Kurz erklärt: Sie können eine Fußbodenheizung selbst einbauen, wenn Sie handwerkliches Geschick und Grundkenntnisse in der Gebäudetechnik besitzen. Der Prozess umfasst die Planung, die Verlegung der Dämmung, das Auslegen und Befestigen der Heizrohre sowie den Anschluss an den Heizkreisverteiler. Eine fachgerechte Ausführung ist entscheidend für die Effizienz und Langlebigkeit der Anlage.
Fußbodenheizung einbauen: Ihre Schritt-für-Schritt Anleitung
Wohlige Strahlungswärme von unten, freie Wände und ein gleichmäßiges Raumklima: Eine Fußbodenheizung bietet Komfort. Sie können das System in Eigenleistung verlegen. Diese Anleitung führt Sie durch Planung, Verlegung und Anschluss.
Was brauchen Sie für die Planung?
Beginnen Sie mit einem detaillierten Plan. Zeichnen Sie den Grundriss des Raums maßstabsgetreu. Markieren Sie feststehende Möbel wie Küchenzeilen oder Einbauschränke. Unter diesen Flächen verlegen Sie keine Heizrohre.
Berechnen Sie den Wärmebedarf. Online-Rechner helfen mit Raumgröße, Wandbeschaffenheit und Fensterflächen. Das Ergebnis in Watt pro Quadratmeter bestimmt den Rohrabstand.
Entscheiden Sie sich für ein Verlegesystem. Nasssysteme werden in Estrich eingebettet. Trockensysteme nutzen vorgefertigte Platten mit Nuten für die Rohre und eignen sich für die Sanierung.
Wichtiger Hinweis
Informieren Sie sich vor Beginn über baurechtliche Vorschriften. In vielen Bundesländern müssen Heizungsarbeiten von einem eingetragenen Fachbetrieb abgenommen werden. Sie übernehmen die Verlegung, der Anschluss an den Hausanschluss und die Druckprobe bleiben oft Sache des Profis.
Wie bereiten Sie den Untergrund vor?
Der Boden muss tragfähig, eben und sauber sein. Entfernen Sie alle losen Teile und saugen Sie gründlich. Schließen Sie größere Risse und Unebenheiten mit Ausgleichsmasse.
Verlegen Sie eine Dampfsperre aus PE-Folie. Sie schützt die Dämmung vor Feuchtigkeit aus dem Untergrund. Die Folienbahnen überlappen sich mindestens 20 Zentimeter. An den Wänden ziehen Sie sie hoch.
Jetzt folgt die Trittschalldämmung. Sie reduziert Geräusche und verhindert, dass Wärme nach unten entweicht. Verwenden Sie spezielle Perimeterdämmplatten aus XPS oder EPS mit hoher Druckfestigkeit.
An den Wänden kleben Sie Randdämmstreifen. Sie absorbieren die thermische Ausdehnung des Estrichs und verhindern Wärmebrücken. Der Streifen muss höher sein als der spätere Estrichaufbau.
Das Material für die Rohrverlegung
Der Kern Ihrer Arbeit sind die Heizrohre. Im Bereich Sanitär und Bewässerung finden Sie passende Komponenten. Mehrschichtverbundrohre sind die erste Wahl.

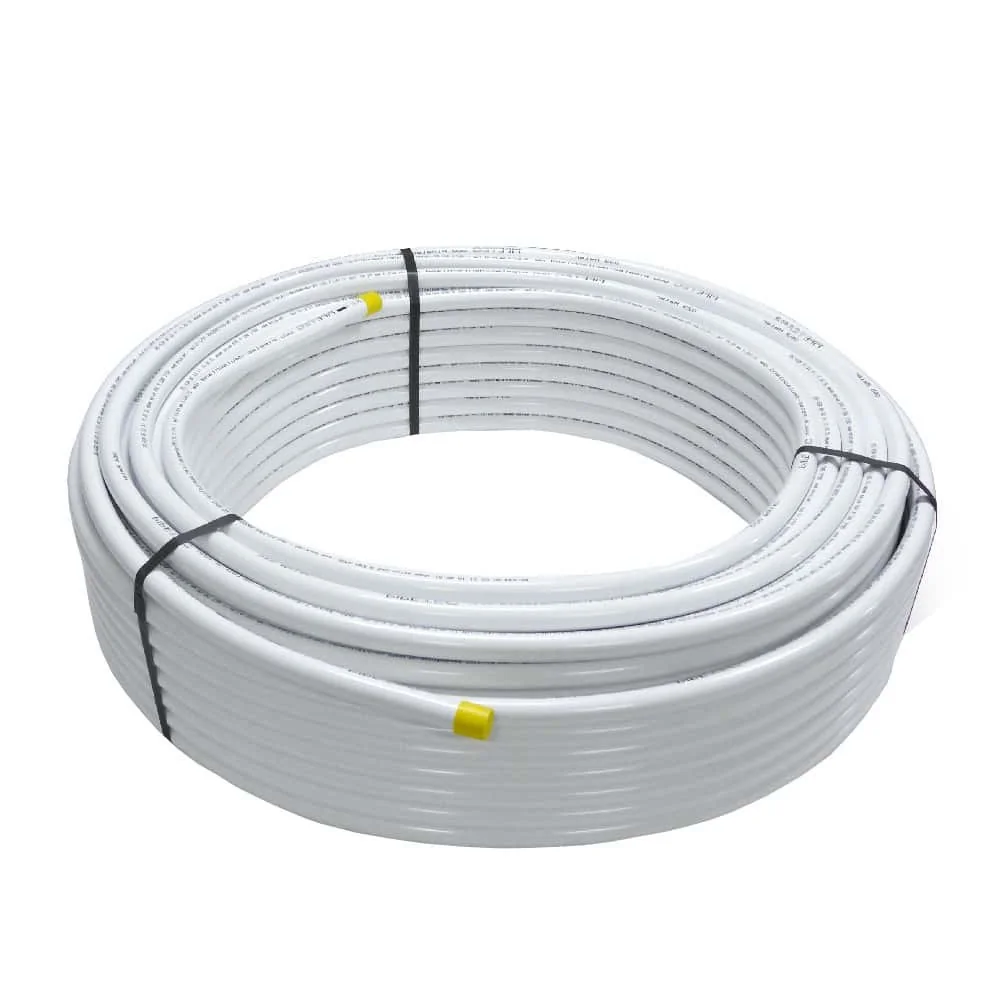

ist ein solches Mehrschichtverbundrohr. Mit 26 x 3,0 mm eignet es sich für größere Heizkreise oder den Anschluss. Für die eigentliche Flächenverlegung im Raum ist oft ein kleinerer Durchmesser wie im üblich. Dieses Verbundrohr mit 20 mm Außendurchmesser liegt in einer 50-Meter-Rolle vor.„Ein präziser Verlegeplan ist die halbe Miete. Legen Sie die Rohre nicht zu dicht an Außenwände und vermeiden Sie unnötige Knicke. Der hydraulische Abgleich beginnt bereits auf dem Papier.“
Wie verlegen Sie die Heizrohre richtig?
Rollen Sie die Rohre im Raum aus, damit sie sich entspannen. Beginnen Sie die Verlegung am Heizkreisverteiler. Fixieren Sie das Rohrende zunächst am Verteiler.
Folgen Sie nun Ihrem Verlegeplan. Der typische Rohrabstand liegt zwischen 10 und 30 Zentimetern. Engere Abstände geben mehr Wärme ab. Nutzen Sie spezielle Verlegeclips, Noppenplatten oder Klettschienen zum Fixieren.
Profi-Tipp
Verlegen Sie die Rohre im sogenannten Doppelmäander oder in der Schneckenform (Spirale). Die Schneckenform sorgt für eine gleichmäßigere Oberflächentemperatur, da sich Vorlauf- und Rücklaufrohre abwechseln. Im Doppelmäander wird es am Anfang der Schlaufe wärmer als am Ende.
Biegen Sie Rohre behutsam. Nutzen Sie einen Rohrbiegefeder, um Knicke zu vermeiden. Jeder Knick behindert den Wasserfluss und kann zu Geräuschen führen.
Jeder Heizkreis sollte aus einem durchgängigen Rohr bestehen. Vermeiden Sie Verbindungsstücke im Estrich. Ein Heizkreis deckt meist nicht mehr als 100 Quadratmeter ab. Bei großen Räumen planen Sie mehrere Kreise.
Anschluss und Druckprobe
Führen Sie alle Rohrenden geordnet zum Verteiler. Beschriften Sie jede Leitung eindeutig. Schneiden Sie die Rohre passend ab.
Schließen Sie die Rohre an die Verteileranschlüsse an. Verwenden Sie passende Überwurfmuttern und Dichtungen. Ziehen Sie diese handfest an, aber nicht mit Gewalt.
Bevor der Estrich kommt, steht die Druckprobe. Sie füllen das System mit Wasser und erhöhen den Druck auf typischerweise 6 Bar. Dieser Prüfdruck muss über 24 Stunden stabil bleiben.
Zusätzlicher Rat
Fotografieren Sie die verlegten Rohre vor dem Estrich-Einbau aus verschiedenen Winkeln. Diese „As-built“-Dokumentation ist später unbezahlbar, wenn Sie einmal eine Bohrung vornehmen oder einen Schaden lokalisieren müssen.
Nach erfolgreicher Druckprobe drosseln Sie den Druck auf den Betriebsdruck von etwa 2-3 Bar. Das System bleibt unter Druck, bis der Estrich ausgehärtet ist.
Welcher Estrich ist der richtige?
Für Fußbodenheizungen kommt meist Fließestrich (CT) zum Einsatz. Er verteilt sich selbst und umschließt die Rohre lückenlos. Eine Mindesthöhe von 4,5 cm über den Rohren ist einzuhalten.
Der Estrich muss langsam und gleichmäßig austrocknen. Starten Sie die Beheizung erst nach der vom Hersteller vorgegebenen Aushärtezeit. Das sind meist 21 Tage. Das richtige Werkzeug für Garten und Outdoor hilft auch beim Innenausbau.
Erhöhen Sie die Vorlauftemperatur dann schrittweise über mehrere Tage. Dieser Prozess heißt „Austrocknungsheizen“. Erst danach verlegen Sie den endgültigen Bodenbelag.
„Der häufigste Fehler ist zu frühes und zu starkes Aufheizen. Der Estrich reißt. Geduld in der Trocknungsphase schützt Ihre Investition und sichert eine ebene Fläche für den Bodenbelag.“
Welches Zubehör erleichtert die Arbeit?
Neben Rohren und Dämmung brauchen Sie praktisches Werkzeug. Ein Grundsortiment an Elektrowerkzeugen ist hilfreich.
Weitere Essentials sind: Ein Rohrabschneider für saubere Schnitte, eine Wasserwaage, ein Montagebleistift und ein Heißluftfön zum Schrumpfen von Schlauchverbindern.
Wie isolieren Sie die Rohre optimal?
Die Zuleitungen zum Verteiler und durch unbeheizte Räume müssen gedämmt sein. Sonst geht Energie verloren. Nutzen Sie dafür speziell gekennzeichnete Isolierung für Heizungsrohre.
Diese Schläuche aus geschlossenzelligem Elastomer oder Kunststoff sind einfach über die Rohre zu ziehen. Achten Sie auf eine lückenlose Verlegung besonders an Eckstücken.
Die richtige Isolierung spart langfristig Heizkosten und beugt Kondenswasserbildung vor. Sie ist eine kleine Maßnahme mit großer Wirkung für die Effizienz Ihrer gesamten Heizungsinstallation.
Was kommt nach dem Einbau?
Nach dem Verlegen des Bodenbelags nehmen Sie das System endgültig in Betrieb. Stellen Sie die Heizkurve an Ihrem Thermostat ein. Fußbodenheizungen arbeiten mit niedrigen Vorlauftemperaturen von 30-45°C.
Ein hydraulischer Abgleich durch einen Fachmann optimiert den Durchfluss in jedem Heizkreis. Das stellt sicher, dass alle Räume gleichmäßig warm werden und die Pumpe energieeffizient arbeitet.
Warten Sie das System regelmäßig. Dazu gehört das Entlüften der Verteiler und das Prüfen des Systemdrucks. Einmal im Jahr sollten Sie die Umwälzpumpe kontrollieren.
Mit einer korrekt verlegten Fußbodenheizung schaffen Sie eine effiziente Wärme im Haus. Sie genießen den Komfort und profitieren von niedrigeren Heizkosten. Der DIY-Einbau erfordert Sorgfalt, ist aber eine lohnende Investition in Ihr Zuhause.
Häufige Fragen
- Kann ich eine Fußbodenheizung in jedem Altbau nachrüsten?
- Ja, eine Nachrüstung im Altbau ist möglich, erfordert aber eine genaue Prüfung. Entscheidend ist die Aufbauhöhe. Dünnschichtsysteme benötigen nur 1-2 cm zusätzlich zum Estrich. Sie müssen außerdem den Wärmebedarf des Raums berechnen und prüfen, ob Ihr bestehender Heizkessel oder die Wärmepumpe die niedrigen Vorlauftemperaturen effizient liefern kann.
- Welche Heizrohre sind für die Fußbodenheizung am besten geeignet?
- Mehrschichtverbundrohre aus Kunststoff-Alu-Kunststoff sind der Standard. Sie sind flexibel, korrosionsbeständig und haben eine geringe Wärmedehnung. Sauerstoffdiffusionsdichte Rohre schützen das Heizsystem vor Korrosion. Starrer Kupferrohr wird kaum noch verwendet. Die Wahl der Rohrdimension (oft 16x2 mm oder 17x2 mm) hängt vom hydraulischen Abgleich ab.
- Wie lange dauert es, bis eine Fußbodenheizung warm wird?
- Eine Fußbodenheizung reagiert träger als Radiatoren. Nach dem Einschalten kann es mehrere Stunden dauern, bis der Estrichkörper vollständig aufgeheizt ist und die Raumtemperatur spürbar ansteigt. Dieser Trägheit steht eine lange Nachheizdauer gegenüber. Ein gut gedämmter Aufbau und eine korrekt eingestellte Heizkurve am Thermostat optimieren die Reaktionszeit.
- Muss ich bei einer Fußbodenheizung spezielle Bodenbeläge verwenden?
- Nicht alle Beläge sind optimal. Fliesen und Naturstein leiten Wärme ausgezeichnet. Laminat und Parkett müssen ausdrücklich für Fußbodenheizung geeignet sein (entsprechendes Symbol). Teppichböden wirken als Dämmschicht und reduzieren die Heizleistung deutlich; hier sind dünne, leitfähige Varianten notwendig. Der Wärmedurchlasswiderstand (R-Wert) sollte 0,15 m²K/W nicht überschreiten.
- Was kostet der Einbau einer Fußbodenheizung selbst?
- Die Materialkosten für ein DIY-System liegen bei 30-60 Euro pro Quadratmeter, abhängig von System und Komponentenqualität. Dazu kommen Kosten für einen Heizkreisverteiler, die Dämmung und das Werkzeug. Die größte Einsparung ist die eigene Arbeitsleistung. Ein Fachbetrieb berechnet für Material und Einbau insgesamt 80-120 Euro pro m². Kalkulieren Sie immer einen Puffer für unvorhergesehene Anpassungen ein.
Ergänzung: Fußbodenheizung selbst verlegen: Eine detaillierte Anleitung
Beim selbstständigen Verlegen einer Fußbodenheizung ist die präzise Vorbereitung des Untergrunds entscheidend. Nach der Nivellierung der Rohdecke ist das Verlegen der Dämmung sorgfältig auszuführen, wobei auf eine durchgehende, wärmebrückenfreie Schicht zu achten ist. Eine eventuell erforderliche Dampfsperre ist ebenfalls fachgerecht und überlappend anzubringen. Die Auswahl des Verlegesystems beeinflusst die Arbeitsschritte maßgeblich: Plattensysteme mit Noppenraster erleichtern die Rohrfixierung und definieren den Verlegeabstand, während bei Tackersystemen oder Trockenbauplatten der Rohrverlauf manuell eingezeichnet und die Rohre mit Halteklammern befestigt werden.
Für eine gleichmäßige Wärmeverteilung sind die korrekten Verlegeabstände der Heizrohre strikt einzuhalten, typischerweise zwischen 10 und 30 cm, abhängig vom Wärmebedarf und der Estrichart. Achten Sie auf minimale Biegeradien der Rohre, um Materialspannungen und Knickstellen zu vermeiden. Jeder Heizkreis sollte zudem eine maximale Länge nicht überschreiten (oft 80-100 Meter), um einen ausgeglichenen hydraulischen Abgleich zu ermöglichen. Nach der vollständigen Verlegung und dem Anschluss aller Heizkreise an den Verteiler ist eine Druckprüfung des gesamten Systems unabdingbar. Diese sollte über einen längeren Zeitraum mit dem empfohlenen Prüfdruck durchgeführt und das Manometer regelmäßig kontrolliert werden, um Leckagen frühzeitig zu erkennen, bevor der Estrich eingebracht wird.
Vor dem Einbringen des Estrichs sind folgende Punkte zusätzlich zu überprüfen:
- Die Rohre sind frei von Beschädigungen und Knicken.
- Alle Heizkreise sind korrekt am Verteiler angeschlossen und beschriftet.
- Randdämmstreifen sind lückenlos verlegt und reichen bis zur Oberkante des späteren Estrichs.
- Alle Durchführungen durch Bauteile sind mit Schutzrohren versehen.
