Kreuzschalter anschließen: So geht's sicher und einfach

Licht von drei oder mehr Stellen schalten – das ist die Aufgabe einer Kreuzschaltung. Sie bietet Komfort in langen Fluren, Treppenhäusern oder großen Wohnräumen. Die Installation erfordert Präzision und ein klares Verständnis der Elektroinstallation.

Wir führen Sie durch den sicheren Anschluss eines Kreuzschalters. Sie lernen die notwendigen Werkzeuge, die korrekte Verkabelung und die entscheidenden Sicherheitschecks kennen. So meistern Sie dieses Haustechnik-Projekt mit Zuversicht.

Welches Werkzeug und Material brauche ich?

Die richtige Ausstattung ist die halbe Miete. Beginnen Sie mit einem zuverlässigen Spannungsprüfer. Ein zweipoliger Phasenprüfer gibt Ihnen die nötige Sicherheit. Ein isolierter Schraubendreher in den gängigen Größen ist unverzichtbar.

Für die Verdrahtung benötigen Sie Abisolierzange und Aderendhülsen mit passender Quetschzange. Eine kleine Lampe oder Leuchte dient als Last für den Funktionstest. Vergessen Sie nicht Klemmverbinder oder Lüsterklemmen für sichere Verbindungen in der Installationsdose.

Für den Schalter selbst finden Sie geeignete Modelle in unserem Sortiment für Elektowerkzeuge und Zubehör. Ein robustes Modell für den Innenbereich ist der

Aufputz-Feuchtraum Kreuzschalter IP55

Zum Produkt

„Die Qualität des Spannungsprüfers ist nicht verhandelbar. Ein fehlerhaftes Gerät kann lebensgefährliche Täuschungen verursachen. Investieren Sie hier in Markenware und prüfen Sie das Gerät vor jedem Einsatz.“

Die richtigen Kabel und Schalter wählen

Standard für moderne Installationen ist NYM-J 3×1,5 mm² oder 5×1,5 mm². Die fünfadrige Leitung enthält alle notwendigen Adern: Phase, Neutralleiter, Schutzleiter und die beiden Korrespondenzleitungen. Achten Sie auf einheitliche Farben: Schwarz oder Braun für Phase, Blau für Neutralleiter, Gelb-Grün für Schutzleiter.

Für die Korrespondenz verwenden Sie Grau und Schwarz oder zwei andere Farben, die sich klar von Phase und Nullleiter unterscheiden. Dokumentieren Sie Ihre Farbbelegung. Das erleichtert spätere Wartungsarbeiten enorm.

Wie funktioniert eine Kreuzschaltung?

Verstehen Sie das Prinzip, bevor Sie Drähte verbinden. Eine einfache Wechselschaltung verwendet zwei Schalter. Der erste unterbricht oder schließt den Stromkreis zum zweiten. Die Lampe leuchtet nur, wenn beide Schalter in der gleichen Stellung stehen.

Der Kreuzschalter schaltet sich zwischen diese beiden Wechselschalter. Er vertauscht die beiden Verbindungsleitungen zwischen ihnen. Durch seinen Umschaltvorgang ändert sich die Gesamtstellung der Schaltung. So können Sie von seiner Position aus das Licht ebenfalls ein- oder ausschalten.

Aufbau der Schaltung im Detail

Die Phase (L) kommt an den ersten Wechselschalter. Von seinen beiden Ausgängen L1 und L2 gehen die Korrespondenzleitungen zum Kreuzschalter. Dieser hat zwei Eingänge und zwei Ausgänge. Die Ausgänge führen zu den Eingängen L1 und L2 des zweiten Wechselschalters.

Vom zweiten Wechselschalter geht die geschaltete Phase zur Lampe. Neutralleiter (N) und Schutzleiter (PE) führen direkt von der Verteilerdose zur Leuchte. Dieser Aufbau ermöglicht das Schalten von beliebig vielen Stellen, indem Sie weitere Kreuzschalter in Reihe schalten.

Sicherheit geht vor: So bereiten Sie sich vor

Abschalten. Prüfen. Sichern. Diese drei Schritte sind nicht verhandelbar. Gehen Sie zur Sicherungs- oder Verteilerdose und schalten Sie den betreffenden Stromkreis aus. Ziehen Sie die Sicherung heraus oder schalten Sie den FI-Schutzschalter um.

Prüfen Sie mit Ihrem Spannungsprüfer an der Schalterdose, ob wirklich keine Spannung mehr anliegt. Testen Sie zwischen allen Leiterkombinationen. Sichern Sie den Sicherungskasten gegen Wiedereinschalten. Ein kleiner Hinweis an der Tür oder ein Vorhängeschloss verhindert böse Überraschungen.

Rüsten Sie sich mit der passenden Schutzausrüstung aus. Isolierende Schuhe und ein trockener Arbeitsplatz minimieren Risiken. In unserem Bereich Arbeitsschutz & Sicherheit finden Sie die notwendige Ausstattung.

„Die fünf Sicherheitsregeln nach BGV A3 sind kein Vorschlag, sondern Gesetz für jeden, der an elektrischen Anlagen arbeitet. Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken. Punkt.“

Kreuzschalter anschließen: Die Schritt-für-Schritt-Anleitung

Schritt 1: Vorbereitung der Installationsdose
Öffnen Sie die Unterputzdose, in der der Kreuzschalter sitzen soll. Lockern Sie die Schraubklemmen am neuen Kreuzschalter. Prüfen Sie, ob die vorhandenen Leitungen lang genug sind. Kürzen Sie sie wenn nötig und isolieren Sie die Enden etwa 10 mm ab.

Schritt 2: Identifizieren der Korrespondenzleitungen
In der Dose finden Sie vier Adern, die von den Wechselschaltern kommen. Das sind die beiden Korrespondenzpaare. Meist sind es zwei Adernpaare in unterschiedlichen Farben, beispielsweise Grau und Schwarz. Trennen Sie diese vorsichtig von eventuellen anderen Leitungen.

Schritt 3: Anschluss des Kreuzschalters
Schließen Sie das erste Adernpaar an die beiden oberen Klemmen des Kreuzschalters an. Das zweite Paar kommt an die beiden unteren Klemmen. Die genaue Belegung (welche Farbe auf welche Klemme) ist für die Funktion egal, muss aber an beiden Enden identisch sein.

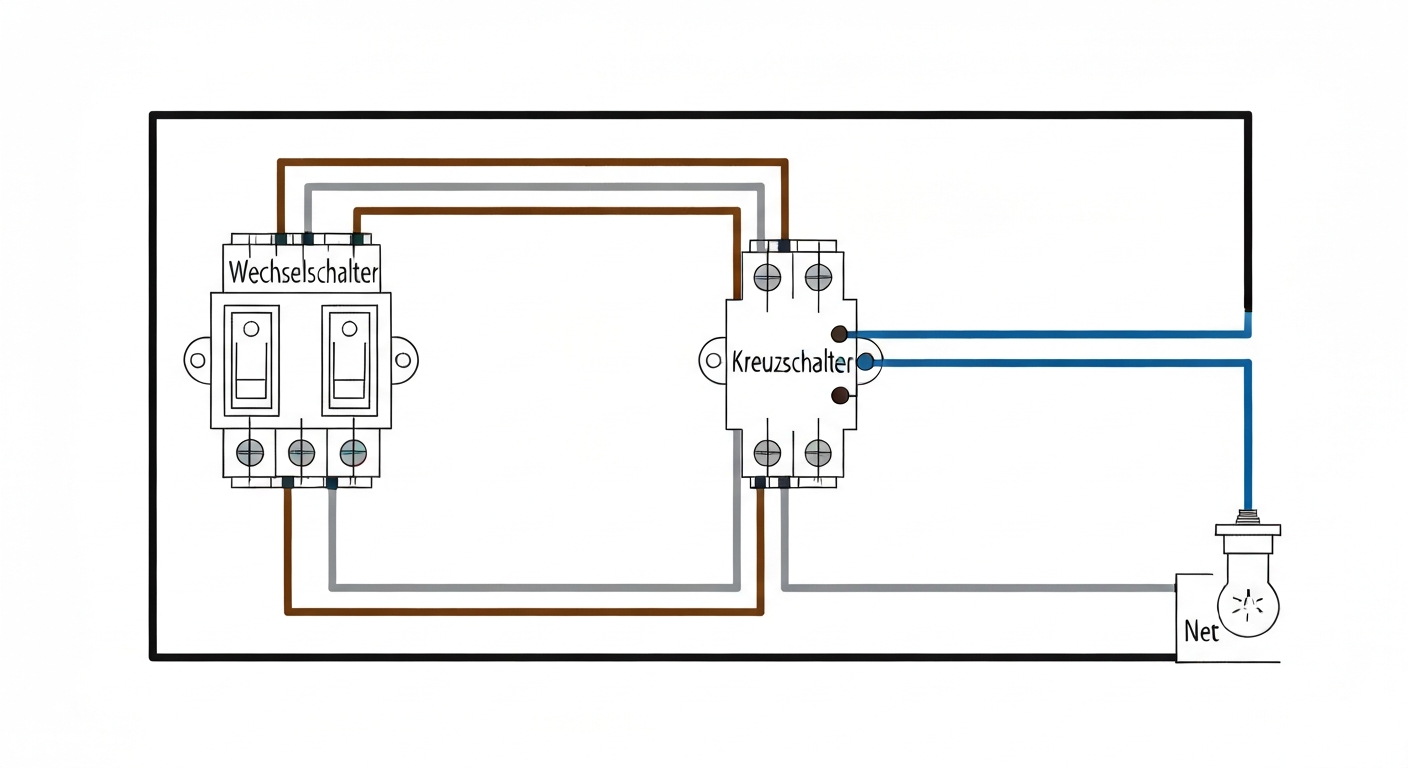

Hier sehen Sie die korrekte Verdrahtung in der Praxis:

Schritt 4: Einbau und Fixierung
Schieben Sie die verdrahteten Kabel vorsichtig in die Dose zurück. Achten Sie darauf, dass keine Adern gequetscht werden. Setzen Sie den Kreuzschalter ein und befestigen Sie ihn mit den mitgelieferten Haltebügeln oder Schrauben. Der Schalter sollte fest sitzen und nicht wackeln.

Schritt 5: Montage der Abdeckung
Setzen Sie die Rahmenblende auf und schrauben Sie den eigentlichen Schalterknopf oder die Wippe auf den Mechanismus. Achten Sie auf einen geraden Sitz. Bei Schraubverbindungen drehen Sie nicht zu fest, um den Kunststoff nicht zu beschädigen.

Besonderheiten bei Aufputzinstallation

Für Feuchträume oder den nachträglichen Einbau verwenden Sie Aufputzschalter wie den . Hier führen Sie die Kabel durch die eingangsseitigen Kabeleinführungen. Die Verdrahtung im Schaltergehäuse erfolgt nach dem gleichen Prinzip.

Der Vorteil: Sie müssen keine Unterputzdose vorbereiten. Der Nachteil: Die Installation ist sichtbar. Achten Sie auf eine ordentliche Kabelverlegung entlang der Wand, gesichert mit Kabelkanälen oder Klammern aus unserem Betriebsbedarf.

Abschlussprüfung und häufige Fehler

Vor dem Wiedereinschalten führen Sie eine Sichtprüfung durch. Liegen alle Adern sicher in den Klemmen? Berührt keine Leitung einen anderen Pol? Ist der Schutzleiter korrekt angeschlossen? Entfernen Sie alle Werkzeugreste und Metallspäne aus der Dose.

Erst jetzt setzen Sie die Sicherung wieder ein. Gehen Sie zu jedem Schalterpunkt und testen Sie die Funktion. Betätigen Sie die Schalter in verschiedenen Reihenfolgen. Die Lampe sollte sich von jeder Position zuverlässig schalten lassen.

Eine typische Fehlfunktion: Die Lampe schaltet nur von zwei der drei Stellen. Das deutet auf eine vertauschte Korrespondenzader am Kreuzschalter hin. Schalten Sie wieder ab und tauschen Sie die Positionen eines Adernpaares am Kreuzschalter.

Leuchtet die Lampe gar nicht, prüfen Sie die Spannung am ersten Wechselschalter. Fehlt sie, ist die Sicherung falsch oder die Zuleitung unterbrochen. Leuchtet die Lampe dauerhaft, ist der zweite Wechselschalter falsch verdrahtet oder eine Korrespondenz liegt dauerhaft an Phase.

Ein letzter Funktionstest mit einem professionellen Messgerät gibt Sicherheit:

Dokumentation für die Zukunft

Notieren Sie Ihr Schaltplan. Einfache Skizze mit den Leitungsfarben hilft Ihnen oder einem Nachbesitzer in Jahren noch weiter. Kleben Sie diesen Plan in den Sicherungskasten oder hinter die Abdeckung eines Schalters. Gute Dokumentation ist ein Zeichen professioneller Haustechnik.

Erweiterungen und Alternativen zur Kreuzschaltung

Benötigen Sie vier oder fünf Schaltstellen? Kein Problem. Schalten Sie einfach weitere Kreuzschalter zwischen die bestehende Kette. Jeder zusätzliche Kreuzschalter wird genauso angeschlossen wie der erste. Er erhält die beiden Korrespondenzleitungen von seinem Vorgänger und gibt sie an seinen Nachfolger weiter.

Eine moderne Alternative sind Funkschalt-Systeme. Sie installieren batteriebetriebene Funktaster an jeder gewünschten Stelle. Ein Empfangsmodul schaltet die Lampe. Der Vorteil: Keine Stemmarbeiten für neue Leitungen. Nachteil: Batteriewechsel und eventuelle Störanfälligkeit.

Für smarte Steuerung integrieren Sie digitale Schalteraktoren in die Unterputzdose. Diese werden über Taster oder Touchpanels angesteuert und ermöglichen Szenen, Zeitschaltungen oder Fernsteuerung per App. Diese Systeme erfordern oft eine Neutralleiter in jeder Dose.

Für den Außenbereich oder die Gartenbeleuchtung gelten besondere Regeln. Alle Komponenten müssen mindestens IP44 geschützt sein. Informieren Sie sich über die richtige Ausstattung in unserer Kategorie Gartenaustattung.

Wann Sie einen Elektriker beauftragen sollten

Trotz der detaillierten Anleitung: Erkennen Sie Ihre Grenzen. Beauftragen Sie einen Fachbetrieb, wenn Sie unsicher sind, ob die bestehende Leitungen den Vorschriften entsprechen. Auch bei alten Installationen ohne FI-Schutzschalter oder in feuchten Räumen ist professioneller Rat Gold wert.

Ein Elektriker garantiert nicht nur die Funktion, sondern auch die Sicherheit über Jahre. Er erstellt eine Konformitätserklärung für seine Arbeit. Das gibt Ihnen Rechtssicherheit und schützt Ihr Eigentum. Die Investition lohnt sich.

Mit diesem Wissen sind Sie gerüstet, Ihre Kreuzschaltung fachgerecht zu installieren. Planen Sie sorgfältig, arbeiten Sie präzise und testen Sie gründlich. So erweitern Sie Ihren Wohnkomfort mit einer zuverlässigen und sicheren Elektroinstallation.

Häufige Fragen

Wofür brauche ich überhaupt einen Kreuzschalter?

Einen Kreuzschalter setzen Sie ein, wenn Sie eine Lampe von mehr als zwei Stellen aus schalten möchten. Er wird zwischen zwei Wechselschaltern in die sogenannten Korrespondenzleitungen geschaltet. Typische Anwendungen sind lange Flure, Treppenhäuser oder große Räume mit mehreren Zugängen, wo ein Schaltpunkt allein nicht ausreicht.

Kann ich einen Kreuzschalter auch alleine anschließen?

Nein, ein Kreuzschalter funktioniert niemals allein. Er ist immer das verbindende Element in einer Wechselschaltung mit mindestens drei Schaltstellen. Sie benötigen zwingend zwei Wechselschalter, zwischen die der Kreuzschalter eingefügt wird. Der Kreuzschalter hat keine direkte Verbindung zur Lampe oder zur Phase.

Welche Kabel und Adern benötige ich für die Installation?

Sie benötigen eine fünfadrige Leitung oder zwei dreiadrige Leitungen zwischen den Schaltern. Eine Ader führt die Phase zum ersten Wechselschalter. Zwei Korrespondenzadern verbinden die Wechselschalter miteinander. Der Kreuzschalter schaltet zwischen diesen beiden Korrespondenzen. Der Neutralleiter und Schutzleiter führen direkt zur Lampe.

Was ist der Unterschied zwischen Kreuzschalter und Wechselschalter?

Ein Wechselschalter hat drei Klemmen (L, L1, L2) und schaltet eine Leitung um. Ein Kreuzschalter hat vier Klemmen (meist zwei Eingänge und zwei Ausgänge) und vertauscht zwei durchlaufende Leitungen. Er kreuzt die Verbindung, daher der Name. In der Schaltung ersetzt er nie einen Wechselschalter, sondern ergänzt ihn.

Darf ich diese Arbeiten als Laie überhaupt selbst durchführen?

Das Anschließen von Schaltern an bestehende Leitungen ist für den Eigennutzer in der eigenen Wohnung gemäß NAV § 13 Abs. 2 erlaubt. Dies gilt nicht für das Verlegen neuer Leitungen in der Wand. Sie tragen jedoch die volle Verantwortung für die sichere Ausführung. Bei Unsicherheit ziehen Sie immer einen Elektrofachbetrieb hinzu.
