Kurz erklärt: Ein Lötkolben erhitzt eine Metallspitze, damit Lötzinn elektrische Kontakte und dünne Drähte dauerhaft verbindet. Für DIY-Projekte eignet er sich zum Reparieren von Kabeln, Bauen einfacher Schaltungen und Befestigen kleiner Bauteile. Wählen Sie die Leistung passend zur Lötstelle, arbeiten Sie mit Ständer und Lüftung und prüfen Sie jede Verbindung.
Ein Lötkolben erhitzt eine Metallspitze, damit Lötzinn elektrische Kontakte und dünne Drähte dauerhaft verbindet. Für DIY-Projekte eignet er sich zum Reparieren von Kabeln, Bauen einfacher Schaltungen und Befestigen kleiner Bauteile. Wählen Sie die Leistung passend zur Lötstelle, arbeiten Sie mit Ständer und Lüftung und prüfen Sie jede Verbindung.
Der Lötkolben gehört zur Grundausstattung für Reparaturen, Elektronik und kreative Werkstattprojekte. Mit ihm verbinden Sie Drähte, befestigen Bauteile auf Leiterplatten und erneuern lose Kontakte. Das Werkzeug arbeitet präzise, braucht wenig Platz und ist nach kurzer Aufheizzeit einsatzbereit.
Im Haus reparieren Sie damit zum Beispiel ein Niedervolt-Kabel, bauen eine LED-Schaltung oder konfektionieren einen Stecker. Im Outdoor-Bereich hilft der Lötkolben bei geeigneten, spannungsfreien Leitungen für Gartenbeleuchtung, Sensoren oder kleine Modellbauprojekte. Netzspannung, feuchte Umgebungen und sicherheitsrelevante Elektroinstallationen gehören in die Hände einer Fachkraft.
Was ist ein Lötkolben und wofür eignet er sich?
Ein Lötkolben wandelt elektrische Energie in Wärme um. Ein Heizelement erwärmt die Lötspitze, die Wärme gelangt in die Kontaktflächen und schmilzt das Lötzinn. Nach dem Abkühlen verbindet das erstarrte Lot die Metallteile elektrisch und mechanisch.
Typische Arbeiten sind das Verbinden von Kupferdrähten, das Anlöten von Schaltern, das Befestigen von Widerständen und LEDs sowie das Reparieren kleiner Leiterplatten. Auch Lautsprecherleitungen, Modellbaukabel und Kontakte an Batteriefächern lassen sich damit bearbeiten. Für große Metallflächen, Wasserrohre oder massive Bauteile reicht die Leistung eines Elektronik-Lötkolbens meist nicht aus.
Welche Materialien lassen sich löten?
Kupfer, verzinnte Leiterbahnen, Messing und viele elektronische Kontakte lassen sich gut löten. Die Oberflächen müssen sauber, fettfrei und frei von Oxid sein. Aluminium, Edelstahl und stark verschmutzte Metalle benötigen spezielle Lote, Flussmittel und mehr Erfahrung.
Elektroniklot enthält je nach Ausführung Blei oder eine bleifreie Legierung. Bleihaltiges Lot schmilzt meist leichter und bei niedrigerer Temperatur, verlangt aber sorgfältige Hygiene. Bleifreies Lot benötigt häufig mehr Wärme und eine längere, kontrollierte Erwärmung.
Was gehört zum Grundset?
Der Lötkolben allein reicht für saubere Ergebnisse nicht aus. Legen Sie alle Hilfsmittel bereit, bevor Sie das Heizelement einschalten:
- Lötständer: Er hält den heißen Kolben sicher zwischen zwei Arbeitsschritten.
- Lötdraht: Für Elektronik verwenden Sie dünnen Draht mit geeignetem Flussmittelkern.
- Messingwolle oder feuchter Schwamm: Damit reinigen Sie die Lötspitze.
- Seitenschneider und Abisolierzange: Sie bereiten Drähte vor und kürzen überstehende Enden.
- Entlötlitze oder Entlötpumpe: Damit entfernen Sie überschüssiges Lot.
- Schrumpfschlauch: Er isoliert reparierte Kabel nach dem Löten.
- Hitzefeste Unterlage und gute Beleuchtung: Beides schützt die Arbeitsfläche und verbessert die Kontrolle.
Profi-Tipp
Verzinnen Sie die gereinigte Lötspitze vor jeder Arbeit dünn. Eine glänzende Lothaut verbessert die Wärmeübertragung. Entfernen Sie anschließend überschüssiges Lot an Messingwolle oder Schwamm, damit die Spitze nicht tropft.
Wie funktioniert Löten mit dem Lötkolben?
Beim Löten erhitzen Sie nicht das Lot allein, sondern beide zu verbindenden Metallflächen. Sobald die Flächen die nötige Temperatur erreichen, fließt das Lötzinn in die Verbindung und benetzt die Oberflächen. Das Flussmittel löst dünne Oxidschichten und unterstützt diesen Vorgang.
Elektroniklot schmilzt je nach Zusammensetzung ungefähr zwischen 180 und 230 Grad Celsius. Die Lötspitze muss deshalb deutlich heißer sein, damit sie die Wärme schnell an die Kontaktstelle abgibt. Viele Elektronikarbeiten gelingen bei einer Spitzentemperatur zwischen etwa 320 und 370 Grad Celsius.
Wie sieht eine gute Lötstelle aus?
Eine gute Lötstelle ist glatt, gleichmäßig und leicht glänzend. Das Lot bedeckt die Kontaktstelle, ohne benachbarte Leiterbahnen oder Pins zu verbinden. Bei einem Kabel bildet es eine feste Hülle um die verdrillten oder miteinander verzinnten Adern.
Eine matte, körnige oder kugelförmige Verbindung deutet häufig auf zu wenig Wärme, eine verschmutzte Oberfläche oder Bewegung während des Abkühlens hin. Zu viel Lot erschwert die Kontrolle und kann auf einer Leiterplatte einen Kurzschluss verursachen. Prüfen Sie jede Verbindung bei guter Beleuchtung und schneiden Sie überstehende Drahtenden ab.
Führen Sie das Lot an die erwärmte Verbindung, nicht direkt auf die Lötspitze. So erkennen Sie, ob die Kontaktflächen tatsächlich heiß genug sind. Entfernen Sie zuerst den Lötdraht und danach den Lötkolben, damit das Lot ruhig erstarren kann.
„Beim Löten verbinden Sie zwei Metalle, indem Sie ein drittes Metall zwischen ihnen schmelzen.“
Wie lernen Sie Löten Schritt für Schritt?
Löten lernen Sie am schnellsten an einfachen, preiswerten Bauteilen. Üben Sie zunächst an zwei kurzen Kupferdrähten, bevor Sie empfindliche LEDs oder eine Leiterplatte verwenden. Arbeiten Sie langsam genug, um jeden Schritt zu beobachten.
1. Arbeitsplatz vorbereiten
Stellen Sie den Lötständer so auf, dass Sie den Kolben sicher ablegen können. Fixieren Sie kleine Bauteile mit einer dritten Hand oder einer Klemme und halten Sie die Arbeitsfläche frei von Papier, Kunststoff und anderen brennbaren Gegenständen.
- Kontaktflächen reinigen: Entfernen Sie Lack, Oxid und Fett vorsichtig, ohne die Leiterbahn zu beschädigen.
- Drähte vorbereiten: Isolieren Sie nur die benötigte Länge ab und verdrillen Sie feine Litzen.
- Spitze aufheizen: Warten Sie, bis das Lot an der Spitze schmilzt, und verzinnen Sie die Spitze dünn.

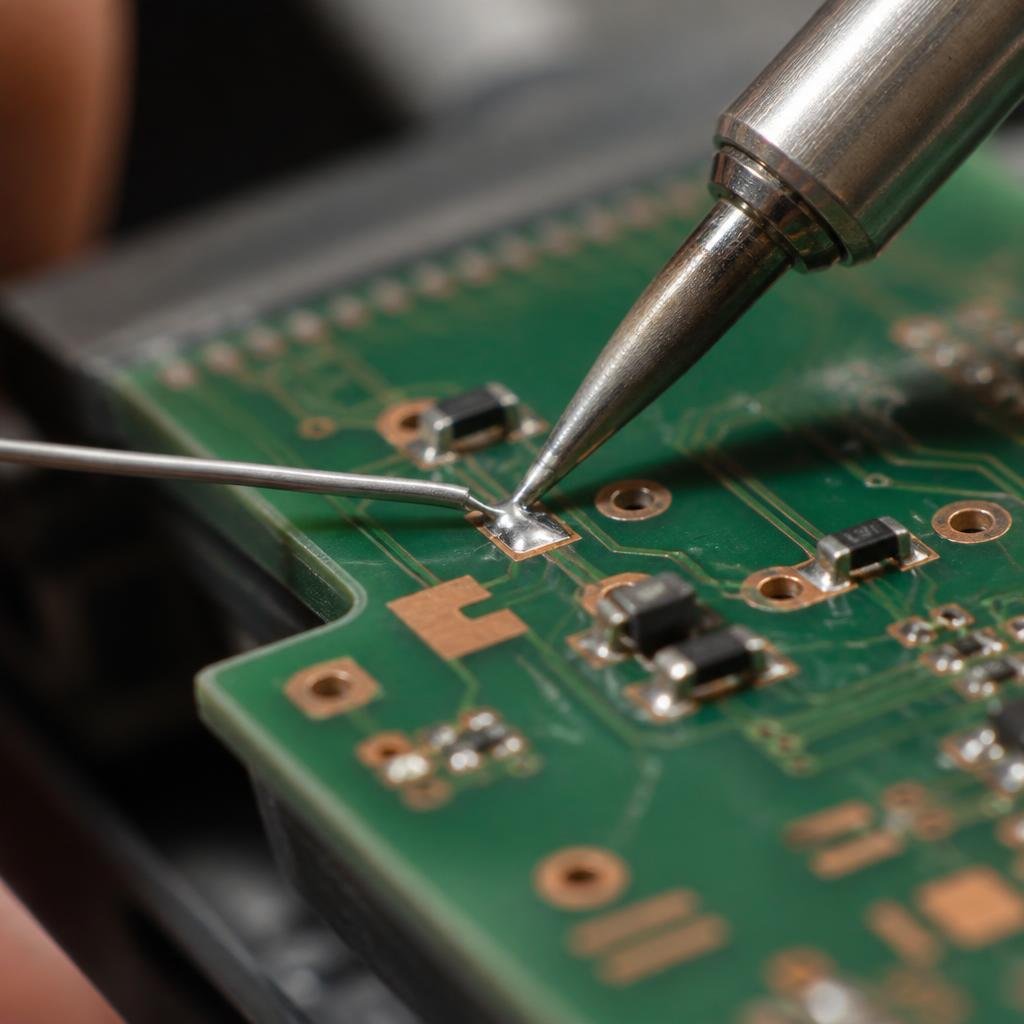

- Verbindung erwärmen: Berühren Sie Draht und Kontaktfläche gleichzeitig mit der Spitze.
- Lot zuführen: Führen Sie eine kleine Menge Lot an die heiße Verbindung, bis es gleichmäßig fließt.
- Abkühlen lassen: Ziehen Sie erst das Lot und dann den Lötkolben weg. Bewegen Sie die Teile nicht.
- Kontrollieren: Prüfen Sie Form, Festigkeit und Abstand zu benachbarten Kontakten.
2. Mit kleinen Übungen starten
Beginnen Sie mit einer Drahtverbindung und schneiden Sie sie anschließend wieder auf. So sehen Sie, ob das Lot den Leiter vollständig benetzt hat. Danach können Sie eine LED mit passendem Vorwiderstand, einen einfachen Schalter oder einen Batteriekontakt löten.
Beim Elektronik Basteln zählt die Vorbereitung stärker als die Menge des Lots. Biegen Sie Bauteilanschlüsse vor dem Löten, setzen Sie die Teile korrekt ein und arbeiten Sie mit einer feinen Spitze. Bei einer Leiterplatte erwärmen Sie ein Pad nur so lange, wie das Lot zum Fließen braucht.
Wichtiger Hinweis
Der Lötkolben erreicht Temperaturen von mehreren hundert Grad Celsius. Berühren Sie weder Spitze noch geschmolzenes Lot, lassen Sie das Werkzeug nie unbeaufsichtigt eingeschaltet und kühlen Sie die Spitze nicht mit Wasser. Schalten Sie den Kolben nach der Arbeit aus und ziehen Sie den Stecker.
Welcher Lötkolben passt zu Ihrem DIY-Projekt?
Die passende Leistung hängt von der Größe der Lötstelle ab. Für dünne Drähte und kleine Leiterplatten genügt ein 15-W-Lötkolben. Ein 25-W-Modell deckt viele Reparaturen und Bastelarbeiten ab, während 40 Watt größere Kabelquerschnitte und wärmeableitende Kontakte schneller erwärmen.
Mehr Watt bedeutet nicht automatisch bessere Ergebnisse. Ein zu heißer Kolben kann Leiterbahnen ablösen, Kunststoffgehäuse verformen und empfindliche Bauteile beschädigen. Eine Temperaturregelung gibt Ihnen mehr Kontrolle als eine reine Leistungsangabe.
Welche Modelle passen zu typischen Arbeiten?
- 15-W-Lötkolben : Geeignet für feine Drähte, einfache Elektronik und kleine Bastelarbeiten mit geringer Wärmekapazität.
- 25-Watt-Lötkolben : Eine ausgewogene Leistung für Kabel, Schalter, LED-Schaltungen und allgemeine Reparaturen.
- 40-Watt ECO-Lötkolben mit Standard- und zwei 4,9-mm-Spitzen : Sinnvoll, wenn Sie unterschiedliche Lötstellen bearbeiten und eine kräftigere Wärmequelle benötigen.
Für ergänzende Geräte und größere elektrische Werkzeuge finden Sie passende Lösungen in der Kategorie Elektrowerkzeuge. Seitenschneider, Abisolierzangen und andere Helfer ordnen Sie den Handwerkzeugen zu.
Welche Spitze und welches Zubehör brauchen Sie?
Eine feine, konische Spitze eignet sich für Leiterplatten und dünne Drähte. Eine meißelförmige Spitze überträgt mehr Wärme auf Kabel und größere Kontaktflächen. Wählen Sie die Spitze passend zur Lötstelle, nicht nur nach dem Aussehen.
- Mit Flussmittel verbessern Sie die Benetzung oxidierter, aber noch brauchbarer Kontaktflächen.
- Mit Entlötlitze nehmen Sie überschüssiges Lot von Leiterplatten auf.
- Mit einer Entlötpumpe entfernen Sie größere Lotmengen aus Bohrungen.
- Mit Schrumpfschlauch schützen Sie eine Kabelverbindung vor Berührung und Feuchtigkeit.
Spitzen, Entlöthilfen, Klemmen und weiteres Zubehör finden Sie im Bereich Werkzeugzubehör. Für eine breitere Werkzeug-Ausstattung ergänzen Sie eine Schneidunterlage, eine Lupe und eine robuste Aufbewahrung.
„Saubere und gut benetzte Oberflächen sind die Grundlage einer zuverlässigen Lötverbindung.“
Wie löten Sie sicher und sauber?
Sicherheit beginnt mit einem festen Arbeitsplatz und endet nicht beim Ausschalten des Geräts. Halten Sie den heißen Kolben immer am isolierten Griff und legen Sie ihn in den Ständer. Lüften Sie den Raum oder nutzen Sie eine Lötrauchabsaugung direkt an der Entstehungsstelle.
Welche Sicherheitsregeln gelten?
- Arbeiten Sie mit Schutzbrille, besonders beim Schneiden von Drähten und bei spritzendem Lot.
- Waschen Sie nach dem Löten die Hände und essen oder trinken Sie nicht am Arbeitsplatz.
- Behandeln Sie bleihaltiges Lot als gesundheitlich bedenklichen Werkstoff und halten Sie es von Kindern und Haustieren fern.
- Fassen Sie Leiterplatten erst an, wenn sie abgekühlt und von jeder Stromquelle getrennt sind.
- Löten Sie niemals an eingeschalteten Geräten oder direkt an Lithium-Akkuzellen.
- Halten Sie Textilien, Lösungsmittel, Aerosoldosen und Papier vom heißen Werkzeug fern.
Welche Fehler treten beim Löten häufig auf?
Eine kalte Lötstelle entsteht, wenn die Kontaktflächen nicht ausreichend warm waren oder sich während des Abkühlens bewegt haben. Entfernen Sie das alte Lot, reinigen Sie die Stelle und erwärmen Sie beide Flächen erneut. Vermeiden Sie lange Hitzeeinwirkung, weil sich Leiterbahnen und Isolierungen lösen können.
Eine Lotbrücke verbindet zwei benachbarte Kontakte unbeabsichtigt. Entfernen Sie sie mit Entlötlitze und prüfen Sie die Leiterplatte anschließend unter einer Lupe. Bei beschädigten Pads oder abgerissenen Leiterbahnen sollten Sie die Reparatur abbrechen, statt weiteren Schaden zu verursachen.
Was müssen Sie bei Haus- und Outdoor-Projekten beachten?

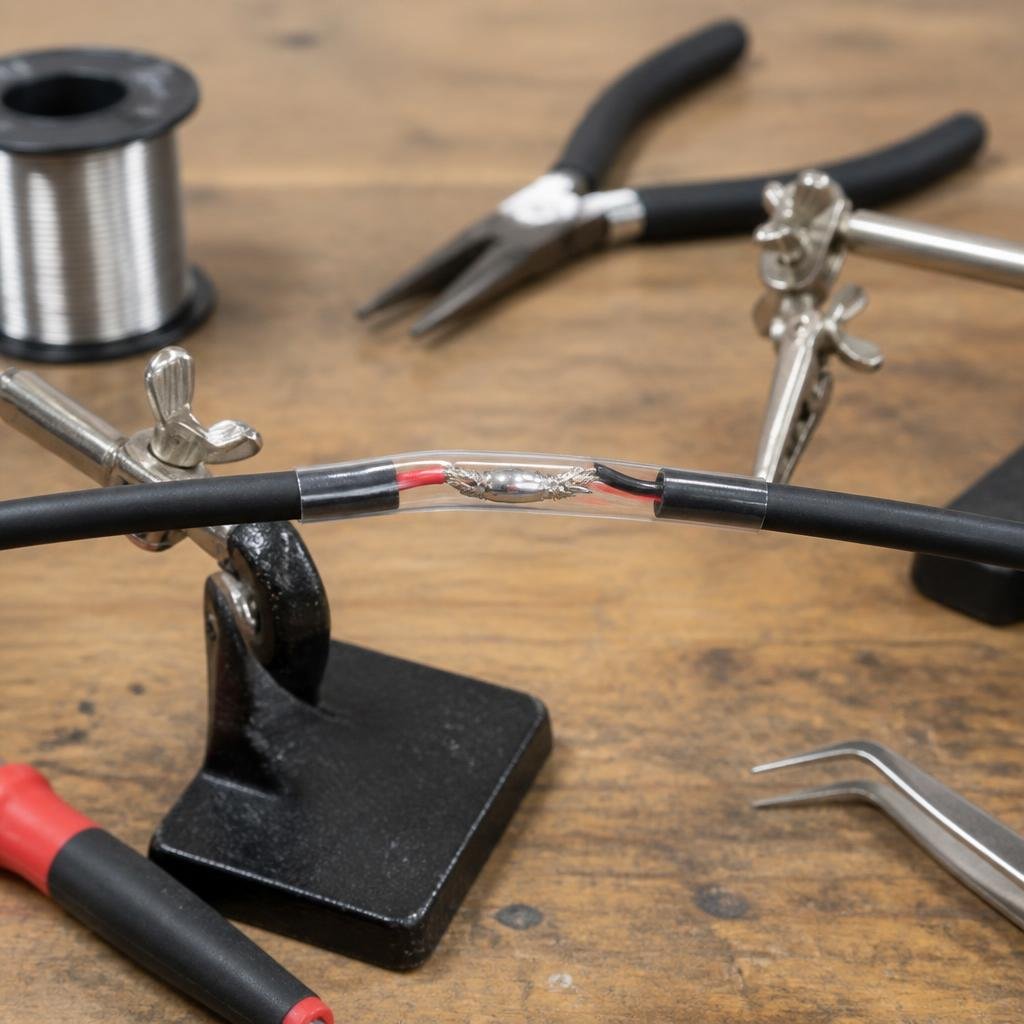

Für Gartenprojekte verwenden Sie nur geeignete Niedervolt-Systeme und trennen die Stromversorgung vor jeder Arbeit. Nach dem Löten isolieren Sie die Verbindung vollständig mit Schrumpfschlauch oder einer dafür vorgesehenen wasserdichten Verbindung. Ein loses Kabel im feuchten Boden oder in einer offenen Abzweigdose ist keine sichere Reparatur.
Prüfen Sie bei LED-Gartenbeleuchtung die Polarität, die Versorgungsspannung und den Kabelquerschnitt. Setzen Sie die Verbindung in ein passendes Gehäuse und schützen Sie sie vor Zug, Regen und dauerhaftem Kondenswasser. Arbeiten an 230-Volt-Leitungen, Steckdosen und fest installierten Außenanlagen gehören zu einer Elektrofachkraft.
Zusätzlicher Rat
Notieren Sie bei eigenen Projekten die verwendete Lötlegierung, die Spitzentemperatur und die Kabelführung. So finden Sie Fehler später schneller. Üben Sie neue Techniken zuerst an Reststücken und testen Sie jede Niedervolt-Verbindung mit einem Messgerät, bevor Sie sie dauerhaft montieren.
Häufige Fragen
- Welcher Lötkolben eignet sich für Anfänger?
- Für Anfänger eignet sich ein 25-W-Lötkolben für einfache Kabel und Elektronikarbeiten. Eine feine, verzinnte Spitze erleichtert kontrollierte Lötstellen. Noch komfortabler arbeitet ein temperaturgeregeltes Modell mit Ständer. Ergänzen Sie Lötdraht, Flussmittel, Messingwolle, Entlötlitze und eine gute Beleuchtung am Arbeitsplatz.
- Wie heiß muss ein Lötkolben zum Löten sein?
- Die Temperatur hängt vom Lot und vom Bauteil ab. Elektroniklot schmilzt je nach Zusammensetzung ungefähr zwischen 180 und 230 Grad Celsius. Viele Lötarbeiten gelingen mit 320 bis 370 Grad an der Spitze. Stellen Sie die niedrigste Temperatur ein, die das Lot sauber schmilzt, und erwärmen Sie Bauteile nur kurz.
- Warum hält meine Lötstelle nicht?
- Eine Lötstelle hält nicht, wenn Sie nur das Lot oder nur das Kabel erhitzen. Reinigen und verzinnen Sie beide Kontaktflächen, legen Sie sie ruhig aneinander und führen Sie das Lot an die erhitzte Verbindung. Eine matte, körnige Oberfläche deutet oft auf eine kalte Lötstelle hin. Erhitzen Sie sie kurz nach.
- Kann ich mit einem Lötkolben Kabel im Garten reparieren?
- Sie können nur spannungsfreie Niedervolt-Kabel reparieren, wenn Leitung, Isolation und Umgebung dafür geeignet sind. Schützen Sie die Lötstelle mit Schrumpfschlauch und einer wasserdichten Verbindung. Arbeiten Sie niemals an Netzspannung, beschädigten Außenleitungen oder Geräten unter Feuchtigkeit. Für 230-Volt-Anlagen beauftragen Sie eine Elektrofachkraft.
- Welches Zubehör brauchen Sie zum Löten?
- Sie brauchen mindestens einen Lötkolben, einen stabilen Ständer, Lötdraht, Seitenschneider und eine hitzefeste Arbeitsunterlage. Für saubere Elektronikarbeiten kommen Messingwolle, Flussmittel, Entlötlitze oder eine Entlötpumpe hinzu. Schrumpfschlauch isoliert Kabelverbindungen. Eine Schutzbrille und eine gute Absaugung reduzieren das Risiko durch Spritzer und Flussmitteldämpfe.
