Kurz erklärt: Für Arbeiten an einer Hausinstallation wählen Sie einen zweipoligen Spannungsprüfer nach DIN EN 61243-3, dessen Messbereich zur Netzspannung passt und dessen Anzeige Sie klar ablesen. Prüfen Sie Gehäuse, Messleitungen, Prüfspitzen, Schutzart und Messkategorie. Ein kontaktloser Prüfstift eignet sich zum schnellen Auffinden, belegt aber keine Spannungsfreiheit.
Für Arbeiten an einer Hausinstallation wählen Sie einen zweipoligen Spannungsprüfer nach DIN EN 61243-3, dessen Messbereich zur Netzspannung passt und dessen Anzeige Sie klar ablesen. Prüfen Sie Gehäuse, Messleitungen, Prüfspitzen, Schutzart und Messkategorie. Ein kontaktloser Prüfstift eignet sich zum schnellen Auffinden, belegt aber keine Spannungsfreiheit.
Der richtige Spannungsprüfer hängt davon ab, was Sie prüfen möchten. Ein kompakter Prüfstift und ein zweipoliges Prüfgerät erfüllen unterschiedliche Aufgaben. Vor dem Kauf sollten Sie deshalb klären, ob Sie Spannung berührungslos auffinden, eine Spannung zwischen zwei Punkten messen oder einen Stromkreis fachgerecht auf Spannungsfreiheit prüfen lassen möchten.
Welche Aufgaben soll der Spannungsprüfer erfüllen?
Ein Spannungsprüfer zeigt an, ob zwischen zwei Messpunkten eine elektrische Spannung anliegt. Je nach Bauart kann das Gerät außerdem Hinweise auf die Höhe oder Art der Spannung geben. Für eine Hausinstallation ist besonders wichtig, ob der Prüfer für den vorgesehenen Spannungsbereich ausgelegt ist und ob seine Bauart die erforderliche Aussage liefert.
Spannung auffinden oder Spannungsfreiheit feststellen
Ein kontaktloser Spannungsprüfer erkennt ein elektrisches Feld, wenn Sie ihn in die Nähe eines spannungsführenden Leiters bringen. Das ist hilfreich, wenn Sie Leitungsverläufe grob suchen oder eine schnelle Vorprüfung vornehmen. Die Anzeige kann jedoch von Abstand, Abschirmung, Leiterführung und Umgebung abhängen. Zeigt das Gerät nichts an, folgt daraus nicht sicher, dass keine Spannung vorhanden ist.
Für eine belastbare zweipolige Prüfung braucht es ein dafür ausgelegtes Gerät, das beide Prüfspitzen an die zu prüfenden Punkte hält. Damit lässt sich beispielsweise die Spannungsdifferenz zwischen zwei Leitern messen. Ob ein Stromkreis tatsächlich spannungsfrei ist, muss eine Elektrofachkraft mit geeignetem Prüfgerät und nach den geltenden Sicherheitsregeln feststellen.
Die gesetzliche Unfallversicherung formuliert eine grundsätzliche Anforderung für elektrische Anlagen und Betriebsmittel:
„Der Unternehmer hat dafür zu sorgen, dass elektrische Anlagen und Betriebsmittel nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln entsprechend errichtet, geändert und instandgehalten werden.“
Ein Spannungsprüfer ist damit ein Sicherheitswerkzeug für fachgerechte Prüfungen, aber kein Ersatz für elektrotechnische Kenntnisse. Wenn Sie an einer fest installierten Leitung, Steckdose oder Verteilung arbeiten möchten, beauftragen Sie eine Elektrofachkraft.
Welcher Spannungsprüfer passt zu Ihrem Einsatz?
Die Produktbezeichnung allein sagt wenig darüber aus, wie ein Gerät eingesetzt werden kann. Vergleichen Sie Bauart und vorgesehene Anwendung. Die folgenden Unterschiede helfen Ihnen, ein passendes Modell auszuwählen, ohne die Aufgaben verschiedener Prüfer zu vermischen.
Zweipoliger Spannungsprüfer
Ein zweipoliges Gerät hat zwei Prüfspitzen und eignet sich zur Prüfung zwischen zwei Messpunkten. Achten Sie auf die Norm DIN EN 61243-3, den Spannungsbereich und die Angaben des Herstellers. Je nach Ausführung zeigt der Prüfer den Messwert über LEDs, ein Display oder eine Kombination aus Anzeige und Signal an. Ein gut sichtbares Ergebnis hilft, den Status auch an schlecht beleuchteten Stellen zu erkennen.
Der PAN Volttester 400 2-polige Spannungsprüfer ist ein Produkt aus dieser Gerätegruppe:
. Eine Variante ergänzt die zweipolige Prüfung um eine FI-Test-Funktion: . Bei Zusatzfunktionen sollten Sie genau prüfen, was der Hersteller damit meint und unter welchen Bedingungen sie arbeiten. Verlassen Sie sich dafür auf die Produktangaben und die Bedienungsanleitung.

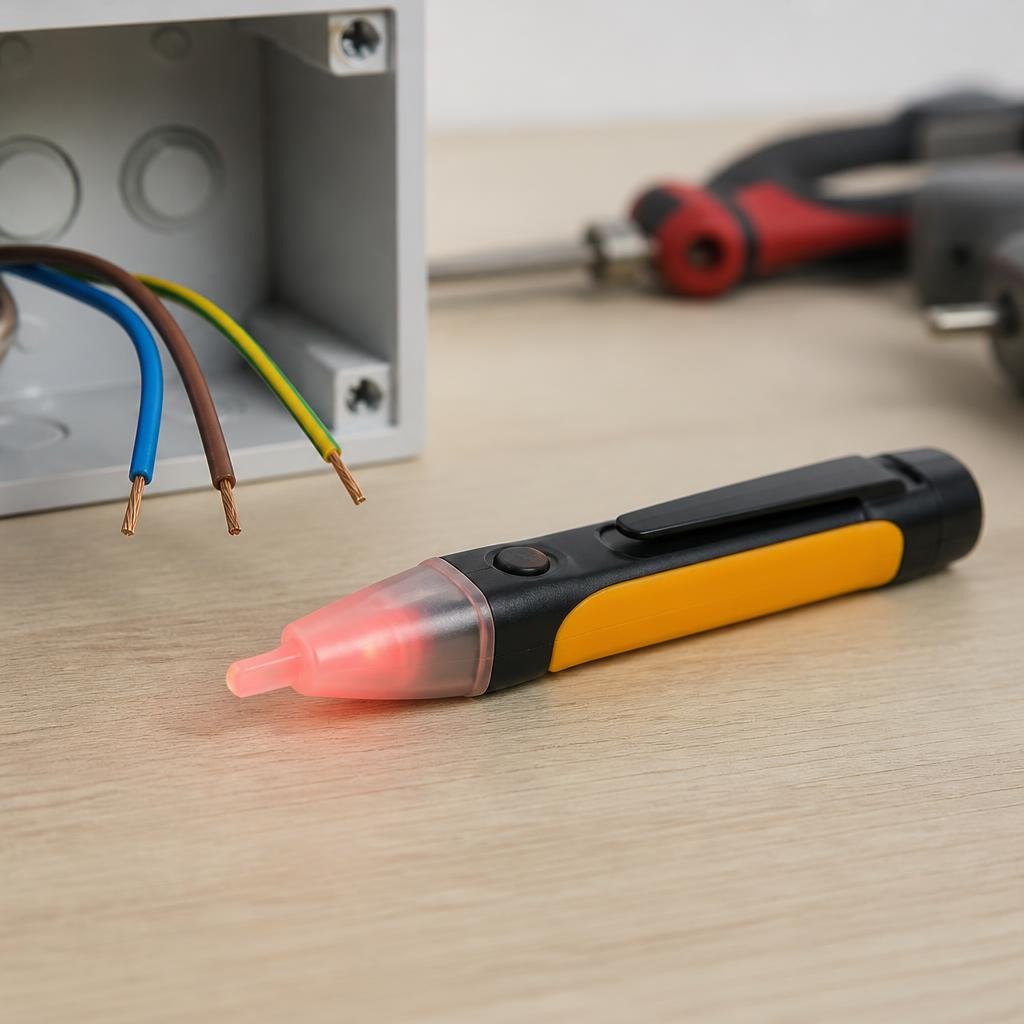

Kontaktloser Spannungsprüfer
Ein kontaktloses Modell erkennt Spannung ohne direkten Kontakt mit einem blanken Leiter. Es eignet sich als schnelle Orientierung, zum Beispiel wenn Sie in der Nähe eines Kabels eine mögliche Spannung aufspüren wollen. Seine Anzeige hängt von den Einsatzbedingungen ab und ersetzt weder eine zweipolige Messung noch den Nachweis der Spannungsfreiheit.
Der PAN Multistift, kontaktloser Spannungsprüfer, ist für diese Art der Vorprüfung gedacht:
. Achten Sie beim Kauf auf eine verständliche Anzeige und ein Signal, das Sie im Arbeitsumfeld wahrnehmen. Prüfen Sie außerdem, welche Leiter und Spannungsbereiche das Gerät laut Hersteller erkennt.
Geräte mit optischem und akustischem Signal
Optische Anzeigen lassen sich bei guter Sicht direkt ablesen. Ein akustisches Signal kann nützlich sein, wenn Sie den Messpunkt nicht im Blick behalten oder mit beiden Händen arbeiten. Eine integrierte Leuchte unterstützt die Sicht auf die Prüfstelle, ersetzt aber keine geeignete Arbeitsbeleuchtung. Der Spannungsprüfer 111 mit optischem und akustischem Signal sowie Leuchte verbindet diese Merkmale:
.
Profi-Tipp
Wählen Sie die Anzeige nach Ihrem typischen Einsatzort. In einem dunklen Schaltschrank helfen Leuchte und klare optische Signale. In einer lauten Werkstatt kann ein gut sichtbares Display wichtiger sein als ein akustischer Hinweis. Lesen Sie in jedem Fall die Bedienungsanleitung, bevor Sie die Zusatzfunktionen nutzen.
Welche Sicherheitsmerkmale zählen bei der Auswahl?
Prüfen Sie vor dem Kauf, ob das Gerät für die vorgesehene elektrische Umgebung zugelassen ist. Dazu gehören Angaben zum Spannungsbereich, zur Norm und gegebenenfalls zur Messkategorie. Messkategorien beschreiben, für welche Messumgebung das Gerät vorgesehen ist. Verwenden Sie nur ein Gerät, dessen Herstellerangaben zu Ihrem Einsatz passen.
Kontrollieren Sie auch die mechanischen Teile. Gehäuse und Isolation dürfen keine Risse oder Schnitte aufweisen. Messleitungen müssen fest angeschlossen und unbeschädigt sein. Die Prüfspitzen sollen stabil sitzen und einen ausreichenden Berührungsschutz bieten. Achten Sie darauf, dass Schutzkappen vorhanden sind, wenn sie zum Lieferumfang gehören.
Ein eindeutiges Warnsignal hilft, das Ergebnis schneller zu erkennen. Trotzdem müssen Sie wissen, welche Anzeige für welche Spannung steht. Prüfen Sie, ob das Gerät akustische Signale abschalten lässt, ob ein Display beleuchtet ist und wie es sich bei niedrigem Batteriestand verhält. Eine verständliche Bedienungsanleitung ist gerade bei einem Prüfgerät ein Auswahlkriterium.
Wichtiger Hinweis
Arbeiten Sie nicht an elektrischen Anlagen, wenn Sie dafür nicht qualifiziert sind. Ein kontaktloser Prüfstift oder eine einzelne Anzeige beweist keine Spannungsfreiheit. Schalten Sie elektrische Anlagen nicht allein aufgrund einer schnellen Vorprüfung als sicher ein. Beauftragen Sie für Installationsarbeiten eine Elektrofachkraft.
Für das Arbeiten an elektrischen Anlagen gelten die fünf Sicherheitsregeln. Dazu zählen Freischalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit feststellen. Die weiteren Schritte betreffen das Erden und Kurzschließen sowie das Abdecken oder Abschranken benachbarter unter Spannung stehender Teile. Welche Regeln in einer konkreten Situation gelten, muss die verantwortliche Fachkraft beurteilen.
„Der Unternehmer hat dafür zu sorgen, dass die elektrischen Anlagen und Betriebsmittel auf ihren ordnungsgemäßen Zustand geprüft werden.“
Diese Vorschrift behandelt Prüfungen elektrischer Anlagen und Betriebsmittel. Ein handgeführter Spannungsprüfer beantwortet eine engere Frage: Liegt an den geprüften Messpunkten eine Spannung an? Er beurteilt nicht automatisch den gesamten ordnungsgemäßen Zustand einer Anlage.
Welche technischen Angaben sollten Sie vergleichen?
Vergleichen Sie die technischen Daten nicht nur nach dem niedrigsten Preis. Entscheidend ist, ob Gerät und Zubehör zu Ihrer geplanten Anwendung passen. Halten Sie sich an die Angaben des Herstellers und wählen Sie keine Funktionen, die Sie nicht sicher bedienen können.
- Norm und Bauart: Prüfen Sie, ob das Gerät als zweipoliger Spannungsprüfer nach DIN EN 61243-3 ausgewiesen ist, falls Sie genau diese Bauart benötigen.
- Spannungsbereich: Der angegebene Bereich muss die Spannung abdecken, für die Sie das Gerät einsetzen. Achten Sie auch darauf, welche Spannungsarten das Gerät erkennt.
- Anzeige: LEDs, Display, akustisches Signal und Leuchte erfüllen unterschiedliche Zwecke. Wählen Sie die Kombination, die Sie am Einsatzort zuverlässig ablesen oder hören können.
- Prüfspitzen und Leitungen: Achten Sie auf feste Verbindungen, unbeschädigte Isolation, Berührungsschutz und passende Länge.
- Zusatzfunktionen: FI-Test oder weitere Messfunktionen können nützlich sein. Prüfen Sie dafür die Bedienungsanleitung und die Voraussetzungen, statt aus dem Funktionsnamen auf den genauen Ablauf zu schließen.
- Stromversorgung: Bei Geräten mit Batterie oder Akku sollten Sie wissen, wie das Gerät einen niedrigen Ladestand meldet und wie Sie es laden oder die Batterien wechseln.
Die Messkategorie ist besonders relevant, wenn das Gerät in unterschiedlichen Teilen einer elektrischen Anlage eingesetzt werden soll. Ein Prüfgerät muss für die jeweilige Messumgebung ausgelegt sein. Wenn Sie nicht beurteilen können, welche Kategorie nötig ist, lassen Sie die Auswahl von einer Elektrofachkraft treffen.
Bei einem batteriebetriebenen Modell lohnt sich ein Blick auf den Betriebszustand und die Selbstprüfung. Ein Signalton beim Einschalten bedeutet nicht automatisch, dass jede Messfunktion einwandfrei arbeitet. Beachten Sie die Kontrollmöglichkeiten, die der Hersteller für das konkrete Gerät vorgibt.
Wie treffen Sie die Kaufentscheidung?
Gehen Sie in drei Schritten vor: Legen Sie zuerst den Einsatz fest, grenzen Sie dann die benötigte Bauart ein und vergleichen Sie schließlich Norm, Spannungsbereich und Anzeige. So vermeiden Sie, dass ein handliches, aber ungeeignetes Gerät den eigentlichen Zweck nicht erfüllt.
Die Bauart nach der Aufgabe auswählen
Wenn Sie nur eine schnelle berührungslose Orientierung suchen, kommt ein kontaktloser Spannungsprüfer infrage. Für Messungen zwischen zwei Punkten ist ein zweipoliger Spannungsprüfer die passendere Gerätegruppe. Ein Modell mit FI-Test-Funktion kann eine zusätzliche Prüfoption bieten, wenn die Anleitung und der konkrete Anwendungsfall dazu passen.
Wenn Sie das Gerät in einer Werkstatt aufbewahren, planen Sie einen festen Platz ein. Ein übersichtlich sortierter Werkstattwagen kann Prüfgeräte und Zubehör griffbereit halten. Ergänzendes Material für den Arbeitsbereich finden Sie im Betriebsbedarf. Prüfen Sie vor der Bestellung, ob das Gerät und das enthaltene Zubehör Ihren Anforderungen entsprechen.
Gerät, Zubehör und Zustand zusammen betrachten
Ein günstiger Preis ist kein Ersatz für passende technische Daten. Prüfen Sie, ob die erforderlichen Messleitungen und Schutzkappen enthalten sind. Bei einem Gerät mit austauschbaren Batterien ist außerdem wichtig, dass Sie den Batteriestand kontrollieren können. Bewahren Sie die Anleitung so auf, dass Sie sie bei Bedarf schnell nachschlagen.
Vor jedem Einsatz sollten Sie das Gehäuse und die Messleitungen ansehen. Wenn Isolation, Prüfspitzen oder Anschlüsse beschädigt sind, setzen Sie das Gerät nicht ein. Halten Sie sich an die Vorgaben des Herstellers, wie Sie die Funktion vor und nach einer Messung kontrollieren. Diese Sicht- und Funktionskontrollen ersetzen keine vorgeschriebenen Prüfungen des Geräts.
Für einen geordneten Arbeitsbereich können Sie weitere Ausrüstung in den Elektrowerkzeugen ansehen. Spannungsprüfer dienen dabei einem anderen Zweck als Elektrowerkzeuge: Sie zeigen eine elektrische Spannung an und erlauben, je nach Bauart, eine Prüfung zwischen Messpunkten. Prüfen Sie die Produktbeschreibung sorgfältig, bevor Sie sich für ein Gerät entscheiden.
Zusätzlicher Rat
Bewahren Sie einen Spannungsprüfer trocken, sauber und geschützt vor Stößen auf. Vermeiden Sie, die Messleitungen eng zu knicken oder das Gerät lose in einer Werkzeugkiste zwischen schweren Gegenständen zu lagern. Eine intakte Aufbewahrung schützt Gehäuse, Leitungen und Prüfspitzen.
Ein passender Spannungsprüfer ist auf die konkrete Aufgabe abgestimmt, lässt sich klar ablesen und erfüllt die Anforderungen seines Einsatzbereichs. Für die Hausinstallation ist ein zweipoliges Gerät nach DIN EN 61243-3 häufig die relevante Gerätegruppe. Ein kontaktloses Modell kann bei der Orientierung helfen, ersetzt jedoch keine fachgerechte zweipolige Prüfung oder die Arbeit einer Elektrofachkraft.
Wenn Sie neben Prüfgeräten auch Werkstattausstattung suchen, können Sie den Shop nach passendem Zubehör durchsuchen. Vergleichen Sie dort die ausgewiesenen Produktdaten mit Ihrer Anwendung. Entscheiden Sie erst danach, welche Zusatzfunktionen für Ihren Bedarf tatsächlich sinnvoll sind.
Häufige Fragen
- Welcher Spannungsprüfer eignet sich für die Hausinstallation?
- Für die Prüfung von Wechselspannung in einer Hausinstallation eignet sich ein zweipoliger Spannungsprüfer nach DIN EN 61243-3. Achten Sie auf einen passenden Messbereich, gut ablesbare Anzeigen, intakte Messleitungen und Prüfspitzen. Für Arbeiten an elektrischen Anlagen brauchen Sie die erforderliche Qualifikation; ein Prüfgerät allein macht die Arbeit nicht sicher.
- Reicht ein kontaktloser Spannungsprüfer aus, um Spannungsfreiheit festzustellen?
- Nein. Ein kontaktloser Spannungsprüfer kann Spannung in der Nähe eines Leiters anzeigen, aber ein negatives Signal beweist nicht, dass ein Stromkreis spannungsfrei ist. Für diesen Nachweis nutzen Elektrofachkräfte einen geeigneten zweipoligen Spannungsprüfer und beachten die vorgeschriebenen Sicherheitsregeln.
- Was bedeutet ein zweipoliger Spannungsprüfer mit FI-Test?
- Ein zweipoliges Gerät mit FI-Test-Funktion kann laut Herstellerangaben eine Prüfung des Fehlerstrom-Schutzschalters unterstützen. Prüfen Sie in der Bedienungsanleitung, welche Voraussetzungen gelten und wie die Funktion arbeitet. Sie ersetzt weder eine fachgerechte Prüfung der elektrischen Anlage noch die regelmäßige Prüfung des FI-Schalters.
- Welche Norm sollte ein zweipoliger Spannungsprüfer erfüllen?
- Achten Sie bei zweipoligen Spannungsprüfern auf DIN EN 61243-3. Die Norm betrifft zweipolige Spannungsprüfer für Niederspannungsnetze. Vergleichen Sie zusätzlich den ausgewiesenen Spannungsbereich und die Angaben des Herstellers mit Ihrer vorgesehenen Anwendung. Prüfen Sie vor jedem Einsatz auch Gerät, Leitungen und Prüfspitzen auf sichtbare Schäden.
- Wie oft muss ich einen Spannungsprüfer prüfen?
- Kontrollieren Sie das Gerät vor jeder Verwendung auf Risse, lose Teile, beschädigte Isolation und sichere Prüfspitzen. Prüfen Sie seine Funktion vor und nach der Spannungsprüfung an einer bekannten Spannungsquelle oder einer geeigneten Prüfeinrichtung, sofern die Anleitung das vorsieht. Vorgaben für wiederkehrende Prüfungen richten sich nach Einsatz und Verantwortlichkeit.
