TV- und Sat-Kabel verlegen: Anleitung für Heimwerker

Für TV- und Sat-Kabel planen Sie zuerst den kürzesten geschützten Weg vom Anschluss zur Dose, messen die Strecke und wählen ein passendes 75-Ohm-Koaxialkabel. Verlegen Sie es ohne Knicke und Zug, befestigen Sie es mit kabelschonenden Haltern und prüfen Sie anschließend Bild und Signal. Bei Bohrungen nahe Stromleitungen oder Arbeiten an der Antennenanlage zählt besondere Sorgfalt.

Wie planen Sie den Kabelweg?

Prüfen Sie zuerst, wo das Signal herkommt und wo es ankommen soll. Bei Sat-TV beginnt der Signalweg am LNB der Satellitenschüssel oder am Ausgang eines Multischalters. Bei Kabelfernsehen führt er vom Hausübergabepunkt zur Antennendose. Notieren Sie außerdem, ob ein Fernseher, ein Receiver oder mehrere Geräte angeschlossen werden. Ein Twin-Receiver braucht je nach Empfangsanlage zwei Sat-Zuleitungen.

Verfolgen Sie die Strecke vom Start bis zur gewünschten Anschlussstelle. Beziehen Sie Türen, Ecken, Möbel und vorhandene Leerrohre ein. Ein Kabel quer durch den Laufweg ist schnell beschädigt und sieht unaufgeräumt aus. Planen Sie deshalb möglichst entlang von Sockelleisten, in einem geeigneten Kabelkanal oder durch ein vorhandenes Leerrohr. Bei Außenstrecken wählen Sie den Weg so, dass das Kabel nicht scheuert, im Wasser liegt oder an einer scharfen Kante anliegt.

Messen Sie mit Reserve

Messen Sie die komplette Route mit einem Maßband oder einer Schnur. Folgen Sie dabei der geplanten Führung um Ecken herum, statt die direkte Luftlinie zu messen. Addieren Sie eine kleine Reserve für Anschlüsse, saubere Bögen und spätere Wartung. Zu viel Kabel lässt sich ordentlich als weite Schlaufe unterbringen; ein zu kurzes Kabel zwingt zu einer zusätzlichen Kupplung oder einer neuen Verlegung.

• Markieren Sie Startpunkt, Zielpunkt und jede Wanddurchführung.
• Notieren Sie die Zahl der Geräte und benötigten Sat-Leitungen.
• Prüfen Sie, ob Möbel oder Türen das Kabel später einklemmen könnten.
• Planen Sie getrennte Wege für Koaxialkabel und Netzleitungen.

Prüfen Sie vor einer Bohrung beide Seiten der Wand. Ein Leitungssucher hilft, Stromleitungen, Metallprofile oder Rohre zu erkennen, ersetzt aber keine sichere Einschätzung der Bausituation. Bei Unsicherheit wählen Sie eine andere Route oder lassen Sie die Stelle von einer Fachkraft prüfen. Markieren Sie die Bohrpunkte erst, wenn Sie die Führung und die Lage von Möbeln und Steckdosen festgelegt haben.

Welches TV- und Sat-Kabel passt?

Für Fernseher und Satellitenempfang verwenden Sie ein 75-Ohm-Koaxialkabel. Wählen Sie eine Ausführung, die für den jeweiligen Frequenzbereich und die geplante Strecke geeignet ist. Bei längeren Leitungswegen zählt die Dämpfung: Je geringer sie ausfällt, desto weniger Signal verliert das Kabel auf dem Weg zum Receiver. Auch die Abschirmung ist relevant. Sie schützt das Empfangssignal vor Störungen aus der Umgebung.

Kabel, Stecker und Dose zusammen auswählen

Vergleichen Sie vor dem Kauf den Kabeldurchmesser mit den Steckern und Haltern. F-Stecker müssen zum Durchmesser des Kabels und seiner Abschirmung passen. Für die Montage gibt es Schraub-, Kompressions- und passende Stecksysteme. Verwenden Sie die vom Hersteller vorgesehene Kombination. Ein nicht passender Stecker kann locker sitzen, die Abschirmung beeinträchtigen oder den Innenleiter beschädigen. Für den Anschluss in Wohnräumen brauchen Sie außerdem eine geeignete TV- oder Sat-Dose, wenn Sie das Kabel nicht direkt zum Gerät führen.

Ein Kabel, das im Innenraum sauber verläuft, ist nicht automatisch für draußen geeignet. Auf einer Außenwand oder am Mast braucht es einen Mantel, der für UV-Strahlung und Witterung ausgelegt ist. Vermeiden Sie Verbindungen im Freien, wenn sich die Strecke ohne Unterbrechung führen lässt. Muss eine Verbindung nach draußen, nutzen Sie dafür geeignete, wettergeschützte Komponenten. Eine lose Verbindung, in die Feuchtigkeit eindringt, kann die Empfangsqualität verschlechtern.

• Koaxialkabel: 75 Ohm, passende Dämpfung und geeignete Abschirmung.
• F-Stecker: passend zum Außendurchmesser und zum Kabeltyp.
• TV- oder Sat-Dose: passend zur Anlage und zu den angeschlossenen Geräten.
• Befestigung: Kabelclips oder Rundklammern, die den Mantel nicht quetschen.

Für Kabelbündel im Haus können Sie

100 Kabelbinder 200x2,5mm Natur (weiss) PA6.6

Zum Produkt

100 Kabelbinder 200x4,8mm schwarz (UV-stabilisiert) PA6.6

Zum Produkt

Die

10 mm Tacker Rundklammern, 1.000 Stück für Kabel

Zum Produkt

„Die Errichtung, Erweiterung, Änderung und Instandhaltung der elektrischen Anlage hinter der Hausanschlusssicherung (Kundenanlage) sind außer durch den Netzbetreiber nur durch ein in ein Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen durchzuführen.“

Diese Vorschrift betrifft die feste elektrische Anlage im Gebäude, nicht das Verlegen eines Koaxialkabels als Signal-Leitung. Sobald Sie dafür eine 230-Volt-Leitung oder einen festen Netzanschluss verändern müssten, beauftragen Sie einen eingetragenen Elektrofachbetrieb. Weitere passende Artikel und Montagehilfen finden Sie im Shop.

Wie verlegen Sie das Kabel sicher durch Wand und Raum?

Räumen Sie den geplanten Arbeitsbereich frei und legen Sie Werkzeug, Kabel und Halter bereit. Arbeiten Sie möglichst von der Anschlussstelle zur Dose. So können Sie das Kabel während der Montage kontrolliert nachführen und vermeiden, dass es sich verdreht. Ziehen Sie niemals mit Kraft an einem Kabel, das in einem Rohr oder hinter einer Wand festhängt. Suchen Sie zuerst die Ursache, denn ein scharfer Widerstand kann auf eine Blockade oder eine enge Biegung hinweisen.

Aufputz entlang der Sockelleiste

Bei einer sichtbaren Führung prüfen Sie, ob ein Kabelkanal zum Raum und zum Kabelquerschnitt passt. Befestigen Sie den Kanal an einer tragfähigen Fläche und führen Sie das Koaxialkabel locker ein. Drücken Sie den Deckel nicht mit Gewalt zu. Wenn er sich nur durch starkes Pressen schließen lässt, ist der Kanal zu klein oder das Kabel liegt ungünstig. An Ecken helfen Formstücke oder ein sauber ausgeführter Bogen, damit das Kabel nicht geknickt wird.

Wanddurchführungen und vorhandene Rohre

Verwenden Sie, wenn möglich, ein vorhandenes Leerrohr. Entfernen Sie zunächst die Abdeckung und prüfen Sie, ob das Rohr frei ist. Ein Einziehband kann helfen, das Kabel ohne Verdrehen durchzuführen. Bohren Sie nur, wenn die Route frei von Leitungen und Rohren ist und Sie die Wandkonstruktion kennen. Nutzen Sie einen Bohrer, der für das Material geeignet ist, und schützen Sie die Kabeloberfläche vor Graten an der Durchführung. Nach dem Einziehen verschließen Sie die Öffnung passend zur Wand und führen das Kabel ohne Zug aus dem Rohr.

1. Arbeitsweg vorbereiten: Stellen Sie eine freie Strecke her und legen Sie das Kabel aus, ohne es zu verknoten.
2. Halter setzen: Markieren Sie gleichmäßige Abstände. Setzen Sie an Bögen und Enden zusätzliche Halter.
3. Kabel einführen: Führen Sie es von Hand nach. Ziehen Sie nicht am Stecker oder am Innenleiter.
4. Bögen formen: Halten Sie den vom Kabelhersteller genannten Mindestbiegeradius ein. Gibt es keine Angabe, vermeiden Sie enge Knicke und scharfe Richtungswechsel.

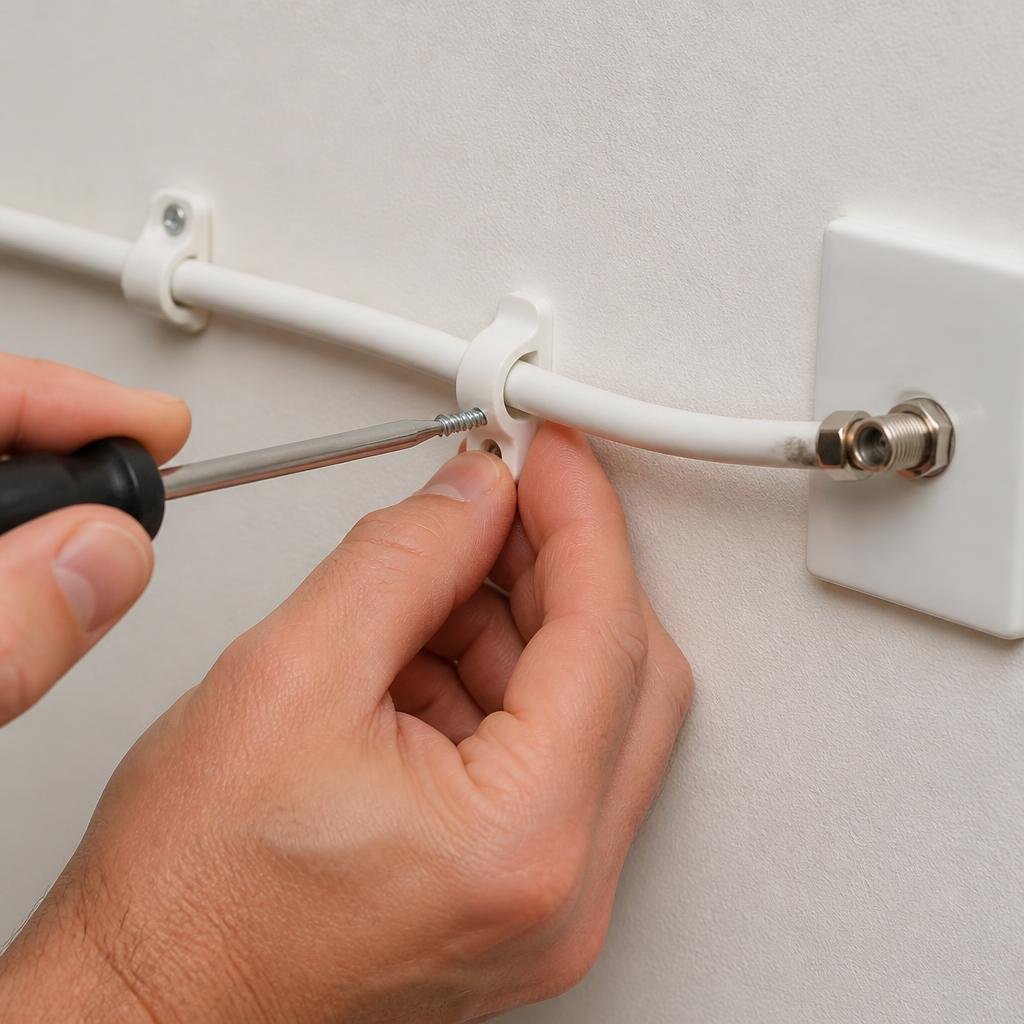

5. Kabel befestigen: Schließen Sie Clips oder Klammern so, dass der Mantel rund bleibt und sich nicht eindrückt.
6. Enden beschriften: Kennzeichnen Sie die Leitung an beiden Enden, bevor Sie sie an Dose und Gerät anschließen.

Beim Verlegen nahe einer Außenwand oder am Dach kommt ein weiterer Punkt hinzu: die Befestigung und der Schutz der Antennenanlage. Arbeiten Sie nicht ungesichert an einer Dachkante oder auf einer Leiter, die auf unebenem Boden steht. Eine Sat-Schüssel, ein Mast und die zugehörigen Erdungs- und Potenzialausgleichsmaßnahmen müssen zur Einbausituation passen. Bei einer Dachmontage oder einer unklaren Schutzmaßnahme holen Sie einen Antennen- oder Elektrofachbetrieb hinzu. Das Koaxialkabel allein ersetzt keinen Blitz- oder Berührungsschutz.

Wie schließen Sie F-Stecker und TV-Dose an?

Schließen Sie die Stecker erst an, wenn das Kabel vollständig verlegt und spannungsfrei geführt ist. Bei einer Sat-Anlage schalten Sie Receiver und gegebenenfalls weitere Geräte aus. Folgen Sie bei Kompressionssteckern oder speziellen Stecksystemen genau der Anleitung des Herstellers. Die folgenden Schritte beschreiben den verbreiteten Schraub-F-Stecker. Prüfen Sie vor dem Abisolieren, ob Ihr Stecker tatsächlich für diese Montageart ausgelegt ist.

F-Stecker montieren

1. Kabel gerade abschneiden: Nutzen Sie einen Kabelschneider, damit der Innenleiter nicht gequetscht wird.
2. Mantel absetzen: Verwenden Sie einen passenden Abisolierer oder arbeiten Sie vorsichtig mit einem geeigneten Werkzeug. Die Maße richten sich nach dem Stecker.
3. Abschirmung zurücklegen: Legen Sie das Geflecht zurück, ohne es abzuschneiden. Achten Sie darauf, dass kein Geflechtdraht den Innenleiter berührt.
4. Stecker aufschrauben: Drehen Sie den F-Stecker gerade auf das Kabel, bis die Abschirmung Kontakt hat und der Stecker fest sitzt.
5. Innenleiter prüfen: Er soll mittig aus dem Stecker herausragen, darf aber nicht unnötig lang sein. Kürzen Sie ihn nur nach Maßgabe des Steckers.
6. Anschluss herstellen: Schrauben Sie den Stecker handfest auf den passenden F-Anschluss. Werkzeug ist dafür üblicherweise nicht nötig.

Ein einzelner loser Geflechtdraht kann einen Kurzschluss zwischen Innenleiter und Abschirmung verursachen. Schauen Sie deshalb jeden fertig montierten Stecker genau an. Sitzt das Geflecht sauber zurückgelegt? Ist der Innenleiter gerade? Dreht sich der Stecker auf dem Kabel, ist die Verbindung nicht zuverlässig. Schneiden Sie das Ende dann sauber ab und montieren Sie den Stecker neu, statt ihn mit zusätzlichem Druck festzuklemmen.

TV-Dose anschließen

Bei einer Wanddose verbinden Sie das Kabel mit dem vorgesehenen Eingang und befestigen anschließend den Einsatz in der Unterputzdose. Die genaue Belegung hängt vom Dosentyp ab. Eine Sat-Dose besitzt einen F-Anschluss; TV- und Radioausgänge können als IEC-Buchsen ausgeführt sein. Verwechseln Sie Eingang und Durchgang nicht mit den Geräteausgängen. Wenn Sie die Dose austauschen, prüfen Sie auch, ob sie für die vorhandene Verteilung und den benötigten Frequenzbereich geeignet ist.

Eine Außenverbindung braucht besonderen Schutz. Verwenden Sie für den Standort geeignete Stecker und Dichtungen, und lassen Sie keine Verbindung frei im Regen hängen. Führen Sie das Kabel so, dass Wasser nicht am Kabel entlang in ein Gehäuse oder eine Wandöffnung läuft. Eine Tropfschleife unterhalb des Eintritts kann helfen, Wasser vor der Durchführung abtropfen zu lassen. Halten Sie sich bei LNB, Multischalter und Erdungsanschluss an die Vorgaben der jeweiligen Anlage.

„Energieanlagen sind so zu errichten und zu betreiben, dass die technische Sicherheit gewährleistet ist.“

Der Gesetzestext bezieht sich auf Energieanlagen und ihre technische Sicherheit. Er unterstreicht, warum Sie Schutz- und Erdungsmaßnahmen an der Antennenanlage nicht improvisieren sollten. Koax-Stecker anzuschließen ist eine andere Arbeit als Erdung oder feste Elektroinstallation. Wenn Sie nicht sicher wissen, welche Leiter oder Anschlüsse zur Schutzmaßnahme gehören, lassen Sie die Anlage fachlich prüfen.

Wie prüfen Sie Empfang und beheben Fehler?

Schalten Sie Receiver und Fernseher ein, wählen Sie den passenden Eingang und prüfen Sie den Empfang. Bei Sat-TV zeigen Receiver häufig Signalstärke und Signalqualität an. Die Zahlen und Skalen unterscheiden sich je nach Gerät; entscheidend ist ein stabiler Empfang ohne Aussetzer. Prüfen Sie mehrere Sender und, wenn vorhanden, verschiedene Empfangsebenen. Bei Kabelfernsehen können Sie die Signal- oder Empfangsanzeige des Fernsehers nutzen.

Fehler systematisch eingrenzen

Wenn das Bild fehlt oder regelmäßig aussetzt, beginnen Sie bei den einfachsten Ursachen. Sitzt der F-Stecker handfest? Steckt das Kabel in der richtigen Buchse? Ist am Receiver der richtige Eingang gewählt? Kontrollieren Sie dann den gesamten Kabelweg auf Quetschstellen, scharfe Knicke, lockere Clips und Stellen, an denen eine Tür das Kabel einklemmt. Tauschen Sie das Kabel testweise gegen ein bekannt funktionierendes Kabel aus. So erkennen Sie, ob die Ursache im Kabel, in der Dose oder im Empfangsgerät liegt.

• Kein Signal: Kontrollieren Sie Eingang, Stecker und Receiver-Einstellungen.
• Bildaussetzer bei Bewegung: Suchen Sie nach einem lockeren Anschluss oder einem beschädigten Kabel.
• Schwacher Empfang: Prüfen Sie unnötige Kupplungen, lange Kabelwege und die Ausrichtung der Schüssel.
• Nur einzelne Sender fehlen: Prüfen Sie Einstellungen und Verteilung, statt sofort das Kabel zu ersetzen.

Bei einer Satellitenanlage hängt der Empfang auch von Schüsselposition, LNB und Multischalter ab. Wenn die Signalqualität schon direkt am Receiver schwankt, obwohl das Kabel unbeschädigt ist und die Stecker fest sitzen, liegt die Ursache möglicherweise außerhalb der neuen Leitung. Verändern Sie die Schüsselausrichtung nicht auf Verdacht. Eine kleine Bewegung kann den Empfang deutlich verschlechtern. Lassen Sie die Ausrichtung mit einem geeigneten Messgerät prüfen, wenn sich der Fehler nicht eindeutig eingrenzen lässt.

Zum Abschluss befestigen Sie lose Kabelenden, schließen Kanaldeckel und Abdeckungen und prüfen, ob sich Türen und Schubladen frei bewegen. Ziehen Sie überschüssige Kabellänge in einer weiten Schlaufe zusammen. Ein enger Ring kann das Kabel belasten. Bewahren Sie außerdem Produkt- und Anschlussdaten auf, damit Sie bei einer späteren Erweiterung den gleichen Kabeltyp und passende Stecker wählen können.

Eine sorgfältige TV-Kabel-Montage braucht vor allem eine gute Routenplanung, passendes 75-Ohm-Koaxialkabel und schonende Befestigungen. Verlegen Sie die Leitung ohne Quetschungen, montieren Sie Stecker passend zum Kabel und prüfen Sie das Signal am Ende. Für Erdung, Blitzschutz und Arbeiten an 230-Volt-Anlagen ist ein qualifizierter Fachbetrieb die richtige Anlaufstelle.

Häufige Fragen

Welches Kabel eignet sich für Satellitenfernsehen?

Verwenden Sie ein 75-Ohm-Koaxialkabel, das für Satellitenfrequenzen geeignet ist. Achten Sie auf gute Abschirmung, einen passenden Außendurchmesser und möglichst geringe Dämpfung. Für Außenstrecken muss der Kabelmantel UV- und witterungsbeständig sein. Kabel und F-Stecker sollten zueinander passen.

Darf ich Sat-Kabel parallel zu Stromkabeln verlegen?

Führen Sie Koaxial- und Netzleitungen nicht gemeinsam in einem Installationsrohr oder Kabelkanal, wenn dieser dafür nicht zugelassen ist. Halten Sie Abstand und beachten Sie die geltenden Installationsregeln. Müssen sich Leitungen kreuzen, führen Sie sie möglichst im rechten Winkel aneinander vorbei.

Wie befestige ich ein Koaxialkabel an der Wand?

Befestigen Sie das Kabel mit passenden Kabelclips oder geeigneten Rundklammern. Wählen Sie die Größe passend zum Kabeldurchmesser und drücken Sie den Mantel nicht zusammen. Setzen Sie die Halter in regelmäßigen Abständen und zusätzlich vor und nach Bögen, damit das Kabel nicht durchhängt.

Wie weit darf ein Sat-Kabel verlegt werden?

Eine feste Maximallänge gibt es nicht für jede Anlage. Die zulässige Strecke hängt von Kabeldämpfung, Frequenz, LNB, Multischalter und Signalreserve ab. Bei langen Leitungswegen wählen Sie ein Kabel mit geringer Dämpfung und prüfen die Empfangswerte am Receiver. Ein Fachbetrieb kann die Anlage einmessen.

Was kann ich tun, wenn nach der Montage kein TV-Signal ankommt?

Prüfen Sie zuerst, ob die Stecker fest sitzen und Innenleiter sowie Abschirmung korrekt angeschlossen sind. Kontrollieren Sie, ob das Kabel geknickt oder gequetscht wurde und ob die richtige Dose oder Receiverbuchse verwendet wird. Testen Sie, wenn möglich, ein bekannt funktionierendes Kabel direkt am Gerät.
