Blechbiegemaschinen
Die Auswahl umfasst Rollbiegemaschinen, Universal-Biegemaschinen und Rohrbieger; entscheidend sind Arbeitsbereich, Materialform und Biegeverfahren.
Biegemaschine nach Werkstück und Verfahren auswählen
Bei Blechbiegemaschinen entscheidet die Form des Werkstücks über die Gerätegruppe. Rollbiegemaschinen arbeiten mit Rundbiegerollen; Arbeitsbereich, Rollendurchmesser und maximale Blechstärke unterscheiden sich. Universal-Biegemaschinen decken Kalt- und Warmbiegen von Metallen mit mehreren Querschnitten ab. Das Rohrbieger-Set ist auf definierte Rohrdurchmesser und Biegen bis 180° ausgelegt. Für die Auswahl zählen deshalb Materialform, Abmessungen, Biegeverfahren und Befestigung.
- Rundungen: BBM 610 und BBM 1000 nennen konische Rundungen und unterschiedliche Arbeitsdaten.
- Kalt- und Warmbiegen: UB 70 und UB 100A nennen Werkstückanschlag, Biegeanschlag und definierte Querschnitte.
- Rohre: Das Profi Rohrbieger Set deckt mehrere Durchmesser ab; das Universal Biegegerät verbindet drei Funktionen.
Produkte und technische Eckdaten
Die Produktkarten ordnen die Biegemaschinen nach den in den Produktbeschreibungen genannten Daten ein.
Manuelle Rollbiegemaschine BBM 610
Gehärtetes Übersetzungsgetriebe, Exzenterspannsystem und drei Rundbiegerollen für konische Rundungen. Effektiver Arbeitsbereich 610 mm, Rollendurchmesser 38 mm, maximale Blechstärke 0,8 mm, Gewicht 40 kg.

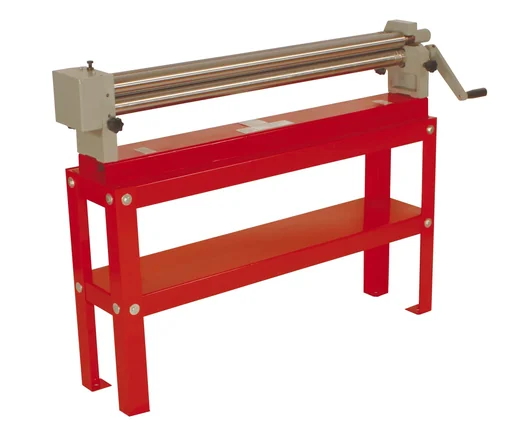

Manuelle Rollbiegemaschine BBM 1000
Mit gehärtetem Übersetzungsgetriebe, Exzenterspannsystem und drei Rundbiegerollen. Effektiver Arbeitsbereich 1000 mm, Rollendurchmesser 50 mm, maximale Blechstärke 1 mm, Gewicht 107 kg.
Universal Biegemaschine UB 70
Für Kalt- und Warmbiegen von Metallen, mit Winkelskalierung bis 120°, einstellbarem Biegeanschlag, Bohrungen im Gussbett und Werkstückanschlag. Max. Biegewinkel 120°, Gewicht 28 kg.
Universal Biegemaschine UB 100A
Zum Kalt- und Warmbiegen von Metallen, mit einstellbarem Biegeanschlag, Bohrungen im Gussbett und Exzenterschnellspannsystem. Kaltbiegen: Flacheisen 7 × 100 mm, Vierkanteisen 10 × 100 mm, Rundeisen Ø 22 mm; max. Biegewinkel 120°, Gewicht 35 kg.
Profi Rohrbieger Set 8 - 22 mm
Für Rohre aus Stahl, Kupfer und Aluminium mit 8, 10, 12, 15, 16, 18, 20 und 22 mm Durchmesser, kalt und ohne Füllung. Max. Biegewinkel 180°; enthalten sind drei Biegescheiben und fünf Biegeringe. Gewicht 13 kg, ohne Schraubstock.

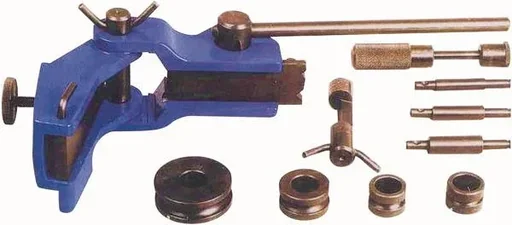

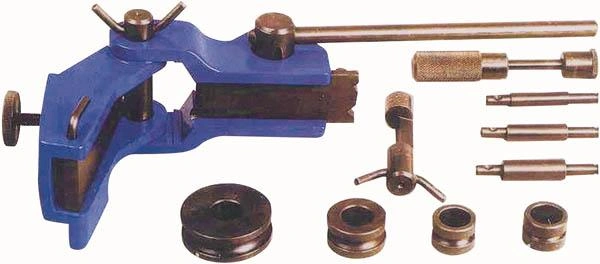

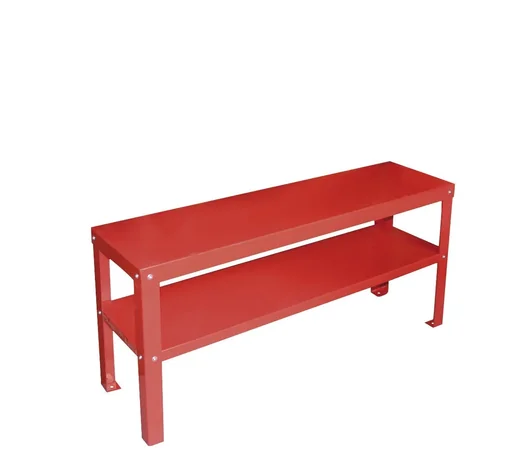

Das Universal Biegegerät vereint Winkelbieger, Bandroller und Rohrbiegeapparat. Es verarbeitet Flachmaterial bis 40 mm Breite und 4 mm Dicke, Rohre mit 4, 6, 8 oder 10 mm Durchmesser sowie Vollmaterial bis 10 mm; Gewicht ca. 4,6 kg. Der Unterbau zur Abkantmaschine AKM 1220 ms / 1220 lms ist laut Produktbeschreibung passend für die Abkantmaschinen Art.Nr. 84 82 48 und 84 82 49. Das Rohrschleifgerät RSG760_230V ist für Schleifen, Satinieren und Hochglanzpolieren von Edelstahl und anderen Materialien angegeben; genannt werden 230 V / 50 Hz, 800 W und Schleifbandmaße 40 × 760 mm.
Verwandte Bereiche der Metallbearbeitung
Für angrenzende Kategorien der Metallbearbeitung stehen die Bereiche Abkantbank und Blechscheren zur Einordnung weiterer Blechbearbeitung neben dem Biegen.
Häufige Fragen
Worin unterscheiden sich BBM 610 und BBM 1000?
Beide Modelle haben Übersetzungsgetriebe, Exzenterspannsystem und drei Rundbiegerollen. BBM 610: 610 mm Arbeitsbereich, 38 mm Rollendurchmesser und 0,8 mm maximale Blechstärke. BBM 1000: 1000 mm, 50 mm und 1 mm; die Gewichte betragen 40 beziehungsweise 107 kg.
Welche Daten sind bei UB 70 und UB 100A wichtig?
Beide sind für Kalt- und Warmbiegen beschrieben und nennen einen einstellbaren Biegeanschlag sowie Bohrungen im Gussbett. Der maximale Biegewinkel beträgt jeweils 120°. Die Produktbeschreibungen führen für die beiden Modelle unterschiedliche Querschnitte und Gewichte von 28 beziehungsweise 35 kg auf.
Welche Rohrdurchmesser deckt das Profi Rohrbieger Set ab?
Genannt werden 8, 10, 12, 15, 16, 18, 20 und 22 mm. Das Set ist für kaltes Biegen ohne Füllung und für einen maximalen Biegewinkel von 180° beschrieben. Drei Biegescheiben und fünf Biegeringe gehören dazu; ein Schraubstock ist nicht enthalten.
Was verbindet das Universal Biegegerät?
Es kombiniert Winkelbieger, Bandroller und Rohrbiegeapparat. Angegeben sind Flachmaterial bis 40 mm Breite und 4 mm Dicke, Rohre mit 4, 6, 8 oder 10 mm Durchmesser sowie Vollmaterial bis 10 mm. Das Gewicht beträgt etwa 4,6 kg.
