Winkelverbinder Metall

Winkelverbinder Metall nach Merkmalen auswählen

Bei Winkelverbindern aus Metall entscheidet nicht nur das Winkelmaß. Für die Zuordnung zu einem Vorhaben sind Bauform, Maßangaben, Materialstärke, Oberflächenvergütung und Stückzahl zusammen zu lesen. Im Sortiment sind Ausführungen mit Rippe, mit Sicke, mit Wulst und ohne Rippe dokumentiert. Die Maße reichen in den Produktdaten von 40 x 40 x 40 mm bis 105 x 105 x 90 mm. Dazwischen stehen unter anderem 50 x 50 x 40 mm, 60 x 60 x 60 mm, 70 x 70 x 55 mm und 90 x 90 x 65 mm.

Mehrere Produktbeschreibungen nennen Holz-Holz-Verbindungen und den Holzbau. Ein Artikel führt Holz, Stahl und Beton als Verbindungspartner auf. Bei einer Variante mit 100 x 100 x 90 x 2 mm werden außerdem Nebenträger an Stützen und Hauptträgern sowie Auflager aus Holz, Holzwerkstoffen, Beton oder Stahl beschrieben. Diese Hinweise grenzen den vorgesehenen Kontext ein; die konkrete Auswahl richtet sich immer nach den Daten des einzelnen Artikels.

Bauformen: Rippe, Sicke, Wulst oder ohne Rippe

Die Formangabe ist ein schneller erster Filter. Eine Rippe, eine Sicke, ein Wulst oder die ausdrücklich genannte Ausführung ohne Rippe kennzeichnen unterschiedliche Varianten. Wer zwei Schenkel ohne zusätzlich ausgewiesene Rippe sucht, vergleicht die entsprechenden Bezeichnungen direkt. Für eine geformte Verstärkung stehen dagegen die Artikel mit Rippe, Sicke oder Wulst zur Auswahl.

Varianten mit Rippe

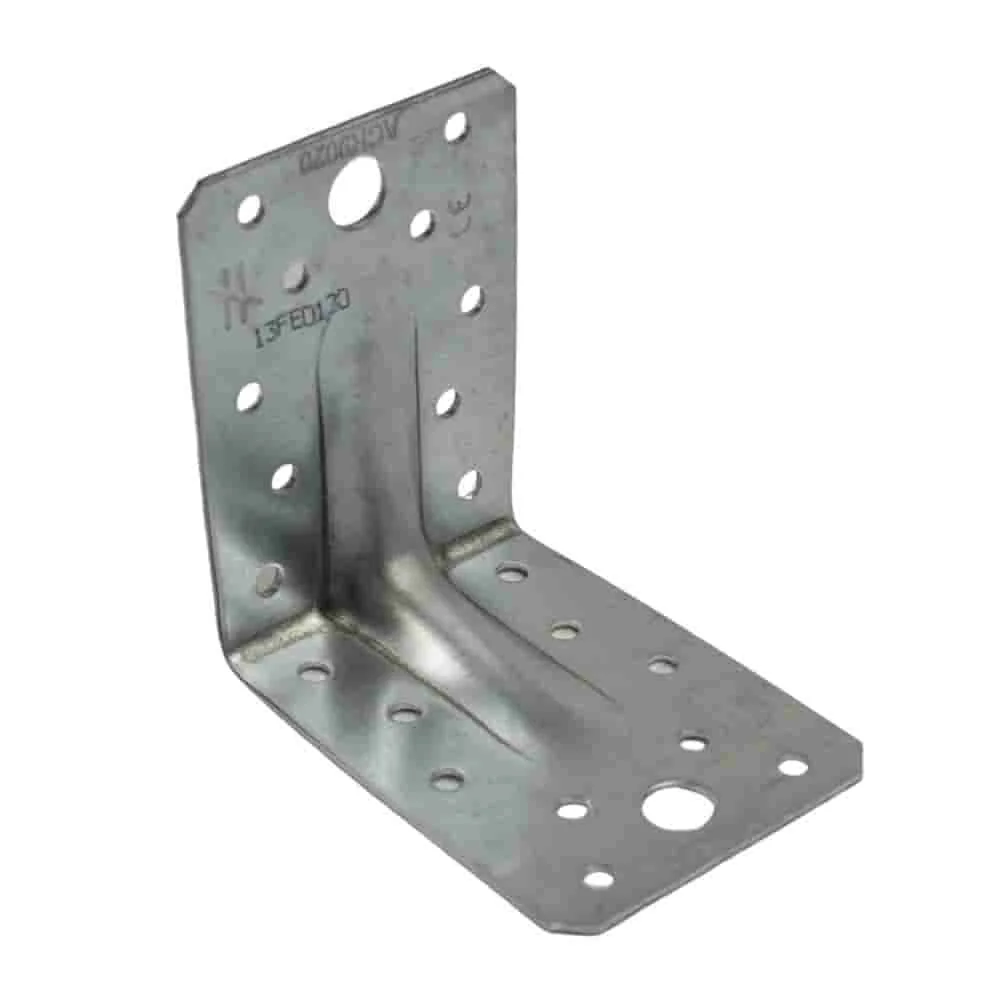

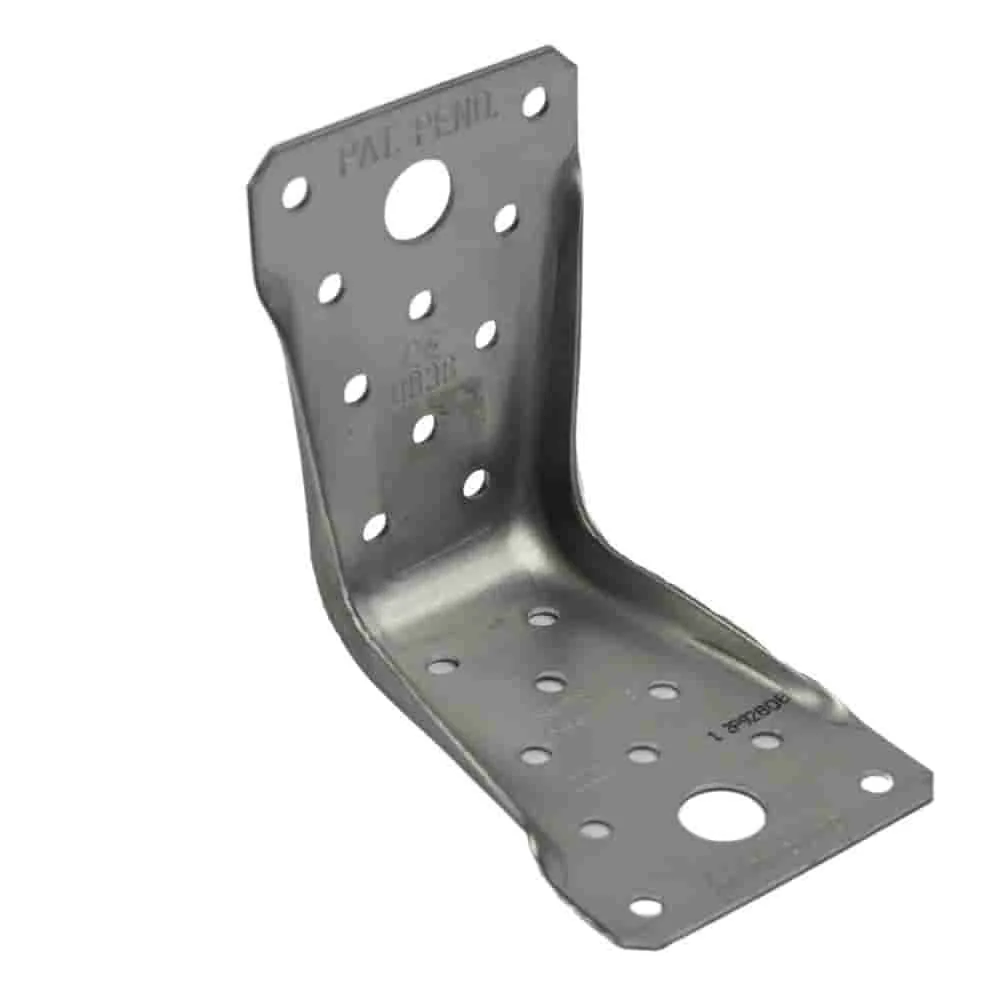

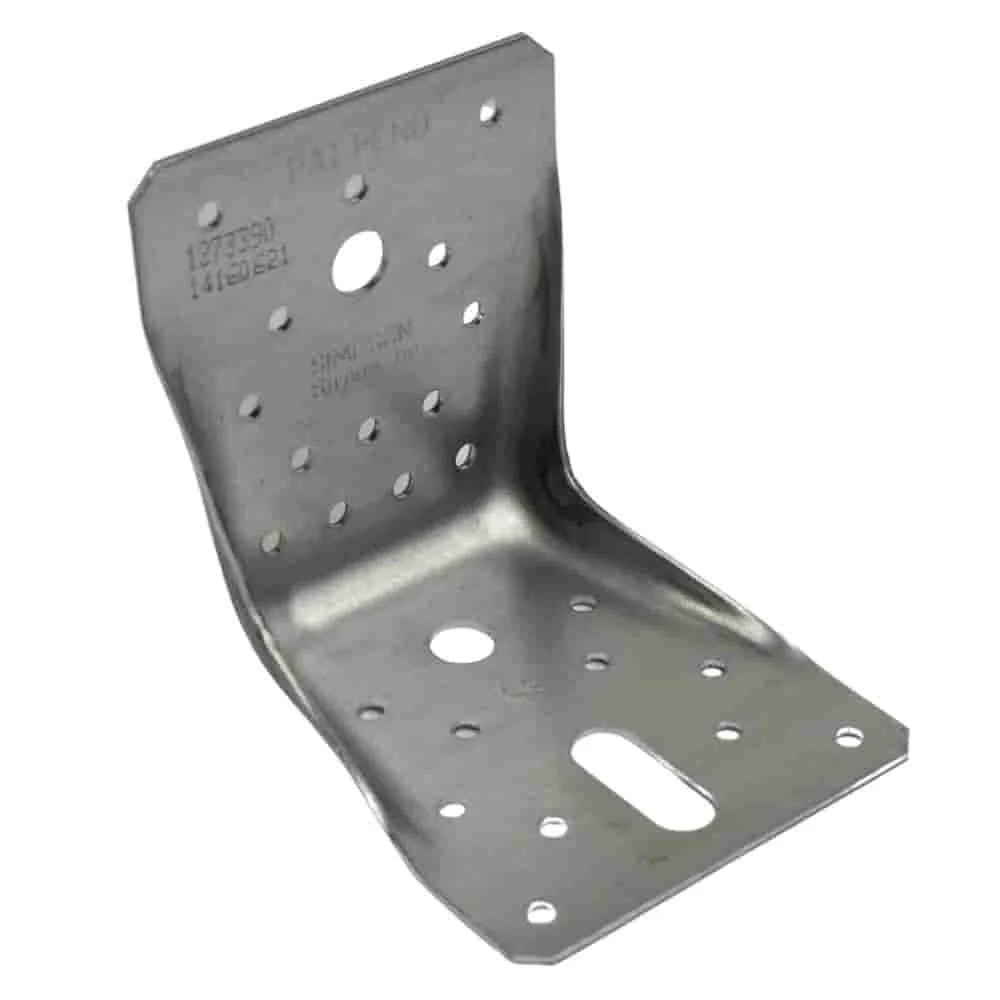

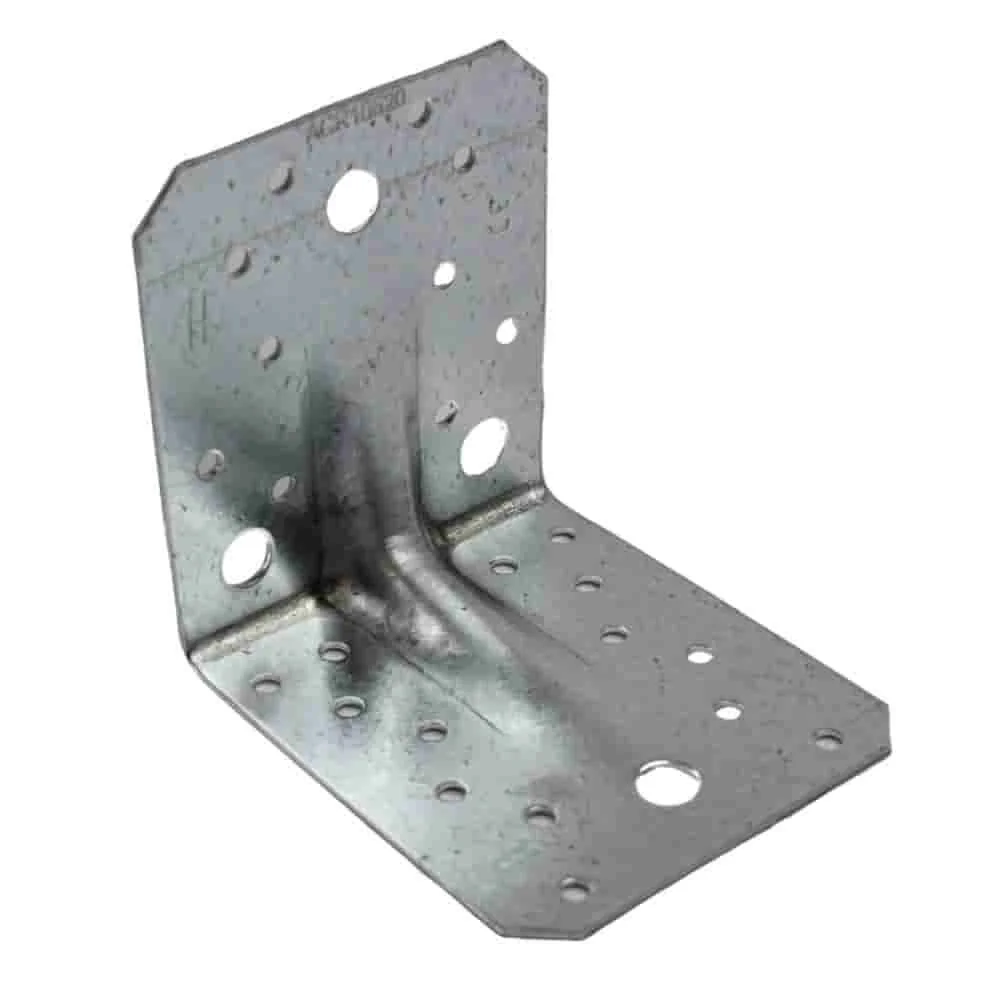

Mit Rippe sind unter anderem 100 x 100 x 90 x 2 mm, 89 x 89 x 60 x 1,5 mm, 105 x 105 x 90 mm und 88 x 88 x 65 x 2 mm aufgeführt. Die Artikel unterscheiden sich zusätzlich bei Materialstärke und Verzinkung. In den Daten der 100-mm-Ausführung werden eine Stahlqualität S 250 GD +Z 275, eine beidseitige Zinkschicht von etwa 20 µm und die Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl genannt. Diese Angaben gelten für diese konkrete Ausführung.

Ohne Rippe, mit Sicke oder Wulst

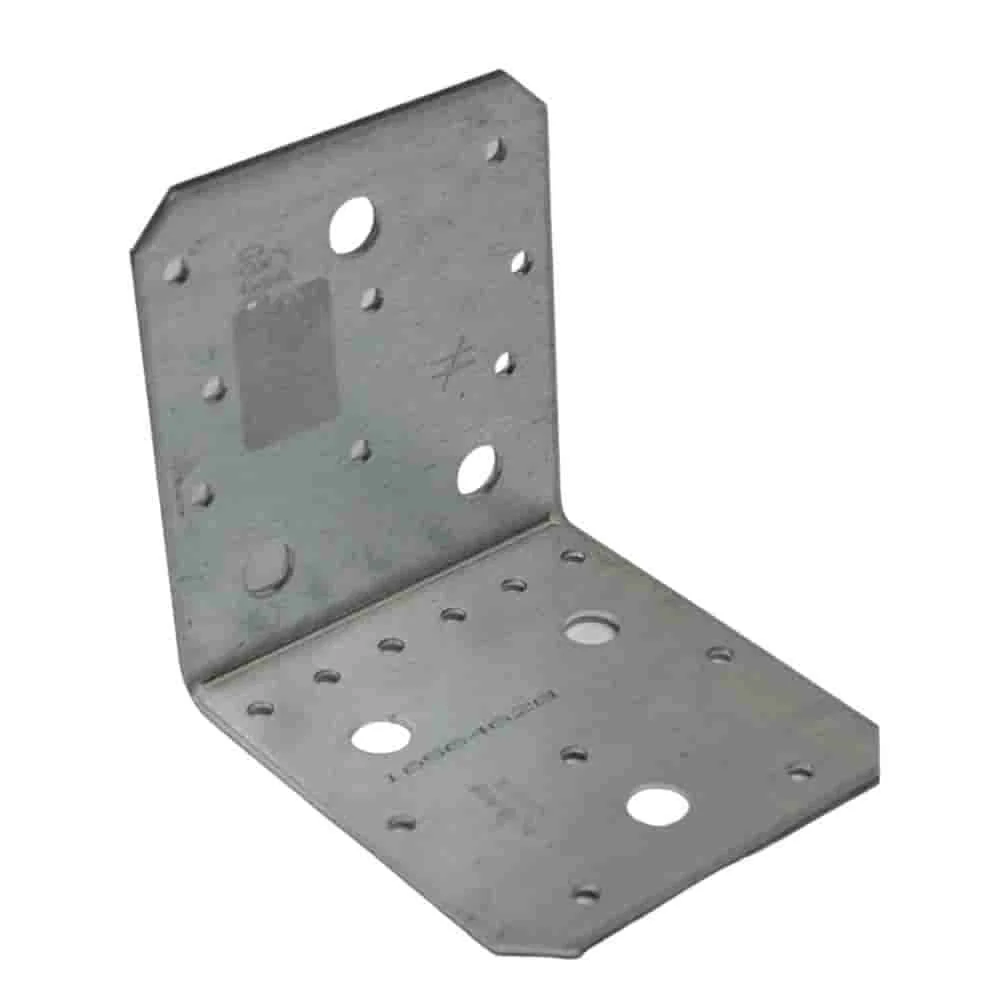

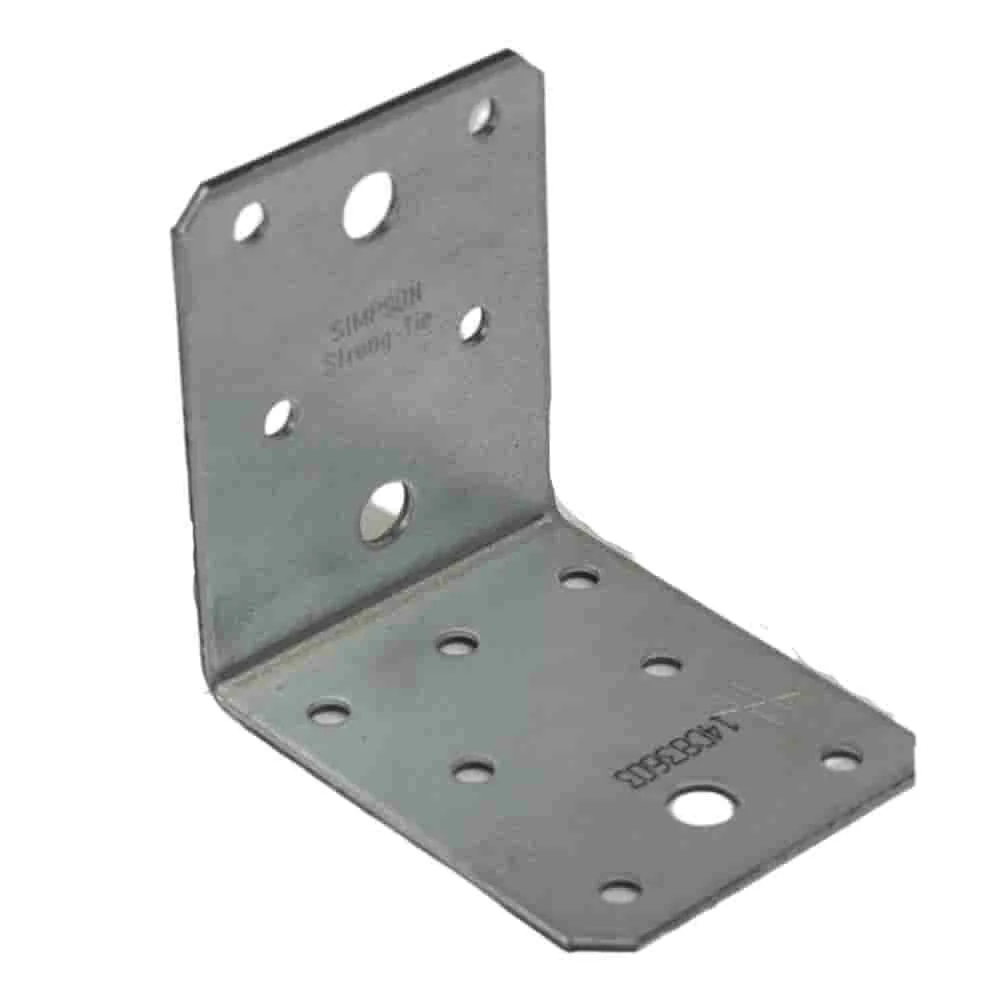

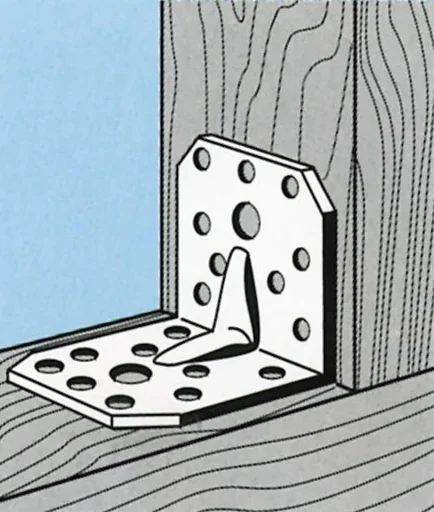

Ohne Rippe sind die Ausführungen 70 x 70 x 55 mm mit 2 mm Materialstärke sowie 103 x 103 x 90 mm mit 3 mm Materialstärke bezeichnet. Eine Sicke steht bei 70 x 70 x 55 mm, 90 x 90 x 65 mm und 105 x 105 x 90 mm in den Produktdaten. Die Variante 105 x 105 x 90 mm führt außerdem einen Wulst im Namen. So lässt sich die gewünschte Geometrie bereits vor dem Vergleich der übrigen Angaben eingrenzen.

Abmessungen und Materialstärke vergleichen

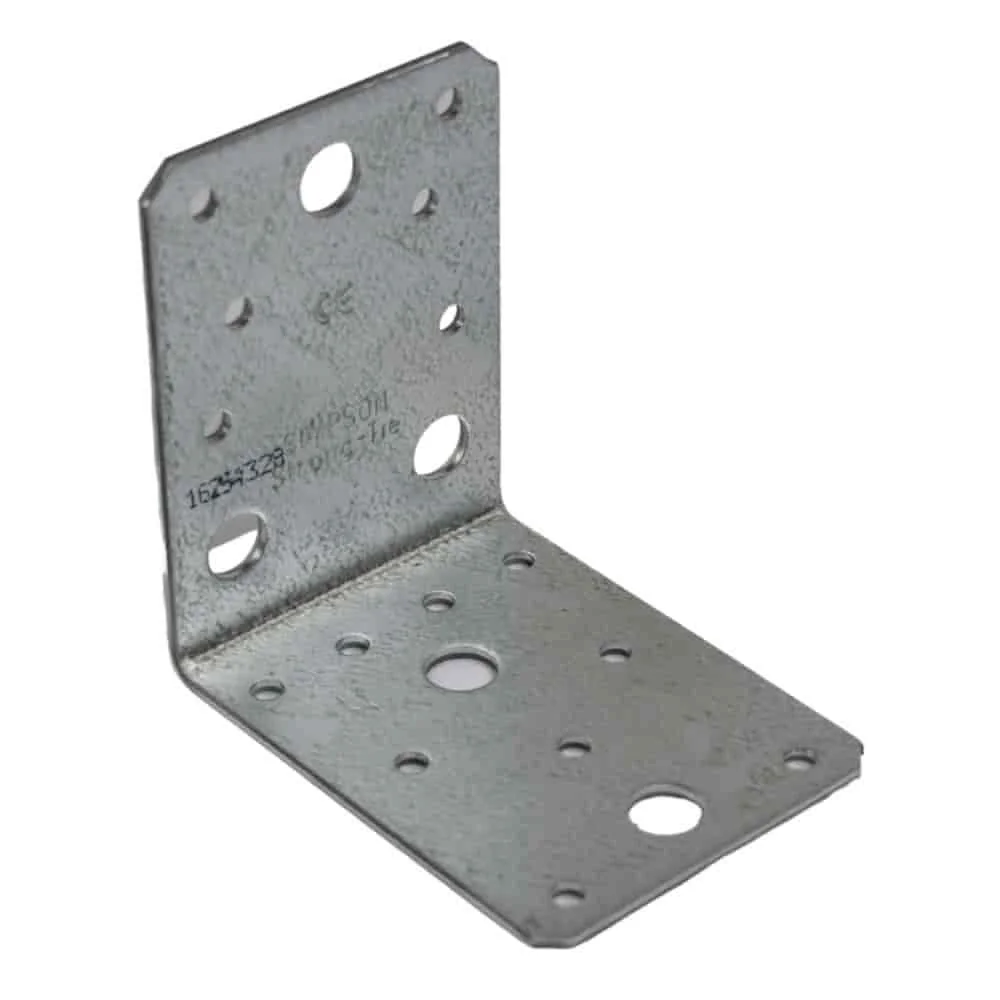

Bei mehreren Artikeln werden die Maße in einer vierteiligen Schreibweise angegeben, zum Beispiel 88 x 88 x 65 x 2,5 mm oder 89 x 89 x 60 x 1,5 mm. Andere Namen nennen drei Maßwerte; die Beschreibung ergänzt dann die Materialstärke, etwa 70 x 70 x 55 mm und 2 mm oder 103 x 103 x 90 mm und 3 mm. Die Werte sollten in der Reihenfolge des jeweiligen Datenblatts gelesen werden. Eine Übertragung von Maßen eines Artikels auf eine andere Variante ist nicht vorgesehen.

Schenkelmaße und Baugröße

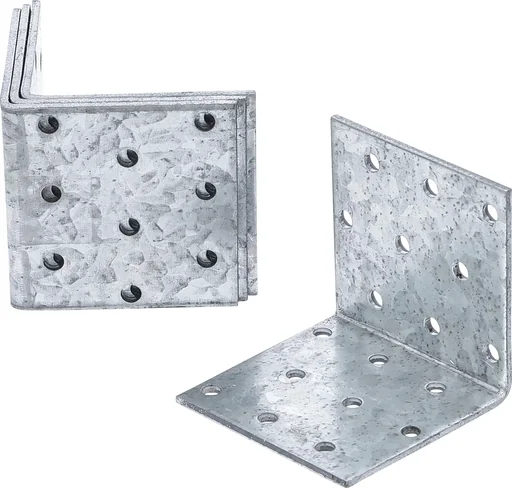

Für kompaktere Abmessungen stehen 40 x 40 x 40 mm, 50 x 50 x 40 mm und 60 x 60 x 60 mm. Weitere aufgeführte Maße sind 70 x 70 x 55 mm, 88 x 88 x 65 mm, 90 x 90 x 65 mm, 100 x 100 x 90 mm, 103 x 103 x 90 mm und 105 x 105 x 90 mm. Der Vergleich dieser Werte hilft, die Schenkel an die zu verbindenden Bauteile anzupassen.

Materialstärke als eigene Angabe

In den Produktdaten sind 1,5 mm, 2 mm, 2,5 mm und 3 mm genannt. Die 1,5-mm-Ausführung misst 89 x 89 x 60 mm; 2 mm stehen unter anderem bei 100 x 100 x 90 mm und 88 x 88 x 65 mm; 2,5 mm werden bei 88 x 88 x 65 mm sowie 90 x 90 x 65 mm genannt. Die 3-mm-Angaben gehören zu 103 x 103 x 90 mm und 105 x 105 x 90 mm. Wer die Materialstärke vergleicht, sollte immer die zugehörigen Maße und die Bauform mitbetrachten.

Stahl und Verzinkung in den Produktdaten

Stahl ist bei mehreren Ausführungen ausdrücklich als Material genannt. Einige Artikel sind als verzinkt oder als verzinkter Stahl bezeichnet; bei anderen steht sendzimirverzinkt in der Beschreibung. Die 70-x-70-x-55-mm-Ausführung nennt Stahl und eine Verzinkung, die 88-x-88-x-65-x-2,5-mm-Ausführung nennt verzinkten Stahl. Bei 40 x 40 x 40 mm ist eine verzinkte Oberfläche dokumentiert.

Für 90 x 90 x 65 mm, 105 x 105 x 90 mm und 90 x 90 x 65 mm ohne Mengenangabe wird sendzimirverzinkter Stahl beschrieben; bei diesen Datensätzen ist außerdem die Farbe Silber genannt. Die 100-x-100-x-90-x-2-mm-Variante führt die Stahlqualität S 250 GD +Z 275 und eine Zinkschicht von etwa 20 µm je Seite auf. Wenn die Oberfläche entscheidend ist, sollte die explizite Angabe des ausgewählten Artikels maßgeblich sein.

Stückzahl und Gewicht pro Packung

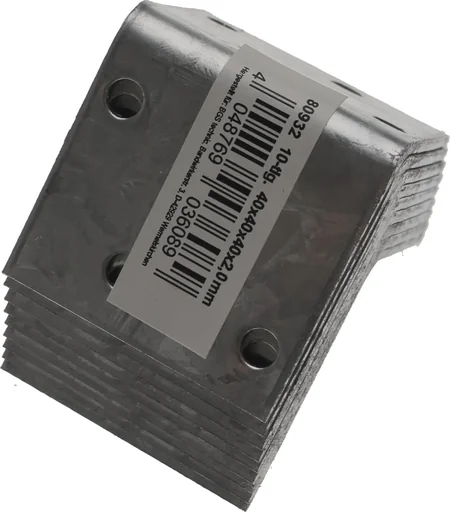

Die Packungsangabe reicht bei den aufgeführten Varianten von 4 bis 50 Stück: genannt werden 4, 6, 10, 12, 25 und 50 Stück. Bei 40 x 40 x 40 mm stehen sowohl eine Packung mit 50 Stück als auch eine mit 10 Stück. Bei 90 x 90 x 65 mm ist eine Ausführung mit 6 Stück aufgeführt; eine weitere Bezeichnung desselben Maßes nennt keine Stückzahl. Deshalb gehören Maß und Packungsangabe immer zusammen.

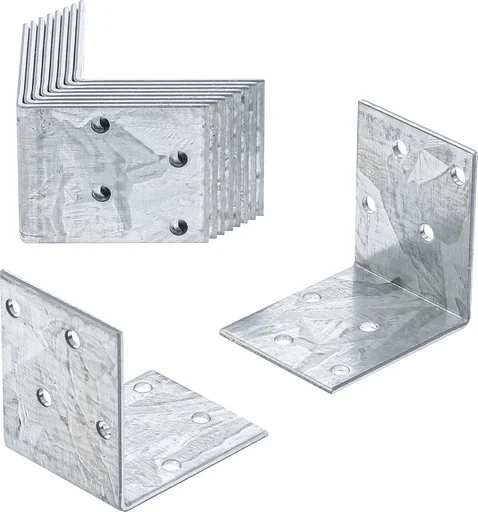

Die Gewichte beziehen sich auf den jeweiligen Datensatz und nicht pauschal auf ein Maß. Angegeben sind beispielsweise 3,35 kg für 25 Stück mit Sicke, 2,28 kg für 50 Stück mit 40 x 40 x 40 mm, 1,25 kg für 6 Stück mit 90 x 90 x 65 mm und 0,55 kg für 10 Stück mit 50 x 50 x 40 mm. Die Variante Winkelverbinder 50 x 50 x 40 mm, 10 Stück verbindet damit eine konkrete Baugröße mit einer konkreten Menge und dem dokumentierten Gewicht.

Ausgewählte Varianten in Bildkarten

Die folgenden Bildkarten zeigen drei unterschiedliche Kombinationen aus Bauform, Maß, Oberfläche und Packungsgröße. Die Angaben unter dem jeweiligen Bild beziehen sich nur auf den verlinkten Artikel.

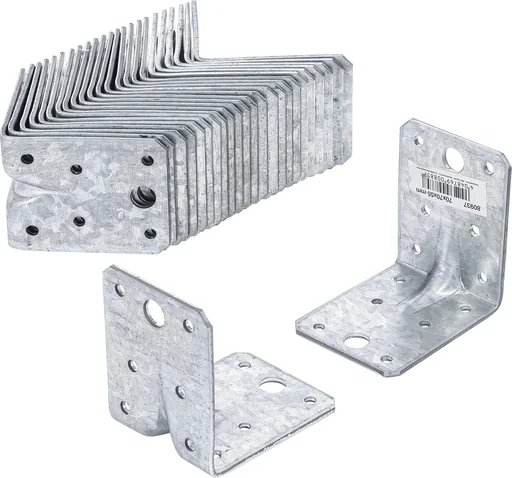

Mit Sicke, 70 x 70 x 55 mm

Die Produktdaten nennen Stahl, eine verzinkte Oberfläche und eine Packung mit 25 Stück. Die Sicke ist als Bauform angegeben.

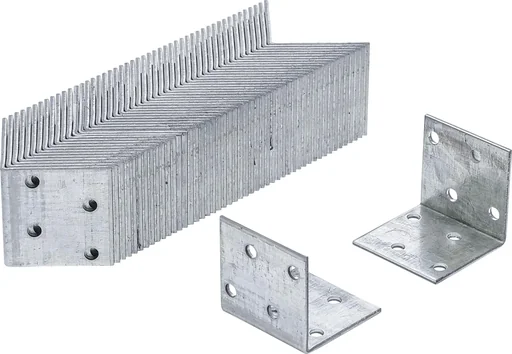

40 x 40 x 40 mm, 50 Stück

Hier sind verzinkter Stahl, vorgebohrte Löcher und 50 Stück dokumentiert. Die Beschreibung nennt Holzrahmen, Möbelbau und Reparaturen als Einsatzkontexte.

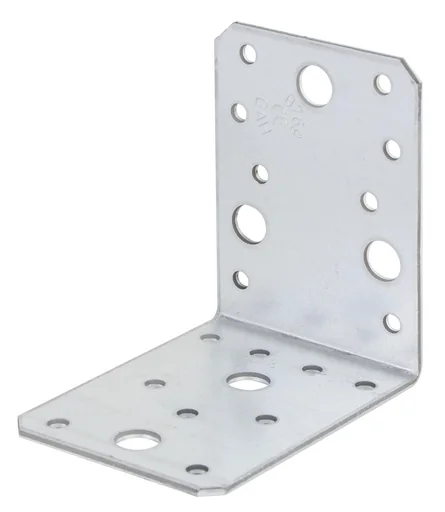

Verzinkt, 90 x 90 x 65 mm, 6 Stück

Die Karte führt Stahl, sendzimirverzinkte Oberfläche, eine Sicke, 2,5 mm Materialstärke und 6 Stück auf. Als Anwendung werden Holz-Holz-Verbindungen und eine Verstärkung im Holzbau genannt.

Bohrungen und Befestigungsart prüfen

Die Bohrungsangaben unterscheiden einzelne Varianten. Bei 50 x 50 x 40 mm, 60 x 60 x 60 mm und 40 x 40 x 40 mm mit 10 Stück steht, dass Bohrungen an beiden Schenkeln zur Befestigung vorhanden sind. Bei 40 x 40 x 40 mm mit 50 Stück werden vorgebohrte Löcher genannt. Die Ausführung 90 x 90 x 65 mm ohne Mengenangabe ist zum Aufschrauben beschrieben und führt 5 Löcher mit 11 mm sowie 17 Löcher mit 5 mm auf.

Für die 100-x-100-x-90-x-2-mm-Variante nennt die Beschreibung Bolzenanker auf Bauteilen aus Beton oder Stahl. Diese Angabe gehört zu genau diesem Artikel und ist kein allgemeiner Hinweis für alle Winkelverbinder. Vor der Montage sollten Untergrund, Schenkelmaß, Materialstärke, Lochbild und das vorgesehene Befestigungsmittel miteinander abgeglichen werden. Wo keine Bohrungs- oder Befestigungsart genannt ist, liefert die einzelne Produktseite die maßgebliche Information.
