Gelenkwellen: Lager und Zapfwellen-Zubehör
In dieser Kategorie finden Sie Flanschlager, 2-Loch-Stehlager, eine Zapfwellenverlängerung und einen Zapfwellenschutz. Vergleichen Sie Bauform, Wellenmaß und die in den Produktdaten angegebenen Abmessungen für Ihre Auswahl.
Gelenkwellen und Komponenten einordnen
In dieser Kategorie stehen neben Gelenkwellen auch Zubehör und Lagerteile aus den vorhandenen Produktdaten im Mittelpunkt. Der Schwerpunkt liegt auf zwei Lagerbauformen: Flanschlager mit vier Löchern und integrierter Kugellagerung sowie 2-Loch-Stehlager mit Gussgehäuse. Hinzu kommen eine Zapfwellenverlängerung und ein Zapfwellenschutz. So lässt sich die Auswahl zuerst nach der Bauform und danach nach dem in den Produktdaten genannten Maß ordnen.
Die Lager sind in mehreren Ød-Ausführungen dokumentiert: 25, 30, 35, 40 und 50 mm. Bei den Stehlagern steht das Maß im jeweiligen Produktnamen als Wellenmaß; bei den Flanschlagern wird es als Ød beziehungsweise DM geführt. Diese Zuordnung hilft, Varianten mit unterschiedlicher Größe getrennt zu betrachten, ohne Angaben eines anderen Artikels zu übernehmen.
Flanschlager oder 2-Loch-Stehlager?

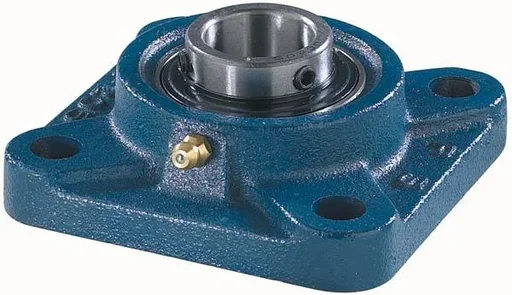

Vier-Loch-Flanschlager mit Gussgehäuse
Die Flanschlager sind als 4-Loch-Spannlager mit Gussgehäuse beschrieben. Die Produktkarten nennen ein integriertes Kugellager und die Größen Ød 25, 30, 35, 40 oder 50 mm. Für einzelne Ausführungen sind dynamische und statische Tragzahlen dokumentiert, zum Beispiel 14 kN und 7,15 kN bei Ød 25 mm sowie 18.600 N und 10.800 N bei Ød 30 mm. Die Zahlen gehören jeweils zur genannten Variante und sollten deshalb nur innerhalb derselben Ausführung verglichen werden.

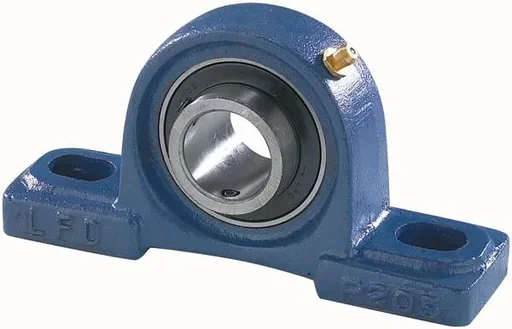

Zwei-Loch-Stehlager mit Gussgehäuse
Die 2-Loch-Stehlager besitzen laut Produktbezeichnungen ein Gussgehäuse und sind mit Ød 25, 30, 35, 40 oder 50 mm aufgeführt. Bei den Ausführungen mit 25, 30 und 40 mm nennen die Beschreibungen zusätzlich dynamische und statische Belastbarkeiten. Die Bauform lässt sich damit getrennt von den 4-Loch-Flanschlagern auswählen; entscheidend bleibt das Maß, das zur vorgesehenen Welle und zur vorhandenen Aufnahme passt.
Maße, Abstände und Gewicht vergleichen
Der Durchmesser allein beschreibt die Lagerausführung nicht vollständig. Bei den Flanschlagern ist das Maß a je nach Ød mit 95, 108, 117, 130 oder 143 mm angegeben; die Zuordnung folgt den Varianten 25, 30, 35, 40 und 50 mm. Bei den 2-Loch-Stehlagern reichen die dokumentierten a-Maße von 140 bis 206 mm und werden ebenfalls je Variante ausgewiesen. Weitere Kennwerte wie Bi, e, g, h, i, l, n, s1, s2 oder w stehen nicht bei jedem Artikel in gleicher Form.
Auch die Gewichte unterscheiden sich: In den Produktdaten sind bei den Lagern Werte von 800 g bis 2.680 g genannt. Das konkrete Gewicht gehört immer zur jeweiligen Bauform und Größe. Vor einer Auswahl sollten daher Ød, Lochzahl, Maß a und – falls für die Montage relevant – die weiteren Maße der einzelnen Produktbeschreibung zusammenpassen. Bei einigen Lagerartikeln verweist der Text auf eine Abbildung oder Skizze, in der die Bezeichnungen erläutert werden.
Zapfwellenzubehör nach den Angaben auswählen

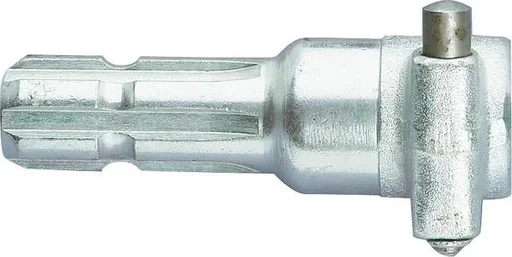

Die Zapfwellenverlängerung ist mit 6fach auf 6fach Zahnung, der Angabe von 540–540/min. und einer Gesamtlänge von 150 mm beschrieben. Sie besitzt einen Druckkopf, ist verzinkt und wird mit 1 3/8 Zoll angegeben. Diese Merkmale sind für den Abgleich mit der vorhandenen Zapfwelle maßgeblich; es handelt sich um ein eigenes Zubehörteil und nicht um ein Lager.
Der Zapfwellenschutz ist als 4er-Set aus Kunststoff aufgeführt. In der Beschreibung stehen Ø 35 mm und eine Länge von etwa 90 mm. Wer die Zubehörteile einordnet, sollte deshalb zwischen Verlängerung und Schutz unterscheiden und die jeweiligen Maße und Anschlussangaben separat abgleichen.
Produkte im Überblick
Die Karten stellen drei Artikel aus unterschiedlichen Produktgruppen nebeneinander. Die Angaben beschränken sich auf die jeweiligen Produktbeschreibungen.
FAQ zur Auswahl von Gelenkwellen-Komponenten
Welche Bauform unterscheidet Flanschlager und Stehlager?
Flanschlager sind als 4-Loch-Spannlager mit Gussgehäuse und integriertem Kugellager beschrieben. Stehlager sind als 2-Loch-Ausführung mit Gussgehäuse aufgeführt. Für die Vorauswahl sind daher zuerst Lochzahl und Bauform, anschließend das genannte Ød-Maß relevant.
Welche Größen stehen bei den Lagerartikeln zur Verfügung?
Die Produktdaten führen bei beiden Bauformen Varianten mit Ød 25, 30, 35, 40 und 50 mm. Bei den Stehlagern wird das Maß außerdem im Namen als Wellenmaß genannt. Die Maße a und weitere Kennwerte sind je Artikel separat angegeben.
Was ist bei der Zapfwellenverlängerung angegeben?
Die Beschreibung nennt eine Gesamtlänge von 150 mm, 6fach auf 6fach Zahnung, die Angabe 540–540/min., einen Druckkopf, eine verzinkte Ausführung und 1 3/8 Zoll.
Welche Angaben enthält der Zapfwellenschutz?
Er ist als 4er-Set aus Kunststoff beschrieben. Genannt werden Ø 35 mm und eine Länge von etwa 90 mm. Diese Daten beziehen sich auf den Zapfwellenschutz, nicht auf die Zapfwellenverlängerung.
Wo finde ich die weiteren Abmessungen?
Bei den Lagerartikeln stehen neben Ød beziehungsweise dem Wellenmaß zusätzliche Werte wie a, Bi, e, g oder w in der Beschreibung. Mehrere Texte verweisen auf eine Abbildung 2 oder eine Skizze. Für die Auswahl sollten die Angaben desselben Artikels zusammen betrachtet werden.
