KFZ Diagnosegeräte
Für die Fahrzeugprüfung stehen OBD-II-Scanner, Prüflampen, Thermometer und eine Endoskop-Kamera mit unterschiedlichen Mess- und Anzeigearten zur Verfügung. Die Übersicht ordnet die Geräte nach Aufgabe und Bedienung.
KFZ Diagnosegeräte nach Prüfaufgabe ordnen
Die Kategorie verbindet mehrere Arten der Fahrzeugprüfung. OBD-II-Geräte lesen Fehlercodes aus dem Diagnoseanschluss und zeigen je nach Ausführung zusätzlich Live-Daten. Prüflampen machen elektrische Prüfungen an Leitungen, Sicherungen, Lampen und Anschlüssen möglich. Thermometer erfassen Innen- und Außentemperaturen oder messen berührungslos. Eine Endoskop-Kamera liefert Bilder aus Bereichen, die mit bloßem Auge schwer erreichbar sind.
Der passende Gerätetyp richtet sich zuerst nach der Aufgabe: Geht es um den Fehlerspeicher, um Spannung und Durchgang, um Temperatur oder um eine Sichtprüfung? Danach zählen Anschlussart, unterstützte Protokolle, Spannungsbereich, Anzeige und Kabellänge. Die Produktangaben zeigen Unterschiede zwischen einem Handscanner, einer Wi-Fi-Ausführung und einer Multifunktions-Prüflampe.
OBD-II-Geräte: Fehlercodes und Live-Daten
OBD-II-Geräte greifen über die OBD-Buchse auf Diagnoseinformationen zu. Das OBD II Diagnose Gerät liest generische und herstellerspezifische Fehlercodes, kann Codes löschen und den Monitor zurücksetzen. Zusätzlich nennt die Produktbeschreibung Live-Daten wie Motordrehzahl, Fahrzeuggeschwindigkeit, Kühlmitteltemperatur und Luftmasse. CAN sowie weitere OBD-II-Protokolle sind angegeben.
Für eine App-basierte Verbindung steht das OBDII Diagnosegerät - Wi-Fi. Es überträgt Daten per Wi-Fi, wird über eine App gesteuert, löscht Fehlercodes und zeigt Live-Daten. Die angegebene Versorgung erfolgt mit 8 bis 16 Volt Gleichspannung über die OBD-Schnittstelle; genannt werden OBD-II-Fahrzeuge ab Baujahr 2003 und Dieselfahrzeuge ab 2004.

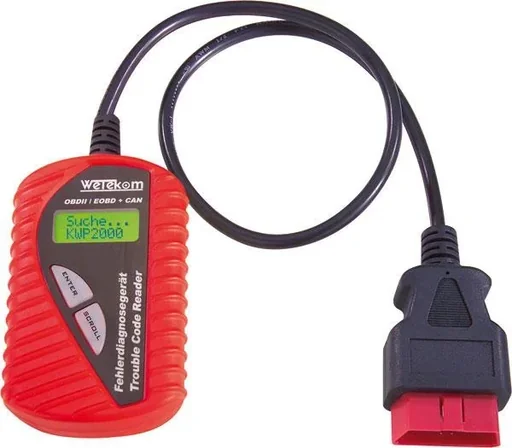

Eine wichtige Abgrenzung beschreibt das Fehlerdiagnosegerät OBD II selbst: Die dort genannten OBD2-Fehlercodes betreffen die Motorregelung. Airbag, ABS, Radio und Sitzheizung gehören laut Produktangabe nicht zu den auslesbaren Systemen. Wer diese Grenze berücksichtigt, kann den Diagnoseumfang mit der eigenen Aufgabe abgleichen.
Bedienung und Datenanzeige vergleichen

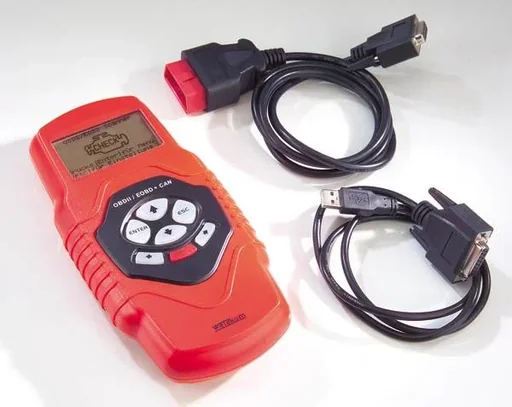

Handgeräte mit integriertem Display zeigen den Code direkt am Fahrzeug. Der OBD II - EOBD Diagnose Handscanner nennt ein 2-Zoll-TFT-Farbdisplay, deutsche Klartextanzeige und Bedienung mit drei Tasten. Der Profi OBD II Diagnose Scanner ergänzt Live-Datenerfassung und Aufzeichnung sowie die Wiedergabe der Daten. Die Wi-Fi-Version verlagert die Steuerung auf eine App. Damit unterscheiden sich die Varianten vor allem bei Anzeige, Datenaufzeichnung und Verbindung.
Prüflampen für Spannung, Durchgang und Polarität
Prüflampen decken elektrische Aufgaben ab, die nicht über einen OBD-Fehlercode laufen. Die Kfz-Prüflampe 6 - 24 V hat ein Metallgehäuse, ein etwa 85 cm langes Kabel mit Krokodilklemme und einen angegebenen Einsatzbereich von 6 bis 24 Volt. Die Kfz Prüflampe nennt die Suche nach Leistungsunterbrechungen, defekten Sicherungen und Glühlampen; ihre Spannungsbereiche sind 6, 12 und 24 Volt bei 60 cm Kabellänge.
Mehr Funktionen bündelt die Multifunktions - Prüflampe 6 - 24 Volt: Durchgangsprüfung, Polaritätsfeststellung, das Anlegen positiver oder negativer Spannung an Komponenten, Beleuchtungstests am Anhänger, das Auffinden schlechter Massekontakte und das Verfolgen von Kurzschlüssen. Das Gerät wird an die Fahrzeugbatterie angeschlossen, hat ein 6 Meter langes Kabel und wird in einem Kunststoffkoffer beschrieben.
Für 24-Volt-Nutzfahrzeuge ist der ABS / EBS Tester 24 Volt eine eigene Variante. Er prüft eine ISO-7638-Steckdose, die Trailerleitung und die ABS-Funktion auf Kurzschlüsse oder offene Stromkreise. Das Ergebnis wird über grüne und rote LEDs angezeigt.
Temperatur und Sichtprüfung am Fahrzeug
Das Innen- und Außen-Thermometer trennt die beiden Messorte über einen Wahlschalter. Der Außensensor arbeitet laut Produktangabe von -50 °C bis +70 °C, innen reicht der Bereich von -10 °C bis +50 °C. Zum Aufbau gehören ein 3 Meter langes Sensorkabel, eine Versorgung mit 1 x AAA und eine Befestigung mit doppelseitigem Klebeband.
Das Digital-Infrarot-Laserthermometer misst berührungslos. Es nennt einen Temperaturbereich von -50 °C bis +500 °C, eine Messzeit von etwa 1 Sekunde, die Umschaltung zwischen °C und °F sowie eine Genauigkeit von ±1,5 %.
Für die Sichtprüfung schwer zugänglicher Bauteile arbeitet die LCD Endoscope-Kamera mit einem 4,3-Zoll-Farb-LCD, einem Kamerakopf mit 8 mm Durchmesser und einer 185 cm langen, halbstarren Sonde. Haken-, Magnet- und Spiegelaufsatz gehören zur Beschreibung; Bilder und Videoaufzeichnungen können auf einer SD-Speicherkarte bis 32 GB gespeichert werden.
Drei Geräte im direkten Vergleich
Die folgenden Beispiele markieren drei getrennte Einsatzprofile: Diagnose über OBD, Datenübertragung per Wi-Fi und elektrische Prüfung mit mehreren Funktionen.
Angrenzende Kategorien der Autoelektronik
Die benachbarten Kategorien ordnen weitere Bereiche der Fahrzeug-Elektronik getrennt von der Diagnose ein.
Häufige Fragen zu KFZ Diagnosegeräten
Passt jedes OBD-II-Gerät zu jedem Fahrzeug?
Nein. Die Produktangaben unterscheiden sich nach Baujahr, Kraftstoffart, OBD-II-Buchse und Protokollen. Für die Wi-Fi-Variante sind OBD-II-Fahrzeuge ab Baujahr 2003 und Dieselfahrzeuge ab 2004 genannt; ein Farbdisplay-Scanner nennt Benziner ab 2000 und Diesel ab 2003. Diese Angaben bilden die konkrete Auswahlgrundlage.
Kann ein OBD2-Gerät ABS- oder Airbag-Fehler auslesen?
Beim Fehlerdiagnosegerät OBD II lautet die Produktangabe nein: Dort sind OBD2-Fehlercodes der Motorregelung zugeordnet; Airbag und ABS sowie Radio und Sitzheizung werden nicht ausgelesen. Der ABS / EBS Tester dieser Kategorie ist dagegen auf eine 24-Volt-Steckdose und die genannte ABS/EBS-Prüfung an Nutzfahrzeugen ausgerichtet.
Wann ist eine Prüflampe statt eines OBD-Scanners sinnvoll?
Wenn eine elektrische Leitung, Sicherung, Glühlampe, Masseverbindung oder Polarität im Mittelpunkt steht, beschreiben die Prüflampen die passenden Funktionen. Für Durchgang, Polarität, Anhängerbeleuchtung und das Anlegen positiver oder negativer Spannung nennt die Multifunktions-Variante 6 bis 24 Volt und ein 6 Meter langes Kabel.
Welches Gerät misst Temperatur oder zeigt versteckte Stellen?
Für Innen- und Außentemperatur gibt es das Thermometer mit Wahlschalter und getrennten Messbereichen. Das Infrarot-Laserthermometer misst berührungslos von -50 °C bis +500 °C. Für Bauteile an schwer zugänglichen Stellen liefert die Endoskop-Kamera ein Bild über Farb-LCD, Sonde sowie Haken-, Magnet- und Spiegelaufsatz.
