Install a Flush-Mounted Socket: Step-by-Step Guide

Eine zusätzliche Steckdose schafft kurze Wege und beendet Verlängerungskabel quer durch den Raum. Der Einbau verlangt jedoch eine genaue Planung, saubere Wandarbeiten und eine fachgerechte Prüfung des Stromkreises.

Beim Thema Elektroinstallation DIY können Sie den Einbauort markieren, den Schlitz vorbereiten und die Unterputzdose setzen. Den Stromanschluss legen, die Leiter verbinden und die fertige Steckdose messen darf nur eine qualifizierte Elektrofachkraft.

Was müssen Sie vor der Unterputzsteckdose prüfen?

Bevor Sie eine Steckdose unterputz einbauen, klären Sie den vorhandenen Stromkreis. Eine neue Anschlussstelle darf die Leitung, den Leitungsschutzschalter und den Fehlerstromschutz nicht überlasten. Prüfen Sie außerdem, ob die Wand für einen Schlitz und eine Gerätedose geeignet ist.

Stromkreis und Schutzmaßnahmen prüfen

Beginnen Sie am Verteilerkasten. Ermitteln Sie, welcher Leitungsschutzschalter den vorgesehenen Raum versorgt, ob ein 30-mA-RCD vorhanden ist und welche Verbraucher bereits an diesem Stromkreis hängen.

• Identifizieren Sie den zuständigen Leitungsschutzschalter und beschriften Sie ihn eindeutig.
• Prüfen Sie, ob der Stromkreis bereits Steckdosen, Heizgeräte oder leistungsstarke Küchengeräte versorgt.
• Ermitteln Sie Leitungsart, Querschnitt, Verlegeart und Länge, statt nur die Absicherung abzulesen.
• Achten Sie auf ältere zweiadrige Leitungen ohne separaten Schutzleiter.
• Berücksichtigen Sie mögliche Einspeisungen aus mehreren Richtungen, etwa bei verbundenen Stromkreisen.
• Planen Sie in Feuchträumen, Küchen und Außenbereichen die jeweils erforderlichen Schutzarten und Schutzmaßnahmen ein.

Eine 16-A-Absicherung bedeutet nicht automatisch, dass jede vorhandene Leitung für eine Erweiterung geeignet ist. Leitungslänge, Wärmeabfuhr, Häufung und Anschlussleistung beeinflussen die zulässige Belastung. Eine Elektrofachkraft bewertet den Stromkreis, bevor sie ihn erweitert.

Einbauort und Installationszonen festlegen

Markieren Sie die Steckdose an einer gut erreichbaren Stelle und messen Sie von der fertigen Fußbodenoberkante, nicht vom Rohboden. In Wohnräumen liegen Steckdosen häufig etwa 30 Zentimeter über dem fertigen Boden, doch Möbel, Arbeitsplatten und individuelle Planung können eine andere Höhe erfordern.

• Führen Sie Leitungen senkrecht oder waagerecht zu Anschlüssen, niemals diagonal durch die Wand.
• Halten Sie Abstand zu Wasser-, Heizungs- und Gasleitungen.
• Setzen Sie Steckdosen nicht in unzulässige Schutzbereiche von Badezimmern.
• Prüfen Sie bei tragenden Wänden die zulässigen Schlitzabmessungen und die Statik.
• Vermeiden Sie Stellen mit hoher Bohrwahrscheinlichkeit, etwa direkt über Arbeitsflächen ohne genaue Planung.

Ein Leitungssucher kann helfen, ersetzt aber keine sichere Bestandsaufnahme. Bei unklaren Leitungsverläufen, älteren Installationen oder unbekannten Umbauten öffnen Sie die Wand nicht auf Verdacht.

„Kundenanlagen sind nach den anerkannten Regeln der Technik zu errichten, zu erweitern, zu ändern und instand zu halten.“

Welche Werkzeuge und Materialien brauchen Sie?

Für den Einbau benötigen Sie Werkzeuge für Markierung, Wandbearbeitung und Kontrolle. Verwenden Sie nur Komponenten, die für feste Elektroinstallationen zugelassen und für Wandtyp, Leitungsquerschnitt sowie Umgebungsbedingungen geeignet sind.

Werkzeuge für Vorbereitung und Wandarbeiten

• zweipoliger Spannungsprüfer für die Feststellung der Spannungsfreiheit
• Meterstab, Bleistift, Wasserwaage und Markierschablone
• Bohrmaschine mit passender Dosensenker- oder Kronenbohrkrone
• Bohrhammer, Meißel und Mauerkelle für den Leitungsschlitz
• Staubsauger mit geeigneter Staubabsaugung
• Schutzbrille, Gehörschutz, Arbeitshandschuhe und Atemschutz gegen mineralischen Staub
• Leitungssucher als zusätzliche Orientierung bei unbekanntem Wandaufbau
• Schraubendreher und Drehmomentwerkzeug für die spätere Montage durch die Fachkraft

Material für Dose, Leitung und Oberfläche

• passende Unterputz- oder Gerätedose mit ausreichender Tiefe
• für die Installation freigegebene Leitung, häufig NYM-J 3 × 1,5 mm² in Wohnräumen
• geeignetes Befestigungs- und Putzmaterial für den jeweiligen Wanduntergrund
• Steckdoseneinsatz, Abdeckung und Rahmen aus einem kompatiblen Schalterprogramm
• zugelassene Klemmen und Installationszubehör
• Leerrohr oder zusätzlicher mechanischer Schutz, wenn die Verlegeart ihn verlangt
• Dokumentationsmaterial für Leitungsverlauf, Stromkreis und Messwerte

Unterscheiden Sie Elektro- und Sanitärzubehör sorgfältig. Verteiler und Wandhalterungen aus Edelstahl sowie Verteiler und Wandhalterungen aus Messing gehören zu Rohrsystemen und ersetzen keine Gerätedosen oder Kabelbefestigungen. Für sichtbare Leitungsführung außerhalb der Wand können Kabelbinder Ordnung schaffen; im Unterputzbereich sind sie kein Ersatz für zugelassene Installationsmethoden.

Wie markieren und stemmen Sie die Unterputzdose?

Die Wandarbeiten beginnen erst, wenn der Leitungsverlauf feststeht und der Stromkreis sicher abgeschaltet wurde. Arbeiten Sie sauber und maßgenau, damit die Dose bündig sitzt und der Steckdoseneinsatz später nicht unter Spannung im Putz steht.

Position und Leitungsweg übertragen

Markieren Sie zuerst die Mittelachse der Steckdose. Übertragen Sie danach die Mitte der Gerätedose und zeichnen Sie den Leitungsweg senkrecht oder waagerecht bis zum geplanten Anschlusspunkt ein.

1. Schalten Sie den Stromkreis ab und sichern Sie den Leitungsschutzschalter gegen Wiedereinschalten.
2. Prüfen Sie den zweipoligen Spannungsprüfer an einer bekannten spannungsführenden Stelle, testen Sie die Arbeitsstelle und prüfen Sie den Spannungsprüfer danach erneut.
3. Übertragen Sie die Einbauhöhe von der fertigen Bodenoberkante und berücksichtigen Sie späteren Putz, Fliesen oder Wandbelag.
4. Kontrollieren Sie die markierte Fläche mit Leitungs- und Metallortung sowie anhand vorhandener Pläne.
5. Markieren Sie die erforderliche Dosen- und Schlitzbreite, ohne tragende Bauteile unnötig zu schwächen.

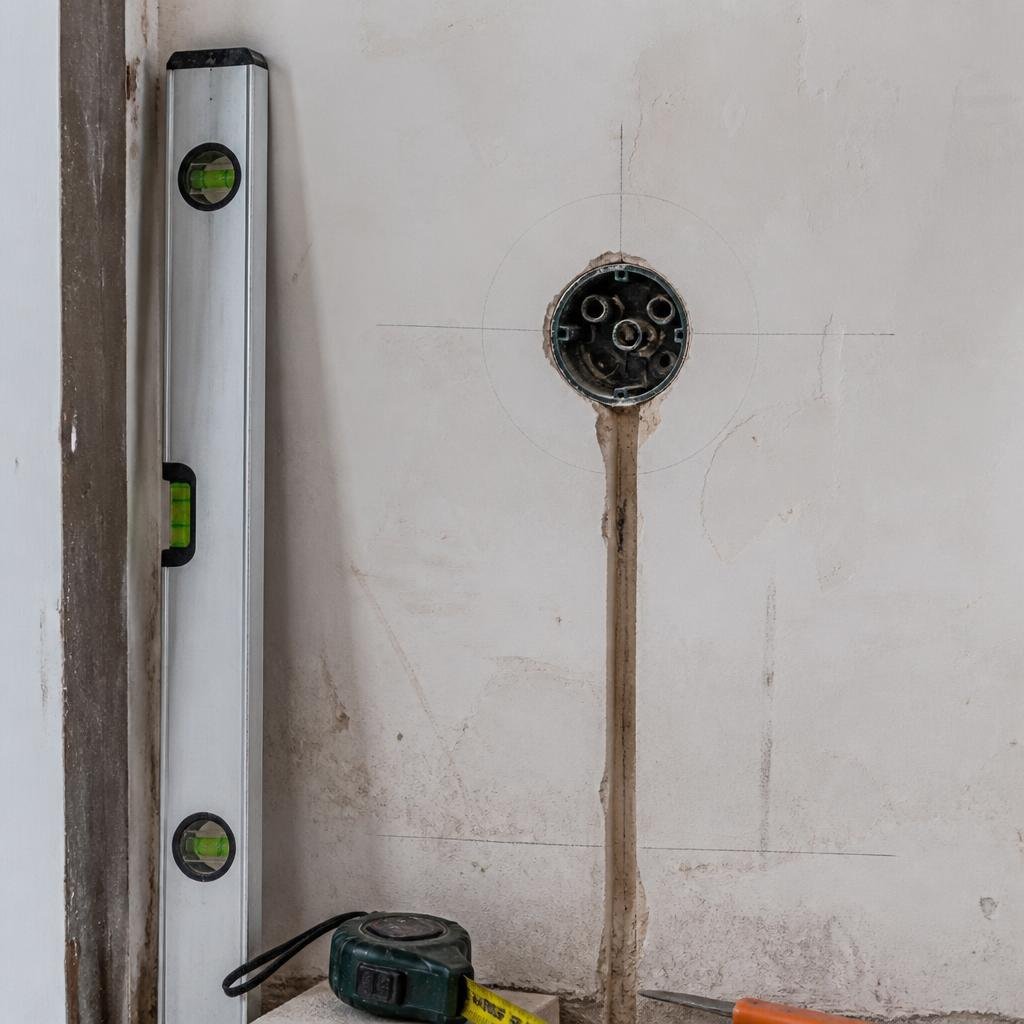

Dosenöffnung und Schlitz herstellen

Für viele Gerätedosen ist ein Durchmesser von 68 Millimetern üblich. Entscheidend bleibt die Herstellerangabe, denn Dosen unterscheiden sich bei Durchmesser, Tiefe, Klemmbefestigung und Kombination mehrerer Einsätze.

• Bohren Sie die Dosenöffnung gerade und nur so tief wie erforderlich.
• Stemmen Sie den Leitungsschlitz mit möglichst wenig Materialverlust aus.
• Vermeiden Sie tiefe waagerechte Schlitze in tragenden Wänden, sofern die Konstruktion sie nicht zulässt.
• Entfernen Sie Staub und lose Bestandteile aus Öffnung und Schlitz.
• Führen Sie das Kabel ohne scharfe Knicke und mit ausreichender Reserve in die Dose.
• Setzen Sie die Dose mit ihrer Vorderkante bündig zur späteren Oberfläche ein.

Feuchten Sie stark saugende mineralische Untergründe nach Herstellerangabe leicht an und verwenden Sie geeignetes Befestigungsmaterial. Montageschaum ist nicht automatisch für jede Gerätedose oder Wandinstallation zugelassen.

„Elektrische Anlagen und Betriebsmittel dürfen nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln entsprechend errichtet, geändert und instand gehalten werden.“

Wie verlegen Sie das Kabel und bereiten den Anschluss vor?

Beim Kabel in der Wand verlegen zählt der gesamte Aufbau: Leitungstyp, Befestigung, Biegeradius, Schutz gegen Beschädigung und ausreichende Anschlussreserve. Verschließen Sie den Schlitz erst, wenn die Leitung fachgerecht kontrolliert wurde.

Leitung sicher bis zur Dose führen

1. Wählen Sie Leitung und Querschnitt nach Stromkreis, Länge, Verlegeart und Belastung.
2. Führen Sie die Leitung im markierten Installationsweg und vermeiden Sie diagonale Abkürzungen.
3. Befestigen Sie sie mit zugelassenen Mitteln, damit sie beim Verputzen nicht verrutscht oder gequetscht wird.
4. Führen Sie die Leitung durch die vorgesehene Einführung der Unterputzdose, ohne den Mantel zu beschädigen.
5. Lassen Sie in der Dose ausreichend Leiterlänge für Kontrolle, Anschluss und späteren Austausch.
6. Schützen Sie die Leitung an Übergängen und Kanten gegen mechanische Beschädigung.

Die Farbcodierung unterstützt die Zuordnung, ersetzt aber keine Messung. In aktuellen Installationen ist der Schutzleiter grün-gelb, der Neutralleiter blau und der Außenleiter häufig braun, schwarz oder grau; ältere Anlagen können abweichende Farben und Fehler enthalten.

Steckdoseneinsatz fachgerecht anschließen

Der elektrische Anschluss bleibt der Elektrofachkraft vorbehalten. Sie ordnet die Leiter nach Schaltbild und Herstellerangaben zu, prüft die Klemmen und achtet darauf, dass kein blankes Kupfer außerhalb der Klemme sichtbar bleibt.

• Der grün-gelbe Schutzleiter gehört an den Schutzkontakt der Steckdose.
• Der blaue Neutralleiter wird an der mit N gekennzeichneten Klemme angeschlossen, sofern die Anlage diese Zuordnung bestätigt.
• Der Außenleiter wird an der mit L gekennzeichneten Klemme angeschlossen.
• Leiter dürfen nicht unter Zug stehen, eingeklemmt oder mit beschädigter Isolation montiert werden.
• Die Klemmen werden nach Herstellerangabe festgezogen, nicht nach Gefühl überdreht.
• Der Einsatz muss gerade sitzen und darf die Leiter beim Einsetzen nicht quetschen.

Erweitern Sie einen Stromkreis nicht einfach von der nächstgelegenen Steckdose aus. Die Fachkraft prüft, ob die vorhandene Klemme, Leitung, Absicherung und Schutzmaßnahme für die zusätzliche Anschlussstelle geeignet sind.

Wie prüfen Sie die fertige Unterputzsteckdose?

Eine Steckdose ist nicht fertig, sobald der Rahmen gerade sitzt. Erst die Sichtprüfung, elektrische Messung und Funktionsprüfung zeigen, ob Schutzleiter, Isolation, Polarität und Fehlerstromschutz korrekt arbeiten.

Sichtprüfung nach der Montage

• Der Dosenrand und der Steckdoseneinsatz sitzen bündig zur fertigen Wandoberfläche.
• Rahmen und Abdeckung liegen vollflächig an und wackeln nicht.
• Kein Leiter oder Mantel ist gequetscht, beschädigt oder außerhalb der Dose sichtbar.
• Die Steckdose steht waagerecht und die Schrauben sind gleichmäßig angezogen.
• Die Leitung ist in der Wand dokumentiert und der Schlitz fachgerecht geschlossen.
• In Feuchträumen entsprechen Steckdose, Abdeckung und Einbauort der erforderlichen Schutzart.

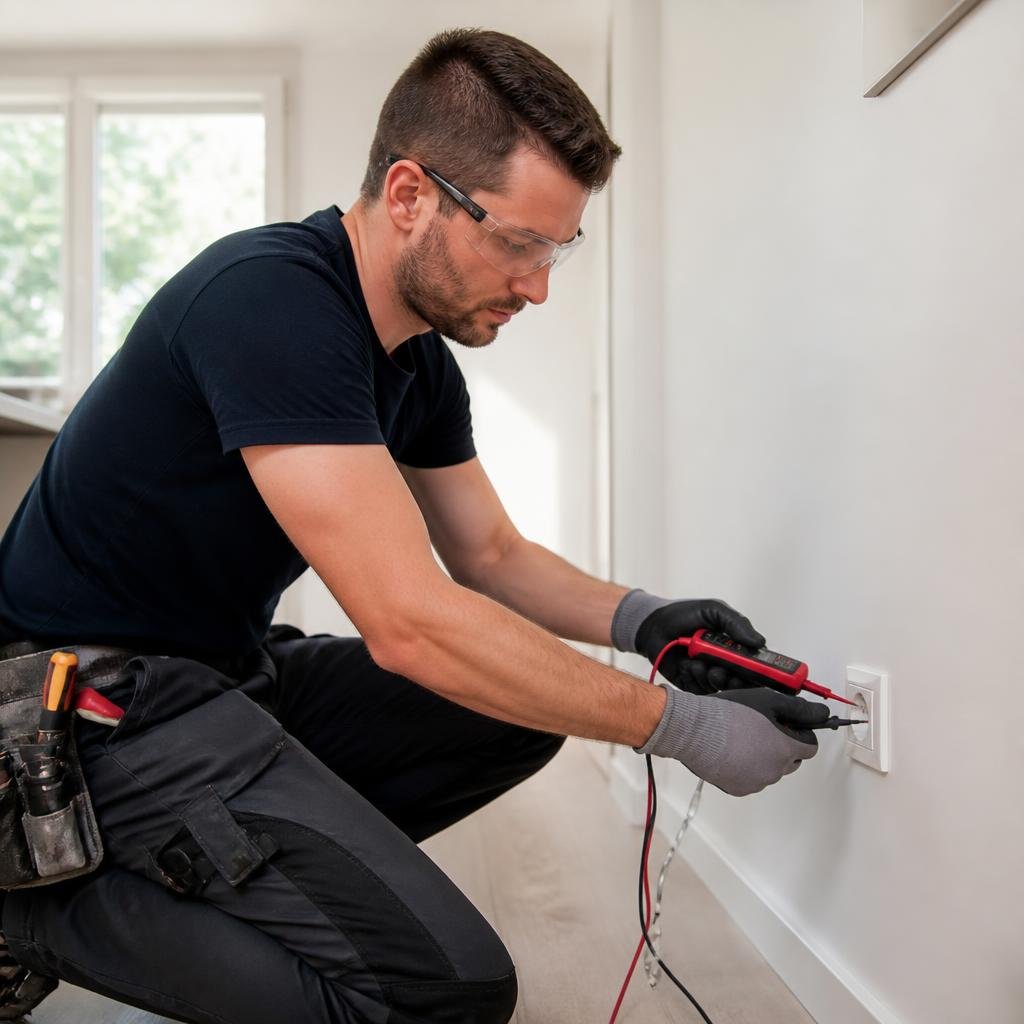

Messungen und Inbetriebnahme

Die Elektrofachkraft misst unter anderem die Durchgängigkeit des Schutzleiters, den Isolationswiderstand, die Schleifenimpedanz und die Polarität. Sie prüft außerdem die Auslösezeit des RCD und dokumentiert die Ergebnisse nach den geltenden Regeln.

Der Prüftaster am RCD zeigt nur, dass der Auslösemechanismus grundsätzlich reagiert. Er ersetzt weder die Messung der Schutzleiterverbindung noch die Prüfung der Abschaltbedingungen. Erst wenn alle Werte passen, schaltet die Fachkraft den Stromkreis wieder zu.

Welche Fehler treten beim Unterputzeinbau häufig auf?

• Sie verlassen sich auf einen einpoligen Phasenprüfer statt auf einen zweipoligen Spannungsprüfer.
• Sie setzen die Dose zu tief oder vergessen die spätere Putz- und Fliesenstärke.
• Sie führen das Kabel diagonal und beschädigen es später beim Bohren.
• Sie übernehmen Leiterfarben ungeprüft aus einer alten Installation.
• Sie erweitern einen überlasteten Stromkreis ohne Prüfung von Leitung und Schutzorganen.
• Sie verschließen den Schlitz, bevor Anschluss und Messung abgeschlossen sind.

Eine saubere Unterputzsteckdose beginnt mit dem richtigen Einbauort und endet mit dokumentierten Messwerten. Wenn Sie keine elektrotechnische Qualifikation besitzen, erledigen Sie höchstens die abgestimmten Bauarbeiten und beauftragen für Anschluss, Prüfung und Inbetriebnahme einen Fachbetrieb.

Häufige Fragen

Kann ich eine Unterputzsteckdose selbst installieren?

Die Vorarbeiten dürfen Sie je nach Qualifikation und örtlichen Vorgaben selbst übernehmen. Das Anschließen, Messen und Inbetriebnehmen einer 230-Volt-Steckdose gehört in Deutschland grundsätzlich in die Hände einer Elektrofachkraft. Sie muss Spannungsfreiheit, Schutzleiter, Isolierung, Polarität und Fehlerstromschutz prüfen und die Ergebnisse dokumentieren.

Welche Leitung brauche ich für eine neue Steckdose?

Für eine einzelne Steckdose in Wohnräumen kommt häufig NYM-J 3 × 1,5 mm² zum Einsatz. Ob dieser Querschnitt genügt, hängt von Leitungslänge, Verlegeart, Absicherung, Umgebung und angeschlossener Last ab. Eine Elektrofachkraft legt Leitungstyp und Schutzmaßnahmen fest. Alte Leitungen dürfen Sie nicht nach Farben oder Querschnitt beurteilen.

Wie tief muss eine Unterputzdose sitzen?

Die Dose sitzt so tief, dass ihr Rand bündig mit der fertigen Putz- oder Fliesenoberfläche abschließt. Planen Sie Putz, Spachtel und Belag ein. Eine zu tief gesetzte Dose erschwert die Montage; eine vorstehende Dose verhindert eine saubere Abdeckung. Die passende Tiefe hängt vom Dosentyp ab.

Wo darf ich Kabel in der Wand verlegen?

Führen Sie Leitungen in festgelegten waagerechten oder senkrechten Installationszonen. Diagonale Wege erschweren spätere Bohrarbeiten und sind nicht zulässig. Halten Sie Abstand zu Wasser- und Gasleitungen, prüfen Sie den Wandaufbau und dokumentieren Sie die Strecke. In tragenden Wänden gelten zusätzliche Grenzen für Schlitze.

Wie prüfe ich eine neu montierte Steckdose?

Eine Sichtprüfung und der RCD-Test reichen nicht aus. Die Elektrofachkraft misst unter anderem Schutzleiterdurchgängigkeit, Isolationswiderstand, Schleifenimpedanz, Polarität und Auslösezeit des Fehlerstromschutzschalters. Erst wenn die Werte den Vorgaben entsprechen, darf die Steckdose in Betrieb gehen. Prüfen Sie danach regelmäßig die Abdeckung und Befestigung.
