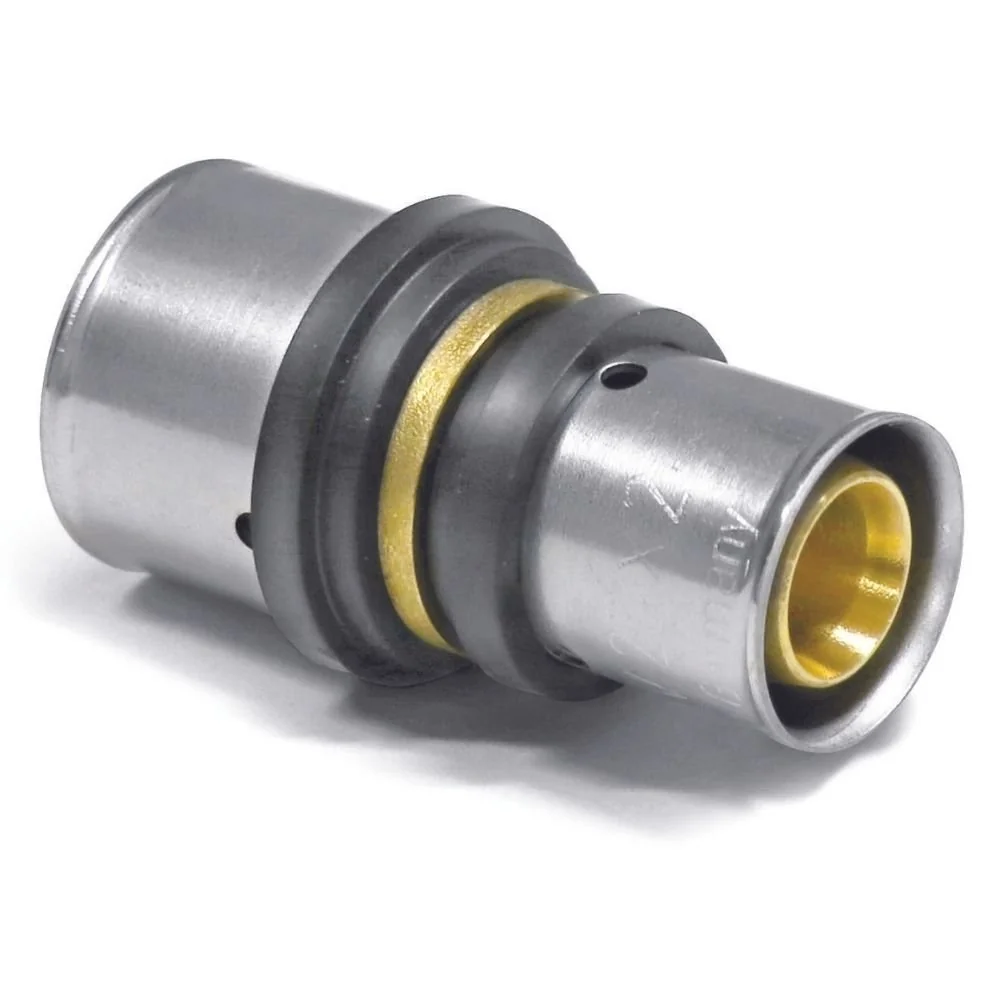

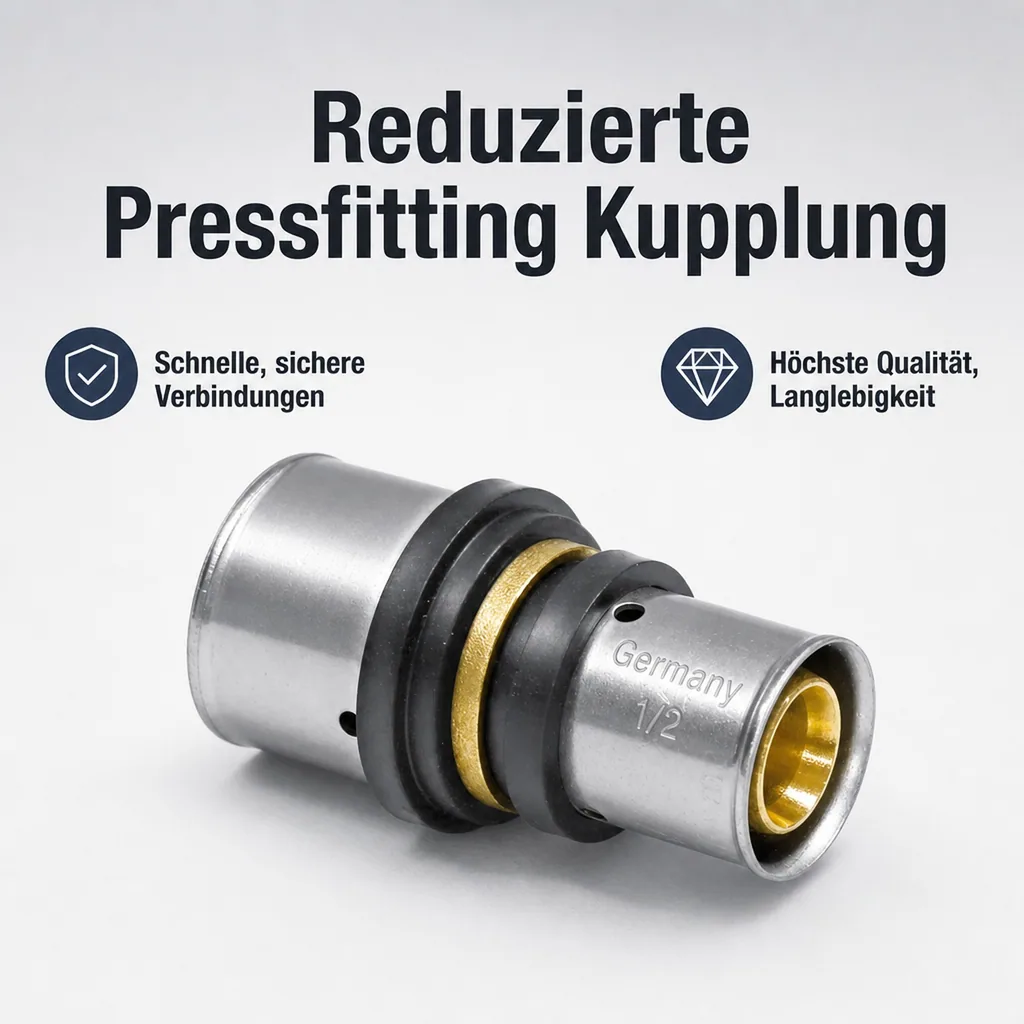

Pressfitting Kupplung, reduziert, 20mm - 16mm, Verbundrohr

Pressfitting Kupplung reduziert für Verbundrohre

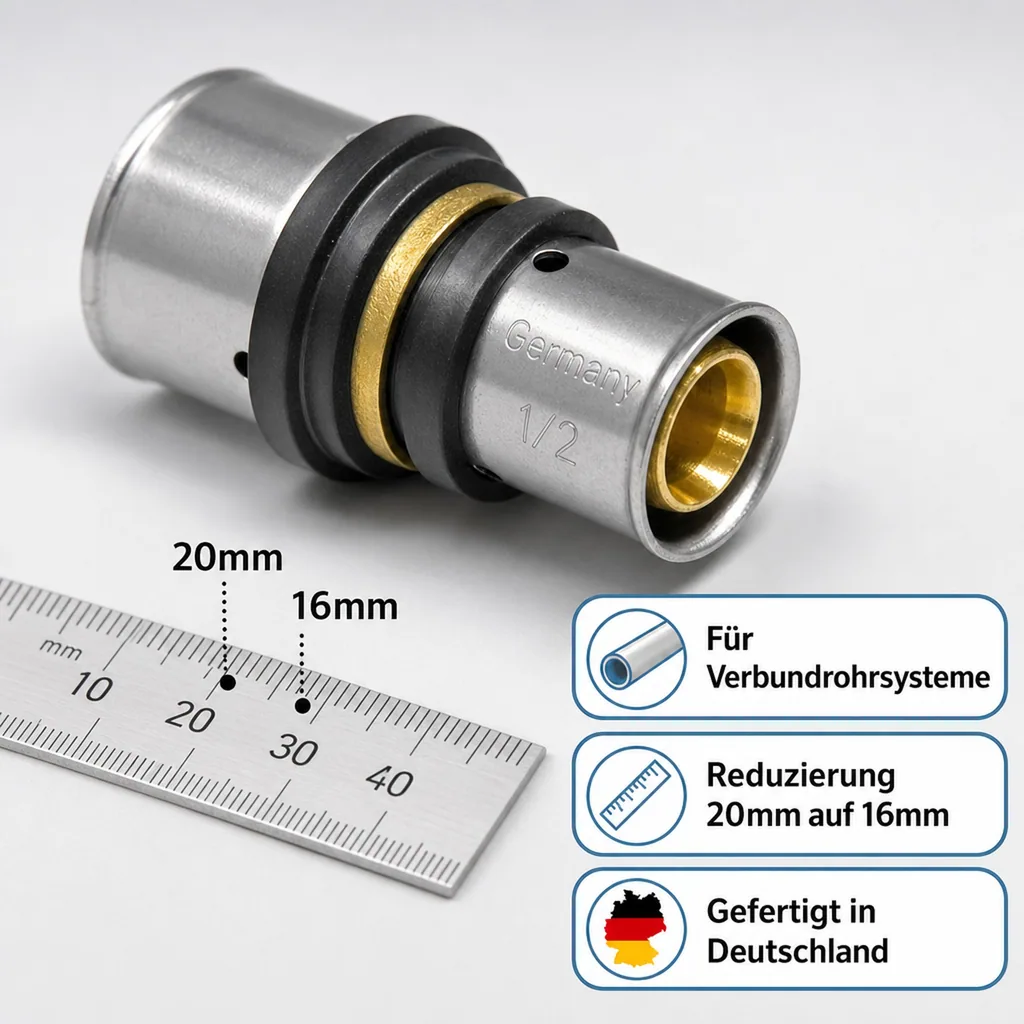

Mit dieser hochwertigen Pressfitting Kupplung realisierst Du schnelle und sichere Verbindungen in Deinem Verbundrohrsystem. Die Reduzierung von 20mm auf 16mm ermöglicht flexible Anpassungen. Gefertigt in Deutschland, garantiert dieser Fitting höchste Qualität und Langlebigkeit. Profitiere von einer einfachen Installation und einer zuverlässigen Verbindung für Deine Trinkwasser- und Heizungsinstallationen.

Wichtige Spezifikationen

Unsere Pressfitting Kupplung bietet Dir eine zuverlässige und langlebige Lösung für Deine Verbundrohrinstallation. Die hochwertige Verarbeitung und die präzise Reduzierung von 20mm auf 16mm ermöglichen eine einfache und sichere Montage. Warum das für Dich wichtig ist: Du sparst Zeit und Geld, da Du auf eine dauerhafte und dichte Verbindung vertrauen kannst.

Technische Spezifikationen

Produktmerkmale und Vorteile

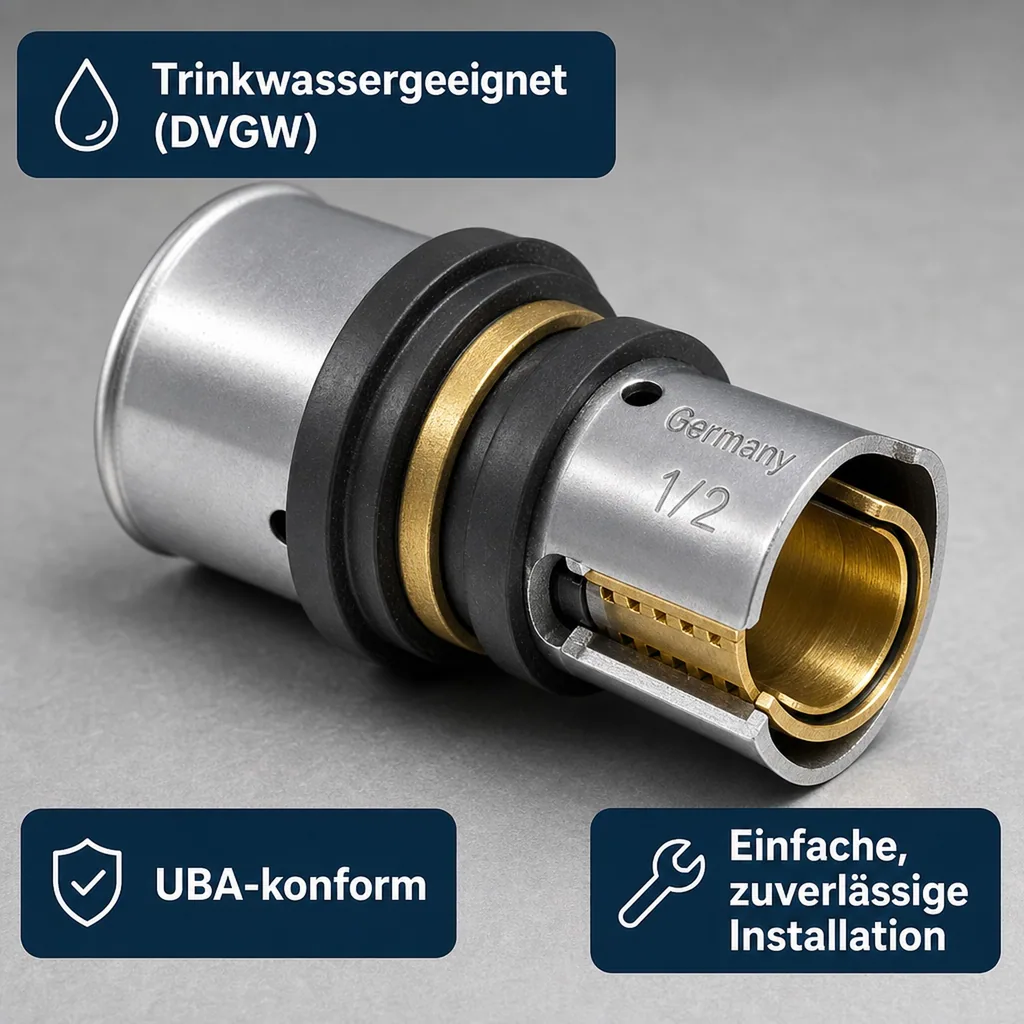

• Trinkwassergeeignet: Uneingeschränkt für Trinkwasserinstallationen geeignet (DVGW DW-8501BS5049). So kannst Du sicher sein, dass Dein Trinkwasser sauber bleibt.
• UBA-konform: Entspricht der UBA-Positivliste, was Dir zusätzliche Sicherheit gibt.

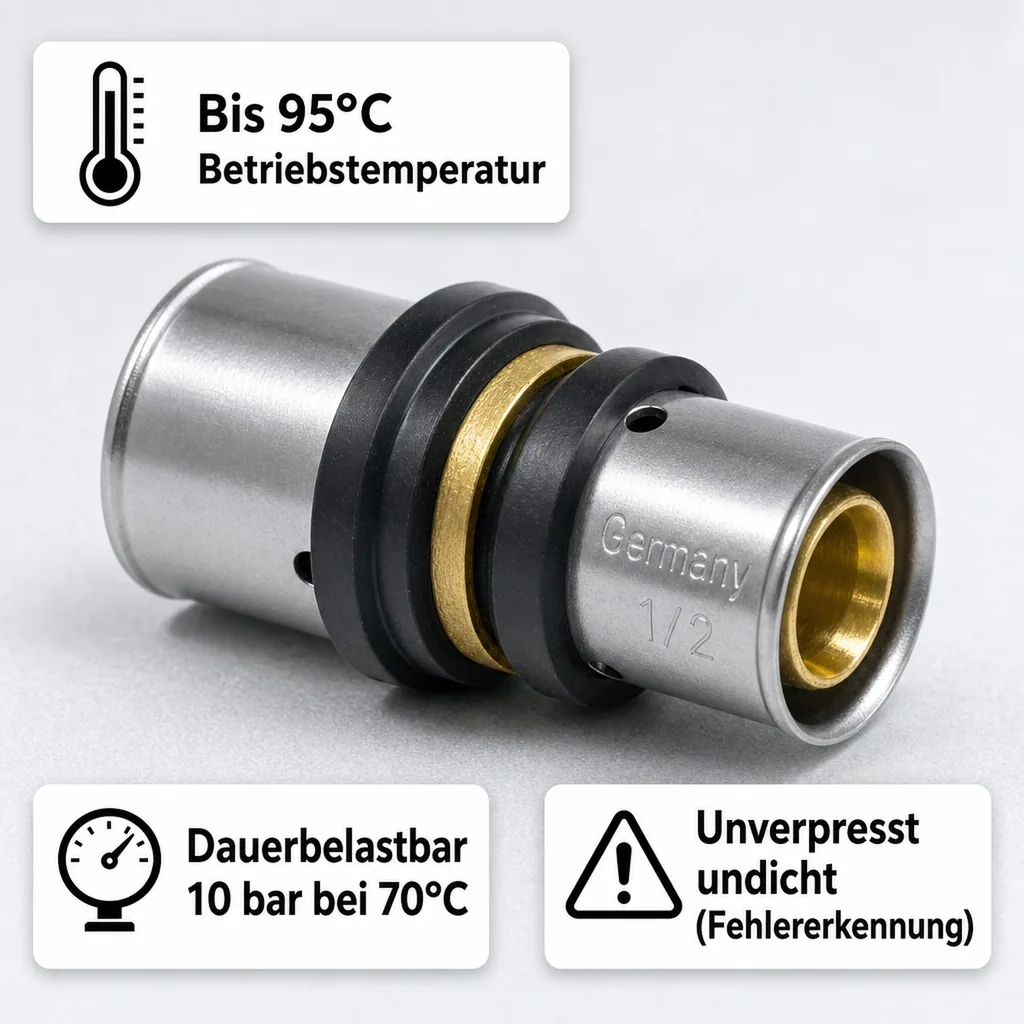

• Hohe Belastbarkeit: Dauerbelastbarkeit von 10 bar bei 70°C über 50 Jahre. Das bedeutet für Dich eine langlebige und zuverlässige Verbindung.
• Maximale Betriebstemperatur: Bis zu 95°C. Damit bist Du auch für höhere Temperaturanforderungen bestens gerüstet.
• Unverpresst undicht: Das System ist unverpresst undicht, was Dir hilft, Fehler frühzeitig zu erkennen.

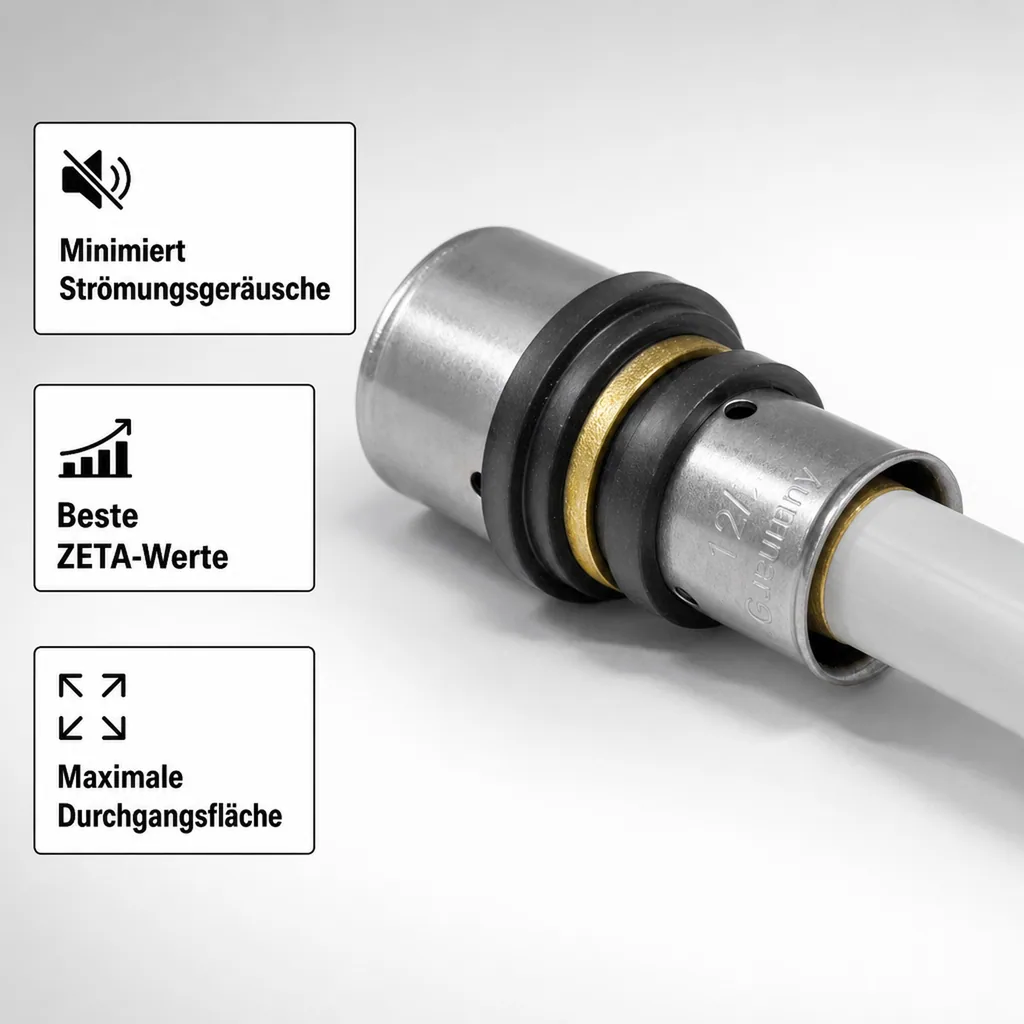

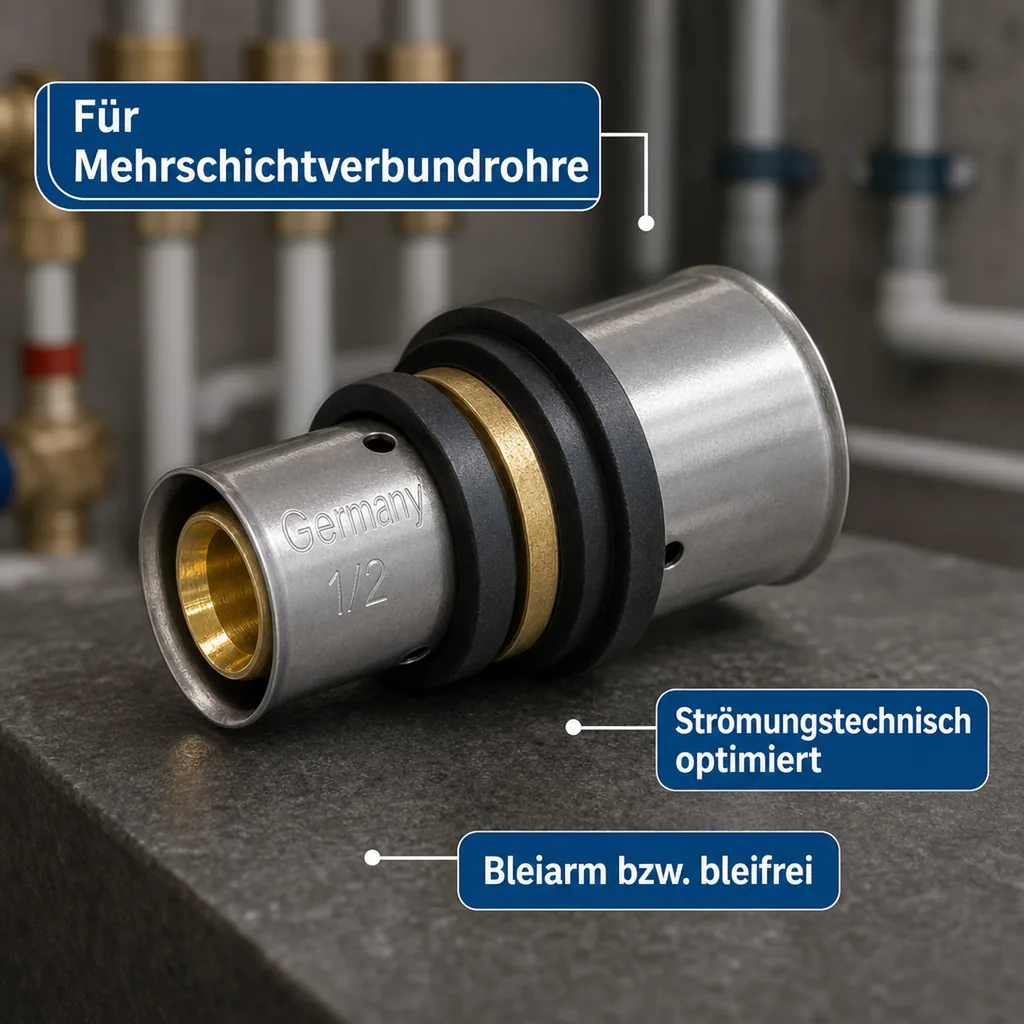

• Moderne Kontur: Strömungstechnisch optimiert mit freiem Durchgang, wodurch Strömungsgeräusche minimiert werden. Du profitierst von einem leisen und effizienten System.
• Beste ZETA-Werte: Größte Durchgangsfläche für maximalen Innendurchmesser. Das sorgt für optimale Durchflusswerte.
• Bleiarm bzw. bleifrei: Alle Bauteile sind DVGW-zertifiziert und entsprechen der Trinkwasserverordnung. So schützt Du Deine Gesundheit.
• Zwei Rohrsysteme: Ein Fittingsystem für Mehrschichtverbund- und Kupferrohre (DVGW-zertifiziert). Das bietet Dir Flexibilität bei der Installation.
• Sichere Verpressung: Kein Herausschieben des Rohres vor dem Pressvorgang durch den Führungsring. Du erhältst eine passgenaue und hohlraumlose Verbindung für höchste Sicherheit.
• Doppelte Sicherheit: 2 O-Ringe durch die hohlraumlose Verpressung verhindern das Eindringen von Luftsauerstoff.
• Hochwertiges Material: Verbundrohr-Systempressfitting aus Sondermessing (CU Zn 40 Pb2) mit Presshülse aus Edelstahl.
• Integrierte Kontrolle: Integriertes Kontrollfenster in der Edelstahlhülse zur Prüfung der Einstecktiefe. Das sorgt für zusätzliche Sicherheit.
• Multikontur: Vollständige Kompatibilität mit TH- und U-Pressbacken bis zur Dimension 32 x 3,0 mm.

Vorteile

• Schnelle und sichere Installation: Die Pressfitting-Technik ermöglicht Dir eine einfache und zeitsparende Montage ohne spezielle Werkzeuge.
• Hohe Dichtigkeit: Die spezielle Konstruktion sorgt für eine dauerhaft dichte Verbindung, auch bei wechselnden Temperaturen und Drücken.
• Vielseitigkeit: Geeignet für Trinkwasser-, Heizungs- und Kühlsysteme, was Dir flexible Einsatzmöglichkeiten bietet.
• Langlebigkeit: Die Verwendung hochwertiger Materialien garantiert eine lange Lebensdauer und minimiert das Risiko von Ausfällen.
• Geringe Wartungskosten: Dank der robusten Bauweise sind nur wenige Wartungsarbeiten erforderlich.
• Einfache Erweiterung: Das System lässt sich problemlos erweitern oder anpassen, falls sich Deine Anforderungen ändern.
• Kompakte Bauweise: Die Pressfittinge sind platzsparend und ermöglichen auch Installationen in beengten Räumen.

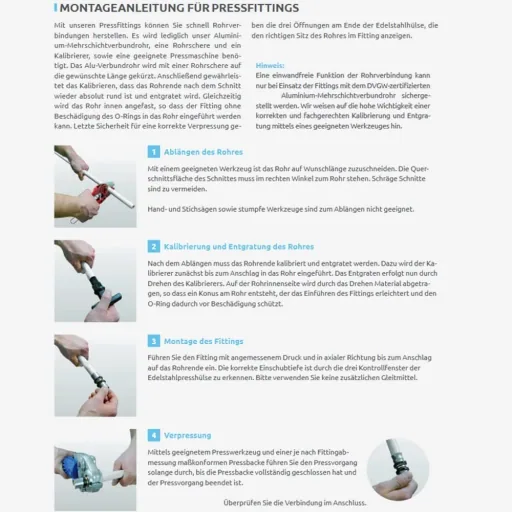

Anwendung

1. Schritt 1: Rohr vorbereiten: Das Rohr mit einem geeigneten Werkzeug ablängen. Siehe Abbildung 1.
2. Schritt 2: Kalibrieren und entgraten: Nach dem Ablängen muss das Rohrende mit einem Kalibrierer kalibriert und entgratet werden.
3. Schritt 3: Einführen: Danach das Rohr bis zum Anschlag in den Fitting einführen. Die korrekte Einschubtiefe ist durch die drei Kontrollfenster der Edelstahlpresshülse zu erkennen.
4. Schritt 4: Verpressen: Mittels geeignetem Presswerkzeug und einer je nach Fittingabmessung maßkonformen Pressbacke verpressen.
