Press-, Steck- und Schraubfittings einordnen

In dieser Kategorie treffen Verbindungsbauteile für unterschiedliche Rohrmaße, Gewinde und Leitungsverläufe zusammen. Pressfittings, Steckfittings und Schraubfittings werden nicht nach demselben Montageweg ausgewählt. Entscheidend sind zunächst das vorhandene Rohr, sein angegebenes Maß, der Anschluss am Gegenstück und die gewünschte Bauform. Die vorliegenden Artikel nennen zum Beispiel 16 x 2, 20 x 2, 26 x 3 oder 32 x 3 sowie Anschlüsse von 1/2 bis 1 1/2 Zoll. Damit lässt sich die Suche auf die Ausführung eingrenzen, die zu einem geraden Verlauf, einem Abzweig, einem Winkel oder einem Wandanschluss passt.

Die drei Verbindungsarten

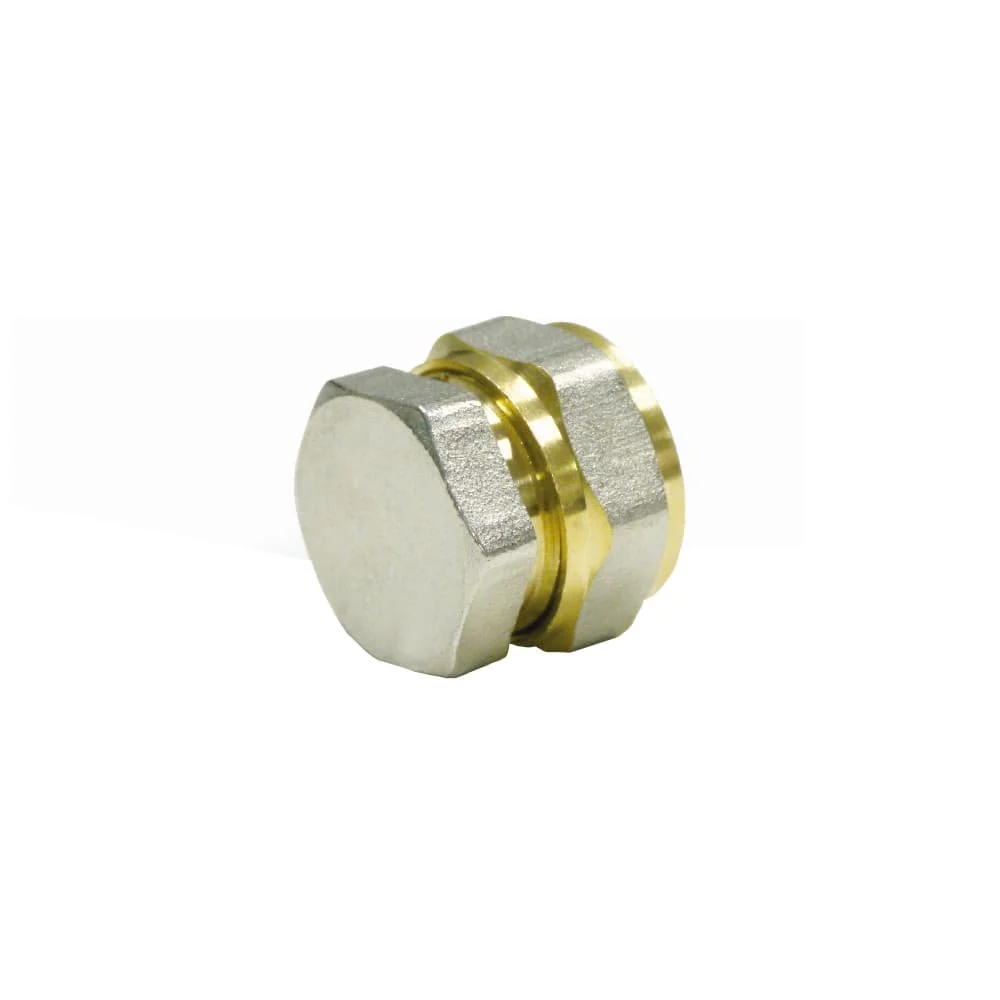

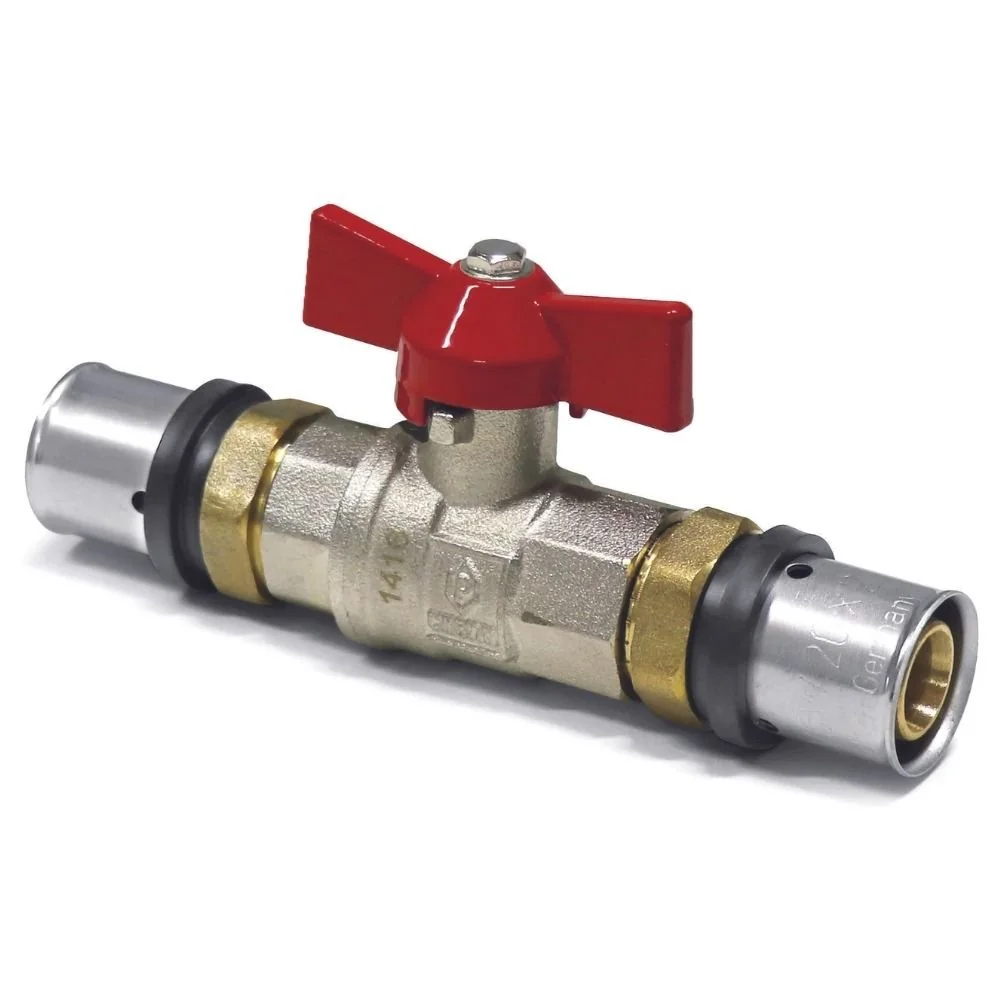

Bei Pressfittings weisen Bezeichnungen wie Presskupplung, Pressverbinder, Press-Wandwinkel oder Pressfitting T-Stück auf die Pressausführung hin. Schraubfittings werden in den Produktangaben mit Kupplung, T-Stück, Stopfen, Winkel oder O-Ring beschrieben; bei mehreren dieser Artikel wird die Montage ohne Presswerkzeug genannt. Steckfittings bilden im Kategorienamen eine eigene Richtung. Für jede Variante bleiben die angegebenen Maße und Anschlussformen maßgeblich, denn eine ähnliche Bauform mit anderem Rohrmaß ersetzt keinen passenden Anschluss.

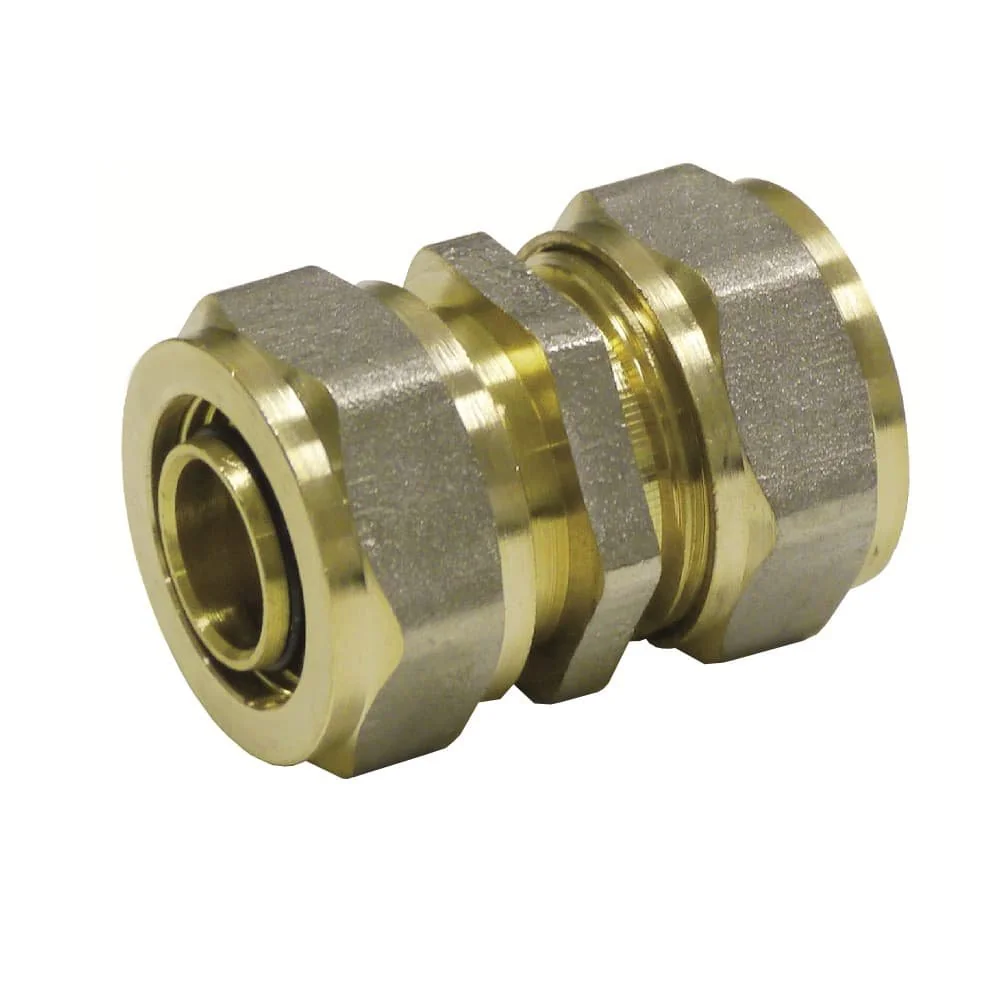

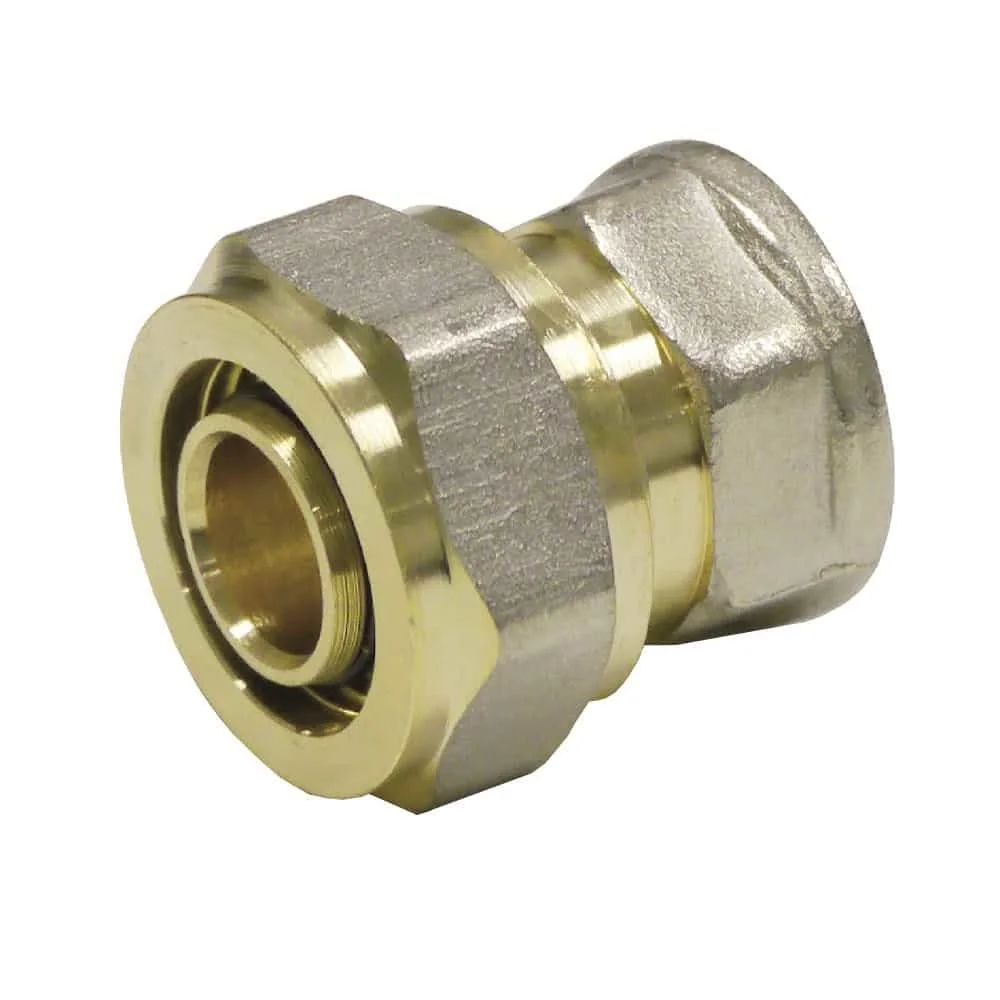

Schraubfitting Kupplung 32 x 3

Ausführung mit 3/4 Zoll AG; das Produktgewicht ist mit 0,20 kg angegeben.

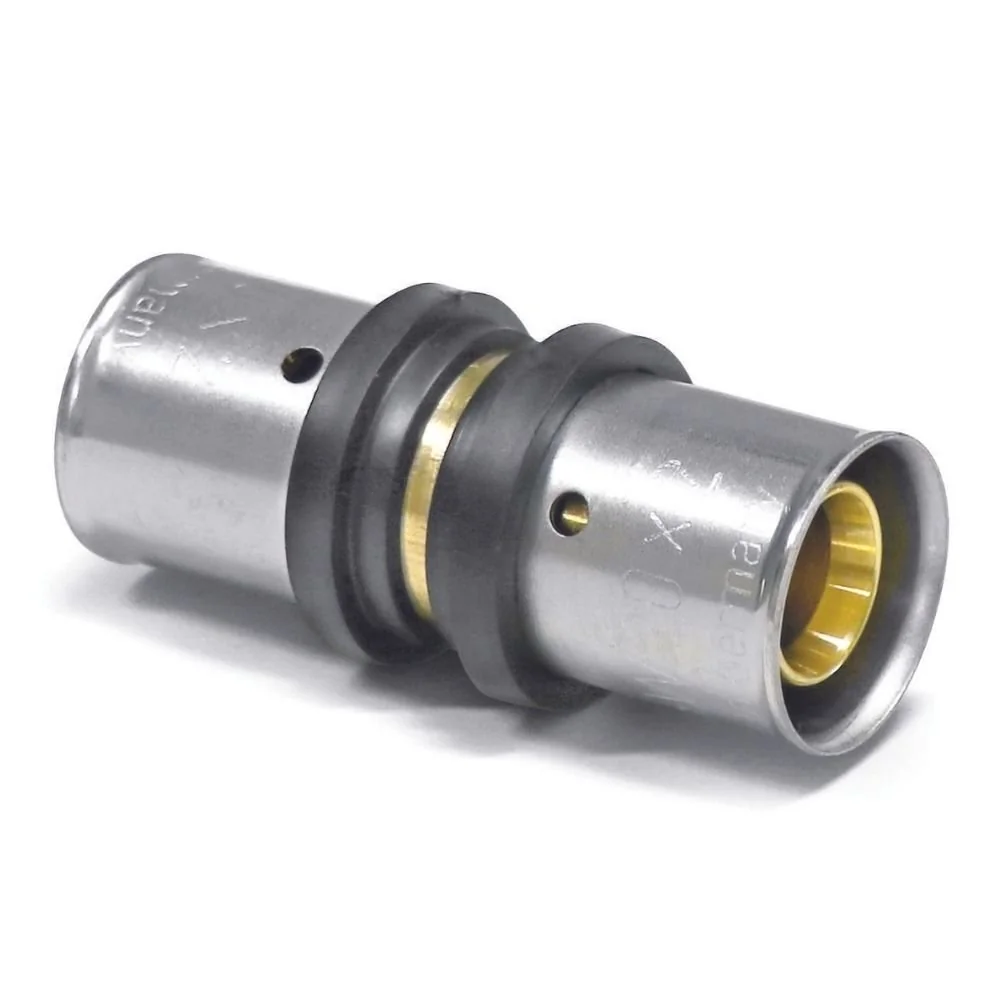

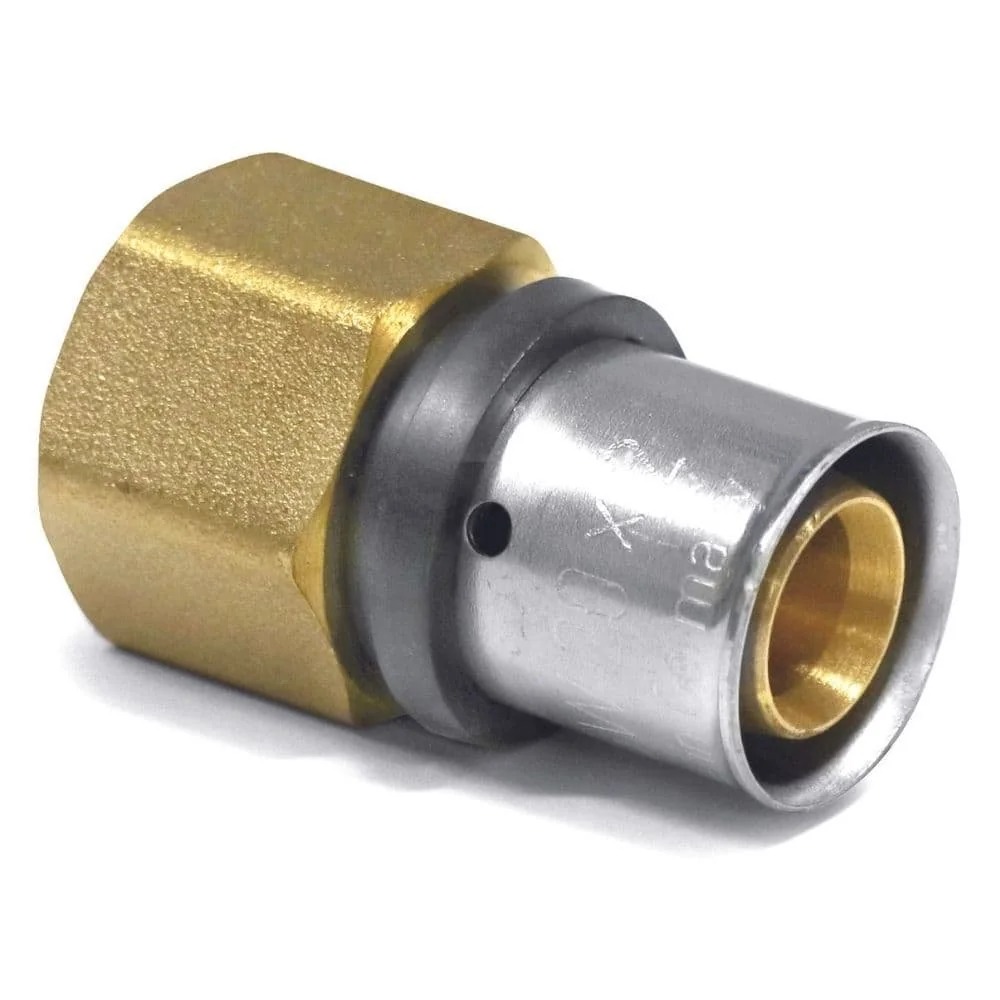

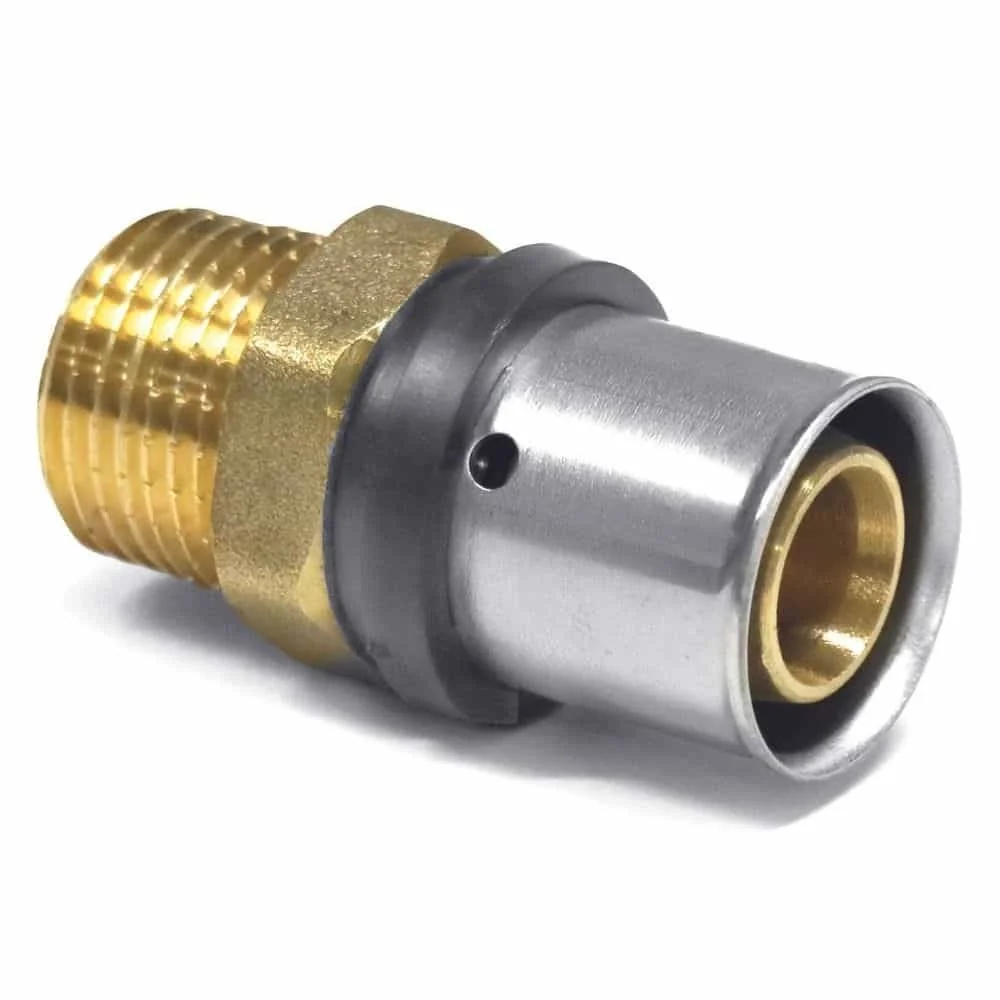

Presskupplung 32 mm

Pressfitting und Verbinder für Heizung; Gewicht laut Produktkarte: 0,12 kg.

Übergangsverschraubung 32 mm

Mit 1 Zoll IG für Mehrschichtverbundrohr; Gewicht laut Produktkarte: 0,19 kg.

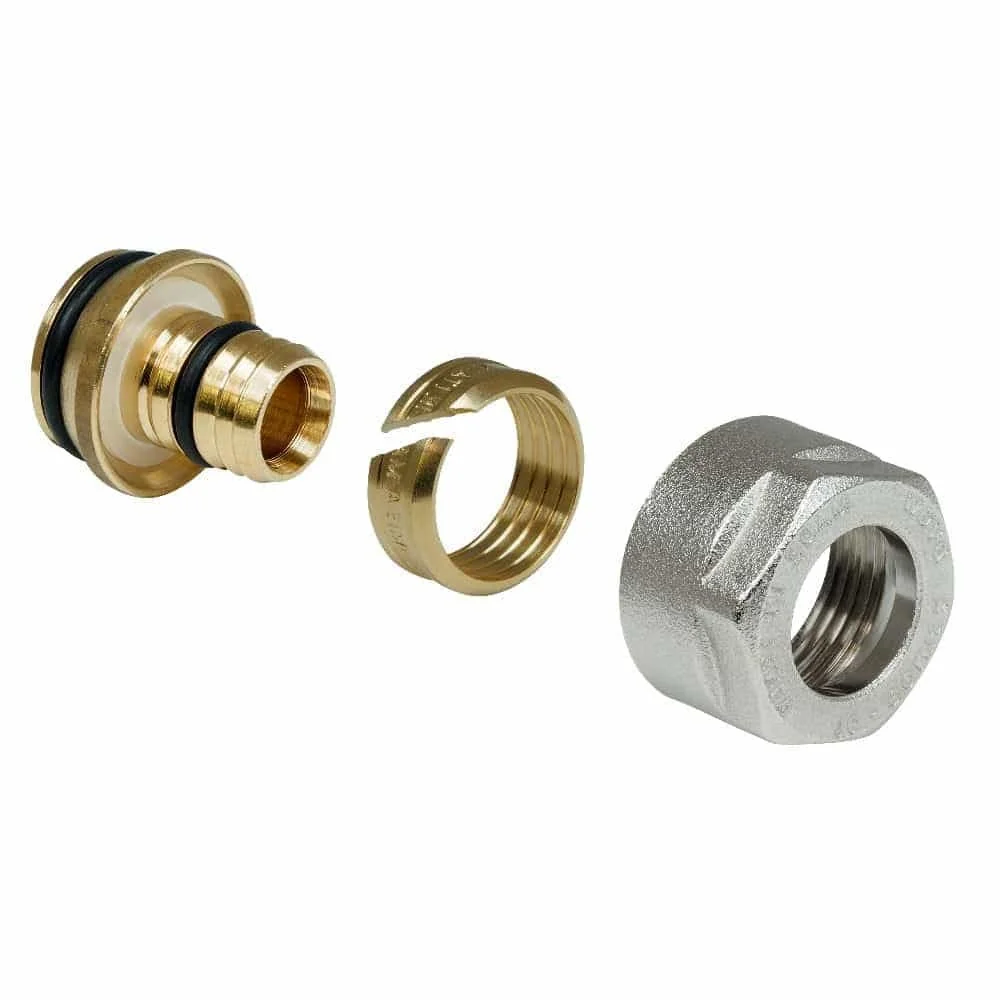

Eine weitere klar bezeichnete Variante ist die Eurokonus-Klemmringverschraubung 16 x 2 mit 3/4 Zoll für Heizung. Sie zeigt, warum Rohrmaß, Gewindeart und Anwendungsangabe gemeinsam gelesen werden.

Rohrmaß, Wandstärke und Gewinde abgleichen

Die Schreibweisen in den Artikeln haben unterschiedliche Aufgaben. 16 mm, 20 mm, 26 mm und 32 mm bezeichnen in den Produktnamen ein Rohrmaß. Eine Angabe wie 16 x 2, 20 x 2, 26 x 3 oder 32 x 3 enthält zusätzlich die Wandstärke. Deshalb ist 16 mm nicht automatisch dasselbe wie 16 x 2: Für die Auswahl muss die vollständige Bezeichnung des vorhandenen Rohres mit der Fittingangabe übereinstimmen. Bei einer Reduzierung werden mehrere Maße zusammengeführt, etwa 26 x 3 – 16 x 2 – 26 x 3 oder 32 x 3 – 16 x 2. Solche Artikel sind von geraden Kupplungen mit gleichem Maß zu unterscheiden.

AG, IG und Übergang

AG steht für Außengewinde, IG für Innengewinde. In den Artikeln finden sich zum Beispiel 3/4 Zoll AG, 1/2 Zoll IG, 1 Zoll IG und 1 1/2 Zoll IG. Das Zollmaß beschreibt den Gewindeanschluss, während 20 x 2 oder 32 x 3 das Rohrmaß nennt. Bei einem Übergang werden diese Angaben miteinander kombiniert. Ein 32-mm-Pressfitting mit 1 Zoll IG verlangt daher einen anderen Anschluss am Gegenstück als eine 32-x-3-Kupplung mit 3/4 Zoll AG. Vor der Auswahl werden beide Seiten der Verbindung notiert: Rohrmaß, Wandstärke, Gewinderichtung und Zollgröße.

Pressen, Stecken oder Schrauben

Die Verbindungsart bestimmt den weiteren Montageweg. Bei einem Pressfitting stehen Presskupplung, Pressverbinder, Press-Wandwinkel oder Press-T-Stück im Vordergrund. Der Artikelname beschreibt zusätzlich das Rohrmaß und manchmal einen Gewindeübergang. Bei Schraubfittings werden Kupplungen, T-Stücke, Stopfen und Winkel angeboten; in mehreren Produktkarten wird eine Montage ohne Presswerkzeug genannt. Das kann für eine Planung relevant sein, ersetzt aber nicht den Abgleich der konkreten Anschlussdaten. Bei einem Steckfitting ist die Steckverbindung der namensgebende Suchpunkt. Deshalb werden Press-, Steck- und Schraubausführung nicht allein nach dem Durchmesser gemischt, sondern nach Verbindungstyp und Anschluss zusammengestellt.

Auch ein O-Ring gehört nur zu den Artikeln, bei denen er ausdrücklich genannt wird. Ein Beispiel ist das 26-mm-Schraubfitting mit O-Ring. Bei anderen Varianten darf dieses Detail nicht vorausgesetzt werden. Gleiches gilt für Angaben wie Eurokonus, Montageplatte oder eine bestimmte Presskontur: Sie gehören zur jeweiligen Produktbeschreibung und sind keine pauschalen Eigenschaften jeder Fittingart.

Bauformen für Leitungsverläufe

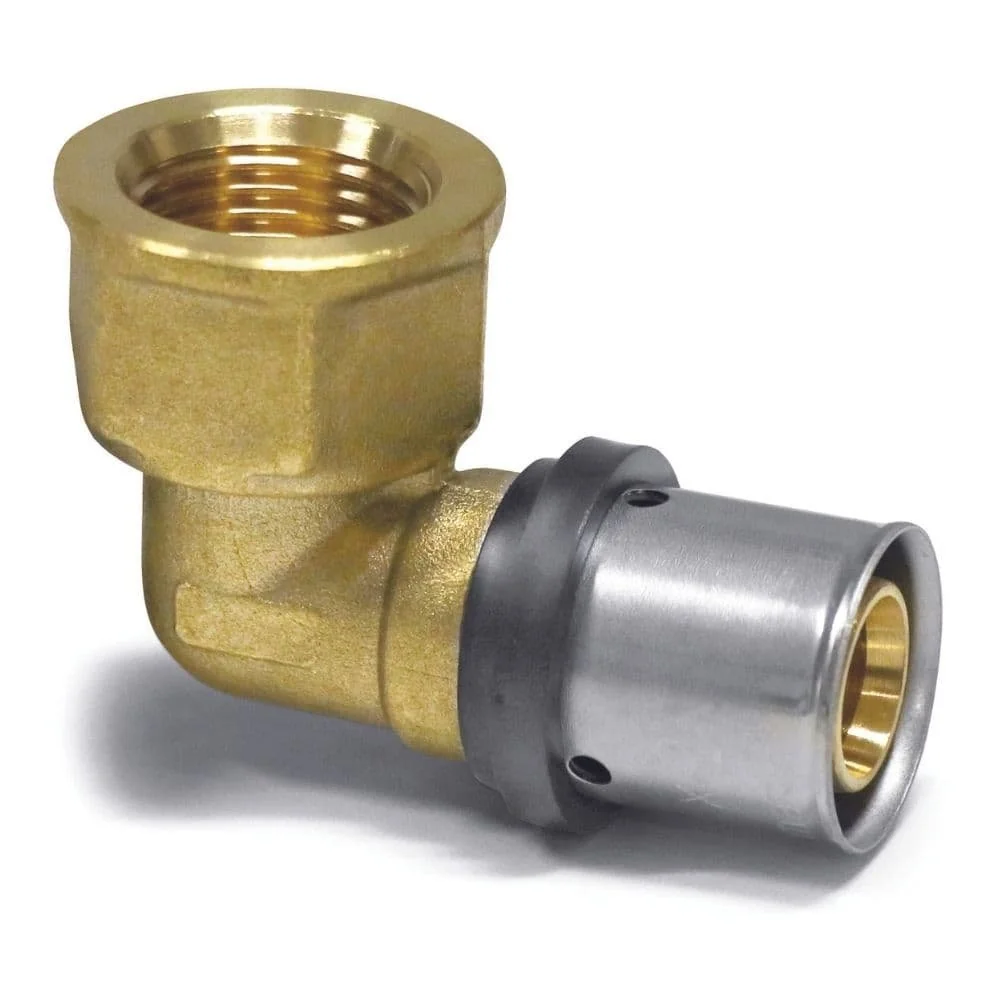

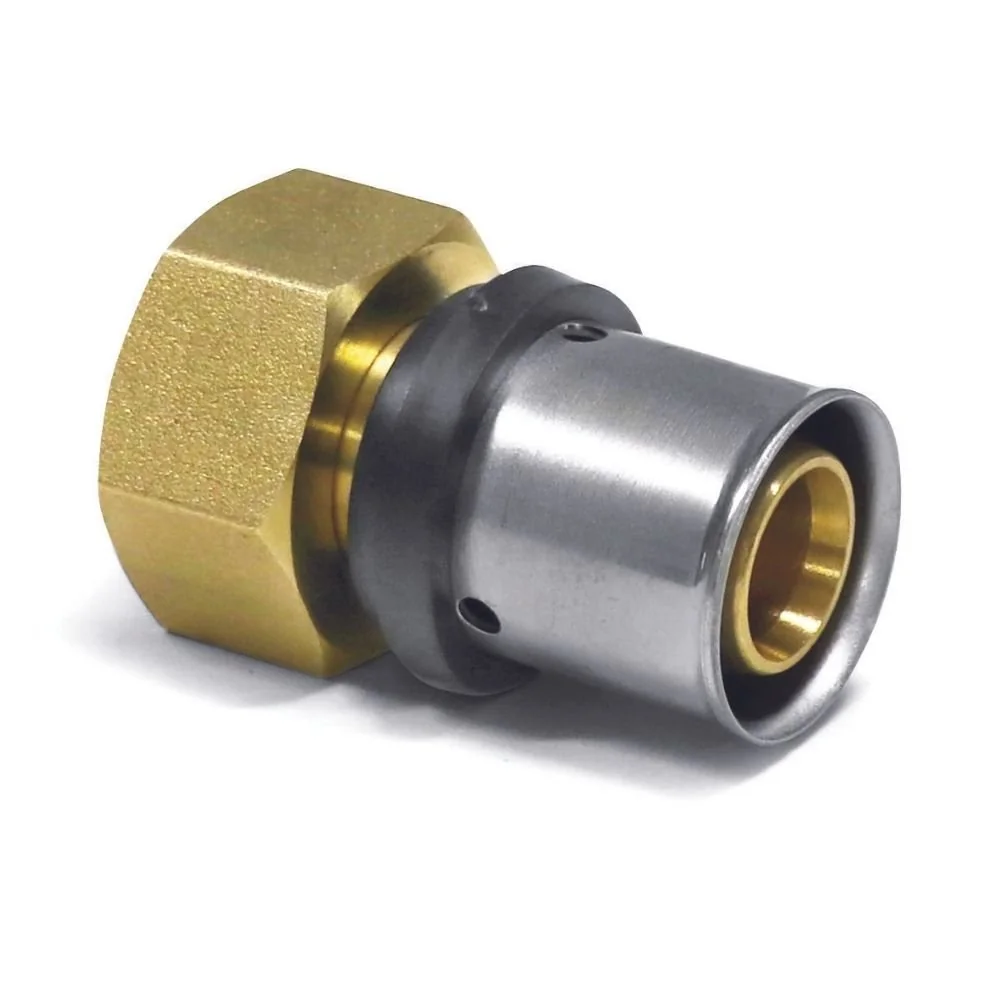

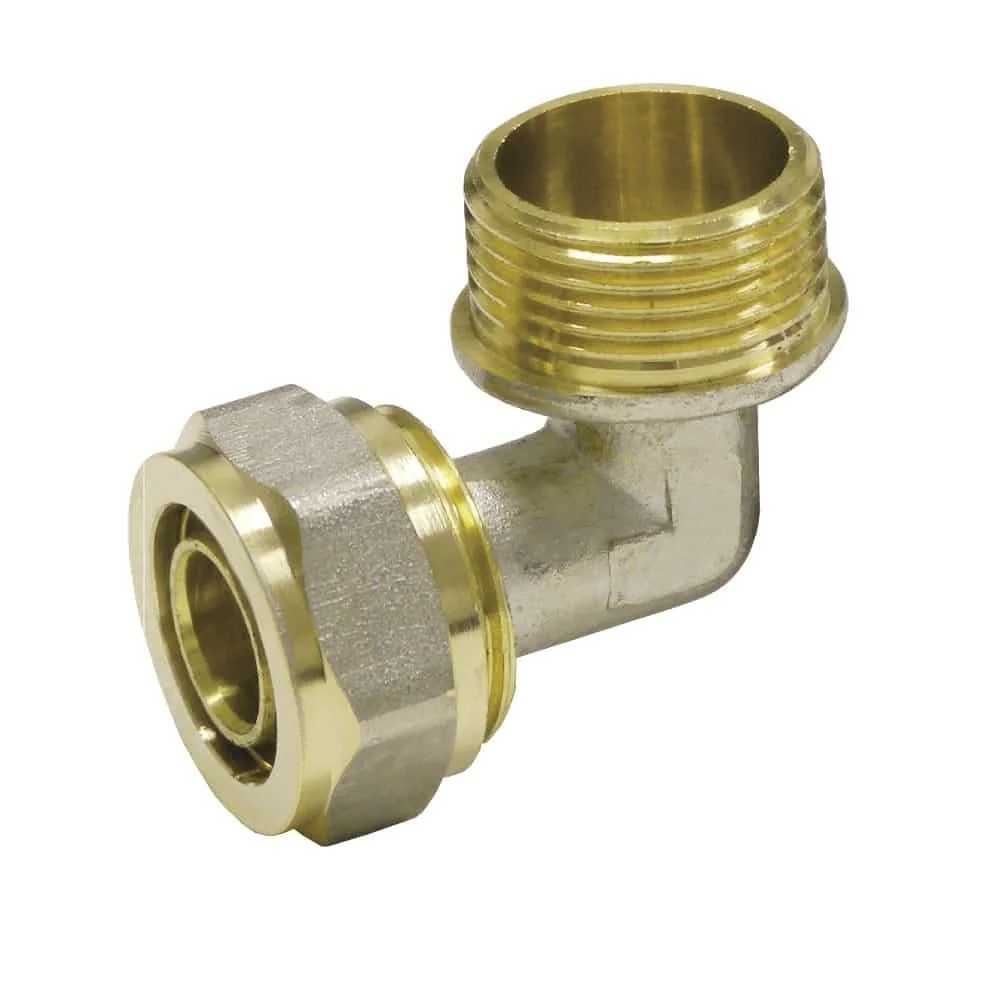

Die Bauform richtet sich nach dem Verlauf der Leitung. Kupplungen und Verbinder stehen für gerade Verbindungen oder für einen Übergang, wenn die Artikelbezeichnung unterschiedliche Rohr- und Gewindemaße nennt. Übergangsverschraubungen kombinieren beispielsweise 32 mm mit 1 Zoll IG oder 26 x 3 mit 1 1/2 Zoll IG. Übergangswinkel verbinden diesen Auswahlpunkt mit einer Richtungsänderung. Die Bezeichnung bleibt dabei wichtig: Ein 20-x-2-Übergangswinkel mit 1/2 Zoll AG ist nicht dasselbe wie ein 26-x-3-Winkel mit 3/4 Zoll AG.

T-Stücke und Reduzierungen

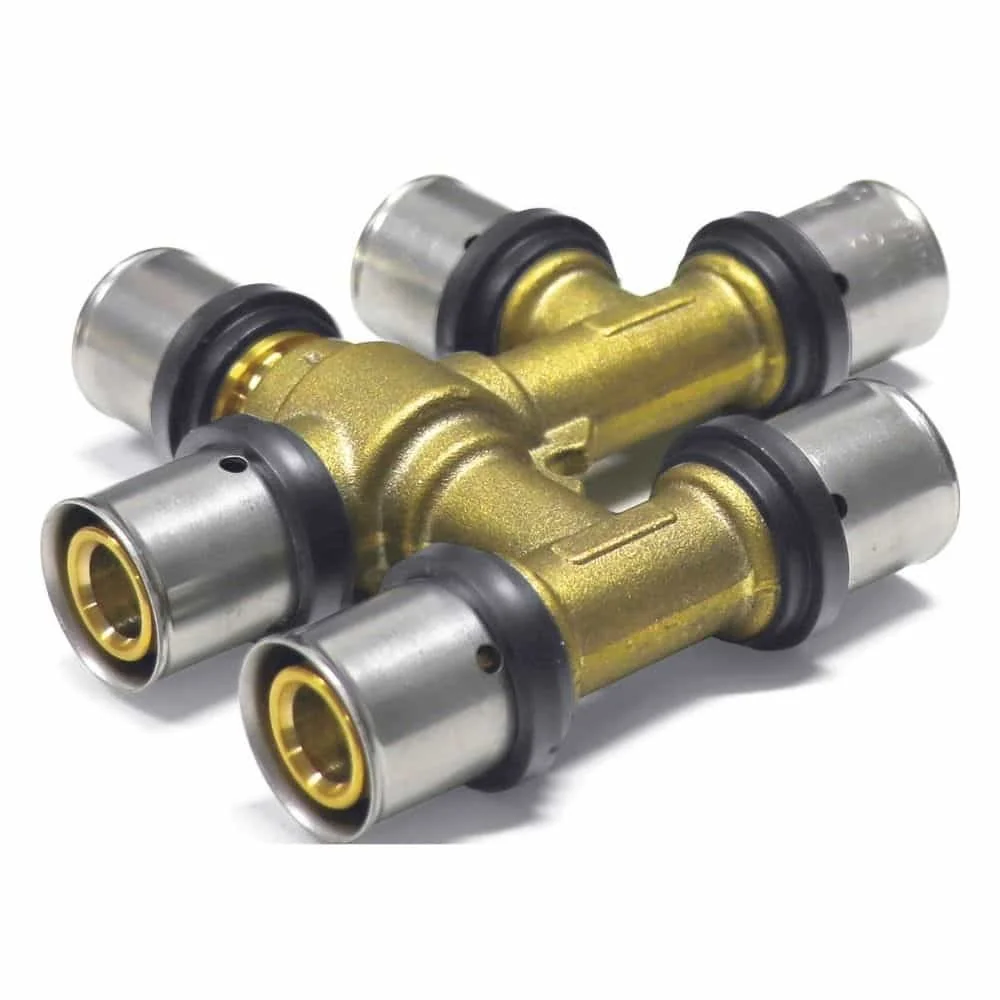

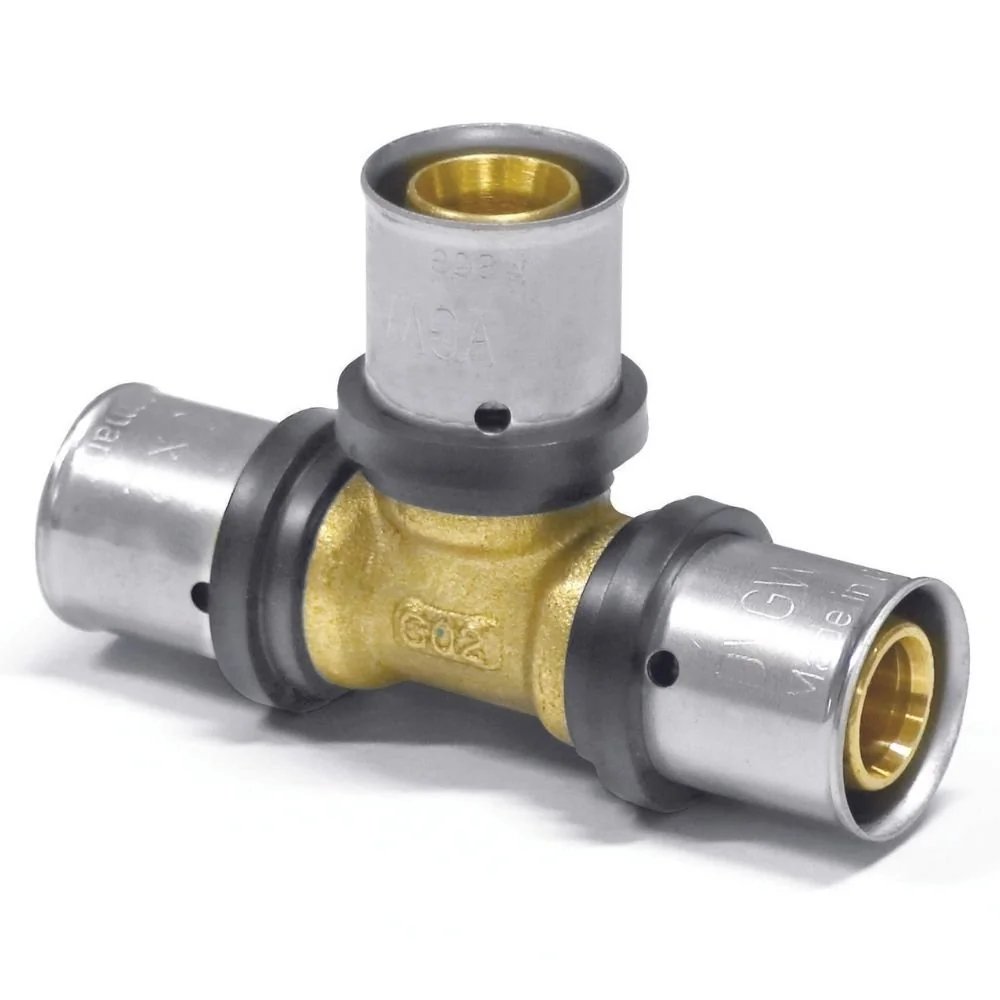

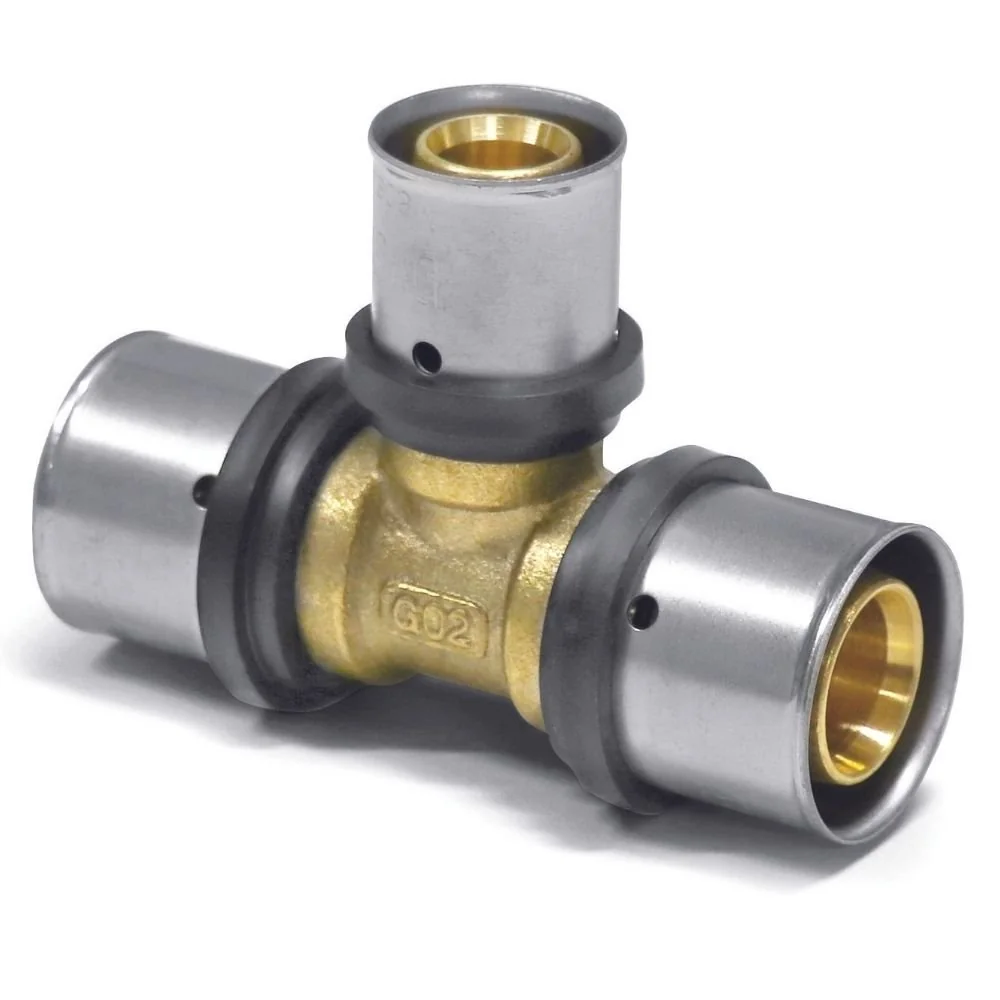

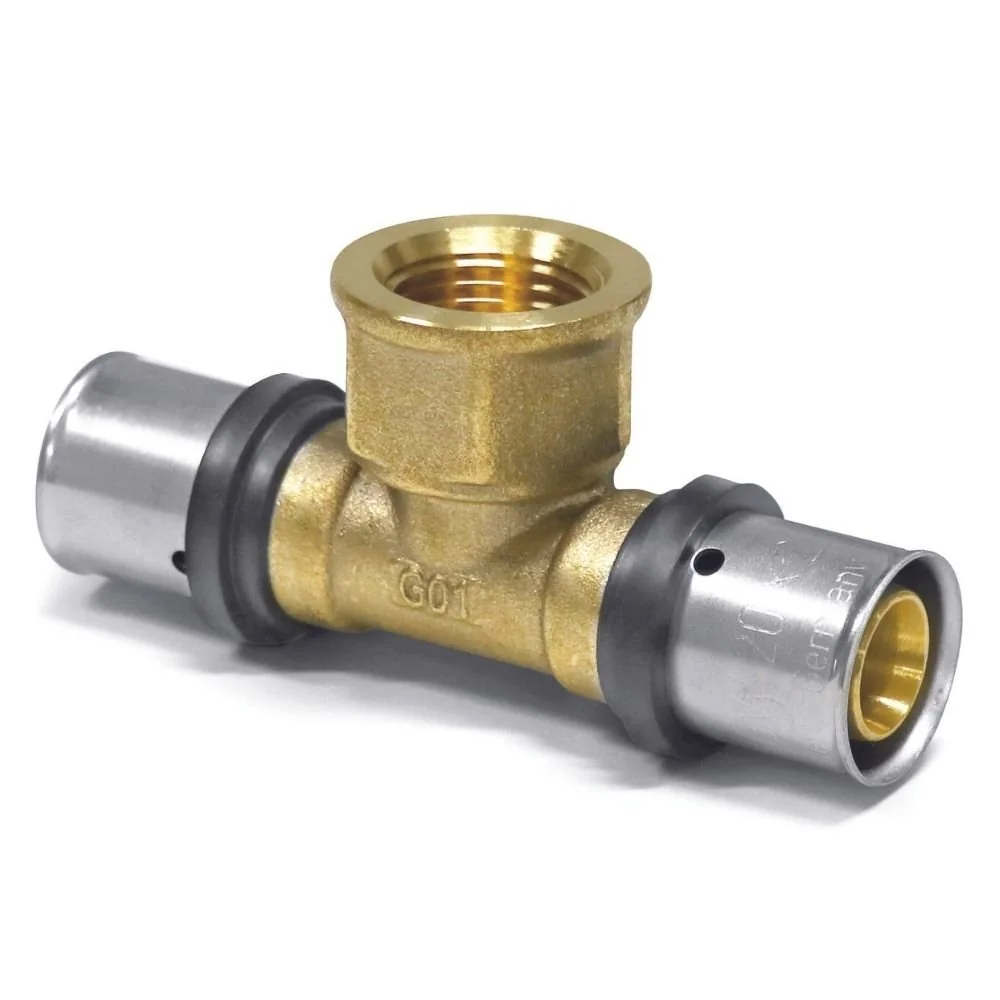

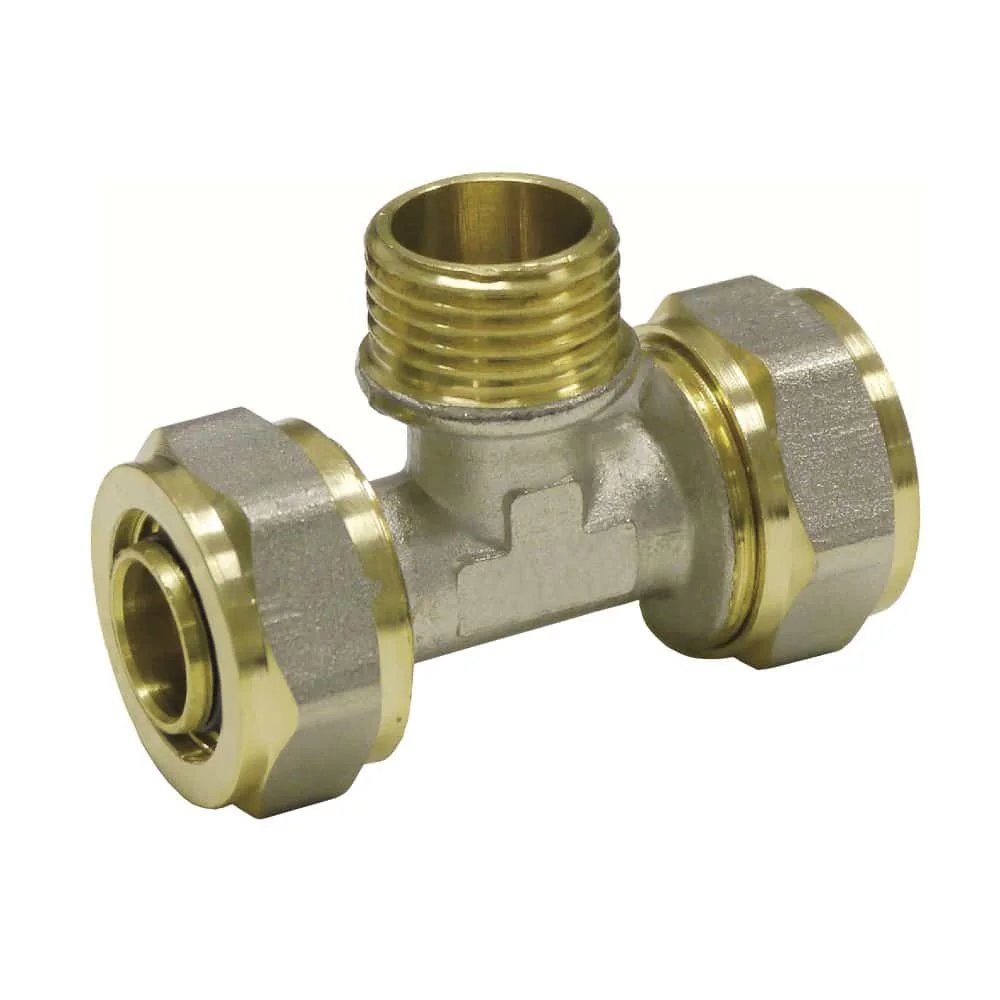

Ein T-Stück wird gewählt, wenn drei Anschlüsse in einer Leitungsführung zusammenkommen. Die Artikel im Faktenbestand nennen gerade T-Stücke, T-Stücke mit Innengewinde, T-Stücke mit Außengewinde, kreuzungsfreie T-Stücke und reduzierte Ausführungen. Beim reduzierten T-Stück 26 x 3 – 16 x 2 – 26 x 3 ist die mittlere Abzweigung kleiner als die beiden äußeren Anschlüsse. Andere Varianten nennen 20 x 2 – 16 x 2 – 20 x 2. Alle drei Werte müssen zur geplanten Rohrführung passen.

Winkel und Wandanschlüsse

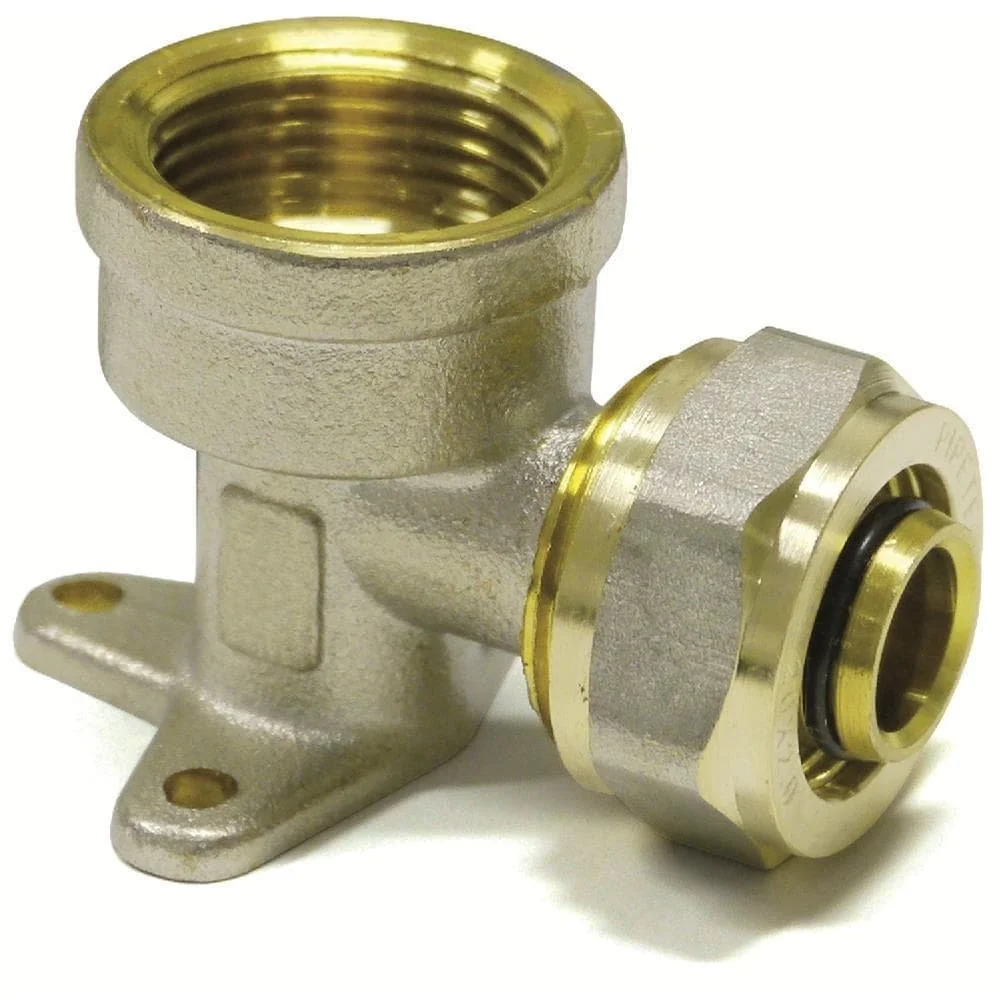

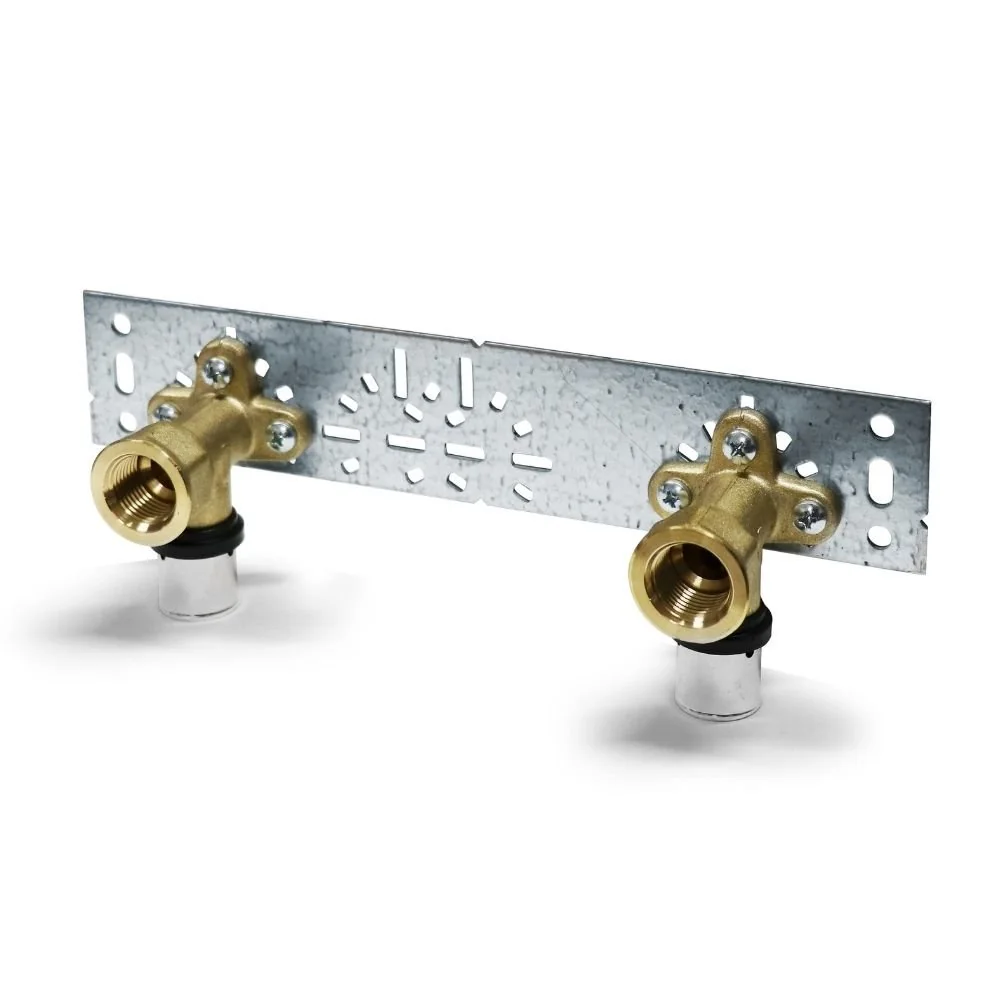

Winkel, Wandwinkel und Wanddurchführungen führen die Leitung in eine andere Richtung oder an einen festen Anschlusspunkt. Bei einem Wandwinkel können Montageplatte, Innengewinde und Rohrmaß gemeinsam in der Bezeichnung stehen. Die Produktkarten nennen zum Beispiel 16 x 2 mit 1/2 Zoll IG, 20 x 2 mit 1/2 Zoll IG sowie Wandwinkel mit Montageplatte. Für die Auswahl sind daher nicht nur 16 oder 20 mm, sondern auch Ausführung, Gewinde und mögliche Plattenangabe zu beachten.

Heizung, Trinkwasser und Rohrsysteme

In den vorliegenden Produktangaben werden Heizung, Sanitär, Trinkwasser, Mehrschichtverbundrohr und Verbundrohr an unterschiedlichen Stellen ausdrücklich genannt. Diese Hinweise ordnen den jeweiligen Artikel ein; sie lassen sich nicht automatisch auf jede Kupplung, jeden Winkel oder jedes T-Stück übertragen. Für Heizungsrohre finden sich beispielsweise Eurokonus-Klemmringverschraubungen mit 16 x 2 und 3/4 Zoll. Andere Artikel nennen Heizung zusammen mit 32 mm, 26 mm oder einem T-Stück. Bei Trinkwasseranschlüssen muss die dafür angegebene Ausführung des konkreten Artikels vor der Zusammenstellung berücksichtigt werden.

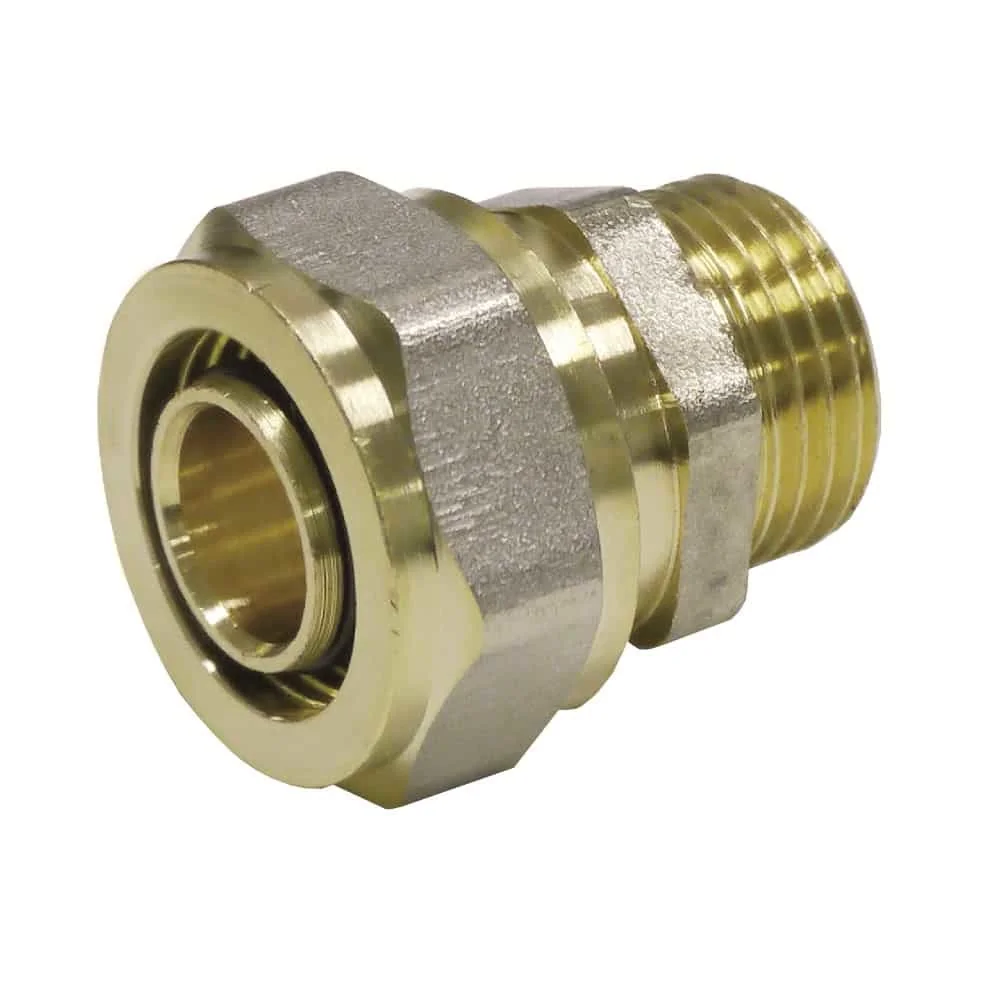

Auch Mehrschichtverbundrohr ist eine konkrete Angabe und kein Sammelbegriff für jedes Rohr in der Kategorie. Die Press-Übergangsverschraubung 32 mm mit 1 Zoll IG nennt Mehrschichtverbundrohr ausdrücklich. Ein Schraubfitting mit 16 mm und 3/4 Zoll IG nennt Verbundrohr. Diese Unterschiede helfen dabei, das Rohrsystem und den Anschluss zusammenzuführen, ohne aus einem ähnlichen Maß eine andere Material- oder Einsatzangabe abzuleiten.

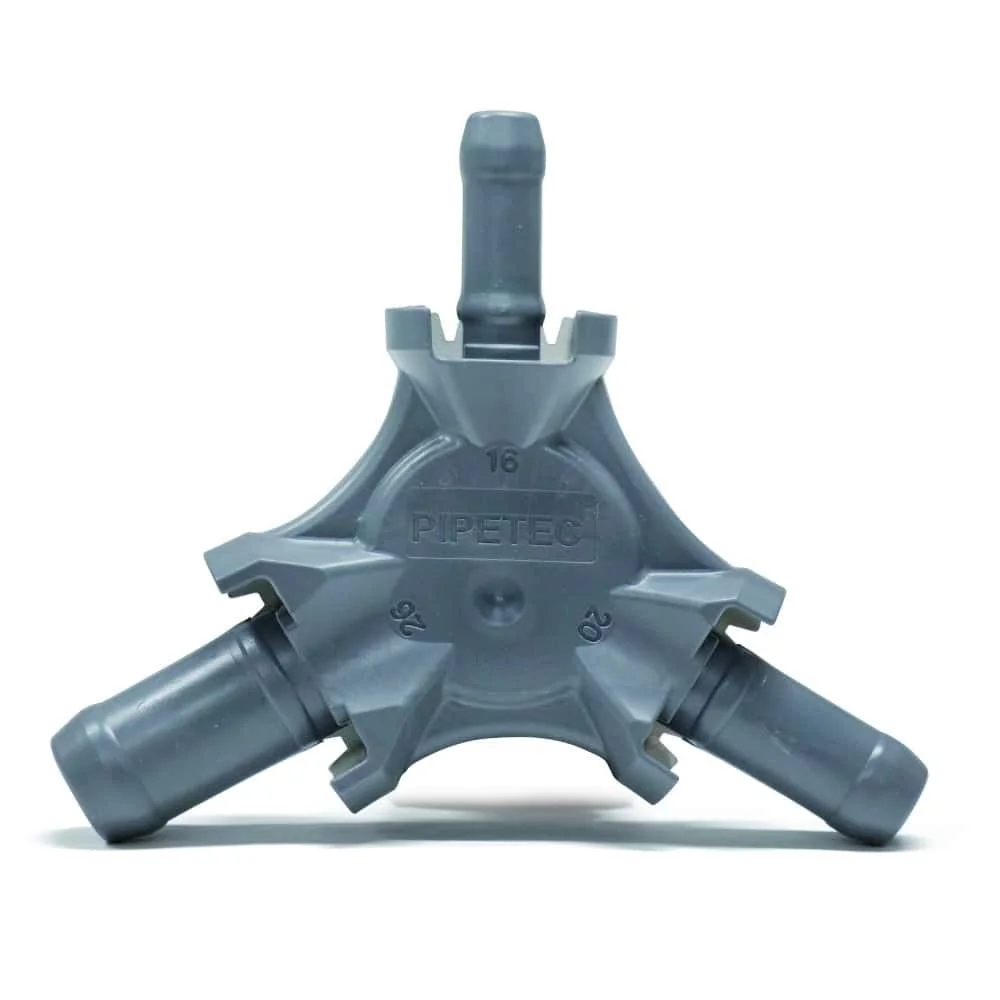

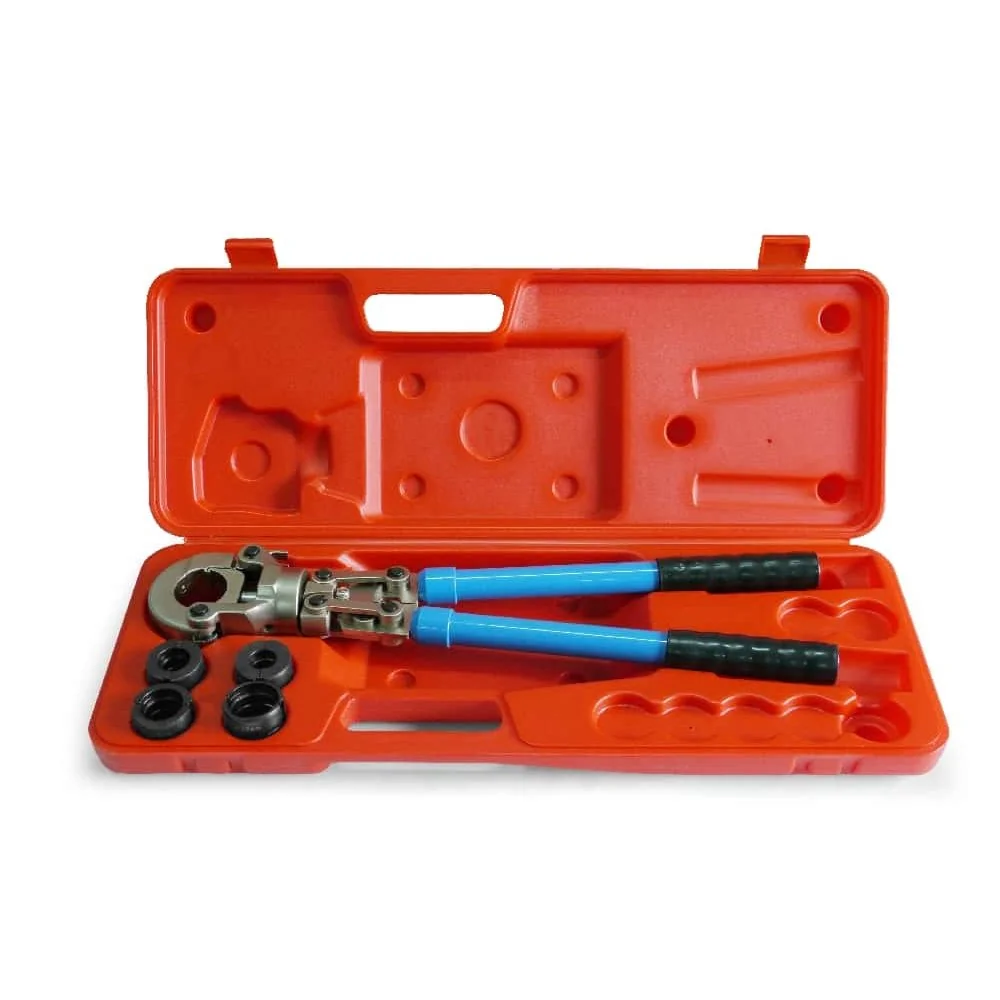

Werkzeug und Montageplanung

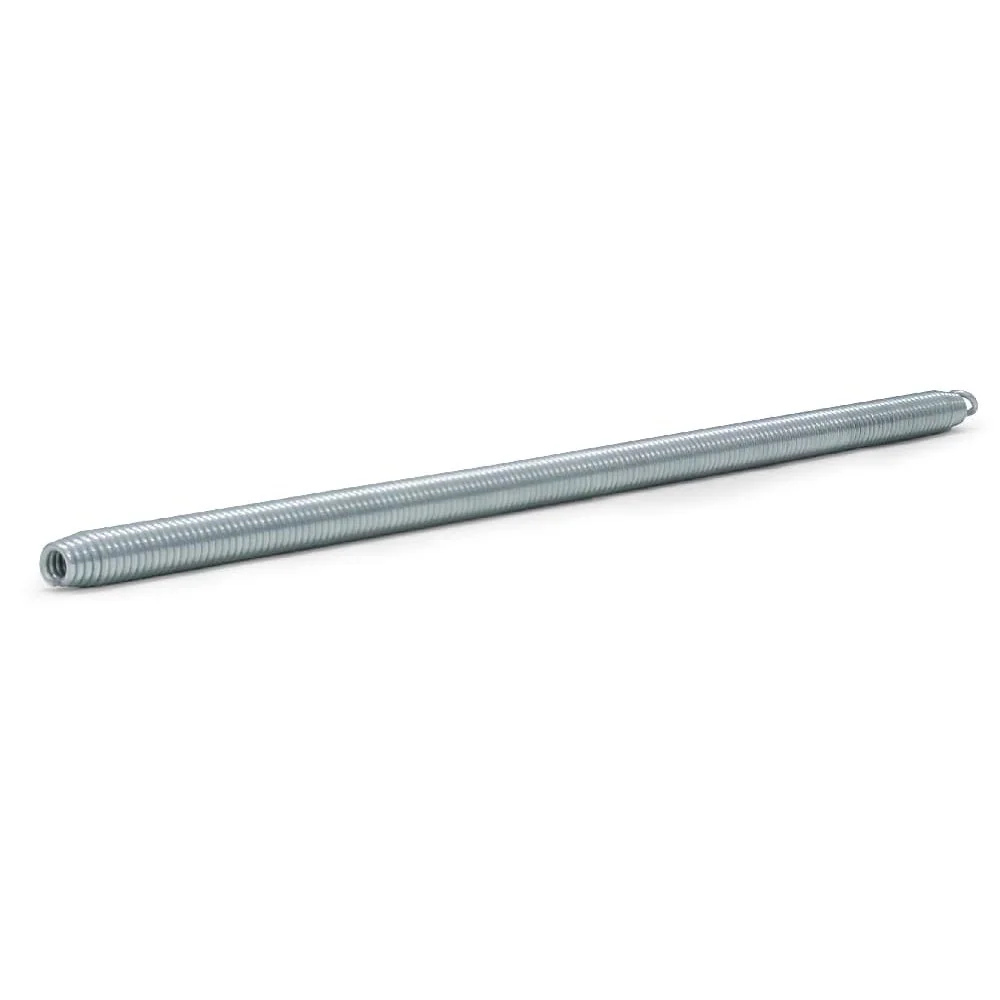

Neben Fittings erscheinen im Sortiment auch Zubehörartikel, die bereits im Namen auf den Arbeitsschritt hinweisen: eine Rohrschere 40 mm für Kunststoffrohr und Mehrschichtverbundrohr, Innenbiegefedern für 26 mm beziehungsweise 26 x 3,0 mm sowie Außenbiegefedern für 20 x 2,0 mm und 26 mm. Diese Artikel sind nach Werkzeugtyp und dem genannten Rohrmaß zu trennen. Ein Werkzeugname ersetzt nicht die Anschlussauswahl des Fittings. Für die Planung werden deshalb zuerst Rohr und Verbindung festgelegt; erst danach wird geprüft, ob ein Schneid-, Biege- oder Abdichtungszubehör zum konkreten Arbeitsschritt gehört.

Welcher Fitting passt zur Aufgabe?

Die folgende Übersicht fasst die wichtigsten Suchwege zusammen. Sie beschreibt keine zusätzlichen Produkte, sondern ordnet die in den Artikeln vorkommenden Bauformen nach ihrer Aufgabe.
