Schlauchkupplung: passende Verbinder nach Anschluss wählen
Von Messing-Verschraubungen und Schlauchtüllen über Storz-Übergänge bis zu W4-Edelstahlschellen: Hier lassen sich Anschlüsse nach Gewinde, Schlauchmaß und Bauform zuordnen.
Schlauchkupplung passend zur Aufgabe auswählen
Eine Schlauchkupplung verbindet einen Schlauch mit einem Gewinde, einem Gerät, einem zweiten Schlauch oder einem Systemanschluss. Für die Auswahl zählen nicht nur die Bezeichnung, sondern vor allem Anschlussart, Schlauchmaß und Bauform. Ein Innengewinde wird anders angeschlossen als ein Außengewinde. Eine Tülle nimmt den Schlauch auf, eine Schelle fixiert ihn, und ein Storz-Übergang verbindet zwei Storz-Seiten mit einem anderen System.

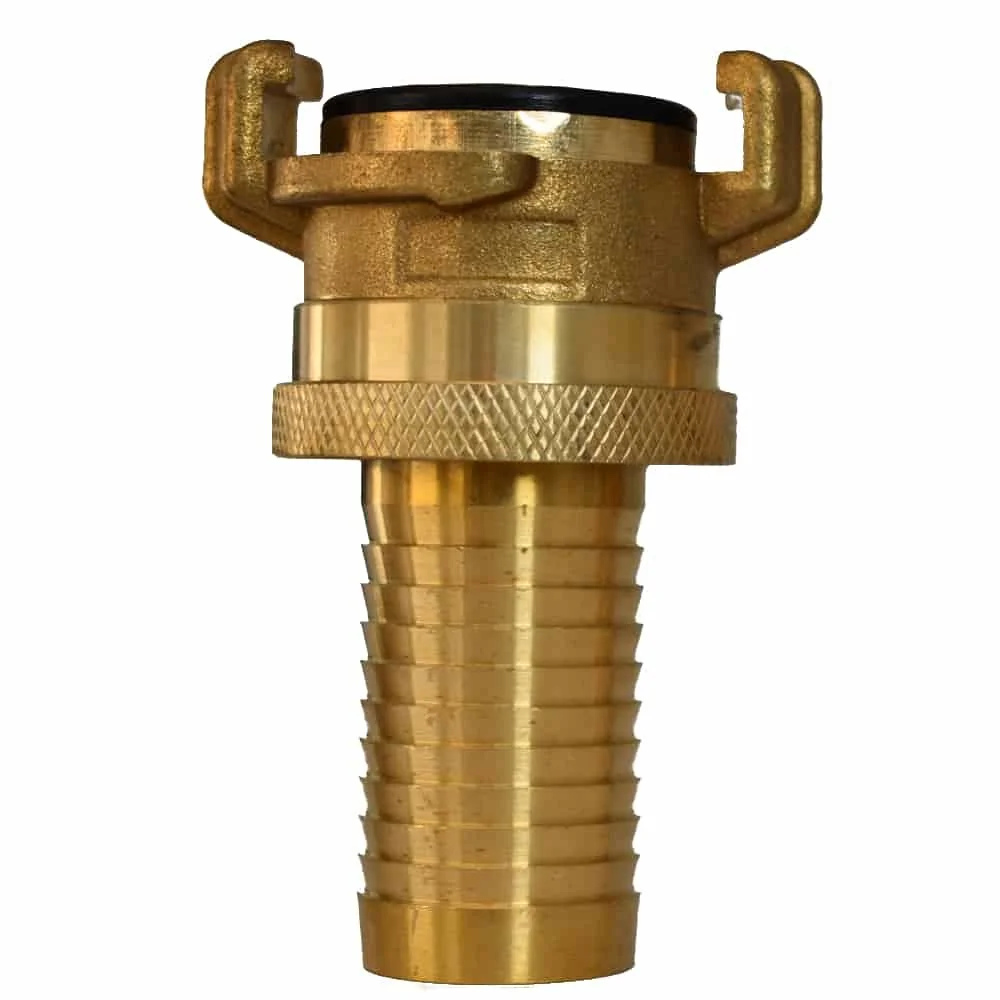

Im Sortiment finden sich Messing-Verschraubungen, Gewindestücke, Schlauchtüllen, Saugkupplungen, Winkel, T-Stücke, Y-Verteiler, Storz-Adapter, Fußventile, Rückschlagventile, Spritzdüsen und W4-Edelstahlschellen. Die Größen reichen in den Produktangaben von 3/4 Zoll bis 2 Zoll; bei Schlauchanschlüssen werden unter anderem 13, 25, 32 und 40 mm genannt. Damit lässt sich die Auswahl an der vorhandenen Leitung ausrichten.
Am einfachsten ist folgende Reihenfolge: vorhandenen Anschluss bestimmen, Außenmaß des Schlauches messen, Bauform nach der Einbausituation wählen und erst danach Material sowie Zusatzfunktion vergleichen. Die Beispiele unten bleiben bei den Angaben, die in den Produktkarten dieser Kategorie genannt werden.
Anschlussseite, Schlauchmaß und Bauform
Tülle oder Verschraubung
Eine Schlauchtülle wird in den Schlauch eingeschoben oder auf ihn aufgesetzt. Bei einer Verschraubung kommen je nach Ausführung Innengewinde, Überwurfmutter und Tülle zusammen. Die 2/3-Schlauchverschraubung aus Messing ist mit 1 Zoll Innengewinde und 25 mm Schlauchanschluss angegeben; die 3/4-Zoll-Winkelversion nennt 13 mm.
Innen- oder Außengewinde

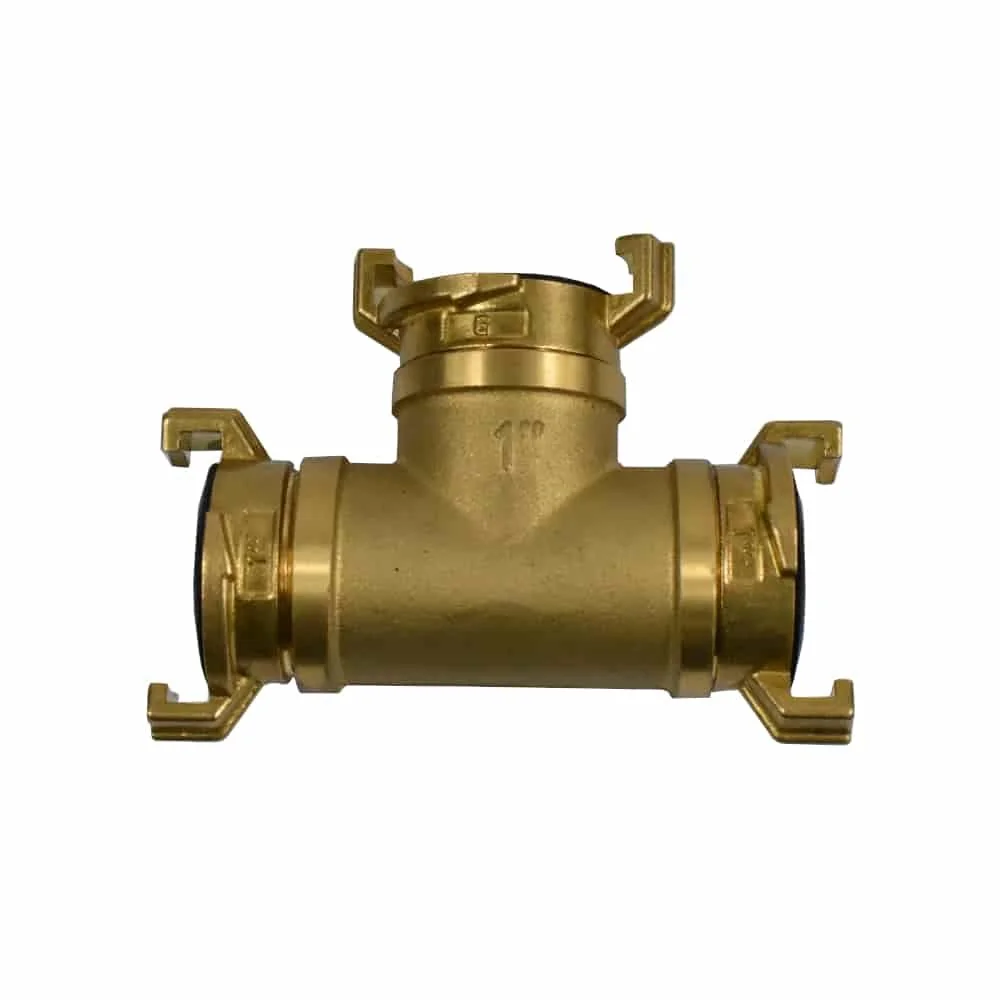

IG steht für Innengewinde, AG für Außengewinde. Ein Gewindestück mit 1 Zoll Innengewinde wird auf ein passendes Außengewinde gesetzt; ein Gewindestück mit 1 Zoll Außengewinde übernimmt die umgekehrte Seite. Das T-Stück ist mit drei 1-Zoll-Gewinden in IG/AG beschrieben.
Storz und Klauenverbindung

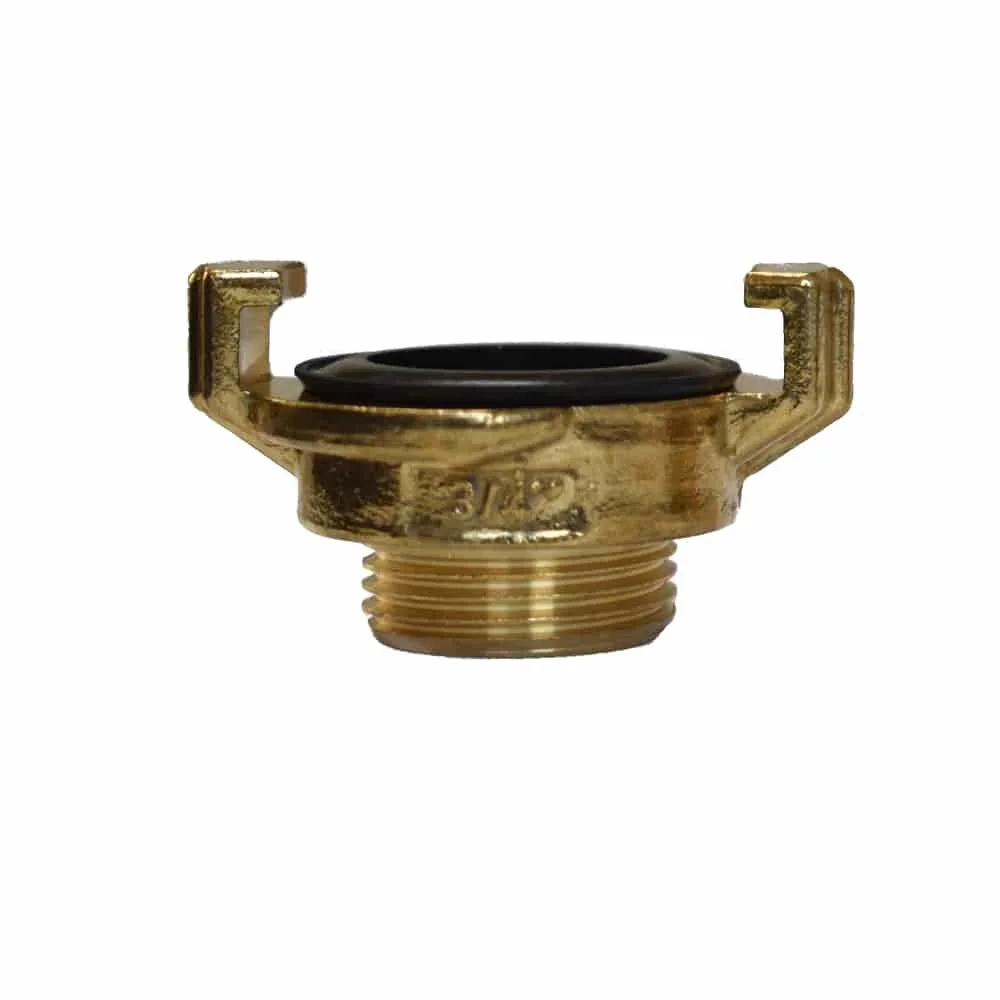

Bei Storz werden die Knaggenteile ineinandergesteckt und verdreht. Die Produktangaben nennen Übergänge für D, C und B sowie eine B-C-Reduzierung. Gewindestücke mit Schnellkupplung gehören zur Klauenkupplung; beim Gewindestück mit 3/4 Zoll Außengewinde sind etwa 26 mm Gewinde und 40 mm Knaggenabstand genannt.
Saugseite und Abzweig

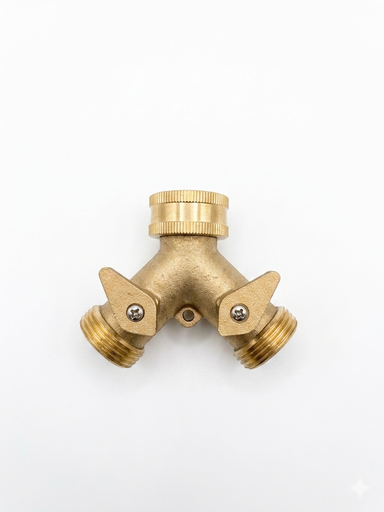

Für eine Saugleitung gibt es Fußventile mit Rückschlagventil und Saugkorb. Die angegebenen Anschlussgrößen umfassen 1 1/4, 1 1/2 und 2 Zoll. Ein Y-Verteiler mit Absperrhahn teilt den Leitungsweg; ein T-Stück führt drei 1-Zoll-Gewinde zusammen.
Varianten nach der Anschlussaufgabe ordnen

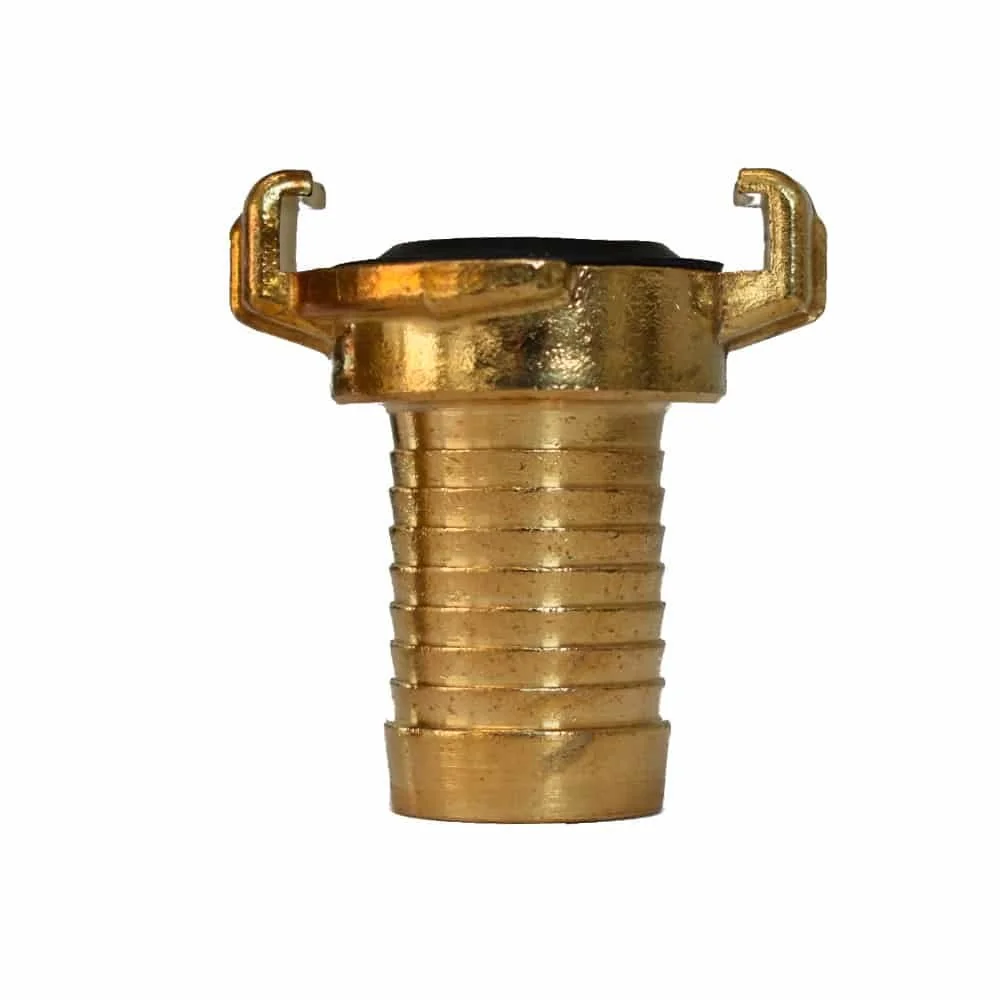

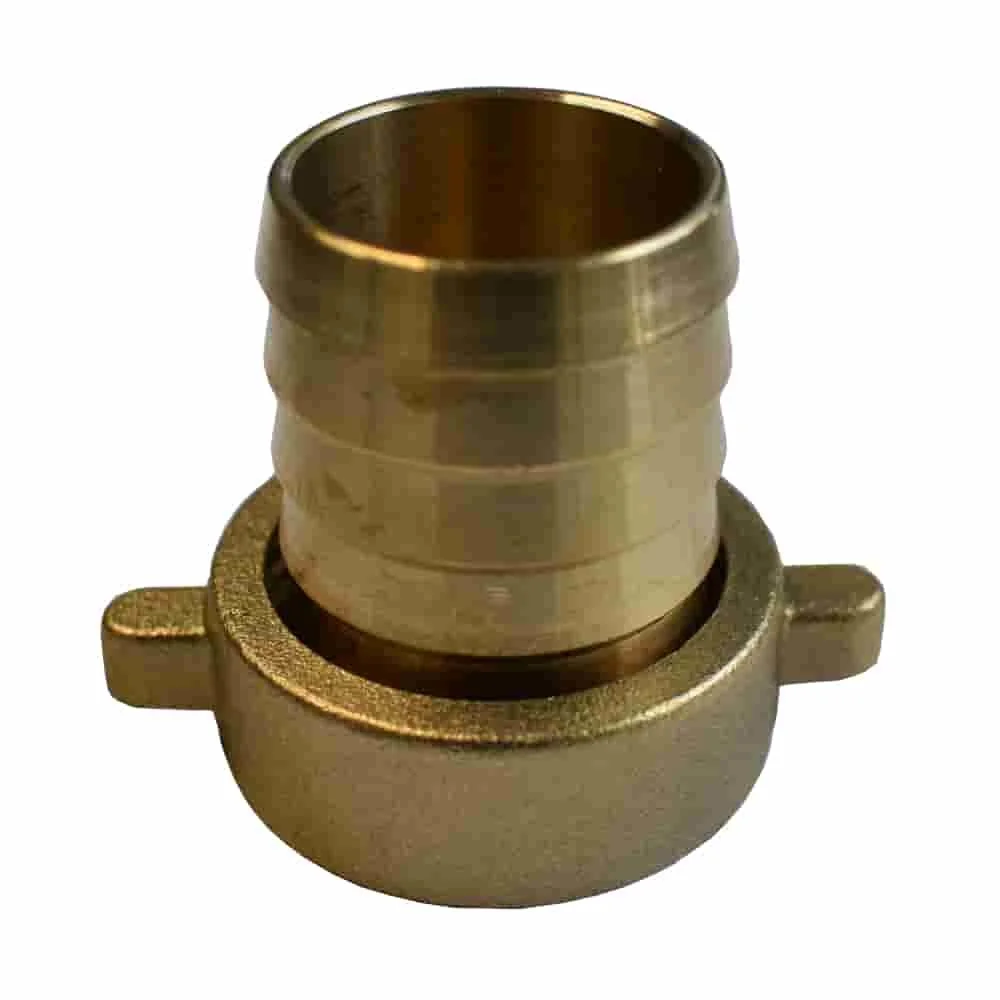

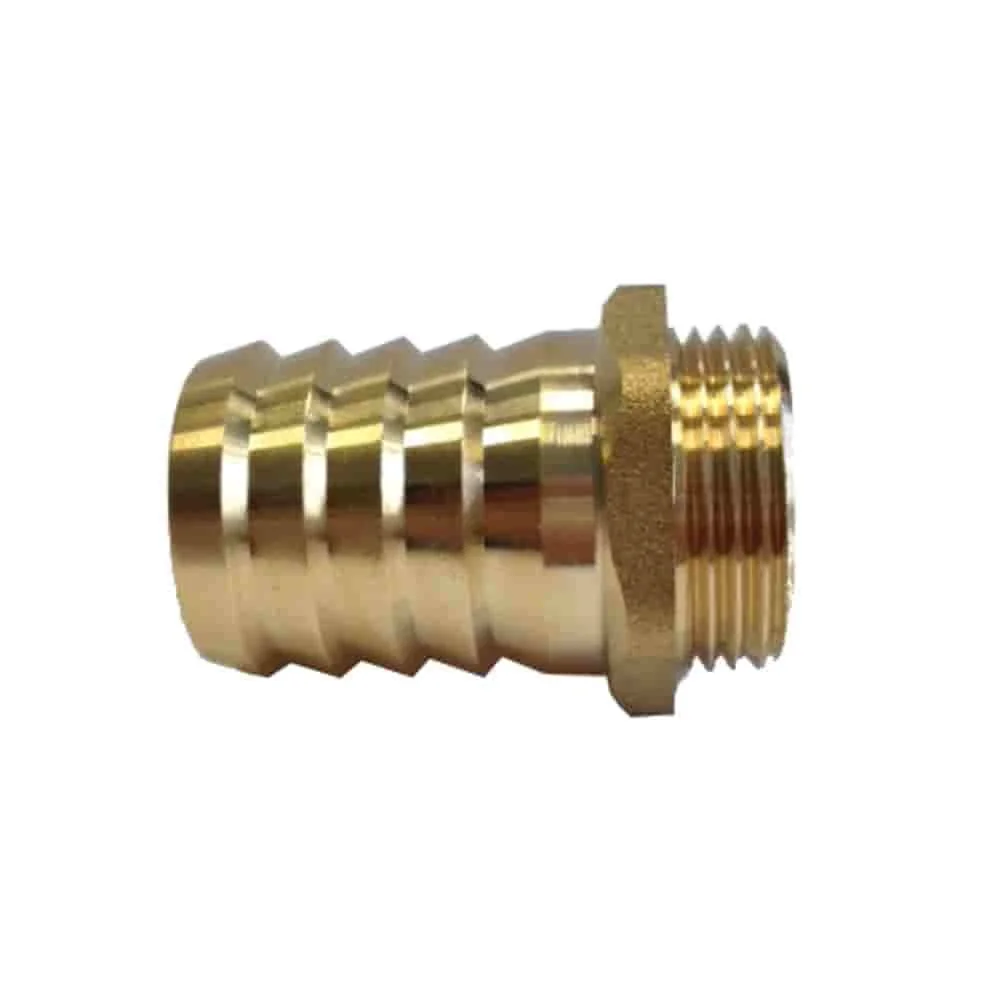

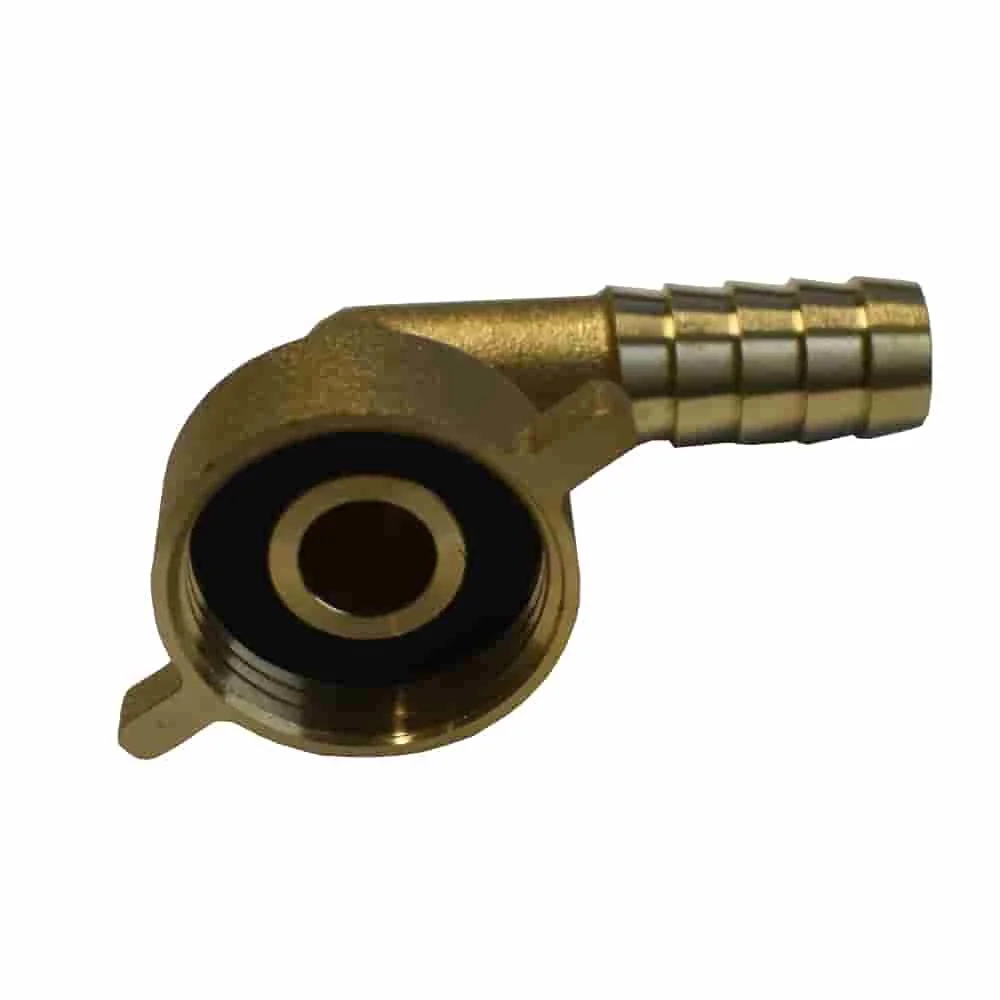

Für einen geraden Schlauchanschluss mit festgelegtem Maß kommen Tüllen oder Verschraubungen infrage. Die Messing-Schlauchverschraubung mit 1 1/2 Zoll Innengewinde ist für einen 40-mm-Schlauchanschluss beschrieben. Der Messing-Schlauchstutzen mit 1 Zoll Außengewinde nennt eine 32-mm-Schlauchtülle. Bei einer Winkelmontage steht die 3/4-Zoll-Ausführung mit 13 mm Schlauchanschluss zur Verfügung.

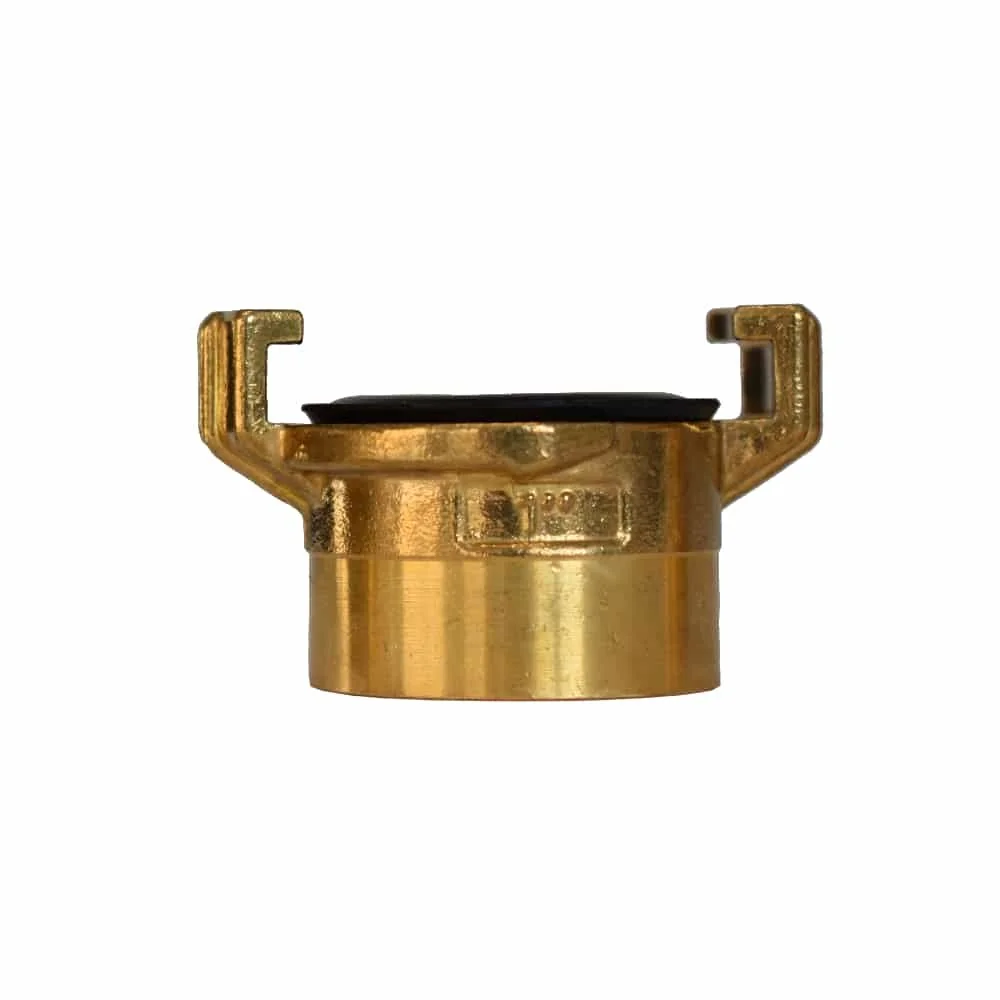

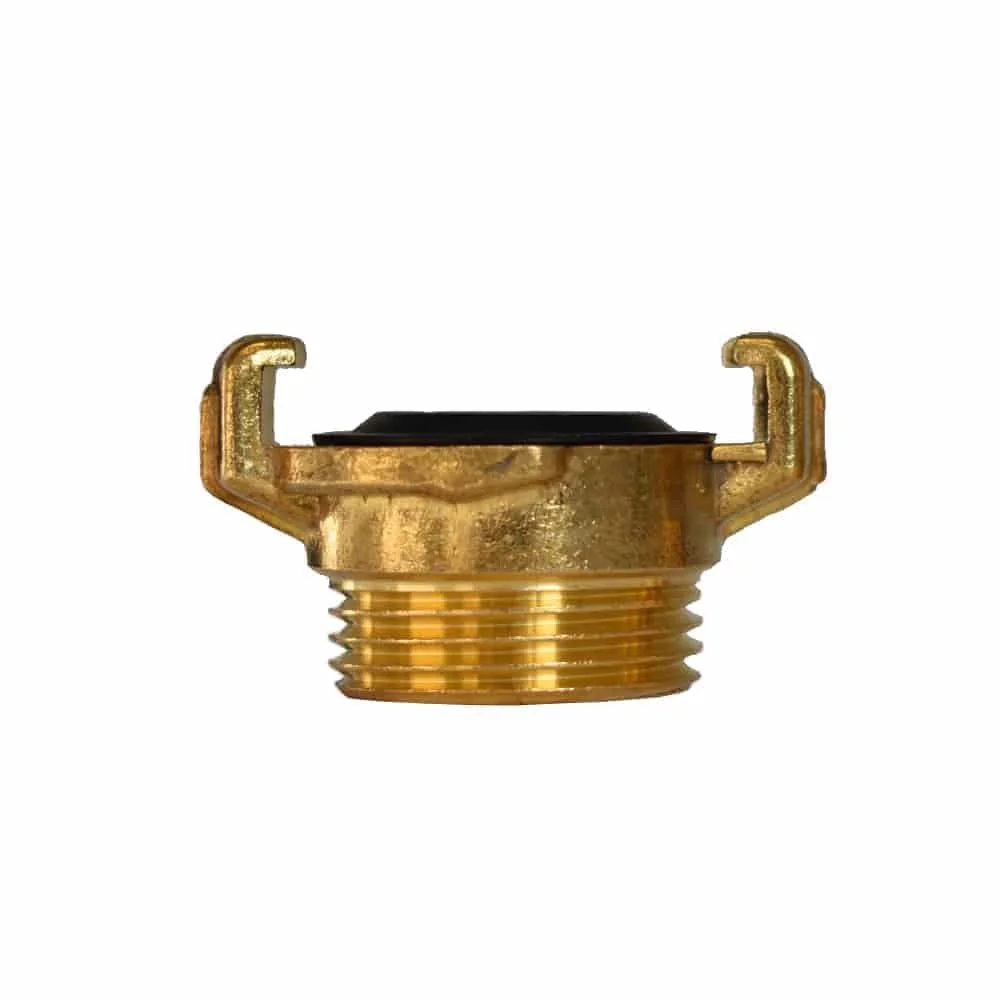

Für einen Übergang zwischen Gewinde und Schnellkupplung sind Gewindestücke mit Innen- oder Außengewinde die passende Baugruppe. Ein Messing-Gewindestück mit 1 Zoll Innengewinde hat laut Produktangabe eine Schnellkupplung mit 40 mm Knaggenabstand und etwa 32 mm Gewinde. Das Gegenstück mit 3/4 Zoll Außengewinde nennt etwa 26 mm Gewinde bei ebenfalls 40 mm Knaggenabstand. Die Gewindegröße muss dabei zur vorhandenen Gegenseite passen.

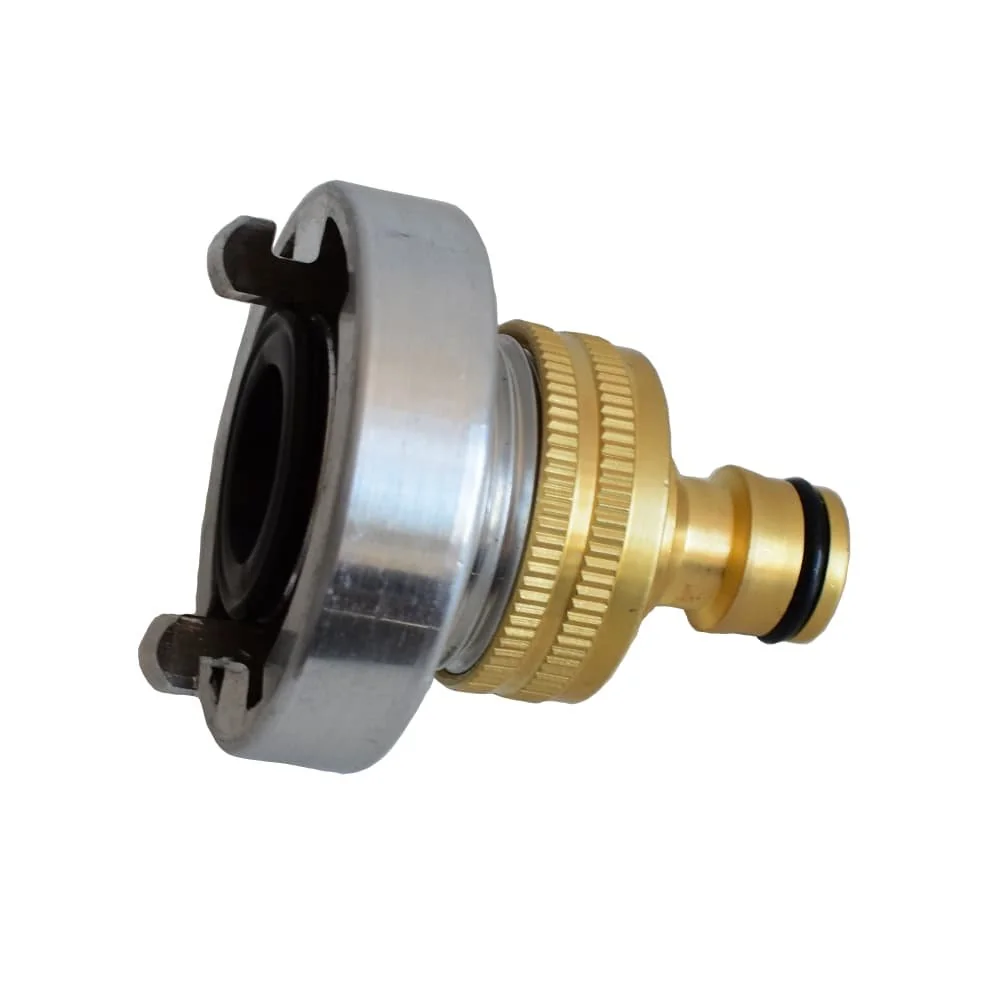

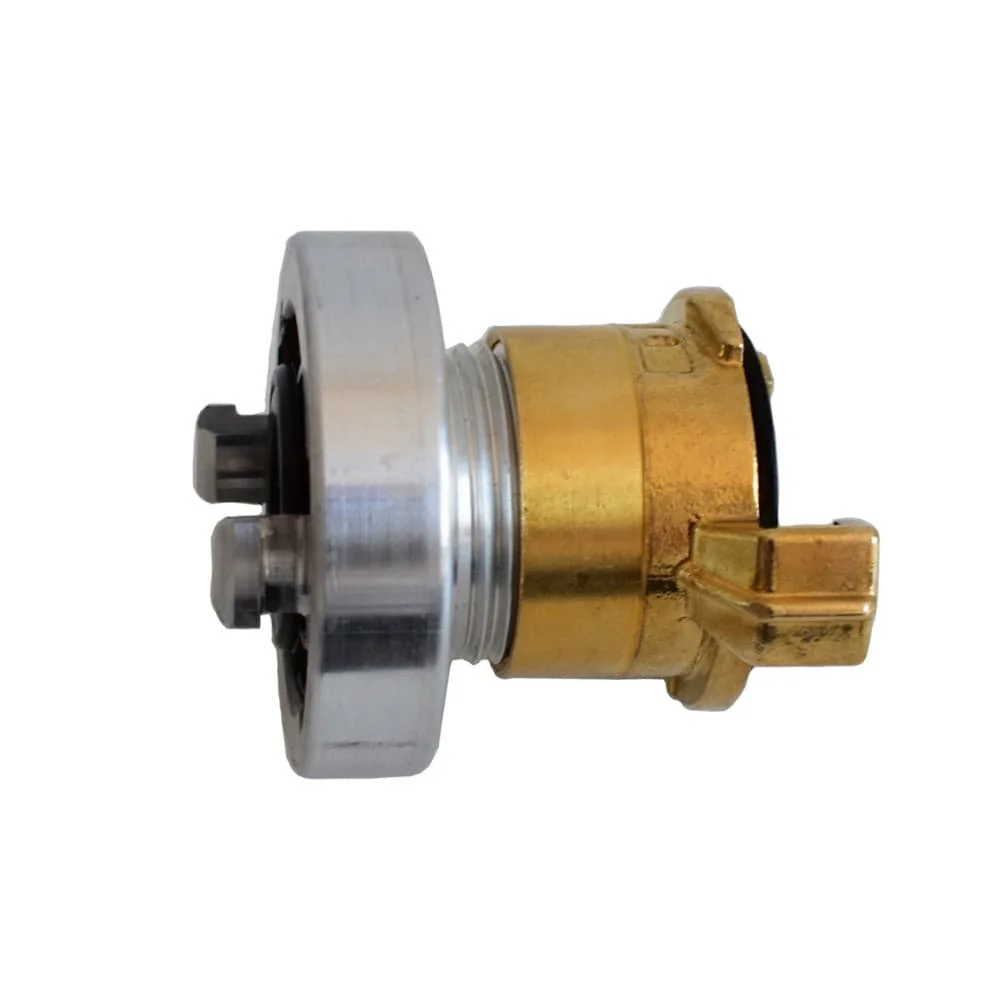

Für Storz-Systeme stehen Übergangsstücke und Reduzierungen zur Verfügung. Ein Storz-D-Übergang führt auf ein anderes System, während die B-C-Reduzierung zwei Storz-Größen verbindet. Für einen Storz-C-Anschluss ist ebenfalls ein Übergangsstück beschrieben. Diese Kupplungen sind laut Produktangaben symmetrisch und nicht absperrend; ein Absperrhahn ist daher eine eigene Funktion.

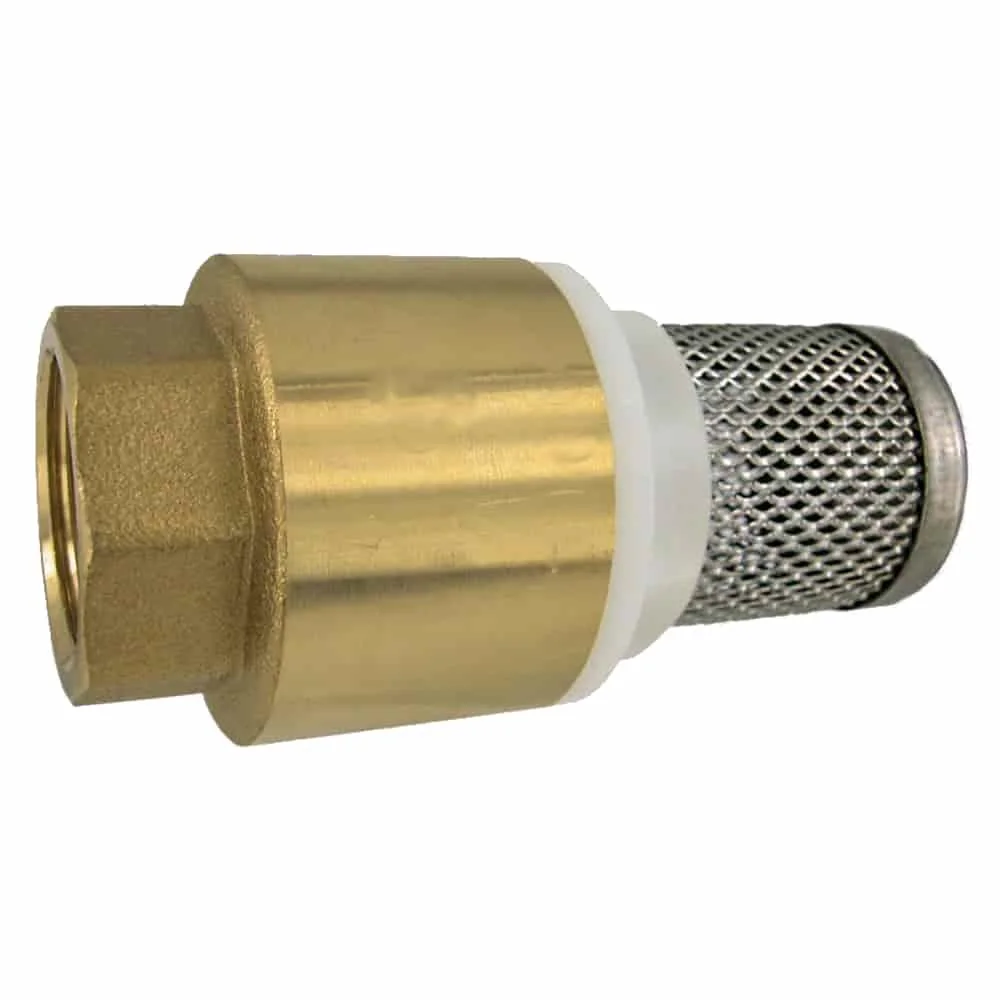

Auf der Saugseite verbinden Fußventile Rückschlagventil und Saugkorb in einer Baugruppe. Die Variante mit 2 Zoll, die Ausführung mit 1 1/2 Zoll und das Modell mit 1 1/4 Zoll unterscheiden sich vor allem durch die genannte Anschlussgröße. Der Edelstahl-Saugkorb wird in den Produktangaben jeweils als Bestandteil genannt. Bei der Leitungsaufteilung nennt der Y-Verteiler zusätzlich einen Absperrhahn.
Produktbeispiele mit Bild und Daten
Die folgenden Karten zeigen unterschiedliche Bauformen aus den Produktangaben. So wird sichtbar, warum der Schlauchdurchmesser allein für die Auswahl nicht genügt: Gewinde, Spannbereich, Kupplungsstandard und Zusatzfunktion kommen jeweils hinzu.

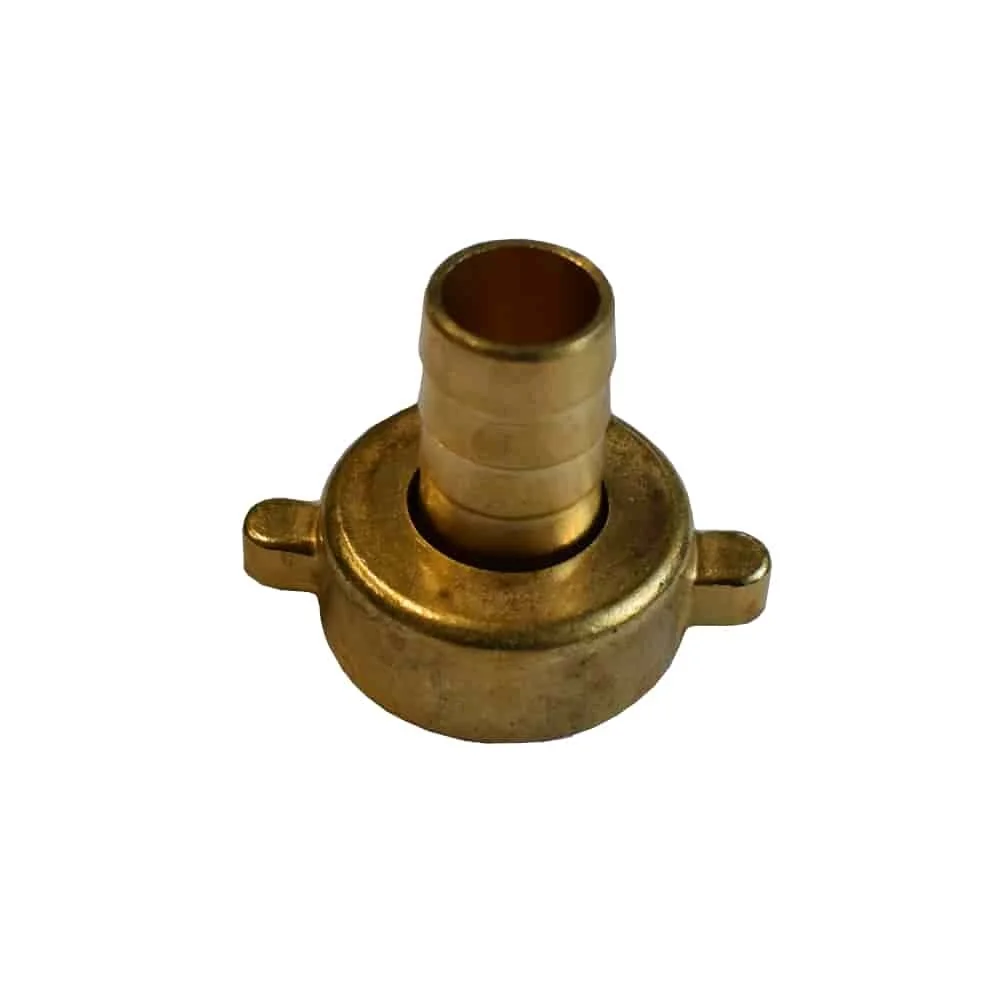

2/3-Schlauchverschraubung
Messing, 2-teilig, mit Schlauchtülle, Überwurfmutter, 1 Zoll Innengewinde und 25 mm Schlauchanschluss.
W4-Edelstahlschelle
Bandbreite 12 mm und Spannbereich 12 bis 22 mm. Die Produktkarte nennt ein Schneckengewinde sowie eine Schraube mit Schlitz, Kreuz und Sechskantfassung.

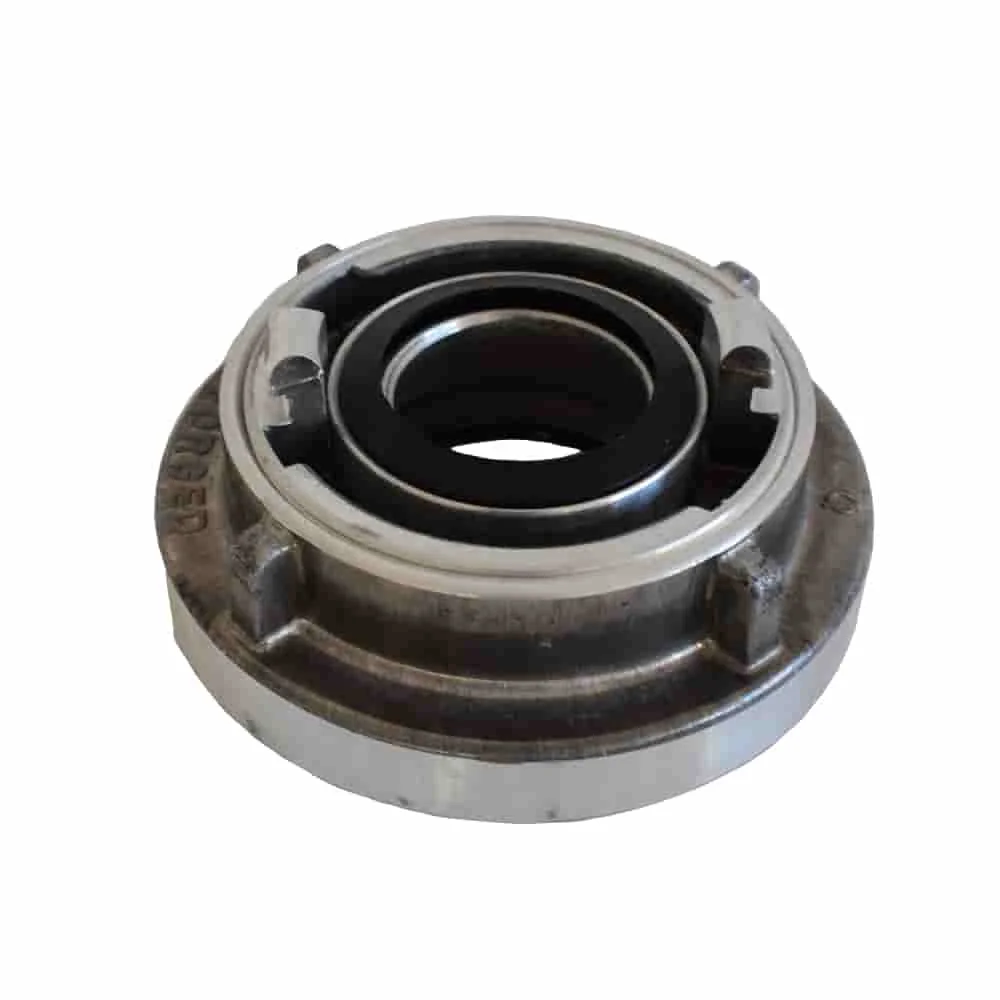

Storz-Reduzierung B-C
Die Produktangabe nennt eine Verbindung zwischen Storz B und C, eine symmetrische Bauform und eine nicht absperrende Ausführung.
Für einen Übergang mit 1 Zoll Innengewinde und Schnellkupplung ist außerdem das Messing-Gewindestück 1 Zoll Innengewinde beschrieben. Dort werden Pressmessing, etwa 32 mm Gewinde und 40 mm Knaggenabstand genannt.
Größen sinnvoll vergleichen
Gewindegröße
Die Kategorie nennt unter anderem 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll. Entscheidend ist, ob die Zahl zu Innengewinde, Außengewinde, Storz-Größe oder Schlauchanschluss gehört. Ein 1-Zoll-Innengewinde ist deshalb nicht dasselbe wie eine 1-Zoll-Schlauchtülle. Die Anschlussseite sollte vor dem Vergleich feststehen.
Schlauchdurchmesser
Bei den Verschraubungen und Tüllen erscheinen 13, 25, 32 und 40 mm. Die 2/3-Verschraubung mit 1 Zoll IG ist für 25 mm genannt, der Messing-Schlauchstutzen mit 1 Zoll AG für 32 mm. Das Maß bezieht sich auf die in der Produktangabe bezeichnete Tülle oder den Schlauchanschluss.
Spannbereich der Schelle

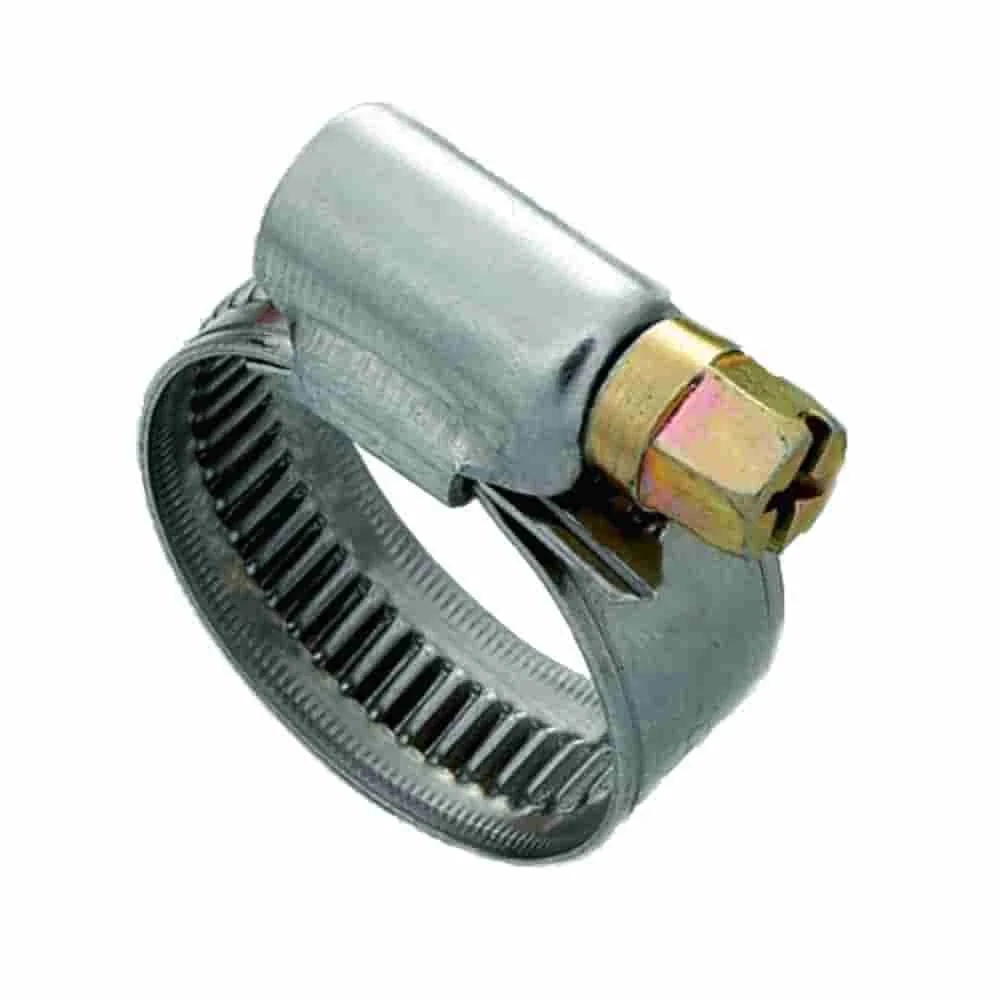

W4-Edelstahlschellen werden mit 12 mm Bandbreite und unterschiedlichen Spannbereichen geführt: 12 bis 22 mm, 20 bis 32 mm sowie 32 bis 50 mm. Maßgeblich ist der Außendurchmesser des montierten Schlauches. Eine Schelle mit größerem Spannbereich ersetzt keine passende Tülle.
Auch die Bauform verändert den Einsatz: Ein Winkel führt den Schlauch in eine andere Richtung, ein T-Stück schafft einen dritten Anschluss, und ein Y-Verteiler bringt einen Absperrhahn mit. Bei einem Storz-Adapter steht dagegen der Wechsel zwischen Kupplungsstandards im Vordergrund. Die Auswahl wird dadurch übersichtlicher, wenn zuerst die Aufgabe und dann das Maß notiert wird.
Montage und anschließende Prüfung
Vor der Montage sollten Gewinde, Tüllendurchmesser, Schlauchaußenseite und gegebenenfalls Knaggenabstand am vorhandenen Bauteil festgehalten werden. Bei einem neuen Schlauchende hilft ein gerader Schnitt, damit die Tülle gleichmäßig anliegt. Eine Verschraubung wird mit der vorgesehenen Überwurfmutter zusammengesetzt; bei einer Tülle wird die passende Schelle über den Schlauch gelegt und nach dem Aufschieben an der vorgesehenen Stelle angezogen.
- Vorhandenen Anschluss als IG, AG, Storz oder Klauenkupplung einordnen.
- Schlauchmaß an der Stelle bestimmen, an der die Tülle oder Schelle sitzt.
- Bei Winkeln, T-Stücken und Y-Verteilern die spätere Leitungsrichtung berücksichtigen.
- Bei Storz beide Knaggenteile ineinanderstecken und durch Verdrehen verbinden.
- Nach dem Zusammenbau Sitz, Ausrichtung und die in der Produktbeschreibung genannte Zusatzfunktion prüfen.
Bei einem Fußventil gehören Rückschlagventil und Saugkorb zur beschriebenen Baugruppe. Vor der Verwendung sollte geprüft werden, ob die gewählte Anschlussgröße zur Saugleitung passt und ob der Saugkorb frei von sichtbaren Ablagerungen ist. Für weitere Pflege- oder Einsatzhinweise sind die Angaben des jeweiligen Artikels maßgeblich. Bei Schellen lohnt eine Sichtprüfung von Bandlage, Schraubenkopf und Spannbereich.
Häufige Fragen zur Schlauchkupplung
Welche Angaben brauche ich vor der Auswahl?
Notieren Sie Anschlussart, Gewindegröße oder Storz-Größe sowie den Schlauchdurchmesser. Bei Schnellkupplungen kann zusätzlich der Knaggenabstand zählen. Die Produktangaben nennen zum Beispiel 40 mm bei mehreren Gewindestücken.
Was bedeuten IG und AG?

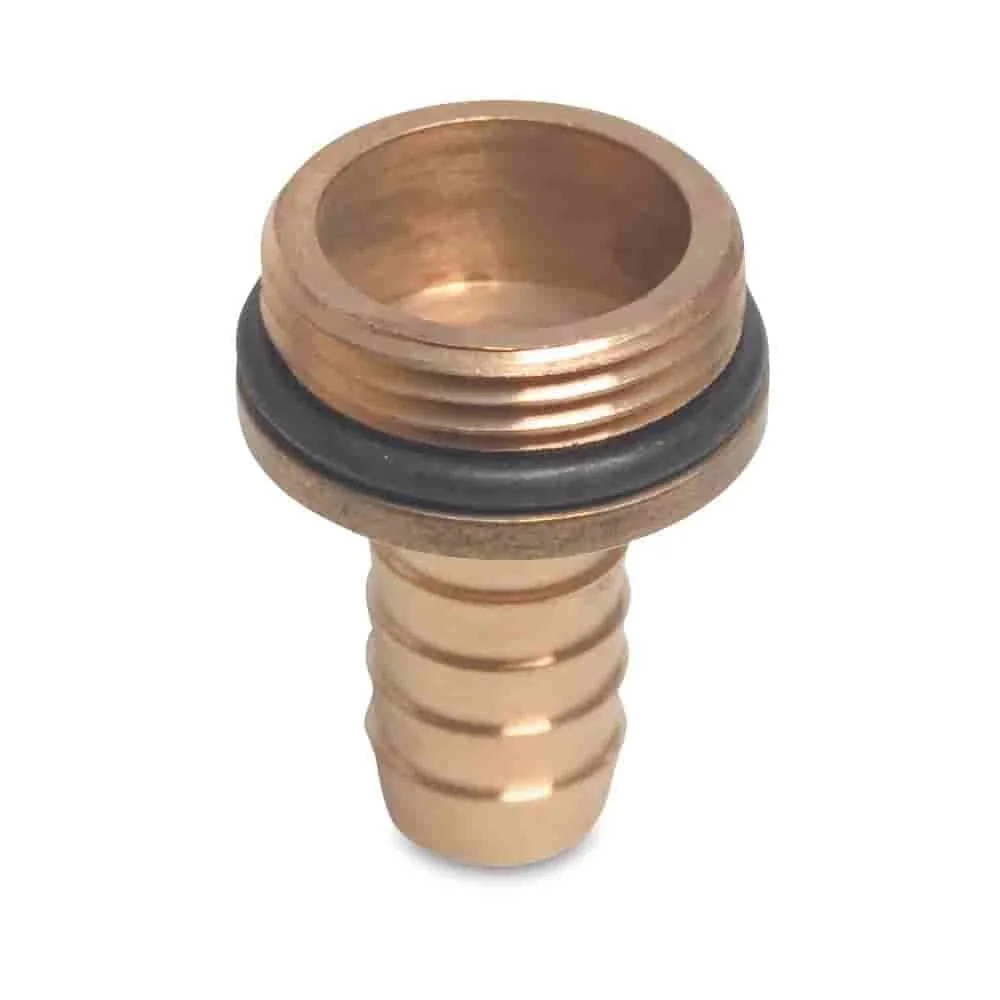

IG bedeutet Innengewinde, AG Außengewinde. Ein Gewindestück mit 1 Zoll IG wird mit einem passenden Außengewinde kombiniert. Eine Schlauchtülle mit 1 Zoll AG verbindet dagegen die Gewindeseite mit einer Tülle; bei einem Modell ist diese mit 32 mm angegeben.
Welche Schelle passt zu meinem Schlauch?
Vergleichen Sie den Außendurchmesser des montierten Schlauches mit dem Spannbereich. In den Produktangaben erscheinen W4-Schellen mit 12 mm Bandbreite und Bereichen von 12 bis 22, 20 bis 32 sowie 32 bis 50 mm. Die Bandbreite allein beschreibt nicht den Spannbereich.
Was unterscheidet Storz B, C und D?
Die Kategorie führt Übergangsstücke für Storz D, C und B sowie eine B-C-Reduzierung. Damit unterscheiden sich die Varianten durch den jeweiligen Kupplungsstandard und die Übergangsaufgabe. Storz-Verbindungen werden gesteckt und verdreht; die genannten Übergänge sind nicht absperrend.
Wofür ist ein Fußventil mit Saugkorb gedacht?
Die Produktkarten beschreiben eine Baugruppe aus Fußventil, Rückschlagventil und Saugkorb. Verfügbare Angaben nennen dafür 1 1/4, 1 1/2 oder 2 Zoll. Der Rückfluss und der Saugkorb sind Bestandteile der jeweiligen Produktbeschreibung; die Anschlussgröße muss zur Saugleitung passen.
Nachbarbereich Stecksystem
Wenn statt einer geschraubten oder geklammerten Verbindung eine steckbare Lösung gesucht wird, führt der angrenzende Bereich Stecksystem zu einer anderen Bauform. In dieser Kategorie stehen neben Schlauchkupplungen auch Gewindefittings, Storz-Übergänge, Ventile und Schellen. Vor dem Wechsel zwischen den Bereichen sollten Anschlussgröße und Kupplungsstandard übereinstimmen.
Als Entscheidungshilfe genügt meist ein kurzer Datenblock: Anschlussseite, Gewinde oder Storz-Größe, Schlauchmaß, gewünschte Bauform und eventuelle Zusatzfunktion. Mit diesen Angaben lassen sich Verschraubung, Tülle, Schelle, Ventil, Verteiler oder Adapter sachlich miteinander vergleichen.
