Schraubfittings

Schraubfittings nach Verbindungsaufgabe auswählen

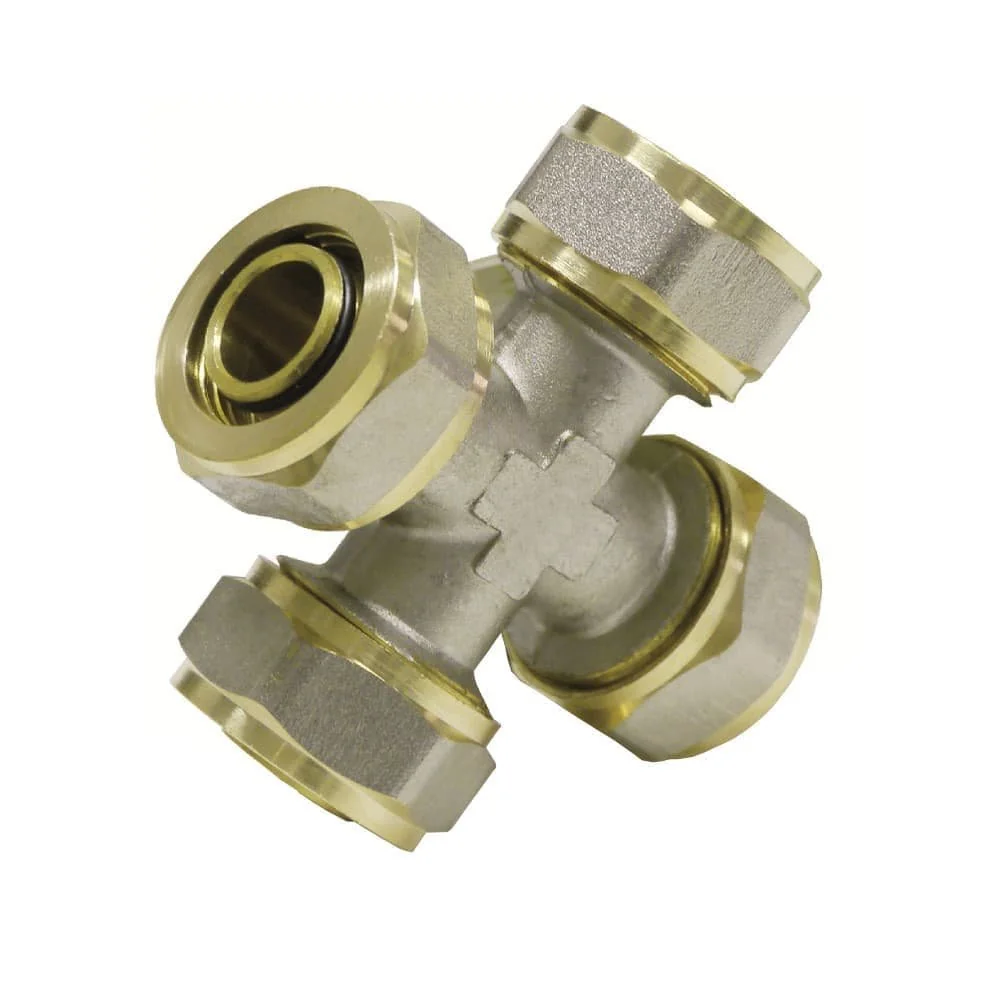

Schraubfittings verbinden Rohre, führen einen Leitungsweg weiter oder schließen einen Abzweig. Für die Auswahl zählen vor allem Form, Rohrmaß, Gewinde und der in der Produktbeschreibung genannte Einsatzbereich. Kupplungen stehen für gerade Rohrübergänge. T-Stücke teilen den Leitungsweg, Winkel ändern seine Richtung, Wandwinkel führen zu einem Wandanschluss. Stopfen schließen ein Rohrende, Kreuzungen verbinden mehrere Leitungswege. Reduzierte Kupplungen und reduzierte T-Stücke sind Varianten mit unterschiedlichen Anschlussmaßen. Die Kategorie enthält Schraubfittings für Verbundrohre ebenso wie Klemmringverschraubungen und Dichtmaterial. Angaben wie 16 x 2, 26 mm oder 32 x 3 gehören immer zur jeweiligen Ausführung und sind nicht pauschal auf andere Artikel übertragbar.

Rohrmaß und Gewinde richtig zuordnen

Bei einer Kupplung müssen Rohrseite und Gewindeseite zusammen gelesen werden. Ein Artikel nennt zum Beispiel 32 x 3 mit 3/4 Zoll AG, ein anderer 32 x 3 mit 1 Zoll IG. Für kleinere Rohrabmessungen stehen unter anderem 16 mm mit 1/2 Zoll AG, 16 mm mit 3/4 Zoll IG und 26 mm mit 1 Zoll AG in den Produktdaten. Die Schreibweise 14 x 2 mit 3/4 Zoll findet sich bei einer Eurokonus-Klemmringverschraubung mit Mutter für Heizungsrohre. Dadurch lässt sich die Anschlussart vor der Formauswahl eingrenzen.

AG und IG sind keine austauschbaren Bezeichnungen: Das Außengewinde wird mit einem passenden Innengewinde kombiniert. Bei Verbundrohr-Fittings ist außerdem das angegebene Rohrsystem relevant. Die Kupplung 16 mm mit 3/4 IG wird als Ausführung für Verbundrohr und ohne Pressen beschrieben. Bei reduzierten Kupplungen stehen zwei Rohrmaße im Namen; beide Seiten müssen zur geplanten Verbindung passen.

Kupplungen für gerade Rohrverbindungen

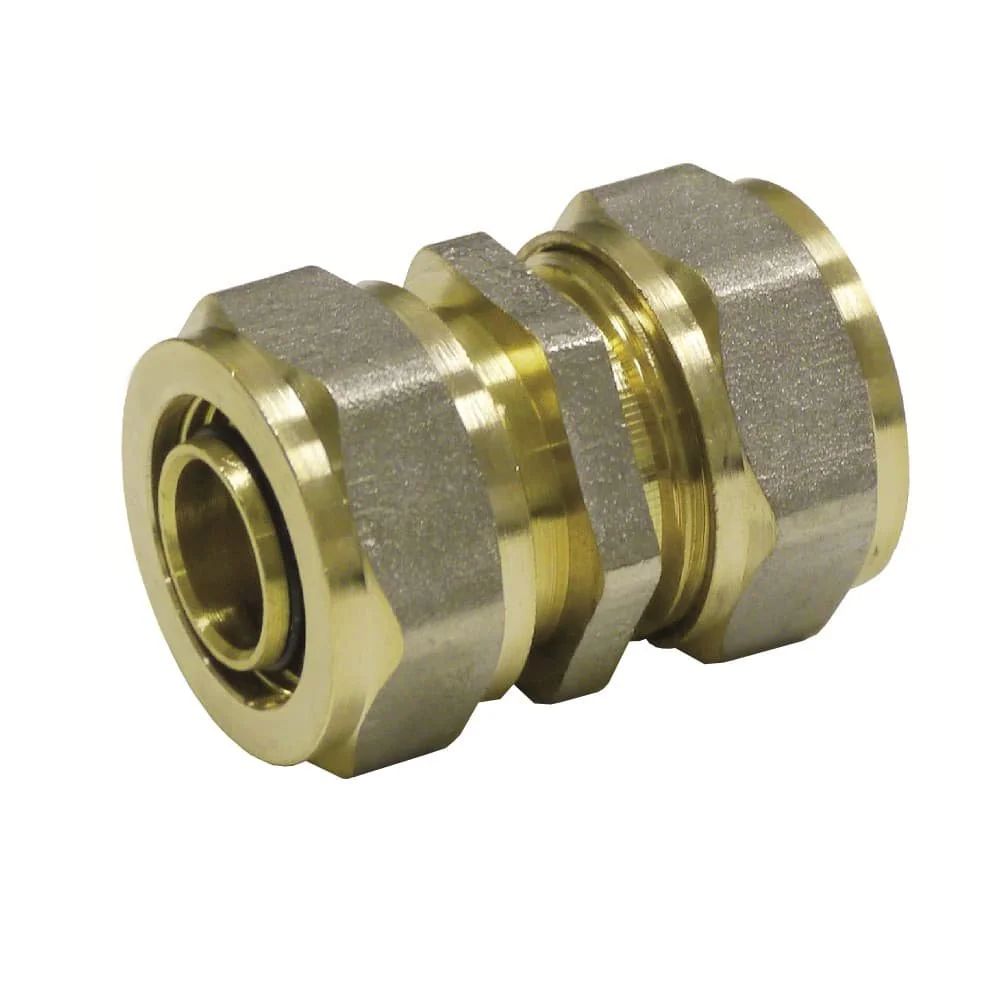

Kupplungen sind die passende Bauform, wenn zwei Rohrabschnitte auf einer Linie zusammengeführt werden. Die drei Karten zeigen unterschiedliche Kombinationen aus Rohrmaß und Gewinde. Die Produktbeschreibungen nennen bei diesen Ausführungen eine Montage ohne Presswerkzeug; daraus folgt keine allgemeine Aussage für jedes Fitting der Kategorie.

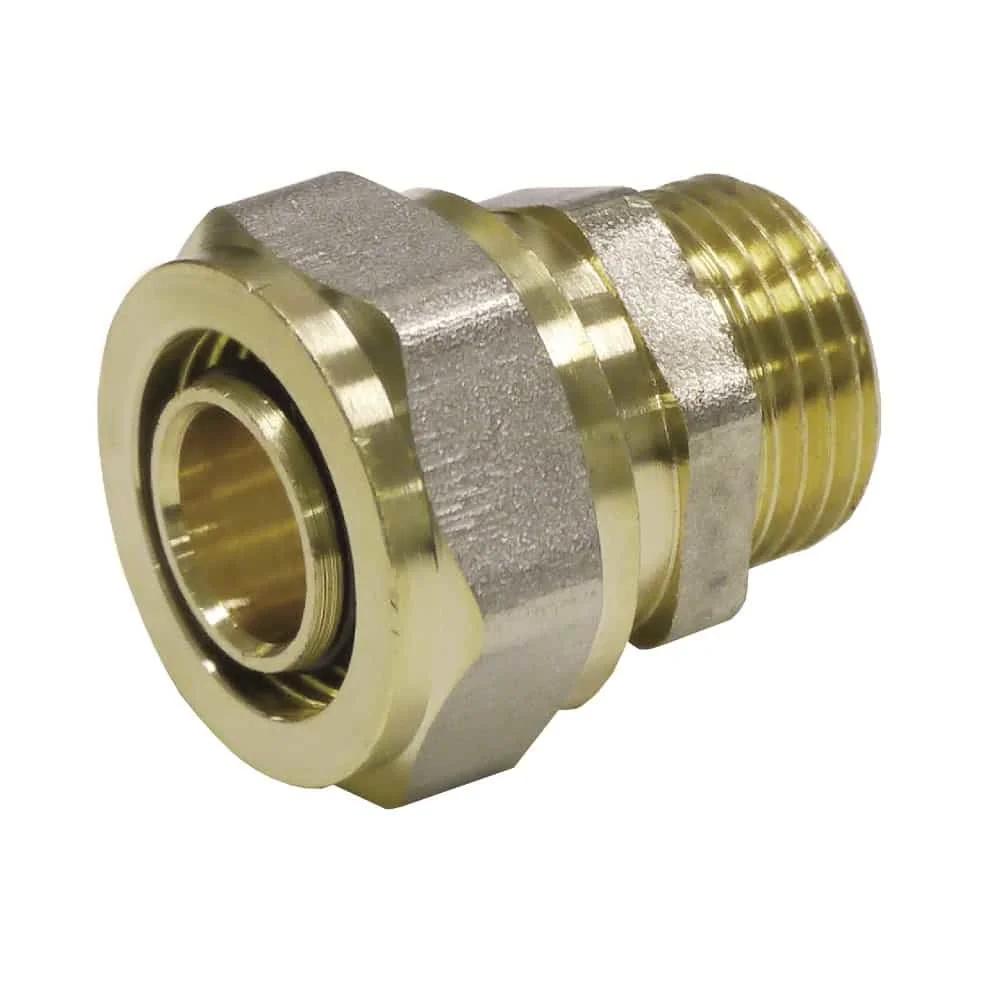

32 x 3 auf 3/4 Zoll AG

Die Kupplung 5636 verbindet die genannte Rohrabmessung mit einem Außengewinde. In der Beschreibung stehen zwei O-Ringe und der Einsatz ohne Presswerkzeug.

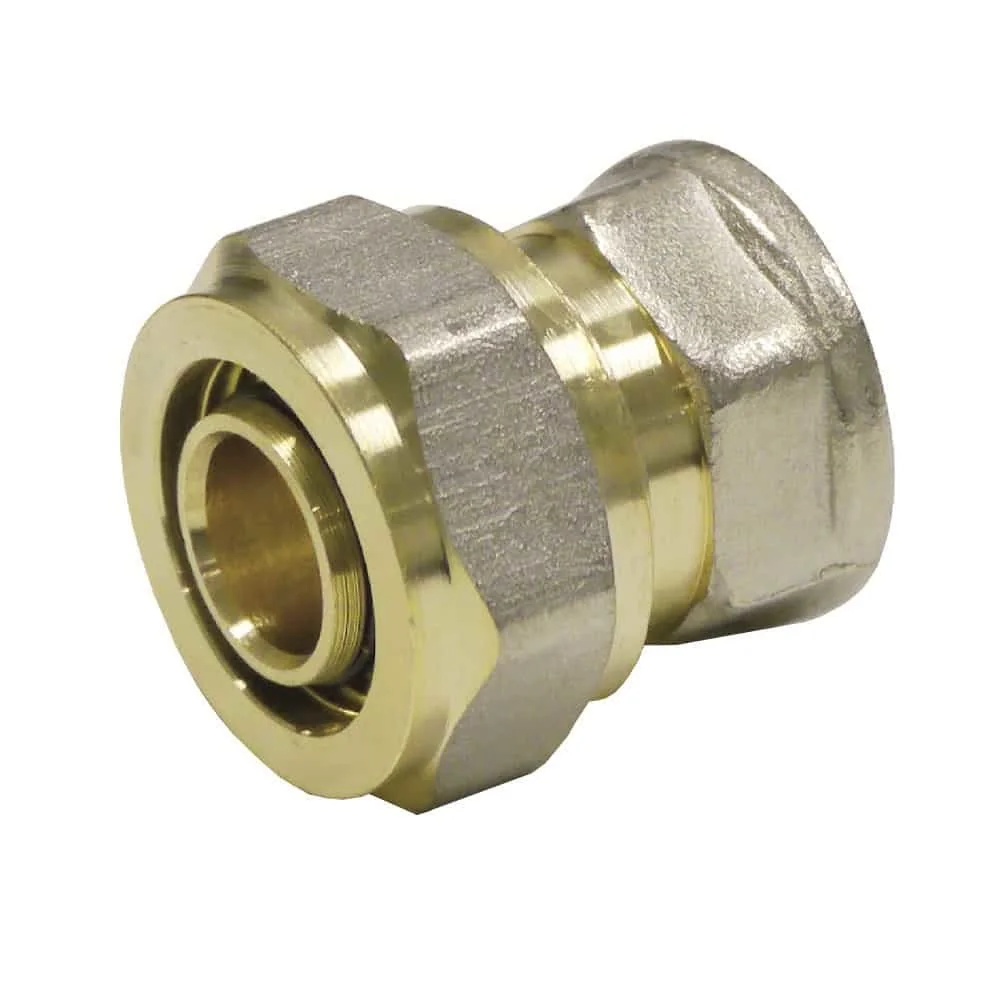

32 x 3 auf 1 Zoll IG

Diese Ausführung wird mit 32 mm und 1 Zoll Innengewinde bezeichnet. Als Anwendungen nennt die Karte Heizung und Trinkwasser; außerdem werden zwei O-Ringe beschrieben.

16 mm auf 3/4 Zoll IG

Die Karte nennt Verbundrohr, 3/4 Innengewinde und eine Montage ohne Presswerkzeug. Heizung, Trinkwasserinstallationen und Druckluftsysteme werden als Anwendungen aufgeführt.

Für einen geraden Übergang ist die Gewindeseite der entscheidende Unterschied zwischen den Karten. Eine Ausführung mit AG wird anders eingebunden als eine mit IG. Das gleiche Rohrmaß allein reicht daher nicht zur Auswahl.

T-Stücke, Winkel und Wandwinkel

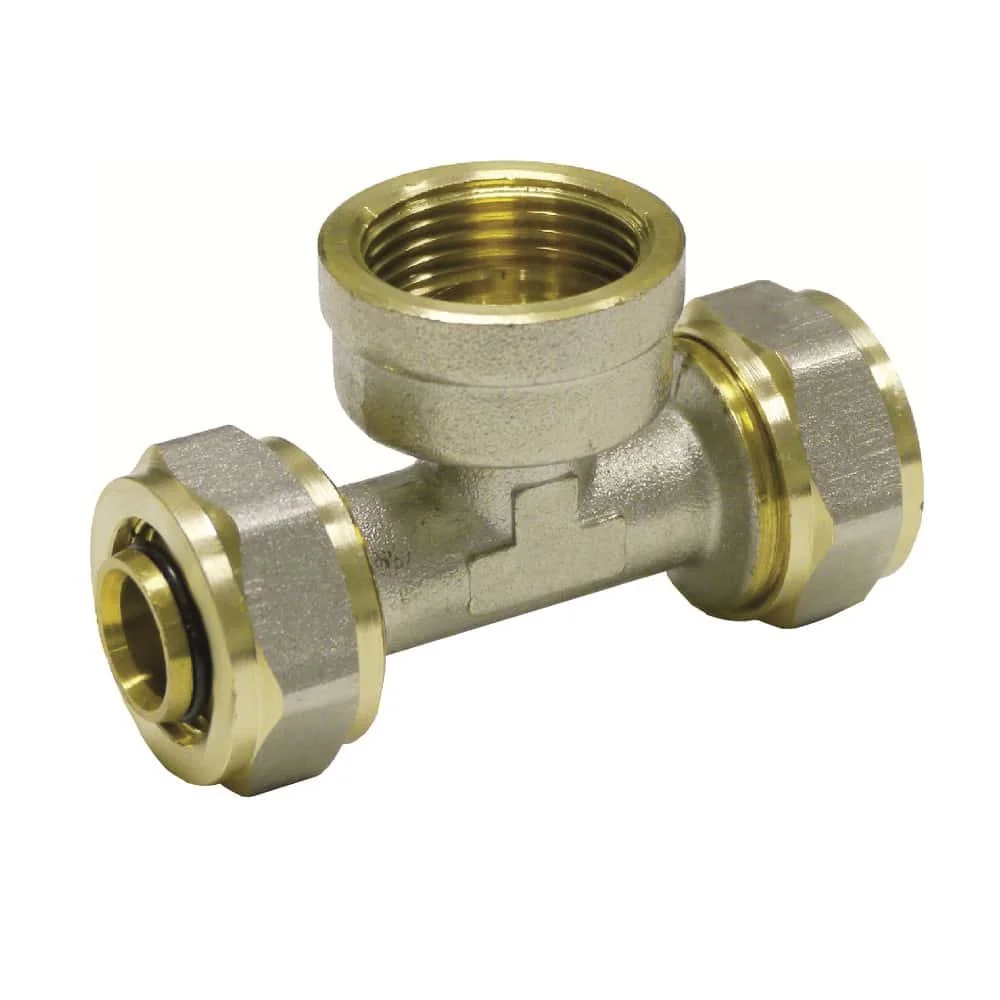

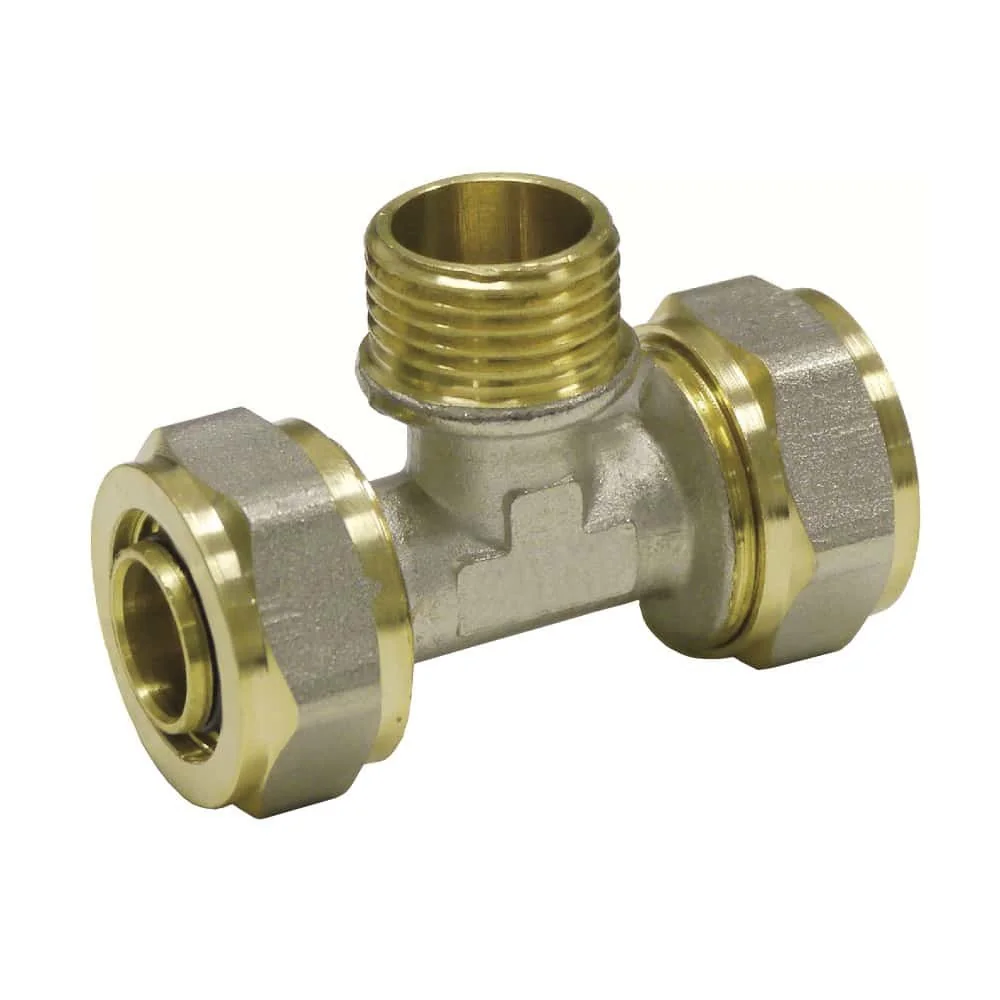

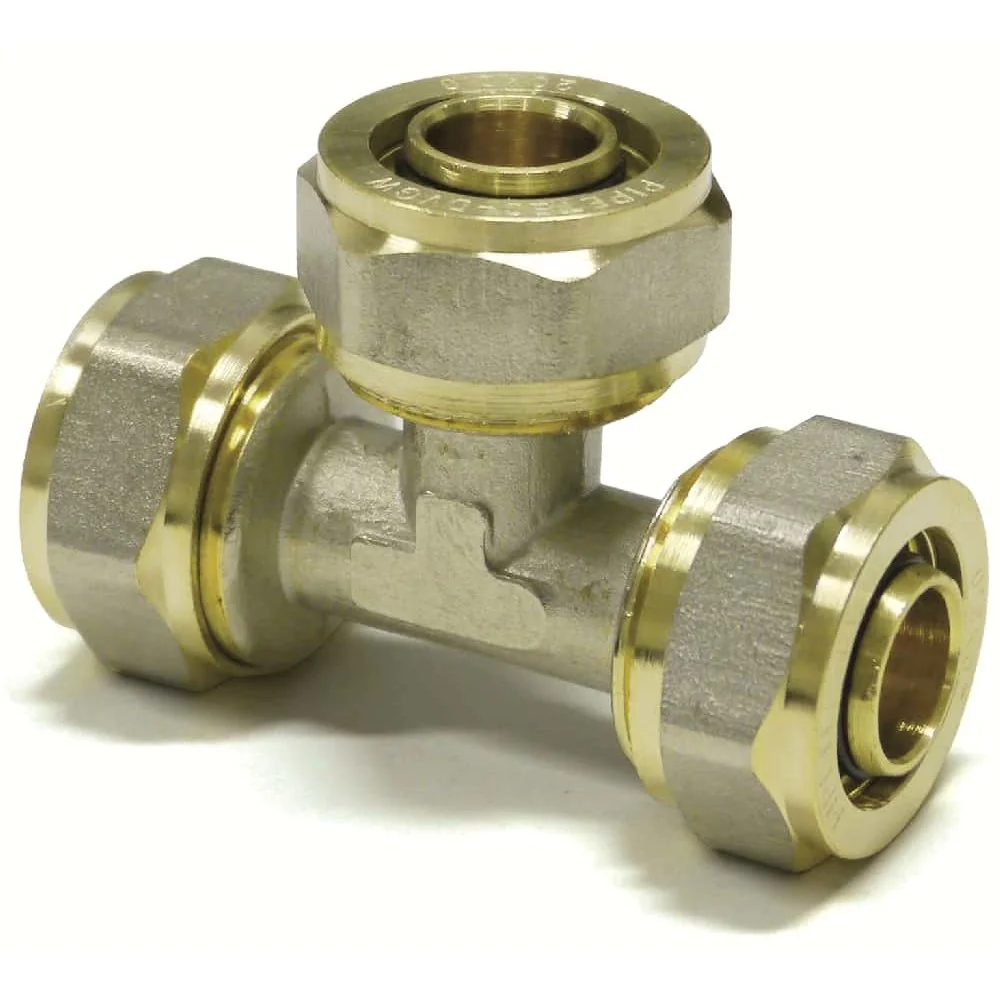

T-Stücke kommen dort zum Einsatz, wo eine Leitung abzweigt. In den Produktdaten stehen gerade T-Stücke sowie Varianten mit reduziertem oder erweitertem Mittelabgang. Ein T-Stück mit 16 mm und 1/2 Zoll AG wird für Verbundrohr genannt; ein weiteres T-Stück trägt 32 mm und wird mit Heizung, Trinkwasser und Druckluft in Verbindung gebracht. Die Anschlussmaße an den einzelnen Abgängen entscheiden darüber, ob ein gerades oder ein reduziertes Modell passt.

Richtungswechsel und Rohrführung

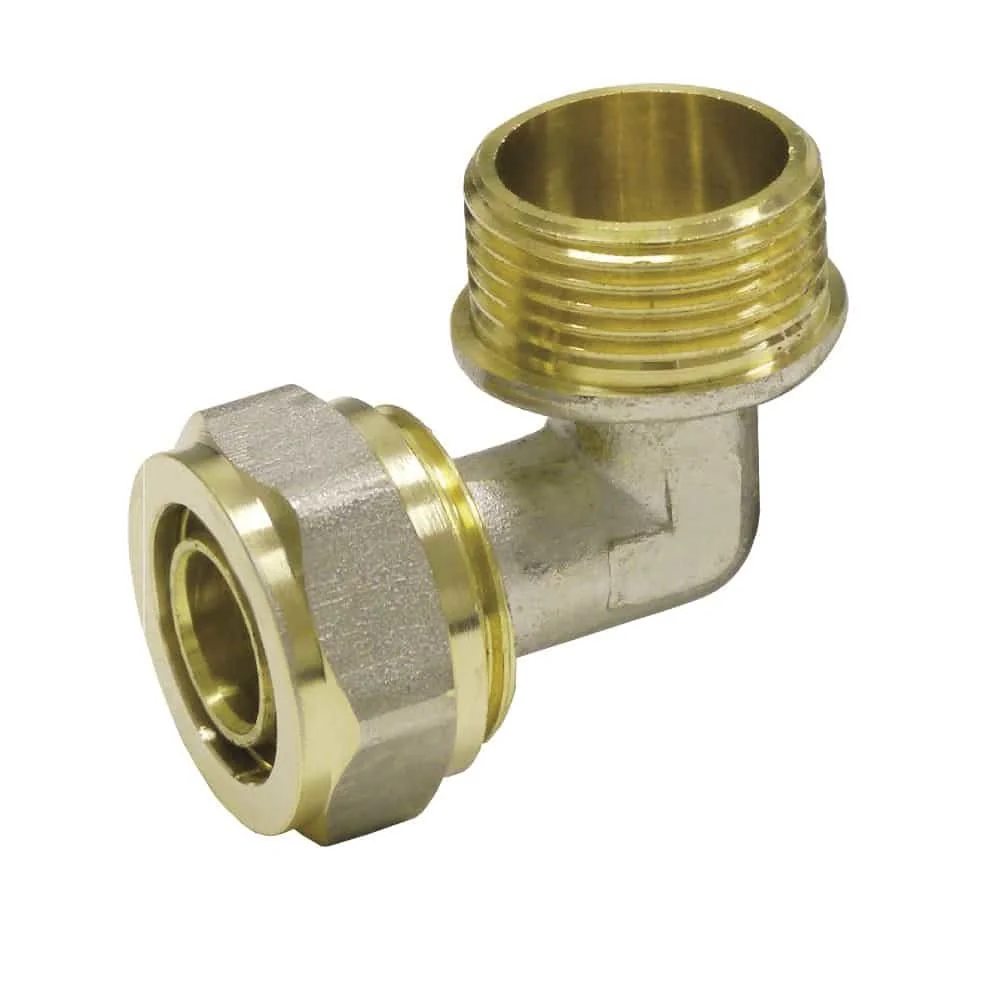

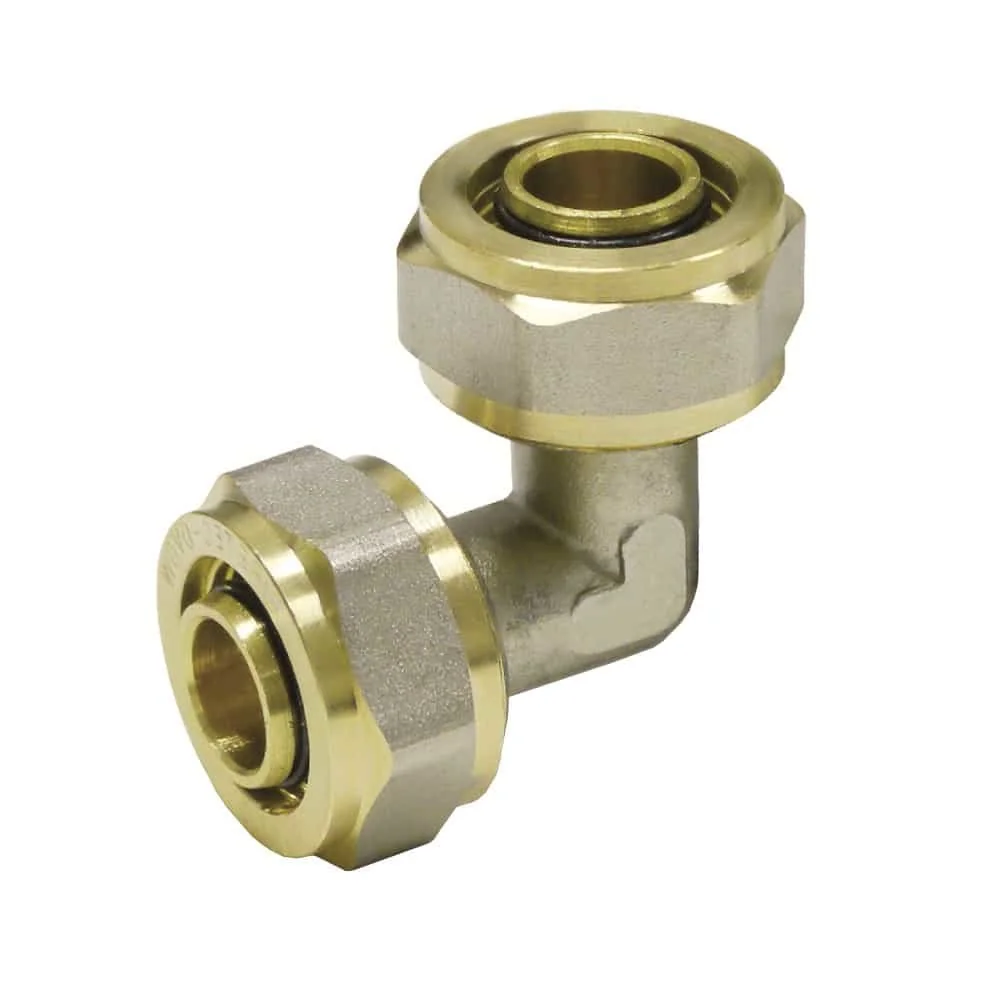

Winkel führen die Rohrleitung aus der geraden Achse. Ein Produkt ist ausdrücklich als Winkel 90 Grad mit 16 x 2 bezeichnet, ein anderes als Winkel 32 mm. Bei Winkeln mit AG oder IG kommt zum Rohrmaß die Gewindeseite hinzu. Die Auswahl bleibt deshalb eine Kombination aus Form, Abmessung und Anschluss.

Anschluss an der Wand

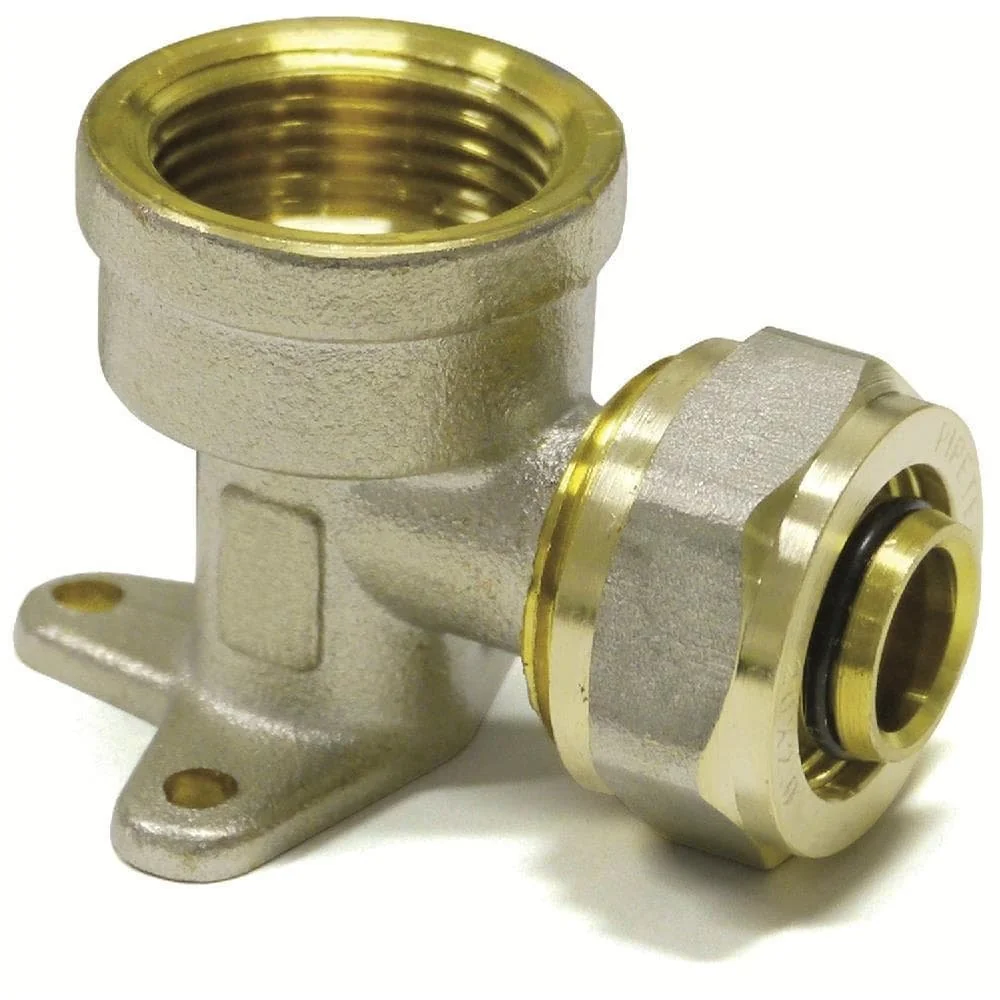

Wandwinkel sind für eine Verbindung an der Wand vorgesehen. Die Produktdaten nennen etwa einen einfachen Wandwinkel 16 x 2 mit 1/2 Zoll IG. Daneben gibt es Wandwinkel mit V-90-Grad-Ausführung und zwei Rohrseiten. Welche Variante passt, hängt von der benötigten Wandseite und dem Rohrabgang ab.

Eurokonus, Stopfen und Dichtmaterial

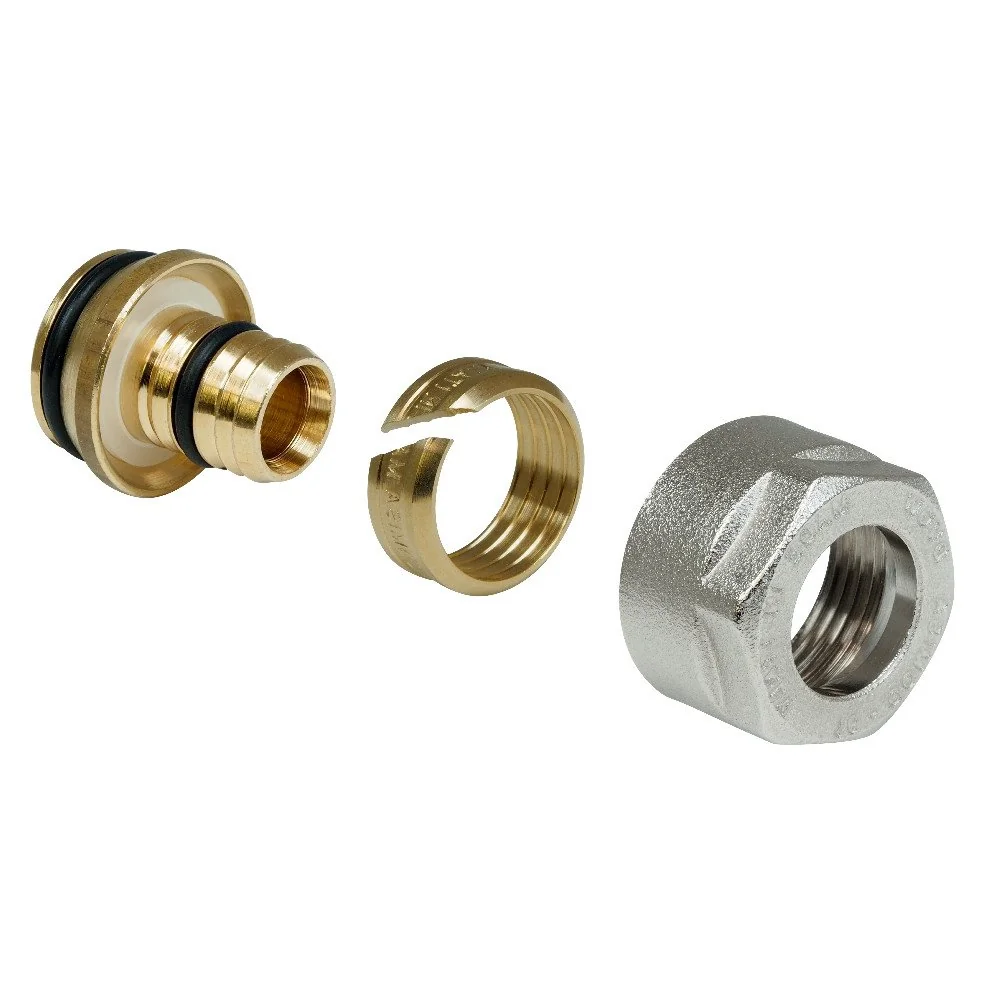

Eurokonus-Klemmringverschraubungen bilden einen eigenen Bereich für Heizungsrohre. Die Produktdaten nennen 16 x 2 mit 3/4 Zoll sowie 14 x 2 mit 3/4 Zoll und Mutter. Für die 14-x-2-Ausführung werden Mehrschichtverbundrohre, PEX-Rohre und PE-RT-Rohre genannt; die Montage ist dort ohne Spezialwerkzeug beschrieben. Die Ausführung 16 x 2 wird ebenfalls dem Heizungsbereich und Mehrschichtrohren zugeordnet. Ein vorhandener Eurokonus bestimmt damit nicht automatisch das Rohrmaß der Verschraubung.

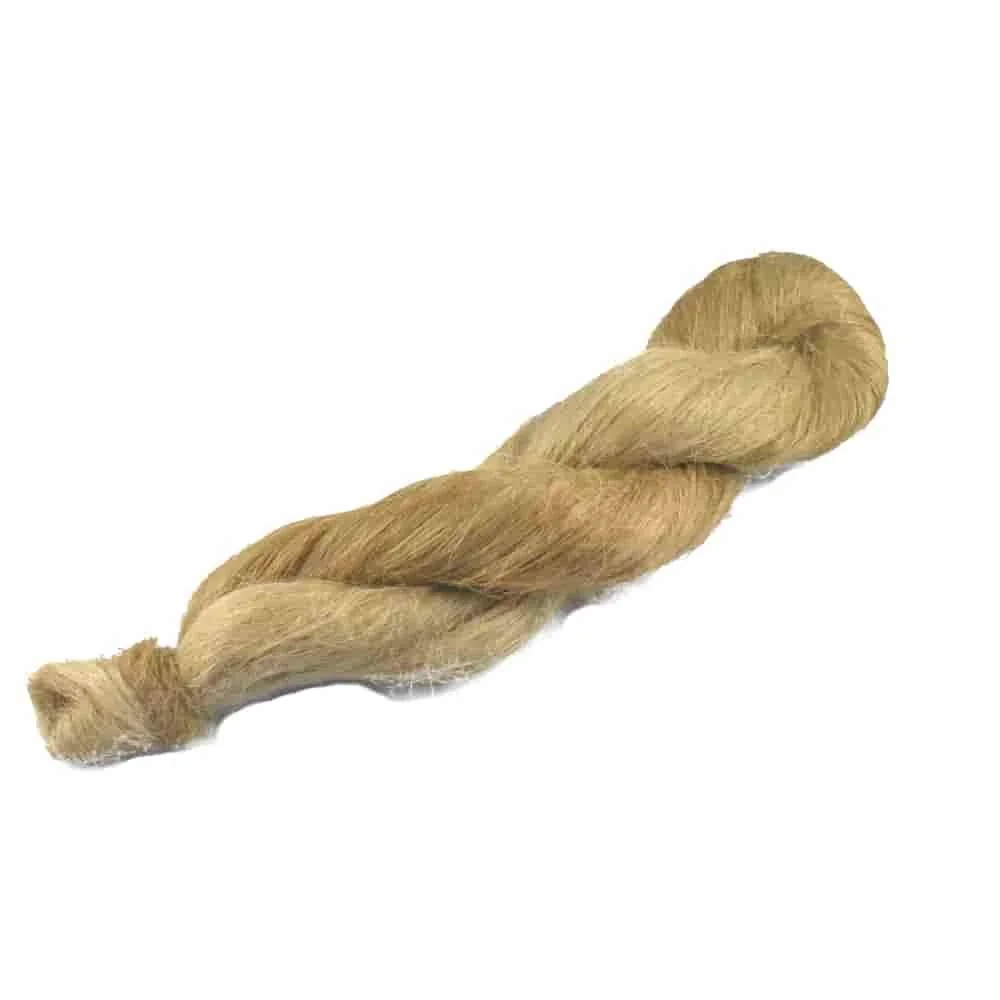

Stopfen verschließen ein Rohrende. Ein dokumentierter Stopfen ist mit 16 x 2 für Verbundrohre bezeichnet; weitere Stopfen werden in den Artikelnamen mit 20 mm, 26 x 3 und 32 x 3 geführt. Für Gewindeabdichtungen stehen Dichthanf und Teflonband als ergänzendes Material in der Kategorie. Dichthanf wird mit etwa 180 bis 200 g für Metallgewinde im Sanitär- und Heizungsbereich beschrieben. Das PTFE-Teflonband ist mit 1/2 Zoll Breite, 10 m Länge und 0,1 mm Stärke angegeben; die Beschreibung nennt Edelstahl-, Stahl-, Messing- und Tempergussfittings sowie Druckluftarmaturen.

Eurokonus-Klemmringverschraubung 16 x 2 und Schraubfittings mit Gewinde lösen daher unterschiedliche Verbindungsaufgaben. Die Bauform und der Anschluss entscheiden, ob eine Klemmringverschraubung, ein Stopfen oder Dichtmaterial gesucht wird.

Montage und Systemabgleich

Mehrere Produktbeschreibungen nennen eine Montage ohne Presswerkzeug oder ohne Spezialwerkzeug. Das betrifft unter anderem Kupplungen, T-Stücke, Winkel und Eurokonus-Verschraubungen. Bei einem Fitting mit O-Ringen wird die Abdichtung über diese Bauteile beschrieben; bei der Klemmringverschraubung mit Mutter wird eine werkzeuglose Montage genannt. Die konkrete Reihenfolge bleibt artikelbezogen und darf nicht von einer Bauform auf alle Varianten übertragen werden.

Auch das Rohrsystem muss zum Fitting passen. Eine Produktbeschreibung weist ausdrücklich darauf hin, dass der genannte O-Ring-Artikel nicht für PP-PE-Rohrverschraubungen passt. Für Presssysteme wird dort außerdem auf systemzugelassene, zusammen geprüfte Komponenten hingewiesen. Diese Notiz ist für den Abgleich von Rohr und Fitting wichtiger als eine bloße Ähnlichkeit der Bezeichnungen. Rohrmaß, Gewinde, Form und Systemangabe sollten deshalb als gemeinsame Auswahlmerkmale gelesen werden.

Anwendungen und technische Angaben

Die Produktdaten nennen verschiedene Einsatzfelder: Trinkwasserinstallationen, Heizungsanbindungen, Flächen- und Deckenheizung, Flächen- und Deckenkühlung, Heizkörperanbindung sowie ölfreie Druckluft bis 10 bar. Diese Angaben stehen bei einzelnen Artikeln und beschreiben nicht automatisch jedes Schraubfitting. Für eine Heizungsleitung können Eurokonus-Verschraubungen, T-Stücke oder Winkel unterschiedliche Aufgaben übernehmen; für eine Gewindeverbindung kommen ergänzend Dichthanf oder PTFE-Band in Betracht.

Bei einzelnen Schraubfittings werden 10 bar bei 70 Grad und 50 Jahre als Dauerbelastbarkeit sowie 95 Grad als maximale Betriebstemperatur genannt. Solche Werte gehören zur jeweiligen Produktbeschreibung. Sie sind keine pauschale Kategorieangabe. Bei der Auswahl ist daher zuerst die konkrete Kombination aus Rohrabmessung, Gewinde, Form und genannter Anwendung maßgeblich.

Verwandte Fitting-Gruppen

Für andere Gewinde- oder Verbindungsarten führen die benachbarten Kategorien zu eigenen Sortimenten. Die Bezeichnungen helfen bei der thematischen Einordnung:
