Schiebetore, Rolltore: Schiebetorbeschläge für Rolltore
Beschläge, Laufschienen, Rollen und Befestigungsteile lassen sich nach Systemtyp, Torbreite sowie Wand-, Decken- oder Schweißmontage einordnen.
Schiebetorbeschläge nach System und Einbau auswählen
Die Kategorie verbindet Schiebetorbeschläge für Schiebetore und Rolltore mit Laufschienen, Rollen und einzelnen Verbindungsteilen. Für die Auswahl zählt zuerst die Kennzeichnung des vorhandenen Systems. Die Produktnamen nennen Typ 10, Typ 30 oder Typ 40 und unterscheiden Torbreiten von 1 m sowie 1,5 beziehungsweise 1,50 m. Zusätzlich wird die Befestigungsart genannt: an der Wand, unter der Decke oder zum Anschweißen. So lässt sich der Beschlag zunächst nach drei klaren Achsen ordnen, bevor einzelne Rollen, Muffen oder Stopper betrachtet werden.
- Systemtyp: Die Typnummer des vorhandenen Beschlags muss mit der Typnummer von Rollapparat, Muffe, Laufschiene und Befestigungszubehör übereinstimmen.
- Torbreite und Schienenlänge: In den Produktdaten stehen Ausführungen für 1 m oder 1,5 beziehungsweise 1,50 m breite Schiebetore sowie Laufschienen von 2 m oder 3 m Länge.
- Montage: Wandmuffen, Deckenbefestigungsmuffen und Anschweißmuffen beschreiben unterschiedliche Einbausituationen.
Die Systemtypen im Vergleich
Typ 10 und Typ 30
Typ 10 und Typ 30 sind in mehreren Kombinationen aus Torbreite und Befestigung vertreten. Bei den beschriebenen 1-m-Sets ist eine Laufschiene von 2 m genannt. Dazu gehören je nach Ausführung zwei doppelpaarige Rollapparate, Anschraubplatten, Wand- oder Deckenmuffen beziehungsweise Anschweißmuffen und zwei Schienentürstopper. Für 1,5 oder 1,50 m breite Tore nennen die Produktdaten eine 3 m lange Laufschiene. Beim Typ 10 gibt es dafür Varianten zur Wandbefestigung, zur Deckenbefestigung und zum Anschweißen. Beim Typ 30 kommen ebenfalls Wand-, Decken- und Schweißvarianten vor. Die Typnummer allein beschreibt daher noch nicht die Montage; Torbreite und Befestigungsart gehören zur Auswahl dazu.
Typ 40 und passende Bauteile

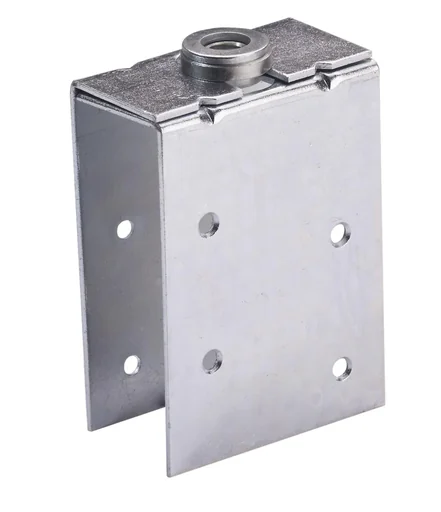

Typ 40 erscheint bei Beschlägen für ein 1-m-Schiebetor sowie bei Wand- und Deckenmuffen, Laufschienen, Laschen, Anschraubplatten und Rollapparaten. In den beschriebenen Typ-40-Sets sind zwei doppelpaarige Rollapparate, zwei Anschraubplatten und vier Wand- oder Deckenbefestigungsmuffen genannt. Einzelne Verbindungsmuffen und höhenverstellbare Muffen tragen die Typangabe ebenfalls. Für einen Austausch ist deshalb die Nummer am bestehenden System wichtiger als die äußere Form eines einzelnen Bauteils.
Wand-, Decken- oder Schweißmontage
Die Montageart entscheidet, welche Verbindungsteile im Beschlag enthalten sind. Bei einem beschriebenen Typ-10-Set für ein 1-m-Tor sind vier Wandbefestigungsmuffen für eine 2 m lange Laufschiene aufgeführt. Bei den Typ-30- und Typ-40-Varianten werden ebenfalls Wandmuffen genannt. Für 1,5 beziehungsweise 1,50 m breite Tore führen mehrere Wandsets fünf Wandbefestigungsmuffen und eine 3 m lange Laufschiene. Die Angaben zeigen, dass die Zahl der Muffen mit der jeweiligen Setausführung wechselt.
Deckenvarianten tragen die Bezeichnung „für Deckenbefestigung“. Ein Typ-30-Set für ein 1-m-Tor nennt vier Deckenbefestigungsmuffen an einer 2 m langen Laufschiene; die beschriebenen 1,50-m-Varianten nennen fünf Deckenbefestigungsmuffen und 3 m Schienenlänge. Bei Ausführungen zum Anschweißen sind Anschweißmuffen zur Befestigung auf Stahlkonstruktionen aufgeführt. Die Produktdaten der Wandsets weisen außerdem darauf hin, dass Schrauben zur Befestigung an der Wand nicht enthalten sind. Diese Angabe gehört in die Montageplanung und sollte nicht durch Zubehör aus einer anderen Typreihe ersetzt werden.
Laufschienen, Führungsschienen und Verlängerungen
Bei Schienen sind Querschnitt und Länge getrennt zu betrachten. Die Produktdaten nennen für Verlängerungen unter anderem 50 x 10 mm bei 1 m sowie 30 x 5 mm bei 1 m. Beide Angaben beziehen sich auf konkrete Verlängerungen und sind kein allgemeines Maß für jedes System. Bei den Beschlagsätzen steht dagegen die Schienenlänge im Zusammenhang mit der Torbreite: mehrere 1-m-Ausführungen sind für 2 m Schiene beschrieben, mehrere 1,5-m-Ausführungen für 3 m.

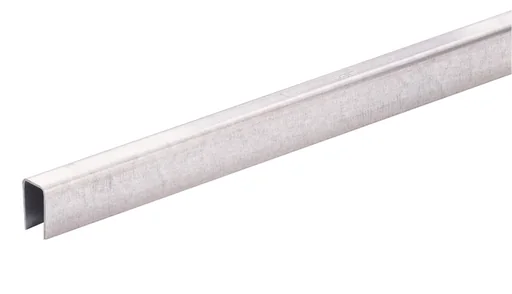

Zur Orientierung gehören außerdem Führungsschienen, Laufschienen-Sets und einzelne Laufschienen zur Auswahl. Gleiter, Führungsrollen, Verlängerungen und Stopper ergänzen eine bestehende Strecke. Für einen Ersatzabgleich sind daher mindestens vier Angaben wichtig: Typnummer, Querschnitt, vorhandene Länge und Befestigungsart. Ein Bauteil mit passender Länge, aber abweichendem Querschnitt oder anderer Typnummer ist in den Produktdaten nicht als gleichwertige Variante beschrieben.
Rollen, Muffen, Stopper und Verschlüsse
Führung und Lauf

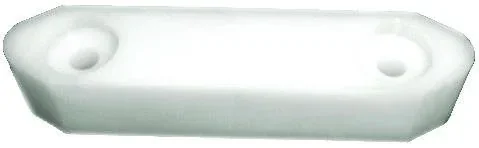

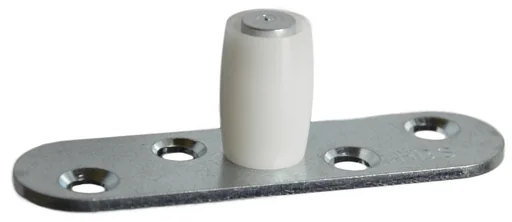

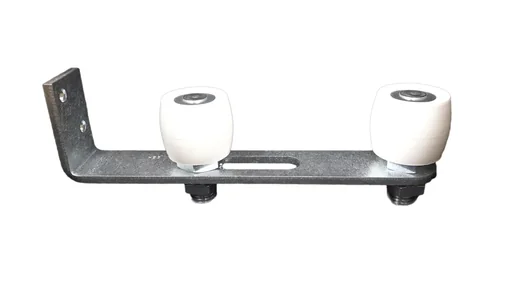

Für die Bewegung und Führung stehen Rollapparate in den Beschlagsätzen, Torrollen mit Bügel, lose Torrollen, Führungsrollen, Doppelführungsrollen, Gleiter und Vorhangrollen in der Produktliste. Die Bezeichnungen unterscheiden beispielsweise Rollen mit Bügel von losen Rollen und nennen bei Führungsrollen zusätzlich Bauform oder Werkstoff. Ein Rollapparat ist dagegen im Beschlagsatz dem jeweiligen Typ zugeordnet. Für die Zusammenstellung bedeutet das: Erst das System und die Schiene abgleichen, danach Rolle, Gleiter oder Stopper als Einzelteil auswählen.
Verbindung, Abschluss und Bedienung

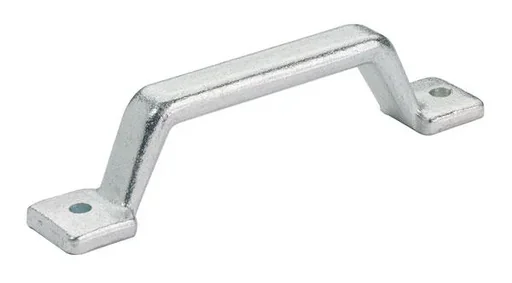

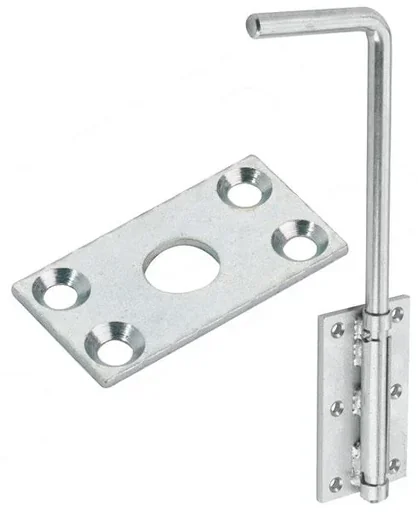

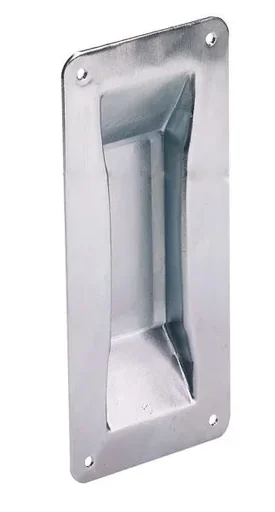

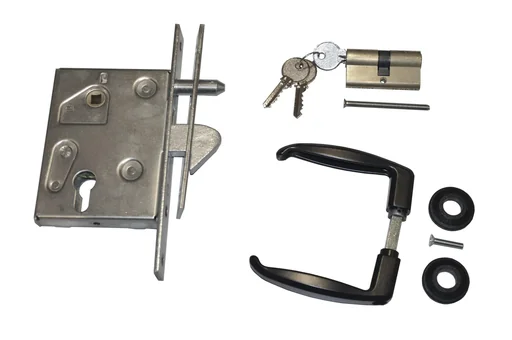

Muffen verbinden oder tragen die Laufschiene; im Sortiment stehen Wand-, Decken-, Doppelwand-, Doppeldecken-, Verbindungs- und höhenverstellbare Muffen. Ergänzend gibt es Laschen, Winkelbefestigungen, Anschraubplatten und Stopper. Für den Abschluss und die Bedienung sind Bodenriegelsets, Stallriegel mit Schnapp- oder Bolzenverschluss, Muschelgriffe, Türgriffe, ein Schloss-Set sowie Beschlag-Sets mit Sturmhaken aufgeführt. Der beschriebene Stallriegel mit Schnappverschluss besteht aus verzinktem Metall, wird als ein Stück geführt und hat ein Gewicht von 0,65 kg.
Drei Produktbeispiele im Überblick
Die folgenden Beispiele zeigen, wie Typ, Torbreite, Montageart und Produktaufgabe in den Bezeichnungen und Produktdaten zusammenspielen. Sie stehen für unterschiedliche Auswahlfragen: ein Beschlag zum Anschweißen, ein Wandset und ein Ersatzteil für einen Streifenvorhang.
Schiebetorbeschlag Typ 30 für 1,50 m Schiebetor zum Anschweißen

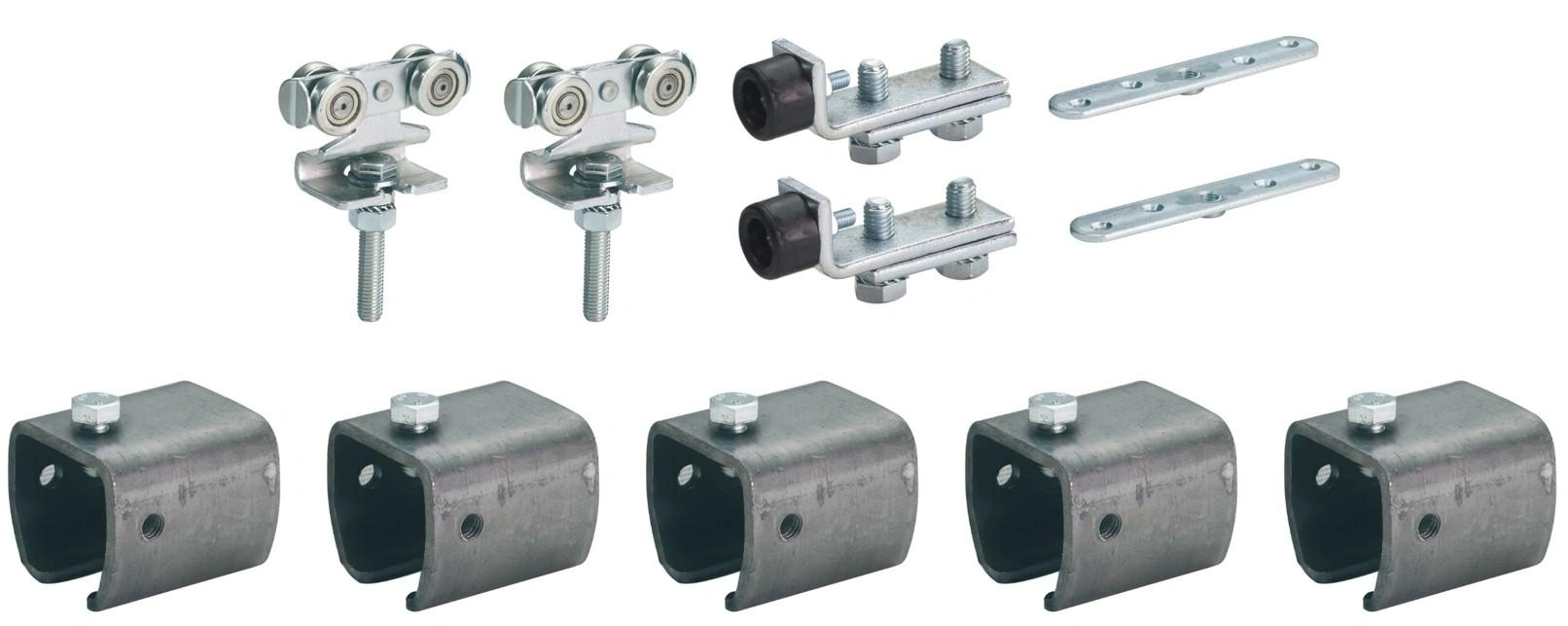

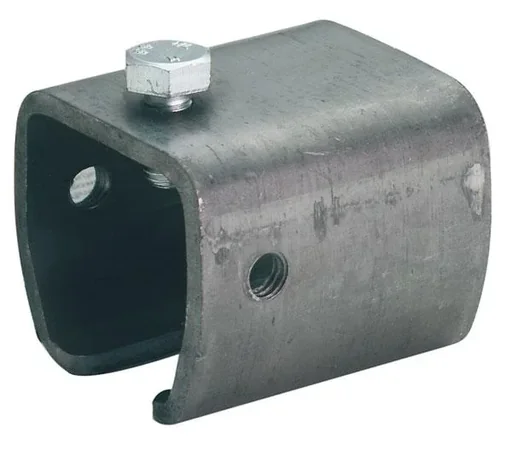

Die Produktdaten nennen eine 3 m lange Laufschiene, zwei doppelpaarige Rollapparate Typ 30, zwei Anschraubplatten, fünf Anschweißmuffen und zwei Schienentürstopper.

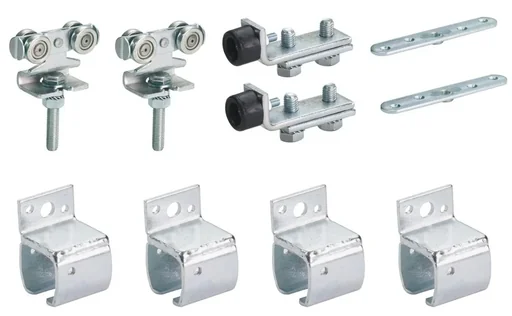

Schiebetorbeschlag Typ 10 für 1 m Schiebetor für Wandbefestigung
Das Set ist für eine 2 m lange Laufschiene beschrieben und enthält zwei Rollapparate Typ 10, zwei Anschraubplatten, vier Wandbefestigungsmuffen und zwei Schienentürstopper. Schrauben für die Wand sind nicht enthalten.
Ersatz-Streifen, 30 cm breit, montiert

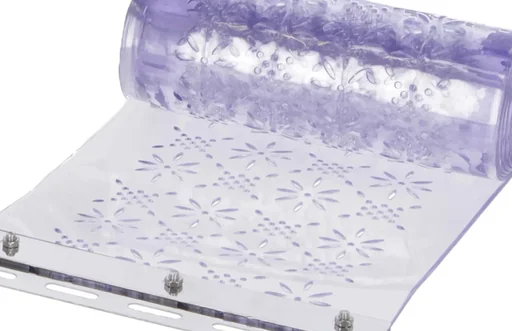

Der Streifen besteht aus PVC. Angegeben sind 30 x 225 cm, 3 mm Stärke, Stanzöffnungen, bereits montierte Pendelbleche und ein Gewicht von 3,11 kg.

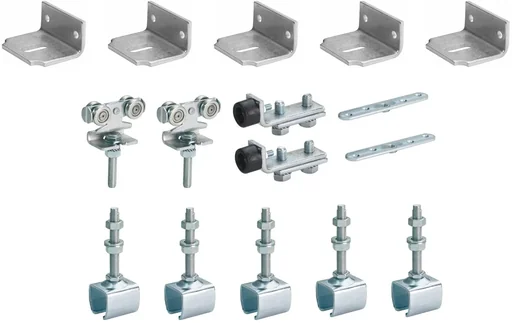

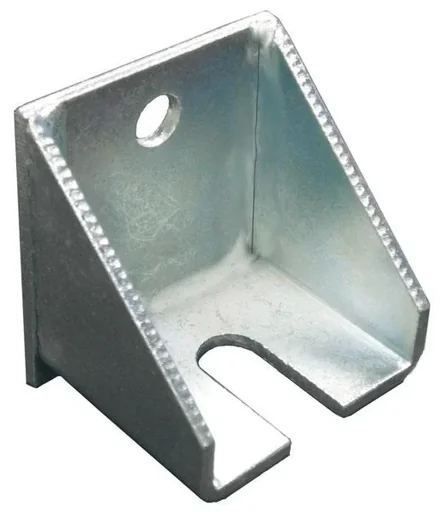

Eine weitere Kombination aus Typ und Breite ist der Schiebetorbeschlag Typ 10 für 1,5 m Schiebetor. In den Produktdaten stehen dafür eine 3 m lange Laufschiene, fünf höhenverstellbare Muffen, fünf Wandbefestigungswinkel und zwei Schienentürstopper.
Auswahl und Montage in einer festen Reihenfolge
- Vorhandenes System: Typ 10, Typ 30 oder Typ 40 am Beschlag und an der Laufschiene abgleichen.
- Torbreite: Die Bezeichnung auf 1 m, 1,5 m oder 1,50 m prüfen; die Produktdaten führen dazu unterschiedliche Schienenlängen und Setbestandteile.
- Untergrund: Wand, Decke oder Stahlkonstruktion festlegen und nur die dazu genannte Muffenart einplanen.
- Schiene: Querschnitt und Länge der vorhandenen Strecke mit dem Produktnamen vergleichen; Verlängerungen sind als eigene Bauteile bezeichnet.
- Ergänzung: Rollapparat, Führungsrolle, Gleiter, Stopper, Riegel oder Griff erst nach dem Systemabgleich auswählen.
Diese Reihenfolge trennt die tragenden und führenden Bauteile von Zubehör für Abschluss und Bedienung. Sie verhindert auch, dass ein Wandset mit einem Decken- oder Schweißbauteil vermischt wird. Bei den beschriebenen Wandsets bleibt außerdem die Frage nach den Befestigungsschrauben offen, weil sie dort ausdrücklich nicht zum Lieferumfang gehören.
Zubehör nach Aufgabe einordnen
Für die Führung stehen Schienen, Verlängerungen, Gleiter, Führungsrollen und Stopper im Vordergrund. Für die Verbindung sind Muffen, Laschen, Winkel und Anschraubplatten gelistet. Für den Abschluss der Torfläche kommen Bodenriegel, Stallriegel, Griffe und ein Schloss-Set hinzu. Die Produktnamen nennen dabei die Aufgabe oder die Typzuordnung; bei Ersatzteilen sind diese Angaben zusammen mit Querschnitt, Länge und Montageart zu lesen.
Auch der Streifenvorhang-Bereich gehört als ergänzende Lösung zur Kategorie. Beim Ersatz-Streifen sind PVC, die Maße 30 x 225 cm, die Stärke 3 mm und bereits montierte Pendelbleche dokumentiert. Das unterscheidet ihn klar von Laufschienen- oder Torbeschlagteilen. Eine Zuordnung nach dem Verwendungszweck macht die Auswahl übersichtlicher, ohne Bauteile verschiedener Systeme zusammenzufassen.
Weitere Bereiche im Stallbedarf
Die Kategorie liegt im Bereich Stallbedarf. Für angrenzende Aufgaben stehen folgende Sortimente als eigene Bereiche daneben:
Frostschutzkabel
Elektrische Leitungen für den Frostschutz im Stallbedarf.
Gabeln, Schaufeln
Handgeräte für Arbeiten im Stall- und Hofbereich.
Hochdruckreiniger
Reinigungstechnik als benachbarter Sortimentsbereich.
Kehrbesen, Schrubber
Boden- und Stallreinigung mit Besen und Schrubbern.
Häufige Fragen zu Beschlägen und Schienen
Wie unterscheiden sich Typ 10, Typ 30 und Typ 40?
Die Typnummer ist eine Systemzuordnung. In der Kategorie tragen Rollapparate, Muffen, Anschraubplatten, Laufschienen und Beschlagsätze die Bezeichnungen Typ 10, Typ 30 oder Typ 40. Für die Auswahl müssen Typnummer, Torbreite und Montageart gemeinsam betrachtet werden.
Welche Montagearten sind vertreten?
Die Produktdaten nennen Wandbefestigung, Deckenbefestigung und Anschweißen. Wandsets enthalten Wandbefestigungsmuffen, Deckenvarianten Deckenbefestigungsmuffen und Schweißvarianten Anschweißmuffen. Die jeweilige Bezeichnung sollte mit der vorhandenen Konstruktion abgeglichen werden.
Welche Schienenlänge wird bei den Beschlagsätzen genannt?
Mehrere beschriebene Sets für ein 1-m-Schiebetor nennen eine 2 m lange Laufschiene. Mehrere Sets für 1,5 oder 1,50 m nennen 3 m. Diese Werte gehören zur jeweiligen Produktbeschreibung; Torbreite, Typ und Montageart bleiben zusätzliche Auswahlangaben.
Sind Schrauben für die Wandbefestigung im Set enthalten?
Bei den beschriebenen Wandsets steht ausdrücklich, dass Schrauben und ähnliche Befestigungsmittel für die Wand nicht enthalten sind. Im Lieferumfang sind stattdessen je nach Variante Rollapparate, Anschraubplatten, Wandmuffen und Schienentürstopper aufgeführt.
Was ist beim Ersatz-Streifen dokumentiert?
Der Ersatz-Streifen ist aus PVC und wird mit Stanzöffnungen sowie bereits montierten Pendelblechen beschrieben. Angegeben sind 30 x 225 cm, 3 mm Stärke und 3,11 kg Gewicht. Er ist für den Fliegen-Streifenvorhang mit der in den Produktdaten genannten Artikelnummer 922783 aufgeführt.
Worauf kommt es bei einer Laufschienenverlängerung an?
Die beschriebenen Verlängerungen unterscheiden sich mindestens durch ihren Querschnitt und die Länge: genannt werden 50 x 10 mm bei 1 m sowie 30 x 5 mm bei 1 m. Für den Abgleich sind diese Werte mit der vorhandenen Laufschiene und der Typzuordnung zu lesen.
