Drucklufttechnik für Anschlüsse und Werkstattbedarf

Drucklufttechnik im Überblick

Drucklufttechnik bündelt die Bauteile, die zwischen Druckluftquelle, Schlauch und Werkzeug oder Anschlussstelle liegen. In dieser Kategorie stehen deshalb nicht nur Kupplungen, sondern auch Schlauchverbinder, Verteiler, Wanddosen, PTFE-Band, Kugelhähne, Ohrschellen und Ausblaspistolen. Die Auswahl wird übersichtlicher, wenn zuerst die Aufgabe und anschließend die Anschlussdaten feststehen: Soll ein Schlauch an ein Gerät, an eine Leitung mit Gewinde oder an eine Wanddose angeschlossen werden? Geht es um eine einzelne Verbindung, mehrere Abgänge oder eine Absperrung?

Für einen passenden Vergleich sind die Angaben am jeweiligen Artikel maßgeblich. Bei den gelisteten Kupplungen erscheinen Schlauchtüllen mit 6, 9 und 13 mm sowie Gewinde in 1/4, 3/8 und 1/2 Zoll. Diese Größen stehen nicht stellvertretend für jedes Produkt; sie markieren die verschiedenen Ausführungen im Sortiment. Bei einem Schlauchverbinder mit 6 mm wird die Verbindung zweier Schläuche mit 6 mm Innendurchmesser beschrieben, während ein anderer Verbinder einen Durchmesser von 13 mm nennt. Dadurch lässt sich der benötigte Übergang anhand des vorhandenen Schlauchs prüfen.

Kupplungen nach Anschlussform auswählen

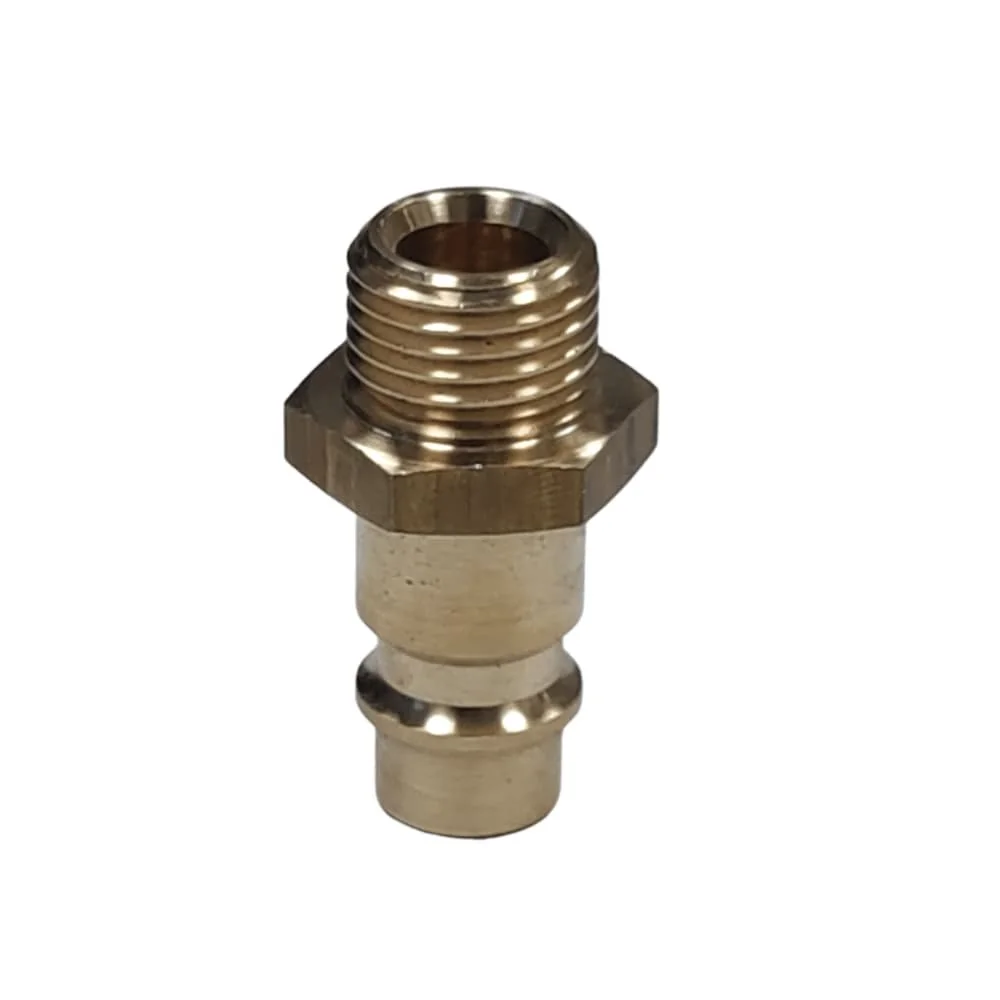

Bei einer Kupplungsdose steht die Aufnahme des passenden Steckers im Mittelpunkt. Ein Stecker kann als Schlauchtülle, Innengewinde oder Außengewinde ausgeführt sein. Die Schlauchtülle verbindet den Anschluss mit einem Schlauch; eine Gewindeausführung wird mit einem passenden Gegenstück verschraubt. Für die Zusammenstellung einer Leitung ist daher zuerst die Anschlussseite am vorhandenen Bauteil zu klären und danach die zweite Seite der Kupplung zu bestimmen.

Die Anschlussseite zuerst bestimmen

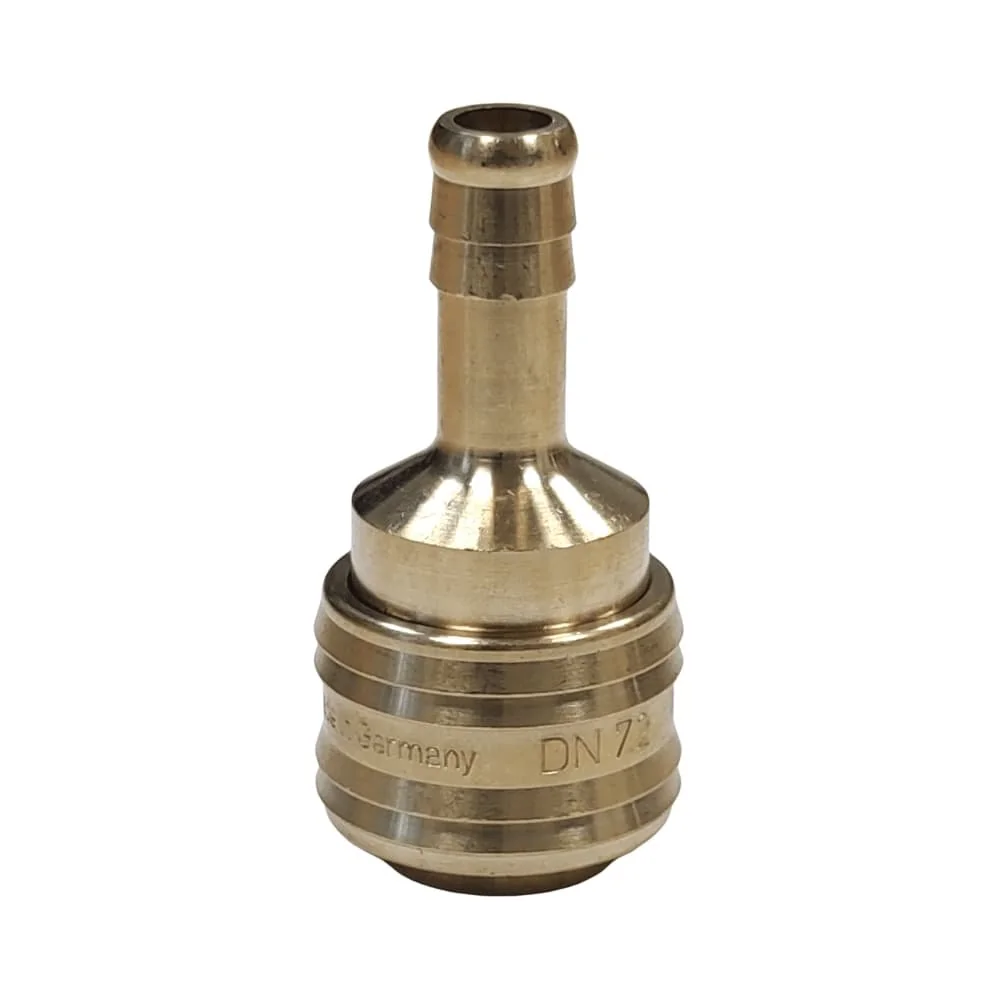

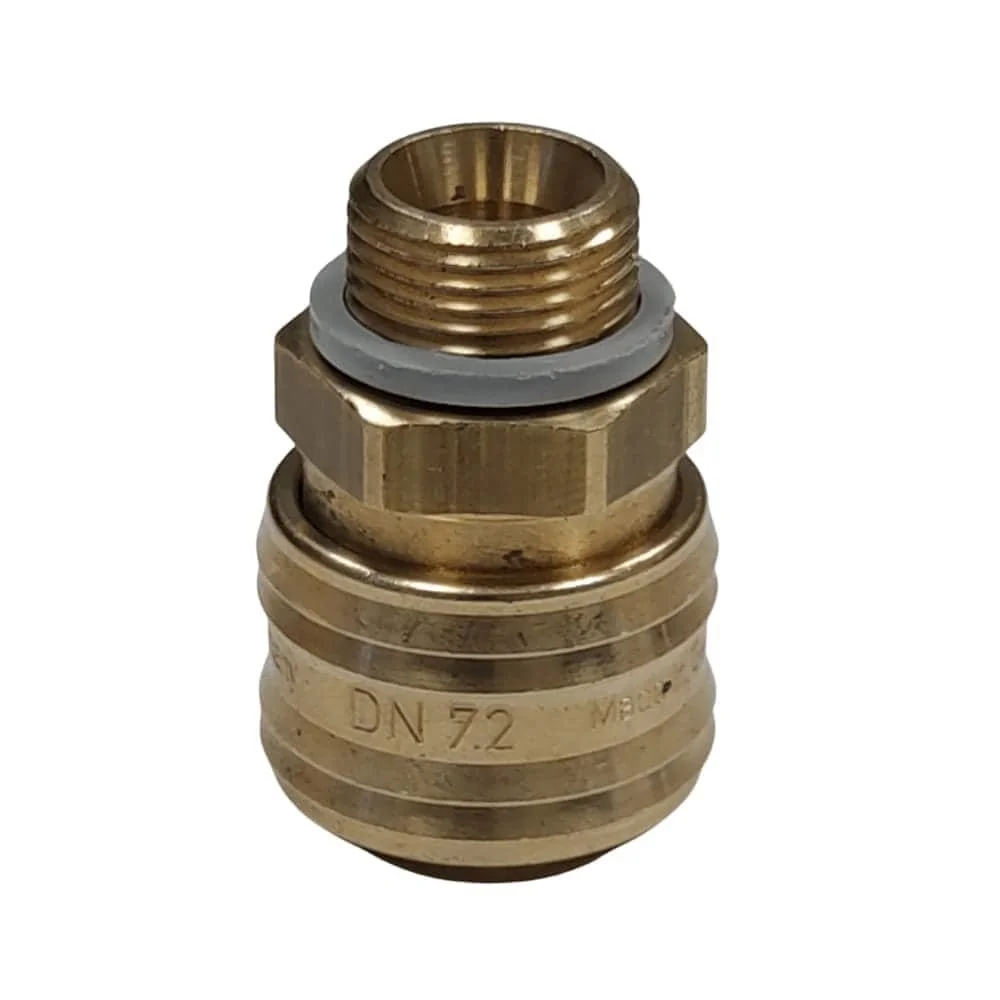

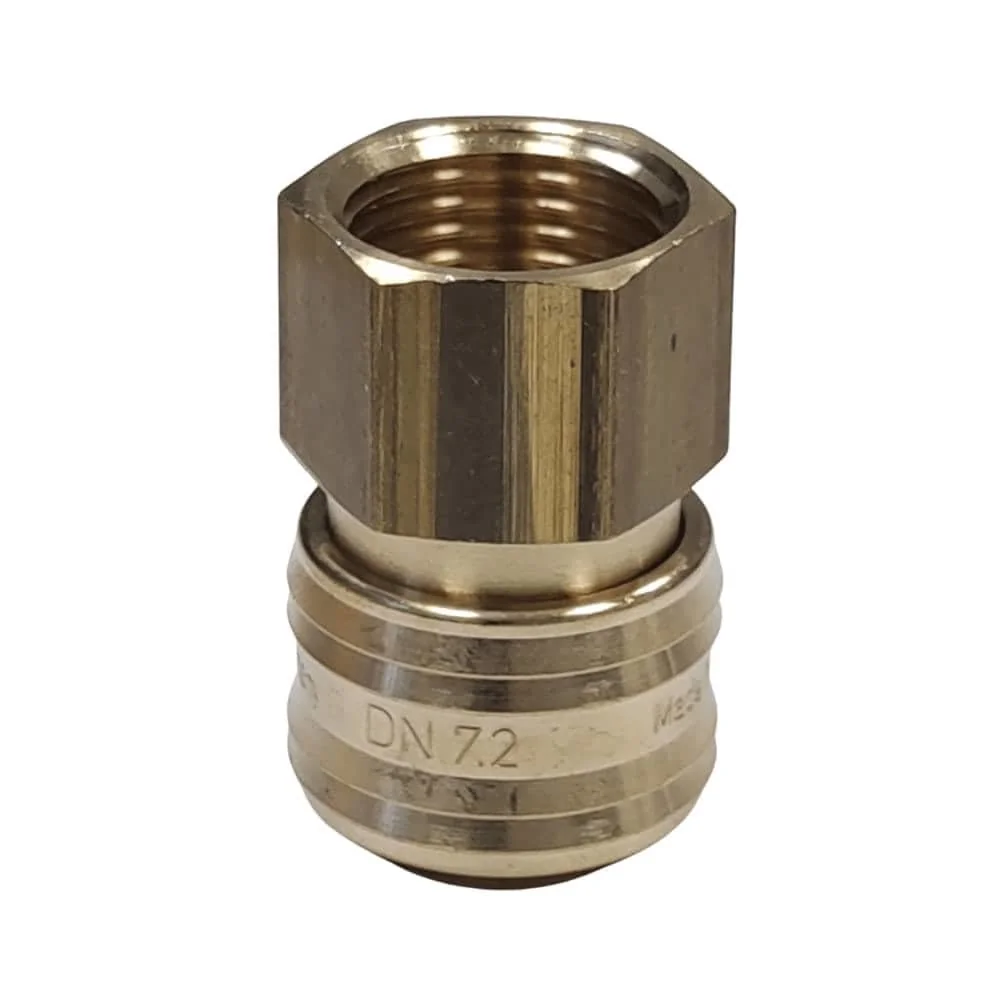

13-mm-Schlauchtüllen kommen in mehreren Druckluftkupplungen der Kategorie vor. Andere Produktkarten nennen 9 mm oder 6 mm. Bei den Gewindevarianten finden sich unter anderem 1/4, 3/8 und 1/2 Zoll, jeweils mit Innen- oder Außengewinde. Diese Bezeichnungen beschreiben konkrete Ausführungen. Ein Wechsel von einer Schlauchtülle zu einem Gewinde ist deshalb keine reine Größenfrage, sondern eine Entscheidung für eine andere Anschlussart.

Material und Betriebsangaben getrennt lesen

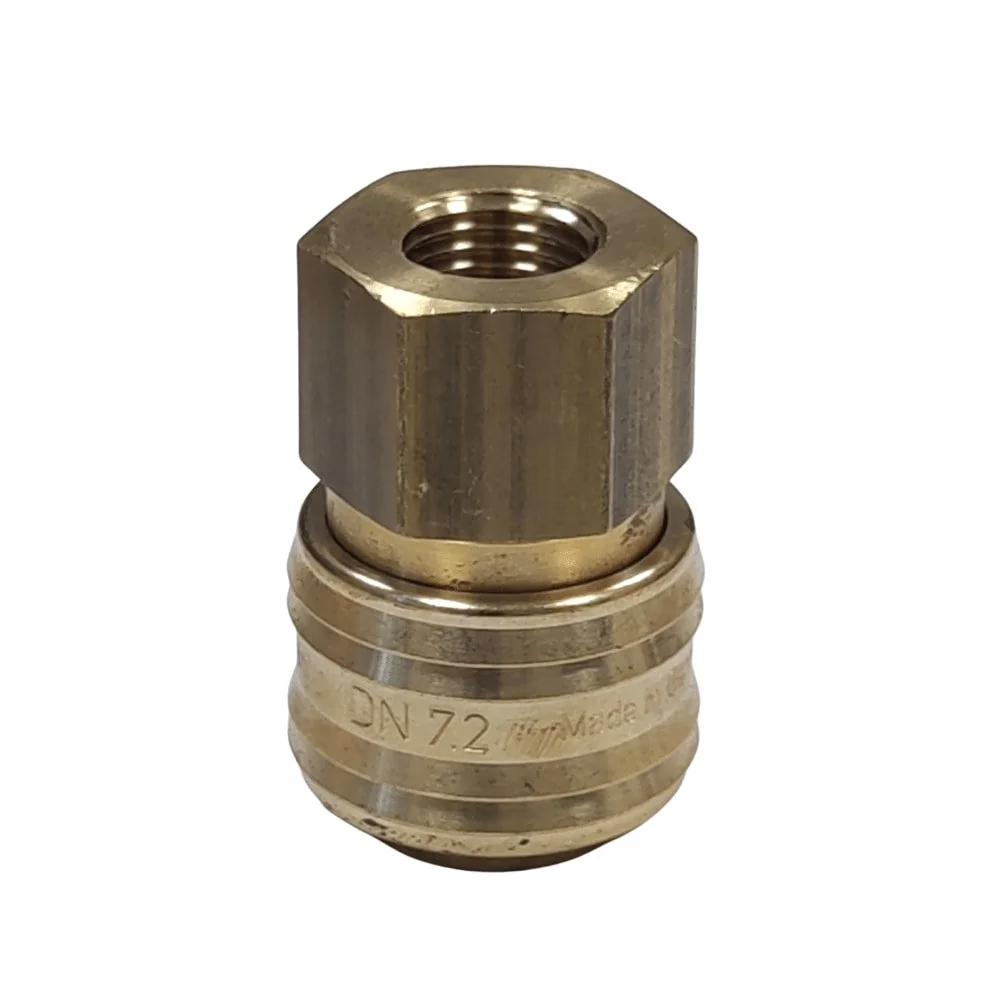

Messing wird bei mehreren Kupplungen als Material genannt. Bei einer Standardkupplungsdose mit 1/4 Zoll Innengewinde sind Messingteile, eine NBR-Dichtung, 7,2 mm Nennweite, 0 bis 35 bar Betriebsdruck und ein Temperaturbereich von -20 °C bis +100 °C ausgewiesen. Diese Werte gehören zu diesem Artikel und gelten nicht automatisch für jede Kupplung. Für die Auswahl zählt deshalb immer die Kombination aus Bauform, Gewinde, Schlauchtülle und den technischen Angaben des konkreten Produkts.

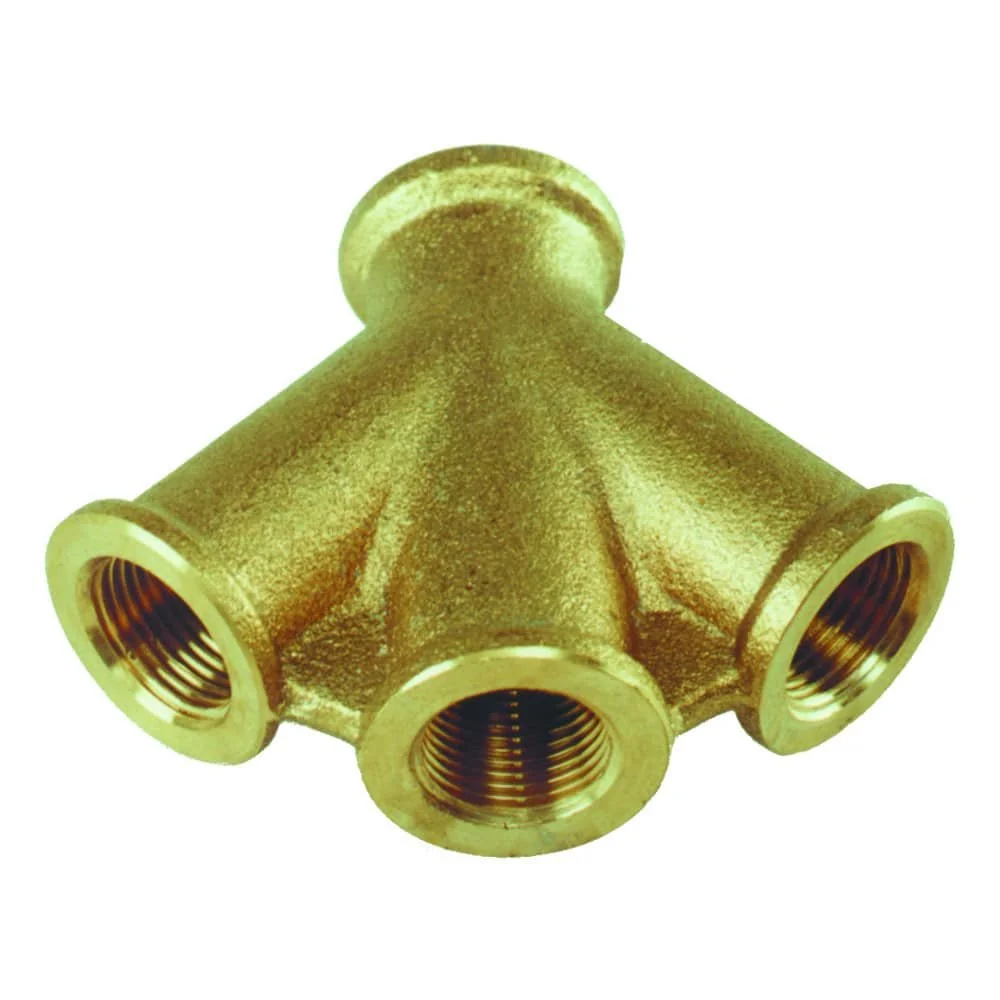

Druckluftverteiler, Messing 3-fach Verteiler, 3/8 Zoll Innengewinde

Die Produktkarte nennt einen 3-fach-Verteiler aus Messing mit 3/8-Zoll-Innengewinden. Die Ausführung ist auf mehrere Leitungswege ausgerichtet.

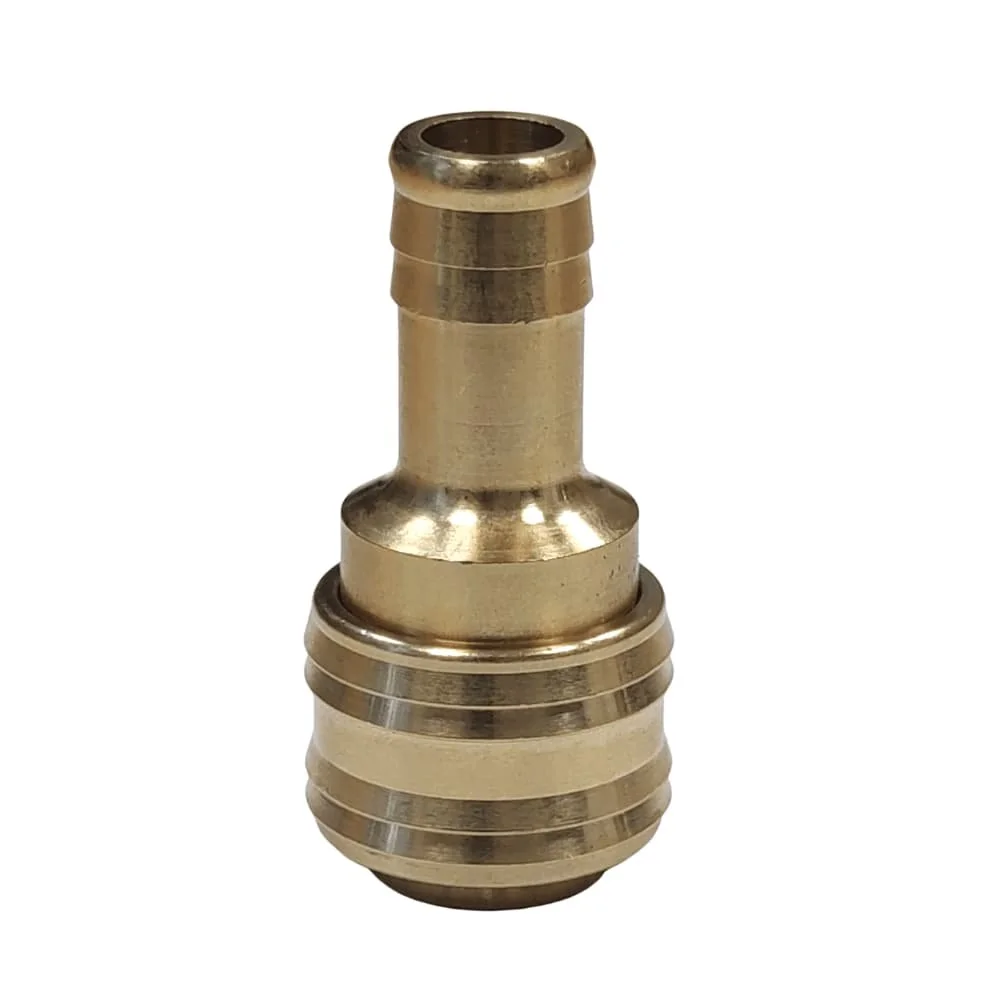

Druckluftkupplung, Kupplungsdose 13mm, Einhand Schnellkupplung

Die Einhand-Schnellkupplung hat eine 13-mm-Schlauchtülle. In den Produktangaben stehen außerdem 7,2 mm Nennweite und bis zu 35 bar Betriebsdruck.

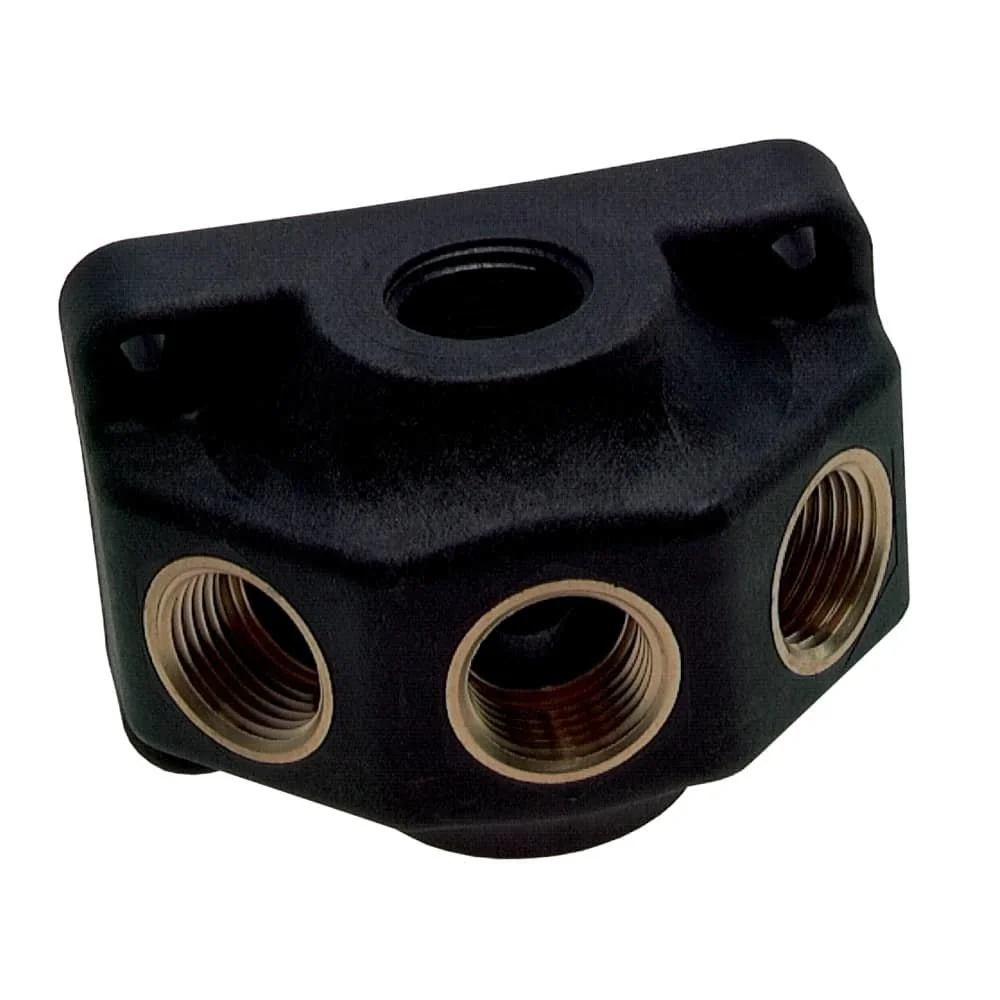

Druckluft Wanddose, 4er Kunststoff Wandverteiler, 1/2 Zoll Innengewinde

Der 4-fach-Wandverteiler besteht aus Kunststoff und besitzt vier 1/2-Zoll-Innengewinde. Für diesen Artikel ist ein maximaler Druck von 15 bar angegeben.

Verteiler und Wanddosen für mehrere Anschlüsse

Verteiler teilen einen vorhandenen Anschluss auf mehrere Leitungswege auf. Im Sortiment erscheinen Messingverteiler, Y-Verteiler, T-Stücke und Sets mit Kupplungen oder Steckern. Eine Wanddose legt den Anschlusspunkt an eine feste Fläche. Damit unterscheiden sich die Bauformen bereits durch ihren Montageort und die Zahl der vorgesehenen Anschlussstellen. Für eine Erweiterung der Leitung ist zu prüfen, ob ein einzelner Verteiler oder ein Wandanschluss mit mehreren Ausgängen besser zum Aufbau passt.

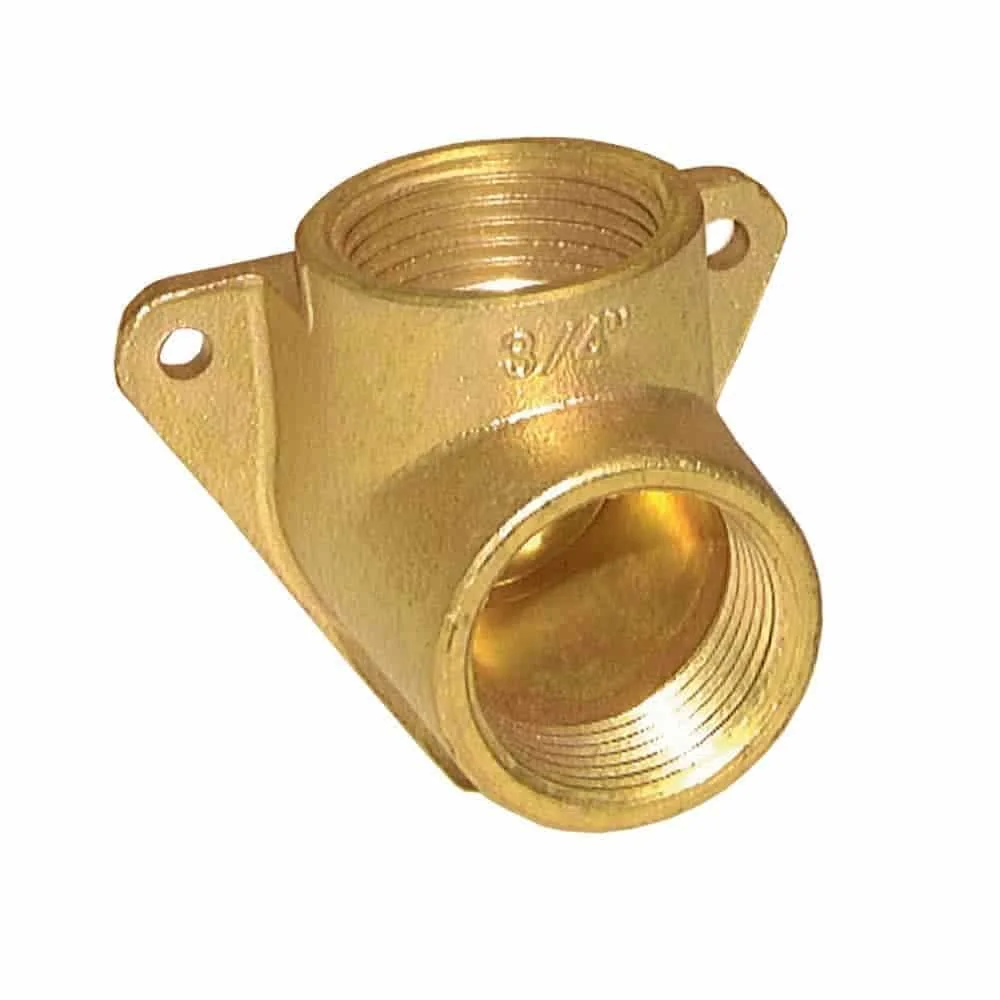

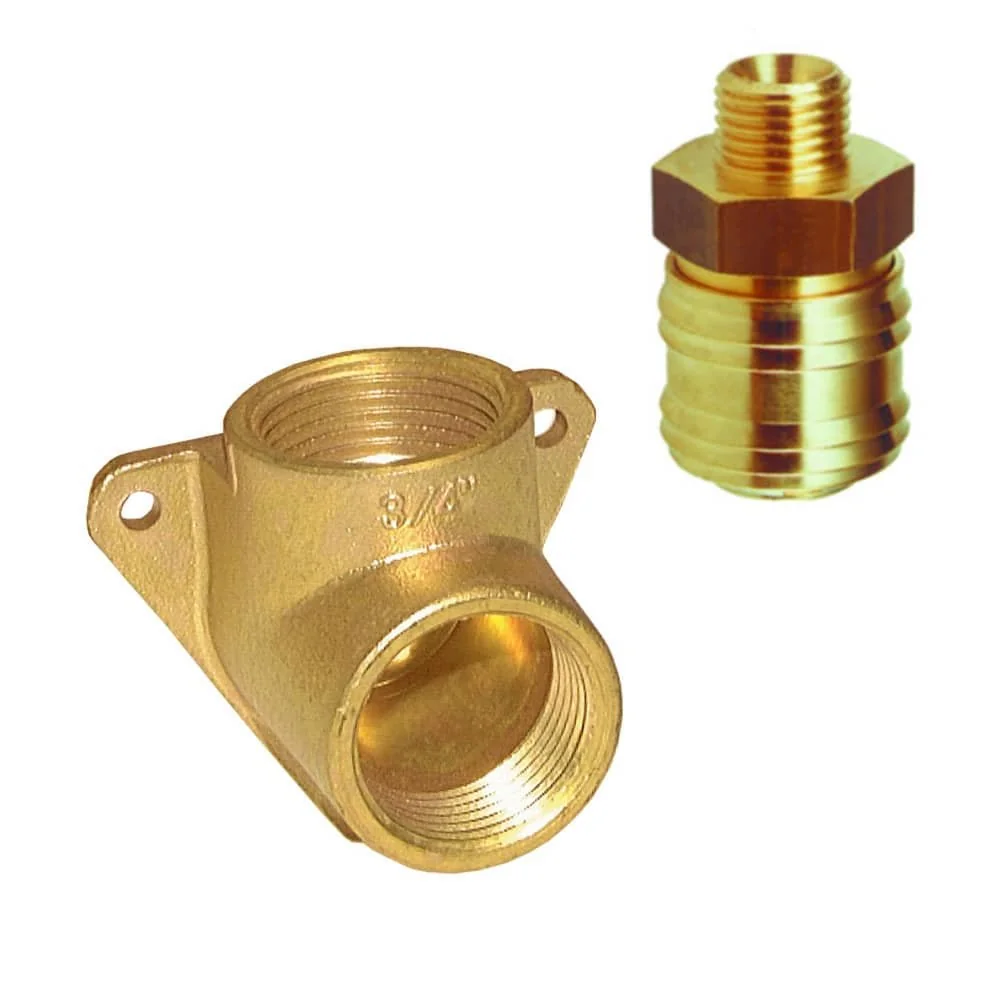

Bei einer Messing-Wanddose mit 3/8-Zoll-Innengewinde ist diese Gewindegröße der zentrale Vergleichspunkt. Eine andere Produktkarte beschreibt einen Kunststoff-Wandverteiler mit vier 1/2-Zoll-Innengewinden und einem maximalen Druck von 15 bar. Sets können zusätzlich Kupplungen enthalten. Die Produktbezeichnung zeigt dann, ob eine Dose allein oder eine Kombination aus Wanddose und Kupplung vorliegt. Material, Gewinde, Anzahl der Anschlüsse und der angegebene Druck sollten gemeinsam betrachtet werden.

Wanddose oder freier Verteiler?

Für einen fest definierten Entnahmepunkt spricht die Bauform als Wanddose. Ein freier Verteiler lässt sich dagegen innerhalb der Leitungsführung einsetzen. Die Kategorie enthält beide Varianten sowie Ausführungen aus Messing und Kunststoff. Bei Sets kommt hinzu, welche Kupplungen und Stecker bereits enthalten sind. Ein Blick auf die konkrete Zusammenstellung verhindert, dass ein Einzelteil mit einem Anschlussset verwechselt wird.

Schläuche, Verbinder und Schlauchbefestigung

Schläuche bilden die flexible Verbindung zwischen Druckluftanschluss und Werkzeug. Die Kategorie umfasst Druckluftschläuche mit Kupplung, PVC-Druckschläuche, Schlauchverbinder, Doppeltüllen und Schlauchschellen. Für die Auswahl sind das Schlauchmaß, die Länge, die Anschlussform und die Angaben zum Material des jeweiligen Artikels nebeneinanderzustellen. Ein Schlauch mit bereits montierter Kupplung wird anders verglichen als ein Schlauch, der über eine separate Tülle oder einen Verbinder angeschlossen wird.

Maßkette vom Schlauch bis zur Kupplung

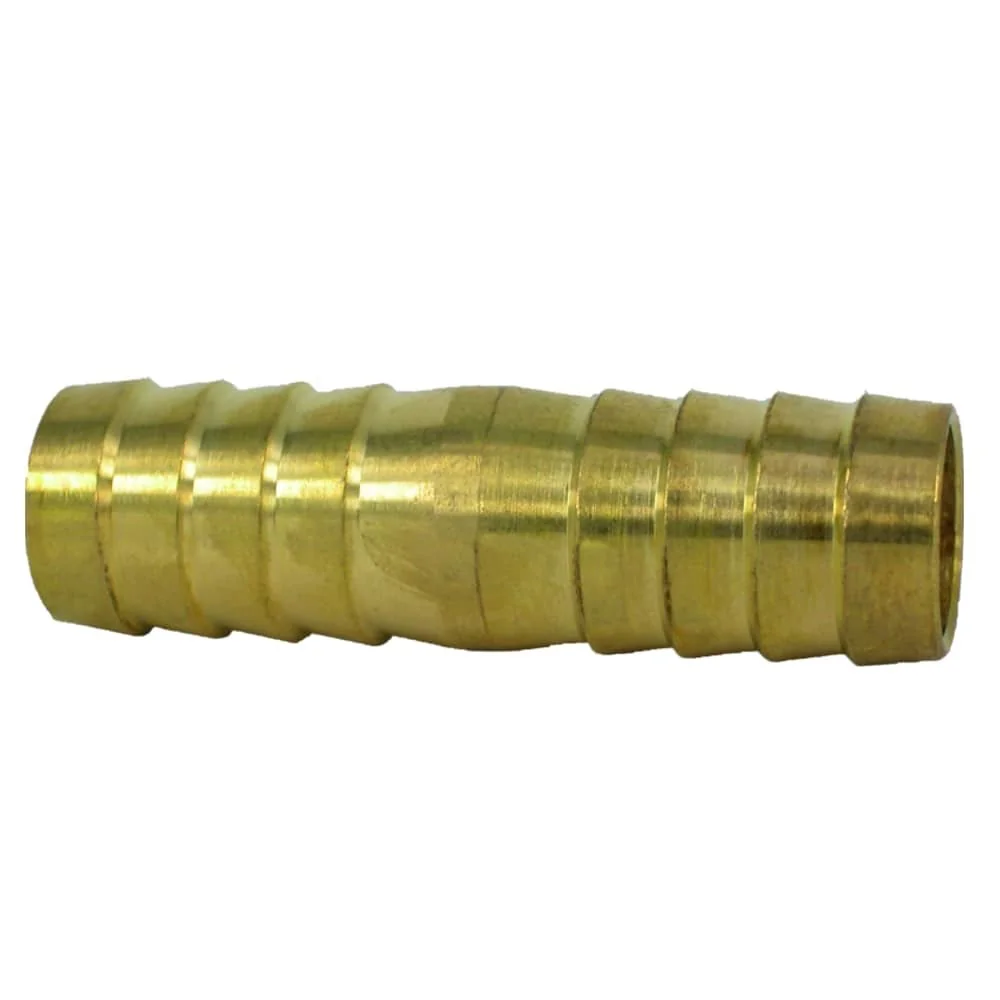

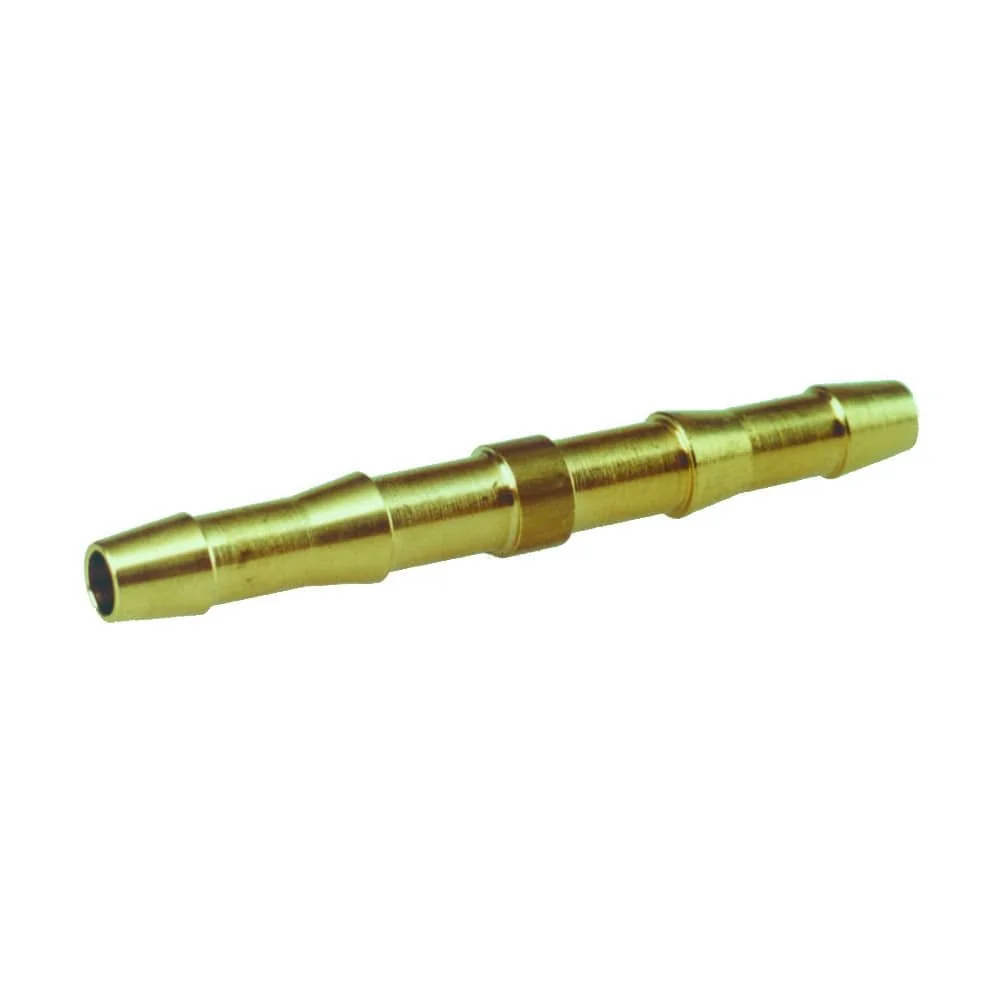

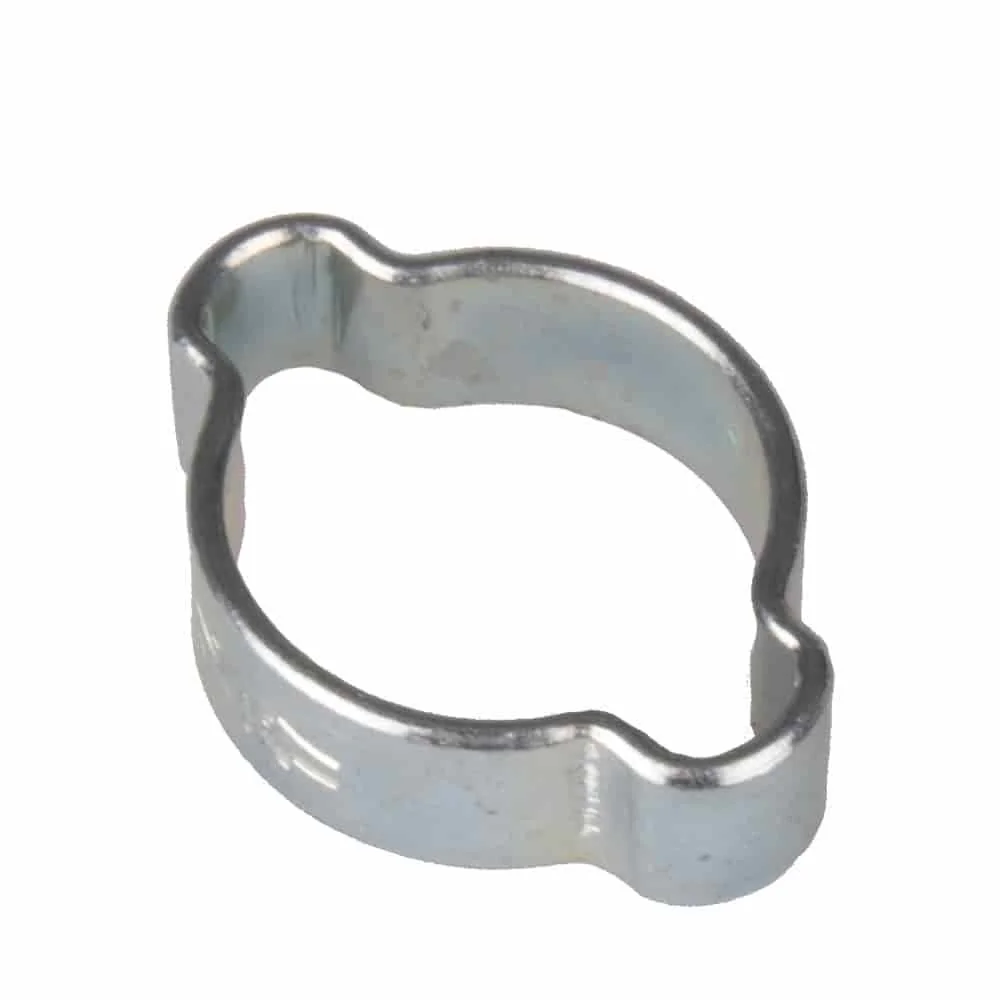

Ein 6-mm-Druckluftverbinder ist als Doppeltülle für 6-mm-Schläuche beschrieben. Ein separater Schlauchverbinder nennt 13 mm Durchmesser. Bei 2-Ohr-Schellen ist ein Spannbereich von 13 bis 15 mm angegeben. Diese Daten gehören jeweils zu den genannten Artikeln und sollten nicht auf andere Varianten übertragen werden. Für eine passende Kombination müssen Schlauch, Verbinder, Schelle und Kupplung anhand ihrer jeweiligen Produktangaben zusammenpassen.

Schlauchschellen werden als eigene Befestigungsteile geführt. Die Kategorie enthält verschiedene Spannbereiche; daraus folgt kein einheitliches Maß für alle Schellen. Bei einer Reparatur oder Verlängerung steht daher zuerst das Maß am vorhandenen Schlauch fest, danach die passende Verbindungstülle und zuletzt die Schelle. Dieses Vorgehen hält die Auswahl auf die tatsächlich benötigten Anschlussdaten fokussiert.

Gewinde abdichten und Leitungen absperren

PTFE-Band gehört zum Zubehör für Gewindeverbindungen. Eine Produktkarte nennt 1/2 Zoll Breite und 10 m Länge; bei einer weiteren Ausführung sind zusätzlich 0,1 mm Stärke angegeben. Das Band wird für Gewinde an Edelstahl-, Stahl-, Messing- und Tempergussfittings sowie an Druckluftarmaturen beschrieben. Für den Vergleich zählen hier Material, Breite, Länge und Stärke des konkreten Bands.

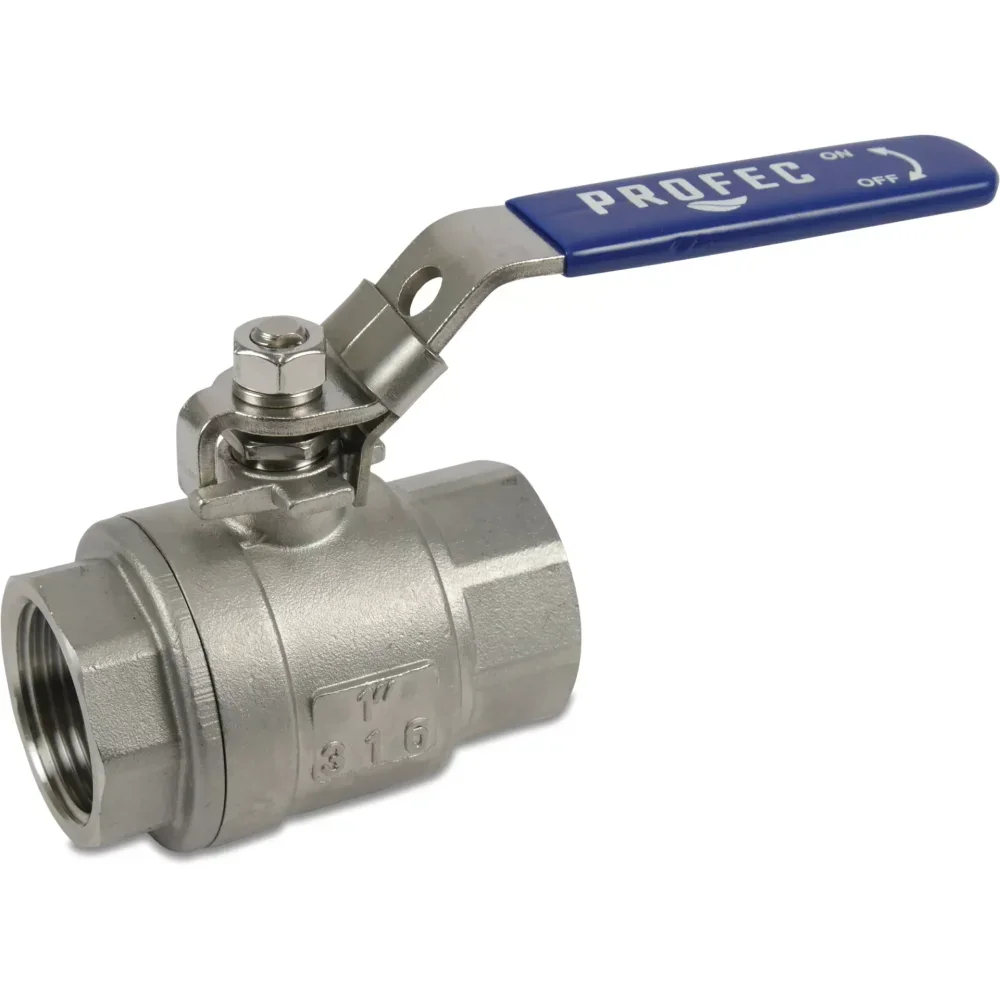

Kugelhähne bilden eine andere Produktgruppe als Kupplungen und Verbinder. In den Fakten ist ein zweiteiliger Kugelhahn aus Edelstahl 316 mit 1 1/2-Zoll-Innengewinde und einem Arbeitsdruck bis 64 bar beschrieben. Bei einer Absperrarmatur stehen daher Ventilbauform, Innengewinde, Material und der angegebene Arbeitsdruck im Vordergrund. Diese Daten sind artikelbezogen und sollten mit dem vorhandenen Leitungsanschluss abgeglichen werden.

Abdichtung und Absperrung auseinanderhalten

PTFE-Band unterstützt die Abdichtung eines Gewindes; ein Kugelhahn dient dem Öffnen oder Schließen einer Leitung. Beide Teile können in einer Installation vorkommen, erfüllen aber unterschiedliche Aufgaben. Kupplungen und Stecker schaffen dagegen eine trennbare Verbindung zwischen den Komponenten. Die klare Trennung dieser Funktionen erleichtert die Zusammenstellung und reduziert die Gefahr, ein Dichtmittel mit einer Armatur oder einem Verbindungsteil zu verwechseln.

Ausblaspistolen für Reinigungsarbeiten

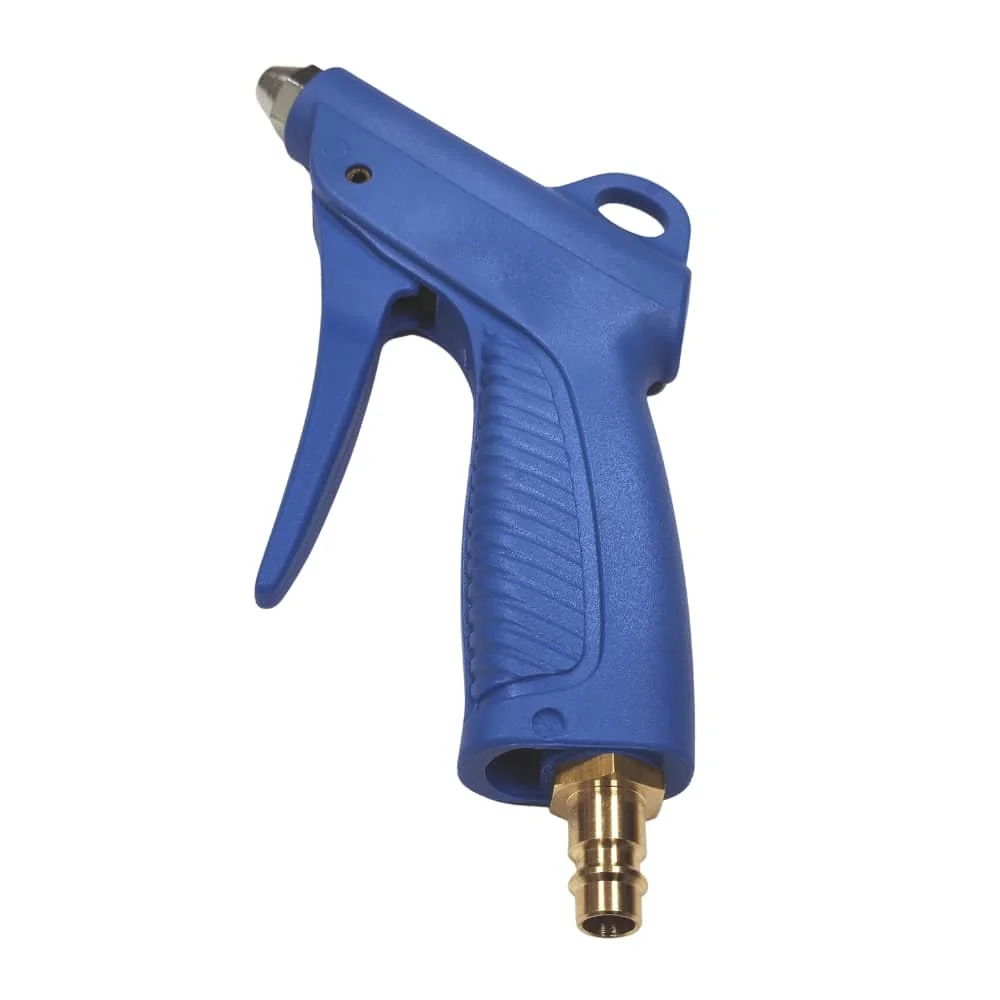

Ausblaspistolen bilden den Werkzeugbereich innerhalb der Kategorie. Eine Produktkarte beschreibt eine Druckluftpistole mit Kurzdüse aus Kunststoff und einem 7,2-NW-Kupplungsstecker. Die kurze Düse ist für Ausblas- und Reinigungsarbeiten vorgesehen. Für die Auswahl sind damit vor allem die Düsenform, das Material des Gehäuses und die Kupplungsseite relevant. Andere Ausführungen können eine Verlängerung oder ein anderes Material nennen; die Angaben gehören jeweils zum einzelnen Artikel.

Für den Anschluss an ein vorhandenes System ist die Kupplungsseite der Pistole mit dem Stecker oder der Kupplungsdose am Schlauch abzugleichen. Bei häufigem Wechsel zwischen Werkzeugen werden die Anschlussform und die Bedienung der Kupplung wichtiger als eine pauschale Produktbezeichnung. Weitere druckluftbetriebene Werkzeuge sind im Bereich Druckluftpistole gebündelt.

Sortimentsbereich und angrenzende Kategorien

Die Unterkategorie und die benachbarten Bereiche ordnen die Komponenten nach ihrem Einsatzschwerpunkt. Die Unterkategorie Drucklufttechnik Schwarzbauer ergänzt den Bereich um eine weitere Sortimentsstruktur. Für Geräte, Schläuche und Ausblaspistolen stehen die folgenden angrenzenden Kategorien mit eigenen Produktgruppen bereit.

Häufige Fragen zur Drucklufttechnik
