Fräsmaschinen

Fräsmaschinen nach Bauform einordnen

Die Auswahl reicht von Oberfräsen und Flachdübelfräsen bis zu Tischfräsmaschinen, Bohr- und Fräsmaschinen sowie einzelnen Fräsern und Fräsersätzen. Die Bauform gibt zunächst die Richtung vor: Eine Flachdübelfräse wird in den Produktangaben Holzverbindungen zugeordnet, während die WOF 1600 für Nuten, Kanten, Flächen und Profile in Holz beschrieben ist. Daneben stehen Maschinen, deren Produktnamen Tisch- oder Bohr-Fräsen nennen. Für den Vergleich zählen deshalb Arbeitsaufgabe, Aufnahme und die tatsächlich angegebenen Maße gemeinsam.

Zur schnellen Orientierung führen die Abschnitte weiter zu den Arbeitsaufgaben, zum Vergleich von Fräser-Sets und zu den Unterkategorien. Die Gliederung hilft, zuerst die passende Gruppe und danach die technischen Angaben eines konkreten Modells anzusehen.

Die Arbeitsaufgabe zuerst bestimmen

Für eine Holzverbindung ist eine Flachdübelfräse die klar bezeichnete Wahl in dieser Zusammenstellung. Die WFF760 führt 760 Watt und Einstellmöglichkeiten im Produktdatensatz. Wer dagegen Kanten, Nuten, Flächen oder Profile in Holz bearbeiten möchte, findet diese Arbeitsarten bei der WOF 1600 ausdrücklich genannt. So stehen zwei klar unterscheidbare Einsatzbeschreibungen zur Verfügung, bevor Schaftaufnahme oder Leistung verglichen werden.

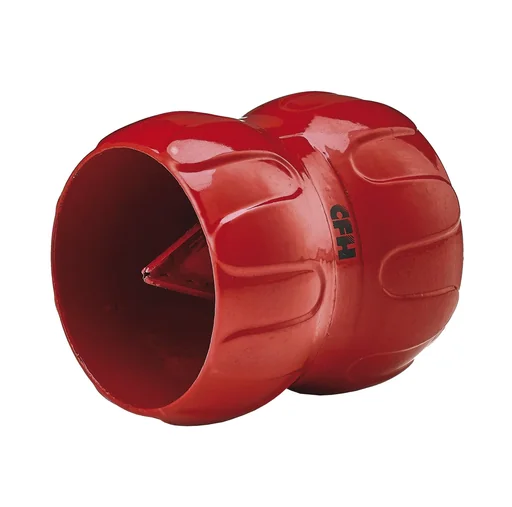

Auch der Werkstoff kann die Auswahl eingrenzen. Der Innen- und Außenfräser mit dem Maßbereich 6 bis 40 mm ist zum Entgraten von Schnittflächen an Kupfer-, Aluminium- und Weichstahlrohren beschrieben. Dazu nennt die Produktkarte geschliffene und gehärtete Stahlmesser. Diese Angaben betreffen Rohrenden; sie sollten nicht mit den Fräserformen für Holzprofile vermischt werden.

Für kleinteilige Arbeiten ist ein Mini Akku Bohr- und Fräswerkzeug mit 7,2 Volt gelistet. Seine Karte führt eine LED-Arbeitsleuchte, eine Geschwindigkeitsanzeige, 5.000 bis 25.000 RPM ohne Last und 40 Zubehörteile in einer Kunststoffbox auf. Das beschreibt einen anderen Geräteeintrag als eine Oberfräse oder Tischfräsmaschine. Prüfen Sie für Ihre Aufgabe zuerst, ob es um eine Holzverbindung, ein Profil, eine Nut, Rohrkanten oder ein kleines Bohr- und Fräswerkzeug geht.

Drei Produktkarten im Vergleich

Die drei Beispiele zeigen verschiedene Kombinationen aus Arbeitsart und Zubehör. Angaben zu jedem Modell bleiben dabei auf die jeweilige Produktkarte bezogen.

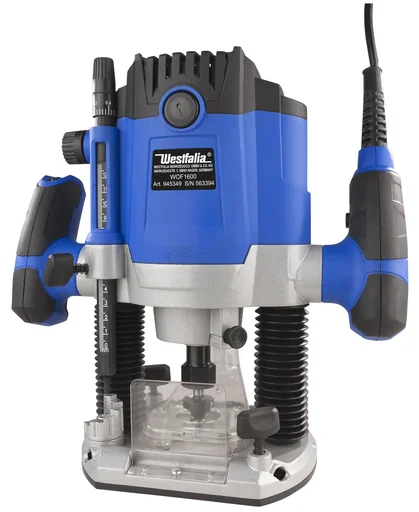

Oberfräse WOF 1600 mit elektronischer Drehzahlsteuerung

Genannt sind 1600 Watt, 230 Volt, Spannzangen für 6, 8 und 12 mm, ein Drehzahlbereich von 6.000 bis 26.000 U/min und eine Arbeitstiefe bis 50 mm. Die Karte führt außerdem einen Tiefenanschlag und 3,0 m Kabellänge auf.

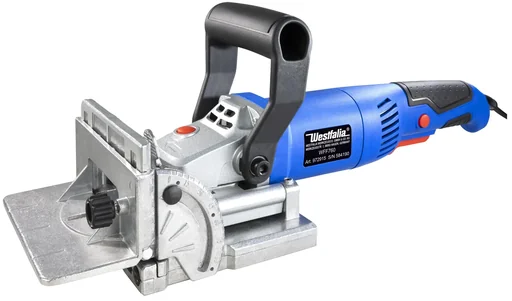

Flachdübelfräse WFF760, 760 Watt

Der Produktdatensatz ordnet dieses Modell Holzverbindungen zu. Als konkrete Eckpunkte nennt er 760 Watt und Einstellmöglichkeiten; der Gerätetyp ist als Flachdübelfräse bezeichnet.

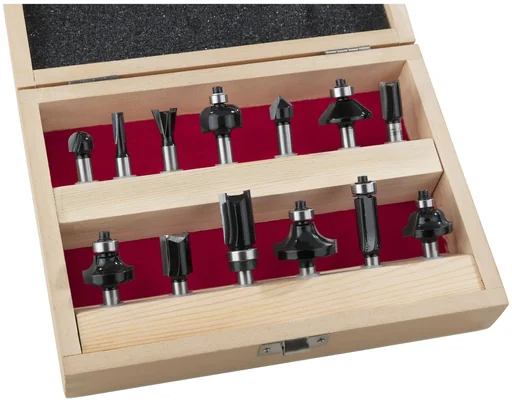

HM Fräsersatz 13-teilig für Oberfräsen

Der Satz hat einen 8-mm-Schaft. Die aufgeführten Formen umfassen Nut-, Spülen-, Radius-, Grat-, V-Nut-, Fasen- und römische Profilfräser.

Fräser-Sets nach Schaft und Inhalt vergleichen

Aufnahme zwischen Maschine und Fräser abgleichen

Die WOF 1600 wird mit Spannzangen für 6, 8 und 12 mm beschrieben. Beim Fräser Satz mit drei Schneidflächen nennt die Produktkarte einen Schaftdurchmesser von 8 mm und eine Schaftlänge von 42 mm. Auch der 13-teilige HM-Satz ist mit 8-mm-Schaft geführt; das Mixed Fräser Set umfasst laut Name 30 Teile mit 6-mm-Schaft. Diese Angaben liefern einen konkreten Abgleich: Die Spannzange der Maschine und der Schaft des Fräsers müssen als Paar betrachtet werden. Eine Setgröße allein beantwortet diese Frage nicht.

Geometrie und Umfang des Sets lesen

Beim 13-teiligen HM-Satz sind drei Nutfräser mit 6, 12 und 16 mm Durchmesser aufgeführt. Hinzu kommen ein Spülenfräser mit Oberkugellager und 12,7 mm Durchmesser, Fräser mit Kugellagerradien von 6 und 10 mm, ein Gratschneider mit 14 Grad, ein V-Nutschneider mit 90 Grad, ein Fasenfräser mit Kugellager sowie ein römischer Profilfräser. Wer bestimmte Formen benötigt, kann die Liste daher mit der geplanten Kontur abgleichen.

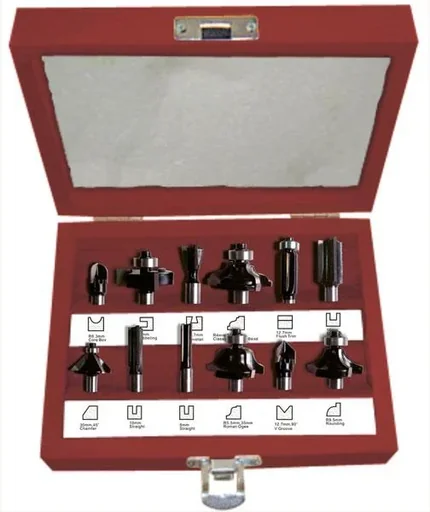

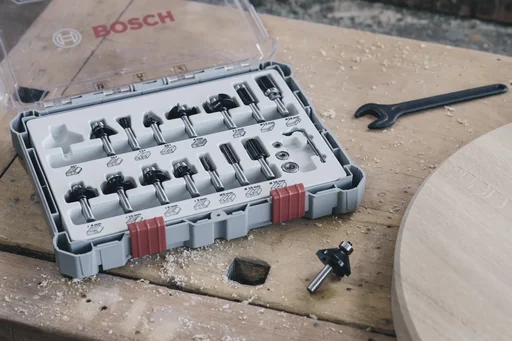

Der 12-teilige Fräser Satz mit drei Schneidflächen pro Fräser unterscheidet sich durch diese ausdrücklich genannte Schneidenzahl; seine Karte nennt ebenfalls 8 mm Schaftdurchmesser und 42 mm Schaftlänge. Das Mixed Set hebt dagegen 6 mm Schaft, 30 Teile, Carbide-Schneiden und verschiedene Fräsergeometrien hervor. Weitere Namen nennen etwa einen 12-teiligen 8-mm-TCT-Satz oder sechs Fräser mit 8-mm-Schaft. Wo keine zusätzlichen Produktdetails vorliegen, bleiben Stückzahl, Materialbezeichnung und Maß aus dem jeweiligen Titel die Vergleichspunkte.

Leistung, Drehzahl und Arbeitstiefe einordnen

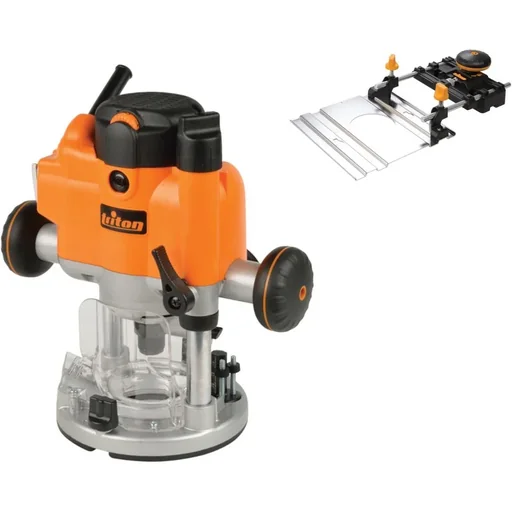

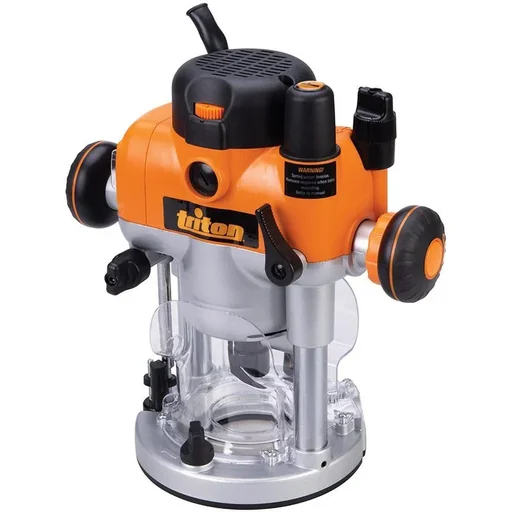

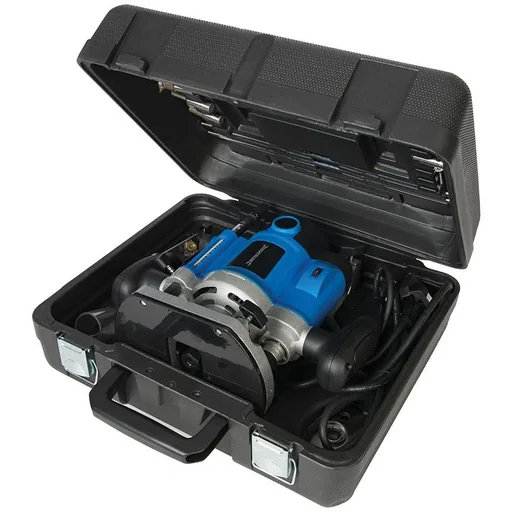

Die Leistungsangaben unterscheiden sich deutlich zwischen den gelisteten Geräten. Die WOF 1600 ist mit 1600 Watt angegeben, die WFF760 mit 760 Watt. Ein Produktname führt eine kompakte Präzisionsfräse mit 1010 Watt, ein weiterer eine Oberfräse mit 2050 Watt. Für die Präzisionsfräse mit Doppelfunktion nennt der Name 2400 Watt und einen Angriffstiefenbereich von 0 bis 68 mm. Solche Werte sind Modellangaben; sie machen die Maschinen nicht ohne Blick auf Aufgabe, Aufnahme und Arbeitsbereich untereinander austauschbar.

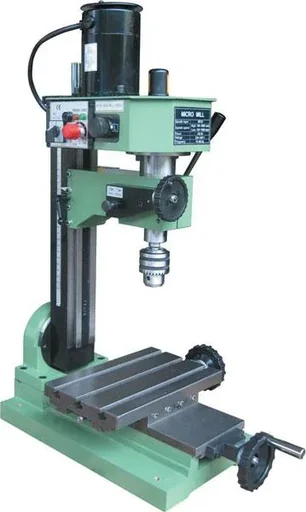

Die WOF 1600 nennt 6.000 bis 26.000 U/min und eine Arbeitstiefe bis 50 mm. Beim Mini Akku Bohr- und Fräswerkzeug stehen 5.000 bis 25.000 RPM ohne Last. Die Fräsmaschine X1 Super ist mit 150 Watt bei 230 Volt und 50 Hz sowie stufenlosen 100 bis 2.000 min-1 beschrieben. Die unterschiedlichen Einheiten und Gerätetypen sollten beim Lesen der einzelnen Karten beachtet werden.

Zur X1 Super nennt die Produktkarte außerdem eine maximale Bohrleistung von 10 mm, eine maximale Fräsleistung von 16 mm, MK2, 140 mm Ausladung, bis zu 220 mm Abstand zwischen Spindel und Tisch, 30 mm Spindelhub sowie Verfahrwege von 180 mm auf X und 130 mm auf Y. Der Maschinenkopf ist mit 230 mm auf Z und die Säule mit ±45 Grad Schwenkbarkeit angegeben. Diese Daten ergeben ein konkretes Bild der Maschine, während andere Fräsmaschinen in der Zusammenstellung nur über ihre Produktnamen beschrieben sind. Die Fräsmaschine X1 Super lässt sich daher anhand ihrer eigenen Kartenangaben einordnen.

Unterkategorien nach Einsatzfeld

Die Unterkategorien sortieren die Auswahl nach dem benannten Maschinentyp oder Fräser. Die Produktübersicht kann dort gezielter nach Holzfräsen, Nuten oder Oberfräsen eingegrenzt werden.

Fräserformen und Zubehör passend auswählen

Einzelne Fräser unterscheiden sich in der benannten Kontur und in den Maßen. Der Abplattfräser HW S8 D42,7 / 13 / R6 ist laut Produktkarte für Abplattungen und Konterprofilfräsungen vorgesehen. Er wird ohne Kugellager-Anlaufring beschrieben; angegeben sind 8 mm Schaft, 42,70 mm Durchmesser, 13 mm Nutzlänge, 50 mm Gesamtlänge und Radius 6 mm. Ein Scheibennutfräser aus der Auswahl trägt im Namen einen Durchmesser von 40 mm und eine Breite von 4 mm.

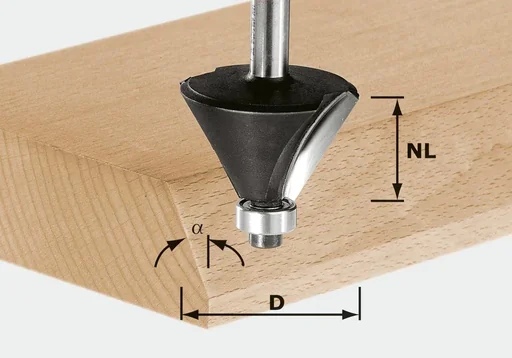

Beim Fasefräser HW D36 / 45 Grad KL nennt die Beschreibung die Kantenbearbeitung, 45 Grad, 36 mm Durchmesser, 8 mm Schaft, 11,5 mm Nutzlänge und 53 mm Gesamtlänge. Sie führt auch ein Anlaufkugellager mit 12,7 mm auf. Fase-, Profil-, Abplatt- und Nutfräser stehen damit für unterschiedliche benannte Formen; Maß und Fräseraufnahme helfen, sie auseinanderzuhalten.

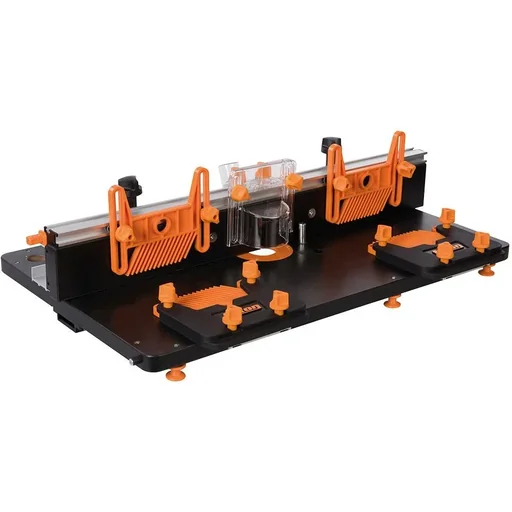

Für den Maschinenaufbau sind ein TWX7 Oberfräsen-Tischmodul, Oberfrästische mit Werkbank und ein Oberfräsen-Führungsschienenadapter als eigene Artikel gelistet. Auch Spannzangen werden separat angeboten: Die Produktnamen nennen Varianten mit 6 mm, 8 mm und 1/2 Zoll. Bei Zubehör lohnt es sich, die genaue Bezeichnung mit dem vorgesehenen Gerät und dessen Aufnahme abzugleichen.

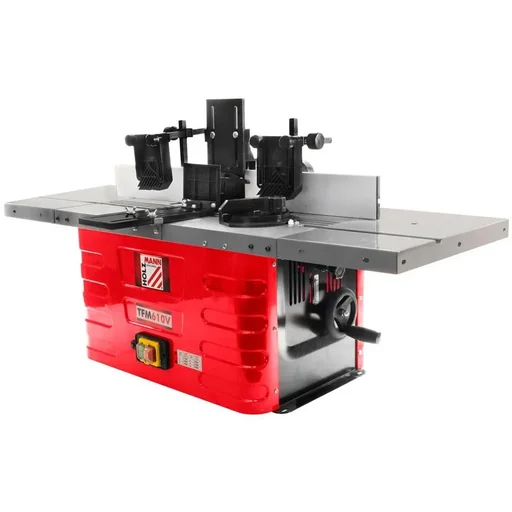

Bei einer Tischfräsmaschine nennt bereits der Titel 1500 Watt und 103,5 × 69 × 55,5 cm. Diese Maße sind nur diesem Artikel zugeordnet. Oberfräsentisch, Tischmodul und Tischfräsmaschine bezeichnen verschiedene Einträge; die gemeinsame Nennung eines Tisches macht sie nicht zu derselben Produktart.

Benachbarte Maschinenkategorien

Wer im Umfeld der Elektrowerkzeuge eine andere Maschinenklasse vergleicht, findet mit Drehmaschinen eine benachbarte Kategorie. Die Fräsmaschinen-Auswahl bleibt auf Fräsen und die dazu benannten Zubehörteile ausgerichtet; die Kategoriebezeichnung Drehmaschinen bildet einen separaten Einstieg für die weitere Orientierung.

Beiträge rund um Fräsen und Holzarbeiten

Die verlinkten Beiträge ergänzen die Produktauswahl um thematische Orientierung. Zwei Beiträge behandeln direkt Fräsmaschinen und Nutfräser; ein weiterer führt in die Werkzeugwahl für Holzarbeiten ein.

Häufige Fragen zu Fräsmaschinen
