Vierwandwagen

Vierwandwagen für innerbetriebliche Wege

Vierwandwagen verbinden eine Ladefläche mit vier Seitenwänden und werden in den Produktbeschreibungen als Transportwagen für Werkstatt, Lager, Industrie und den innerbetrieblichen Transport geführt. Die Auswahl richtet sich daher nach der vorgesehenen Last, dem Ladeflächenmaß, der Bauhöhe und der Ausstattung. In der Kategorie stehen niedrige und hohe Wagen, Modelle mit drei Böden, Drahtgitter-Ausführungen sowie Wagen mit Sperrholzboden. EasySTOP erscheint bei vielen Varianten in der Produktbezeichnung oder in den technischen Angaben.

Für einen passenden Wagen zählen mehrere Angaben zusammen: Die Traglast muss zur vorgesehenen Gesamtlast passen, die Ladefläche zur Größe der Ladung und die Außenhöhe zum vorhandenen Stell- oder Arbeitsbereich. Bei den niedrigen Paket- und Transportwagen wird in den Beschreibungen das Be- und Entladen als erleichtert beschrieben. Hohe Ausführungen, Etagenwagen und Varianten mit mehreren Böden ordnen die Ladung auf unterschiedliche Ebenen. Die Produktkarten nennen Traglasten, Maße, Radgrößen und Bodenvarianten so, dass diese Merkmale direkt miteinander verglichen werden können.

Traglast, Bauhöhe und Typ vergleichen

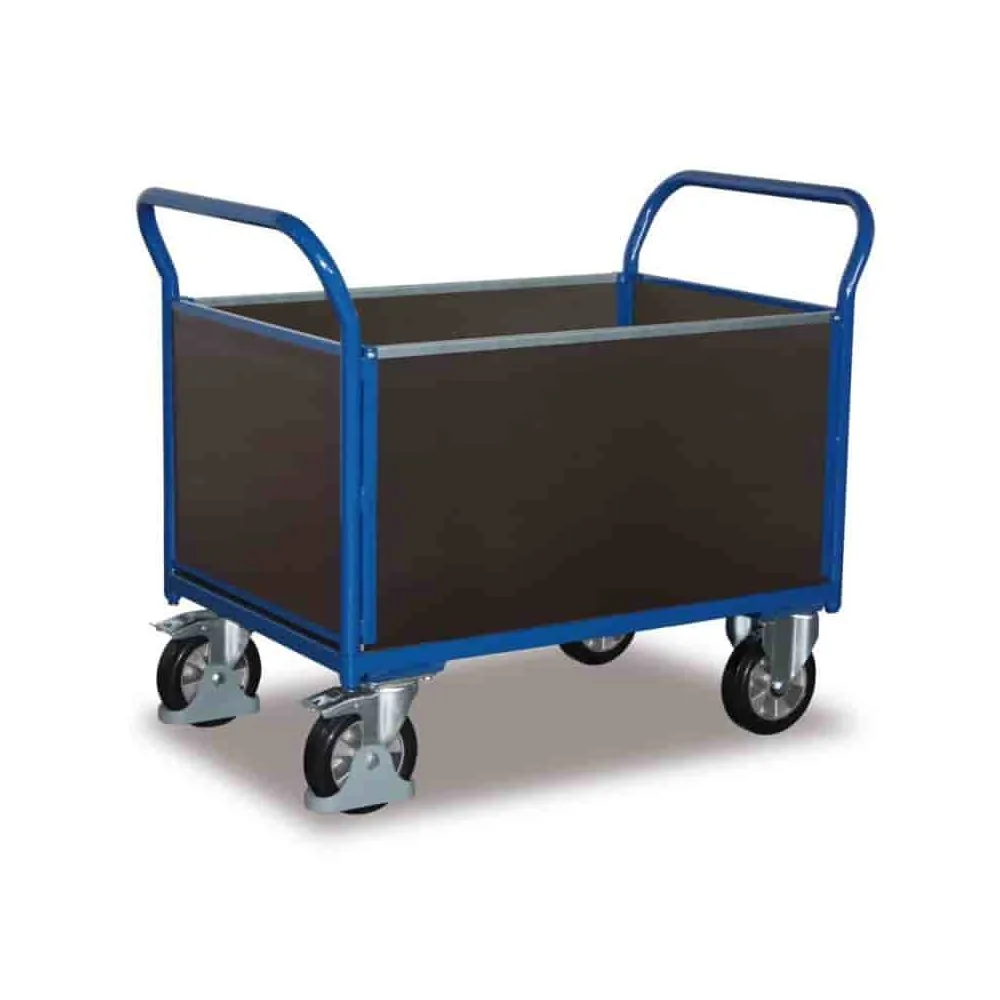

Die Produktkarten nennen Traglasten von 400 kg, 500 kg, 1000 kg und 1200 kg. Ausführungen mit 400 kg erscheinen unter anderem als Typ S und als niedrige Transportwagen. Bei 500 kg finden sich Typ M, Typ L und Typ XL sowie Wagen mit drei Böden. Für höhere Lasten stehen Karten mit 1000 kg und 1200 kg bereit. Die Bezeichnung allein ersetzt dabei nicht die technische Angabe: Beim Typ L sind sowohl 500 kg als auch 1200 kg in den Fakten vertreten.

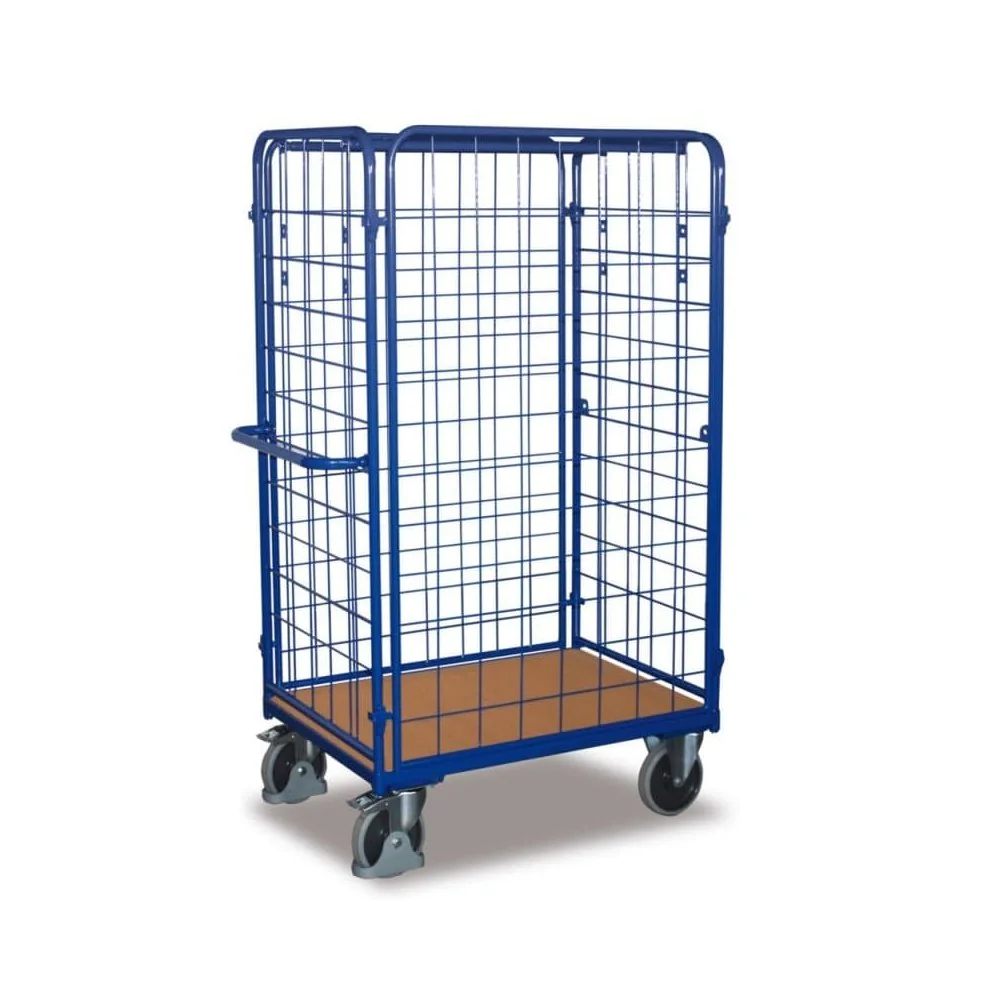

Auch die Bauhöhe verändert die Auswahl. Niedrige Modelle werden als Paket- oder Transportwagen bezeichnet; bei anderen Karten steht ausdrücklich hoch oder hoch mit drei Böden. Die genannten Außenmaße reichen zum Beispiel bei einzelnen Wagen von 975 mm bis 1220 mm in der Höhe. Wer häufig zwischen Stellflächen oder Arbeitsbereichen fährt, sollte deshalb Außenmaß und Ladeflächenmaß gemeinsam betrachten. Die Typen S, M, L und XL dienen als Bezeichnungen innerhalb verschiedener Ausführungen, nicht als alleinige Aussage über Traglast oder Abmessung.

Drei Produktbeispiele mit klaren Merkmalen

Vierwandwagen 1200 kg, Schwerlastwagen

Traglast 1200 kg, gummibereifte Ausführung und Sperrholzboden.

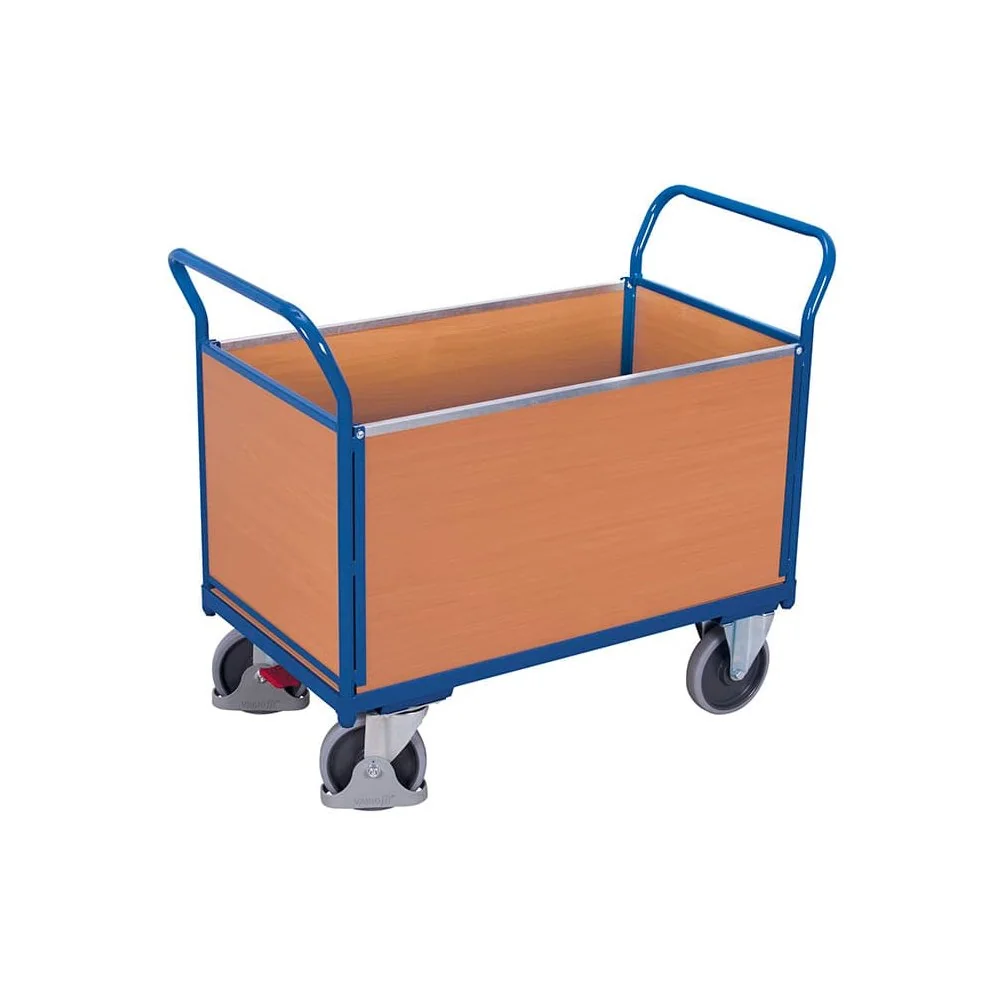

Paket-Vierwandwagen mit drei Böden Typ S

400 kg Traglast, Ladefläche 850 × 500 mm, Gummibereifung Ø 160 × 40 mm, variable herausnehmbare Längswände und optionale Einlegeböden.

Drahtgitter-Vierwandwagen Typ XL

500 kg Traglast, Ladefläche 1200 × 750 mm, Maschenweite 50 × 50 mm und Gummibereifung Ø 200 × 40 mm.

Böden, Wände und Gitter unterscheiden

Drei Böden und optionale Einlegeböden

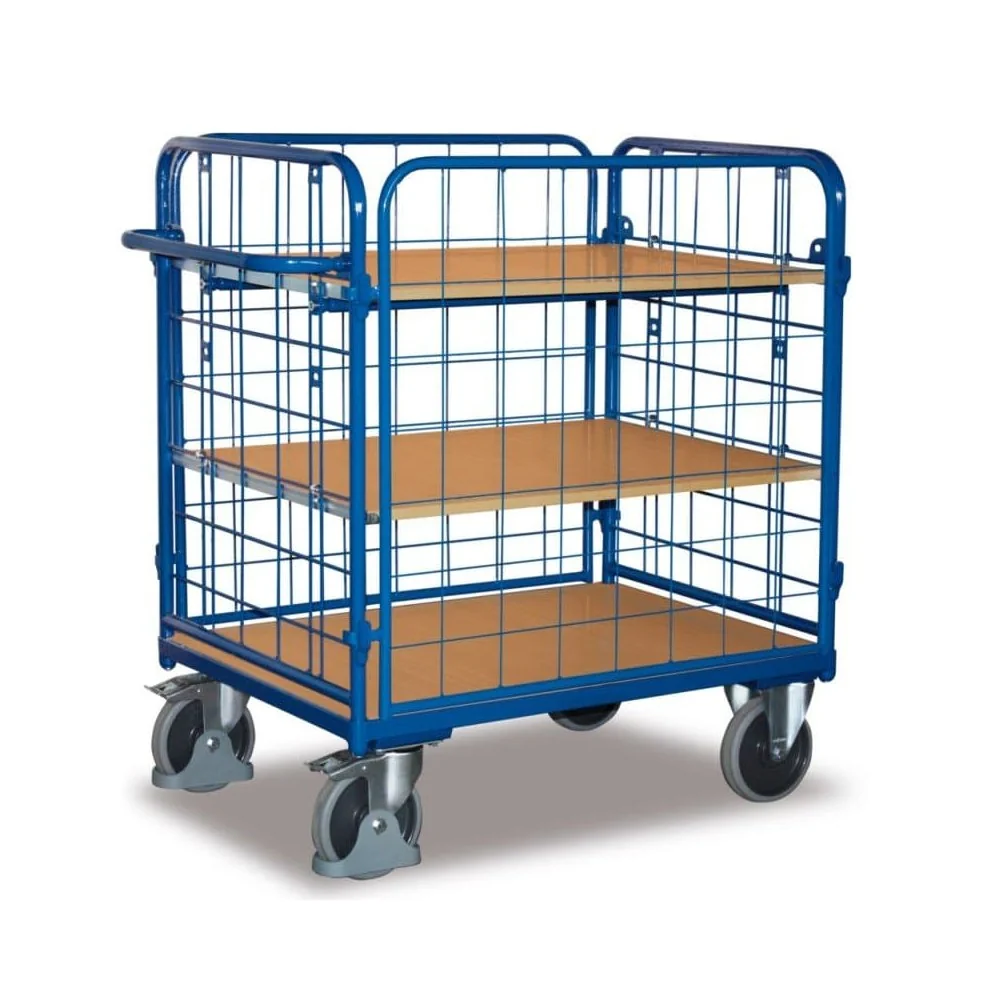

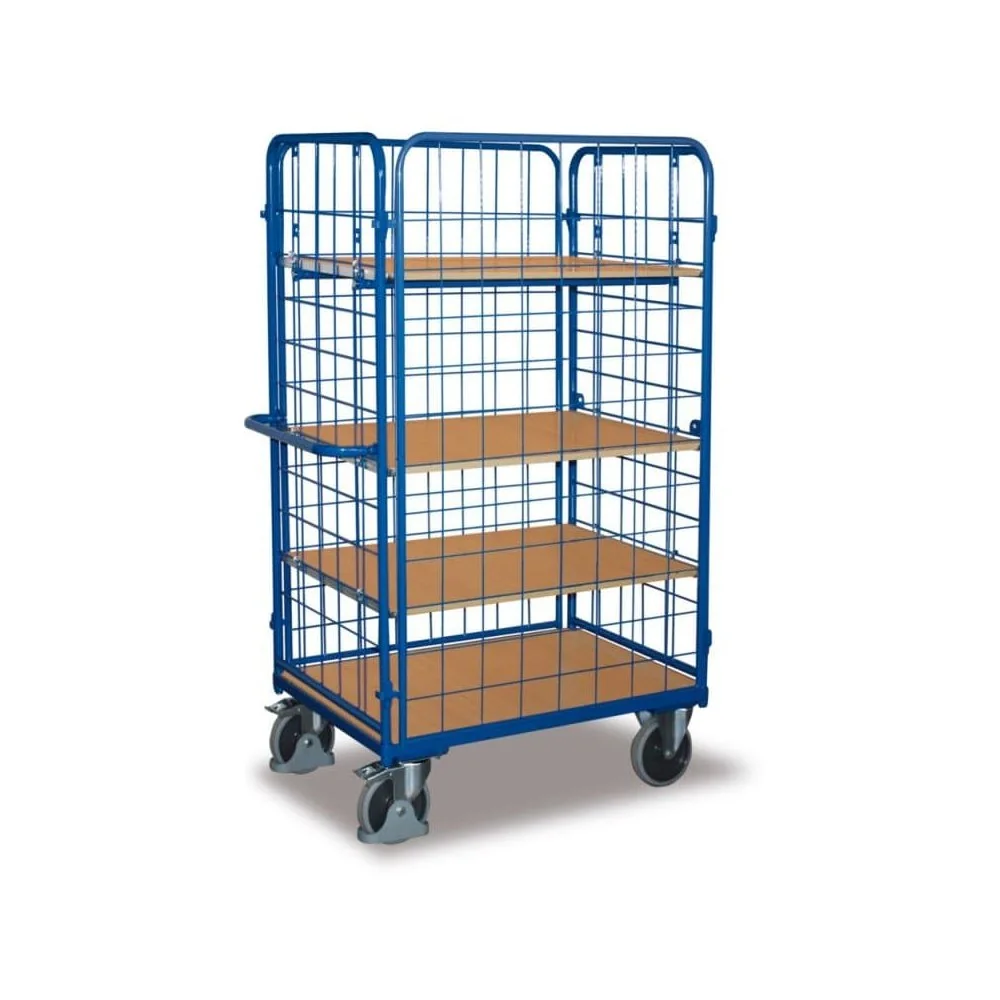

Mehrere Produktnamen nennen drei Böden, darunter die Paket-Vierwandwagen Typ S und Typ M sowie hohe XL-Modelle. In den technischen Angaben der Typen S und M mit drei Böden werden zusätzlich optionale Einlegeböden genannt. Bei diesen beiden Ausführungen sind die Längswände einhängbar und variabel herausnehmbar. Das trennt die Merkmale sauber: Drei Böden beschreiben die Ebenen, während Einlegeböden als Option aufgeführt sind.

Wand- und Bodenvarianten

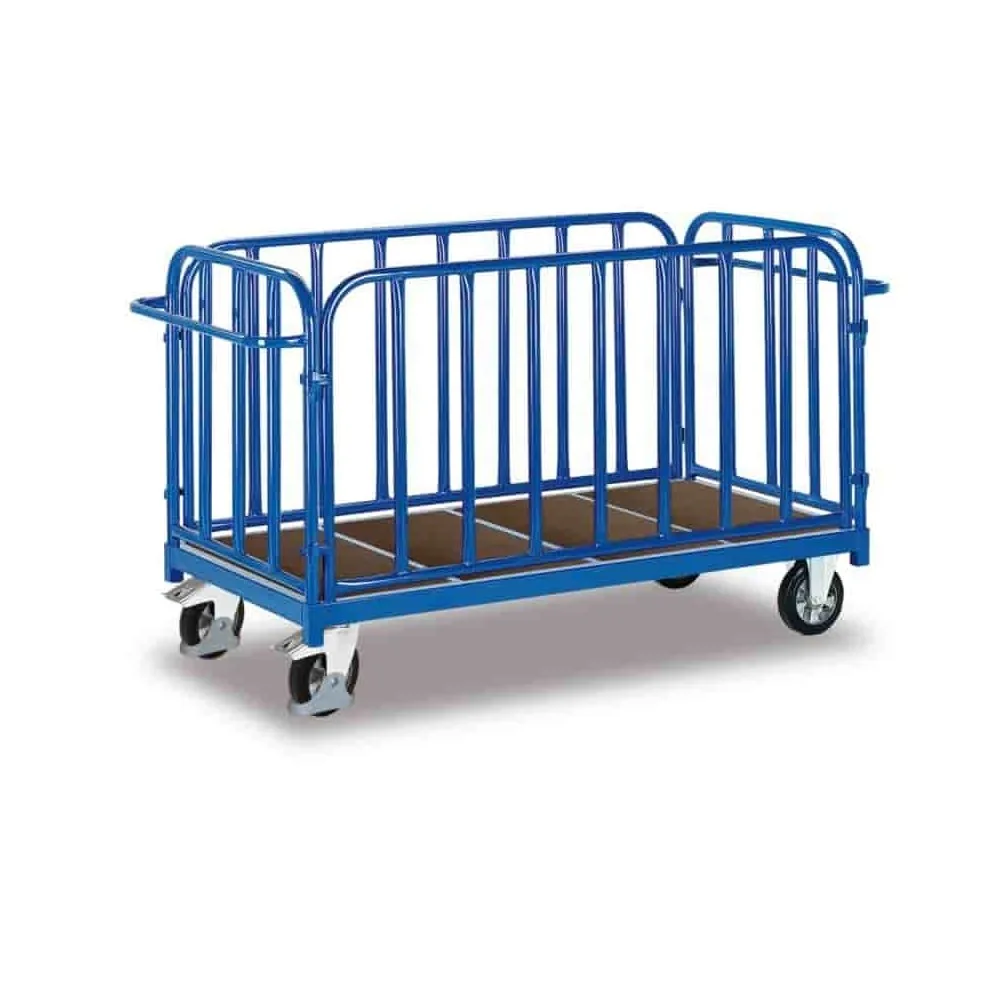

Bei Drahtgitterwagen ist die Maschenweite eine wichtige Angabe. Die Fakten nennen 50 × 50 mm beim Drahtgitter-Vierwandwagen Typ XL sowie 120 × 120 mm bei den Paket-Vierwandwagen Typ S und Typ M. Streben-Vierwandwagen der Typen M und L werden mit herausnehmbaren Längswänden und einer Stirn- und Längswandhöhe von 800 mm beschrieben. Für mehrere Streben-Modelle und den 1200-kg-Schwerlastwagen ist ein Sperrholzboden genannt. Damit lassen sich Gitter, Wandhöhe und Bodenmaterial getrennt nach der jeweiligen Karte auswählen.

Die Produktangaben nennen außerdem pulverbeschichtete Wagen, bei einigen Streben-Modellen mit RAL 5010 enzianblau. Bei der Ausführung 21533 ist das Ineinanderschieben der Wagen angegeben; dieselbe Angabe findet sich bei 21547. Solche Details sind für die benötigte Stellfläche und die Handhabung im Betrieb relevant.

Räder, Rollen und EasySTOP

Die Fakten führen bei vielen Wagen Gummibereifung auf. Bei den Typen S 21018 und 21300 wird ein Raddurchmesser von 160 × 40 mm genannt. Mehrere Typ-M-, Typ-L- und Typ-XL-Ausführungen haben 200 × 40 mm; beim Typ L EV mit 1200 kg stehen 200 × 50 mm und Elastikvollgummi auf einer Aluminiumdruckgussfelge. Bei anderen Modellen ist thermoplastisches Gummi auf einer Kunststofffelge aufgeführt. Die Radgröße und das Felgenmaterial gehören damit zu den konkreten Unterscheidungsmerkmalen.

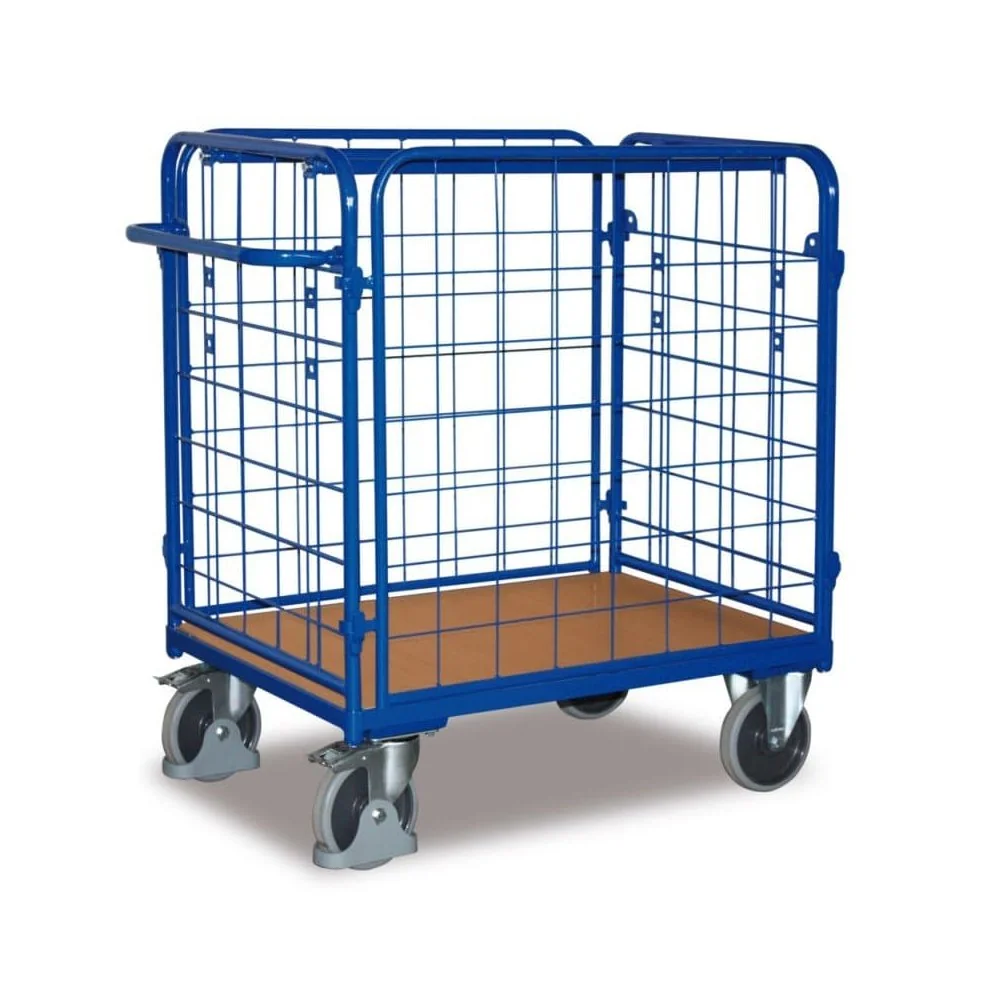

EasySTOP erscheint bei den Paket- und Transportwagen in der Produktbezeichnung. In den technischen Angaben mehrerer Modelle werden zwei Lenkrollen mit EasySTOP und zwei Bockrollen genannt. Diese Kombination ist unter anderem bei 21018, 21111, 21300, 21306, 23243 und 24664 aufgeführt. Für den Vergleich zählt daher nicht nur das Wort EasySTOP im Titel, sondern auch der beschriebene Rollenaufbau der jeweiligen Ausführung.

Abmessungen und Ladefläche gemeinsam lesen

Die Maße werden als B × T × H angegeben und sollten zusammen mit der Ladefläche betrachtet werden. Der Typ S 21300 misst 1040 × 500 × 975 mm und nennt eine Ladefläche von 850 × 450 mm. Beim Typ M 23243 stehen 1190 × 600 × 1015 mm außen und 1000 × 550 mm für die Ladefläche. Beim Drahtgitter-Typ XL 24664 lauten die Angaben 1390 × 800 × 1015 mm sowie 1200 × 750 mm.

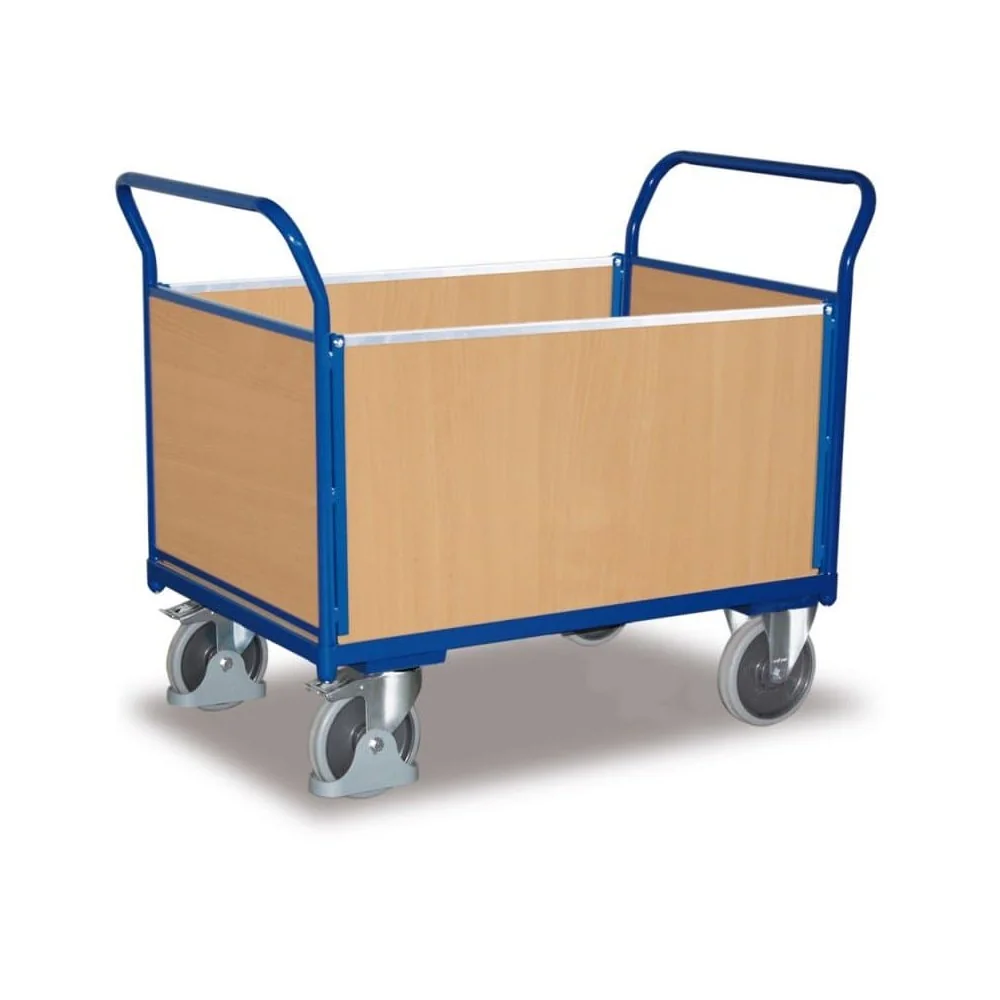

Die größeren Strebenwagen Typ L 21533 und Typ L EV 21547 werden mit 2275 × 900 × 1105 mm und einer Ladefläche von 2005 × 810 mm beschrieben. Der Typ M 21429 hat 1875 × 900 × 1105 mm außen und 1605 × 810 mm Ladefläche. Als weiteres Vergleichsmodell nennt der Vierwandwagen 500 kg Typ M + EasySTOP zwei Lenkrollen mit EasySTOP, zwei Bockrollen und eine Bodenkonstruktion mit L-Profil. Die Maße zeigen, wie stark Ladefläche und Außenmaß innerhalb der Typen variieren können.

Auch das Eigengewicht ist in den Fakten angegeben: 43,5 kg beim Typ S 21300, 51 kg beim Typ M 23243 und 97,5 kg beim 1200-kg-Wagen 20650. Bei der Planung zählt deshalb neben der Last auf dem Wagen auch das Gewicht der jeweiligen Ausführung und der verfügbare Rangierraum.
