Winkel und Bögen nach dem Rohrverlauf auswählen

Bei Rohrleitungen in der Gartenbewässerung entscheidet die Form des Fittings darüber, wie die Leitung weiterläuft. Ein Winkel steht für einen festgelegten Richtungswechsel; beim PVC-Winkel dieser Kategorie sind 90 Grad genannt. Ein Bogen beschreibt eine gebogene Verbindung. Mehrere flexible Fittings werden in den Produktkarten auch für Rohrverbindungen beschrieben, die nicht rechtwinklig oder gerade verlaufen. Für die Auswahl zählen daher der gewünschte Verlauf, das Rohrmaß und die Verbindung zum Rohr zusammen. Die Kategorie umfasst neben Winkeln und Bögen auch Kupplungen, Reduzierkupplungen, Endkappen und T-Stücke. Die Bauform sollte zur Aufgabe an der jeweiligen Stelle passen: Richtung ändern, zwei Rohrenden verbinden, ein Ende abschließen oder eine Abzweigung bilden.

Rohrmaße in Millimetern und Zoll lesen

Bei den flexiblen Fittings erscheinen Millimeter- und Zollangaben teilweise gemeinsam. Beispiele aus den Produktkarten sind 2 Zoll beziehungsweise 63 mm, 3 Zoll beziehungsweise 90 mm sowie 4 Zoll beziehungsweise 110 mm. Weitere Produktnamen nennen 40 mm, 50 mm, 75 mm und 90 mm. Die Zahlen beschreiben die jeweilige Produktvariante; sie sollten nicht als allgemeine Größe für alle Fittings der Kategorie gelesen werden. Für eine Verbindung werden die Maße beider Rohrseiten mit der Ausführung abgeglichen. Bei einem Bogen oder einer Kupplung mit nur einem genannten Maß ist dieses Maß der erste Vergleichspunkt. Bei einer Reduzierkupplung müssen dagegen beide Seiten berücksichtigt werden.

Die Schreibweisen 1 1/2 Zoll / 50 mm, 2 1/2 Zoll / 75 mm und 2 Zoll / 63 mm zeigen, wie Zoll- und Millimeterangabe im Produktnamen nebeneinander stehen. Nicht jede Zahl beschreibt dabei dieselbe Bauform: Ein Maß kann zu einer Kupplung, einer Endkappe, einem Bogen oder einem T-Stück gehören. Für die Zuordnung ist deshalb der vollständige Name wichtiger als ein isolierter Zahlenwert.

Maßangaben vollständig abgleichen

Eine 90-mm-Endkappe, ein 90-mm-Bogen und eine 90-mm-Kupplung haben zwar dieselbe genannte Größe, aber nicht dieselbe Bauform. Umgekehrt kann eine Reduzierkupplung zwei Maße nennen, obwohl sie ebenfalls als Kupplung bezeichnet wird. Deshalb sind Form und Anschlussbezeichnung genauso wichtig wie die Zahl. Bei der Auswahl sollte die Artikelbezeichnung vollständig gelesen werden: Endkappe, Bogen, Kupplung, T-Stück und Winkel stehen für unterschiedliche Aufgaben innerhalb der Leitung.

Flexible Fittings und starre Winkel unterscheiden

Die flexiblen Varianten in den Produktkarten werden aus PVC-Elastomer oder PVC beschrieben. Bei Kupplungen, Bögen, Endkappen und T-Stücken wird eine Montage ohne Kleben genannt; mehrere Karten nennen außerdem die Mehrfachverwendung. Das flexible Material wird dort mit der Anpassung an nicht rechtwinklige oder nicht gerade Rohrverbindungen verbunden. Diese Angabe beschreibt die Bauart, ersetzt aber nicht den Abgleich von Rohrmaß und Einsatzbereich der einzelnen Variante. In mehreren Produktkarten werden drucklose oder Niederdruck-Leitungen als Bereich genannt. Diese Information gehört zur jeweiligen Produktbeschreibung und sollte bei der Auswahl der flexiblen Ausführung berücksichtigt werden.

Der PVC-Winkel 50 mm ist anders beschrieben: Die Produktkarte nennt PVC-U, 90 Grad, Muffe x AG, PN10 und eine Verbindung durch Verklebung. Damit steht eine starre Ausführung neben den flexiblen Fittings. Wer eine Montage ohne Kleben oder eine Anpassung an einen nicht geraden Verlauf sucht, vergleicht daher eine flexible Variante mit den Angaben des konkreten Produkts. Wer die Anschlussform Muffe x AG und die Druckangabe PN10 benötigt, hat andere Auswahlkriterien.

PVC-Winkel mit definierter Anschlussform

Der Artikel mit der Bezeichnung PVC Winkel 50 mm, 90 Grad, Muffe x AG, PN10 verbindet mehrere Auswahlkriterien in einer Zeile. Die Produktkarte nennt PVC-U als Material, eine Druckangabe bis 10 bar und die Verbindung durch Verklebung. Für einen festen 90-Grad-Richtungswechsel sind damit Winkelgrad, das genannte 50-mm-Maß und die Anschlussform Muffe x AG gemeinsam zu prüfen. PN10 ist eine technische Angabe dieses Produkts; sie darf nicht auf die flexiblen Varianten übertragen werden. Die Produktkarte beschreibt diesen Winkel für Poolbau, Aquaristik und Bewässerung im Garten. Damit lässt sich die Ausführung nach Anwendungsfeld und technischer Bauart einordnen.

Bauformen für Verbindung und Abschluss

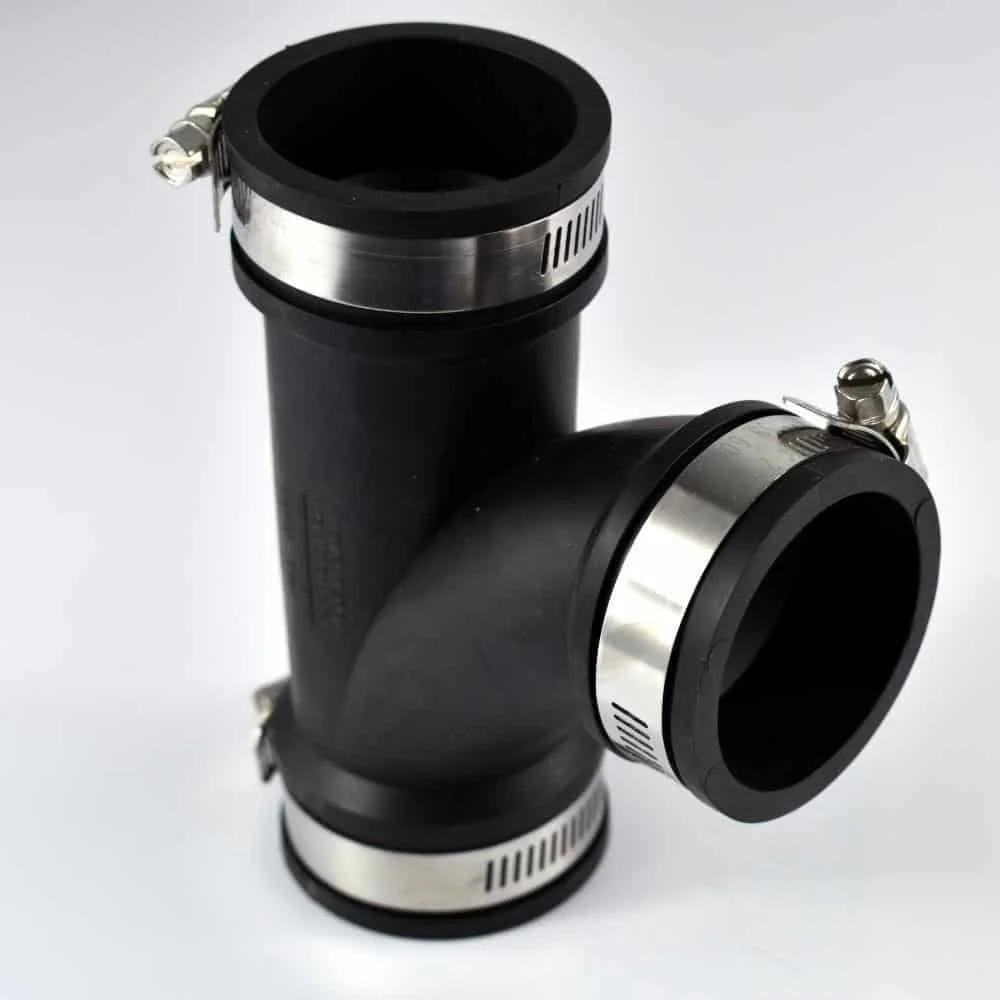

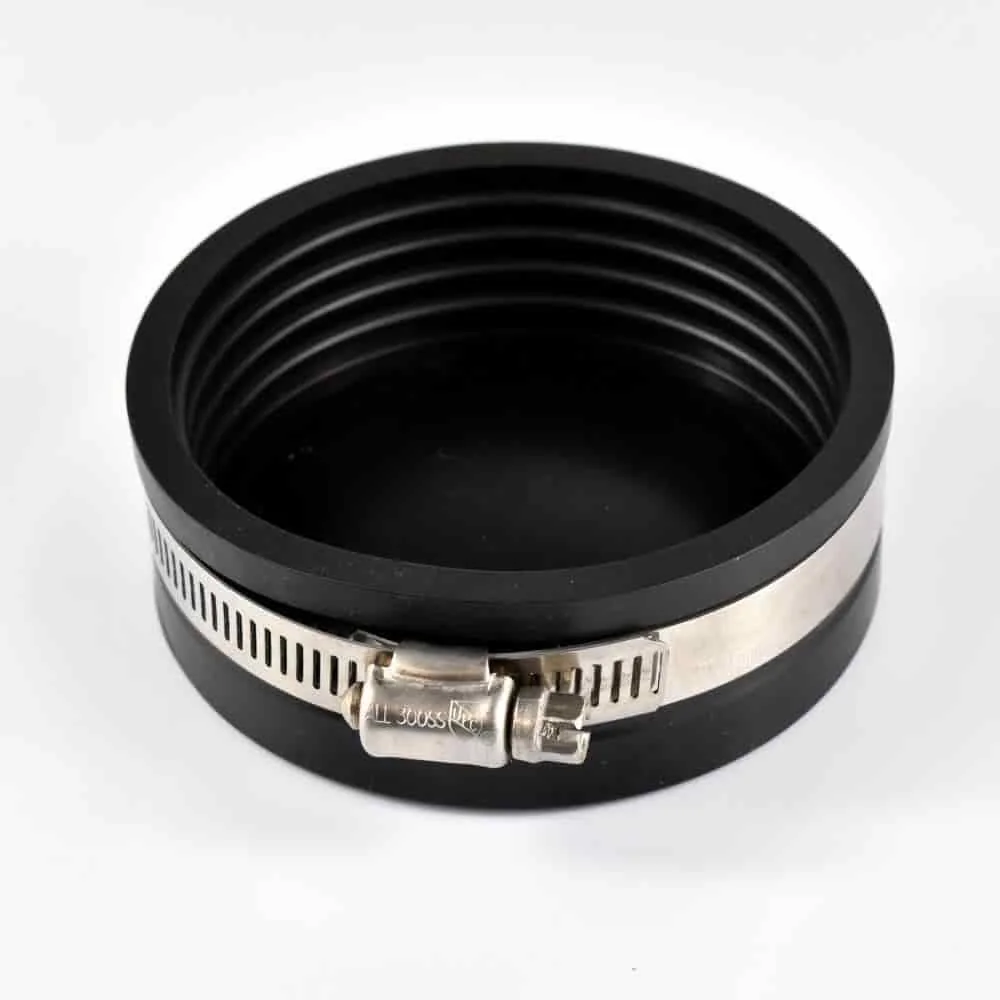

Die Kategorie deckt mehrere Aufgaben ab. Flexible Rohkupplungen und Rohrkupplungen verbinden Rohrenden; in den Produktnamen stehen dafür unter anderem 40 mm, 50 mm, 75 mm, 90 mm und 110 mm. Endkappen sind als Rohr-Endkappe, PVC-Endkappe oder Rohrstopfen bezeichnet. Genannt werden 50 mm, 63 mm, 90 mm und 110 mm. Ein Bogen verändert den Verlauf, zum Beispiel als flexible Fittings-Ausführung 2 Zoll / 63 mm, als Rohrbogen 90 mm oder als Bogen 110 mm. Zusätzlich finden sich flexible T-Stücke mit 1 1/2 Zoll / 50 mm, 3 Zoll / 90 mm, 2 Zoll / 63 mm und 4 Zoll / 110 mm. Die Namen geben hier die Bauform und das Maß an; sie sind die Grundlage für den Abgleich mit der geplanten Rohrführung.

Reduzierkupplungen nach beiden Anschlussmaßen wählen

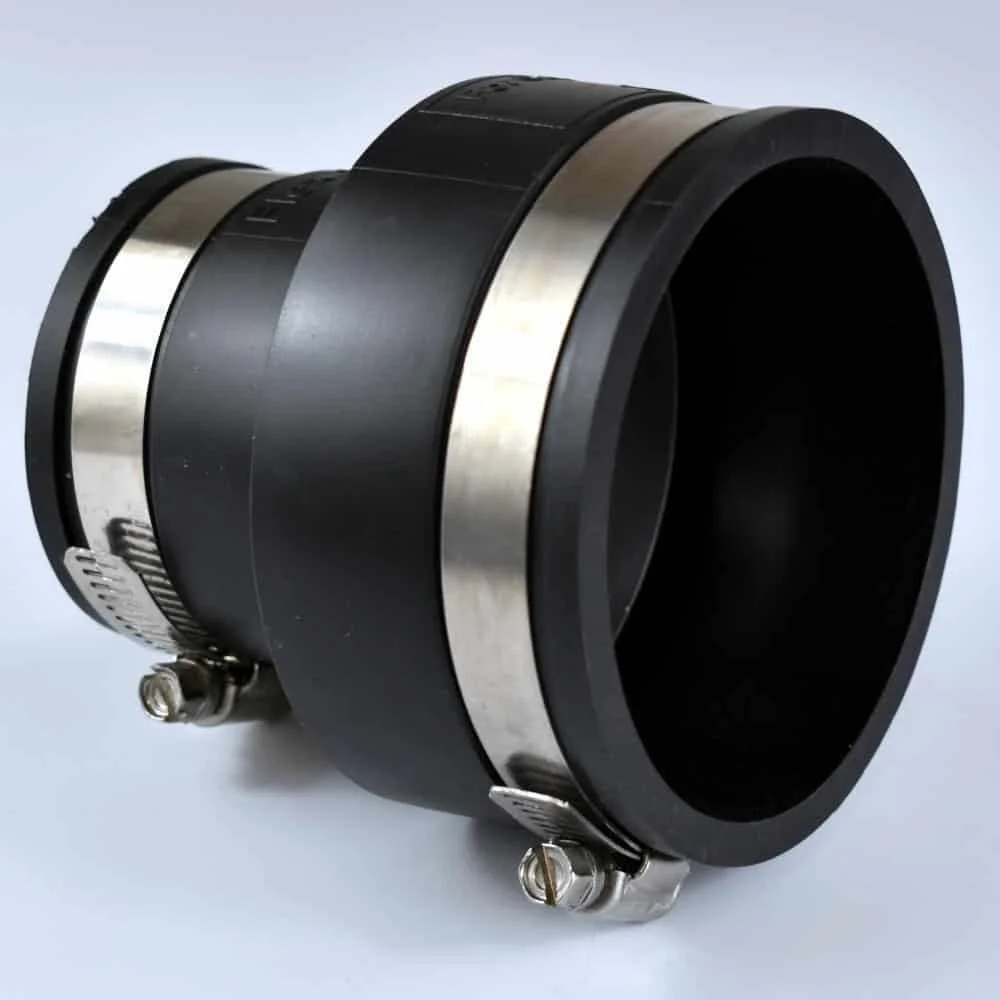

Eine Reduzierkupplung ist die passende Suchrichtung, wenn zwei unterschiedliche Maße in einer Verbindung zusammengeführt werden sollen. Im Sortiment werden dafür 110 x 90 mm, 110 x 63 mm, 50 x 40 mm sowie 90 x 63 mm genannt. Zusätzlich stehen die Zollbezeichnungen 2 Zoll x 1 1/2 Zoll und 3 Zoll x 2 Zoll in Produktnamen; bei der zweiten Kombination ist auch 90 x 63 mm angegeben. Die beiden Maßangaben sollten als Paar gelesen und an den beiden Rohrenden geprüft werden. Eine Kupplung mit nur einem Maß ist für diese Auswahl nicht dasselbe wie eine Reduzierkupplung. Die Produktkarte 1 1/2 Zoll x 1 1/4 Zoll nennt außerdem 50 x 40 mm. Eine weitere Variante mit 110 x 63 mm zeigt, warum beide Anschlussseiten in den Vergleich gehören.

Montageart und Einsatzbereich abgleichen

Die Montageart ist ein eigenes Auswahlkriterium. Bei mehreren flexiblen Kupplungen, Bögen, Endkappen und T-Stücken wird die Verbindung ohne Kleben beschrieben. Für die Endkappe 3 Zoll / 90 mm nennt die Produktkarte zusätzlich eine schnelle Montage und Demontage; bei mehreren flexiblen Varianten ist die Mehrfachverwendung angegeben. Der PVC-Winkel 50 mm wird dagegen mit Verklebung beschrieben. Deshalb sollten flexible Fittings und der PVC-U-Winkel nicht nur nach dem Maß, sondern auch nach der vorgesehenen Montageart verglichen werden.

Für die Anwendung nennen die Produktkarten unterschiedliche Hinweise. Flexible Kupplungen und T-Stücke werden teilweise drucklosen oder Niederdruck-Leitungen zugeordnet. Der 50-mm-Winkel führt PN10 und bis zu 10 bar in seinen technischen Angaben. Diese Angaben gelten jeweils für die genannte Ausführung. Für die Auswahl sollten Leitungsart, Druckangabe, Anschluss und Rohrmaß zusammen betrachtet werden.

Drei Produktbeispiele im Vergleich

Die folgenden Karten zeigen drei unterschiedliche Auswahlrichtungen innerhalb der Kategorie: einen PVC-Winkel mit fester Anschlussform, einen flexiblen Bogen und eine flexible Reduzierkupplung. Die Bildverweise gehören jeweils zu genau der beschriebenen Produktvariante.

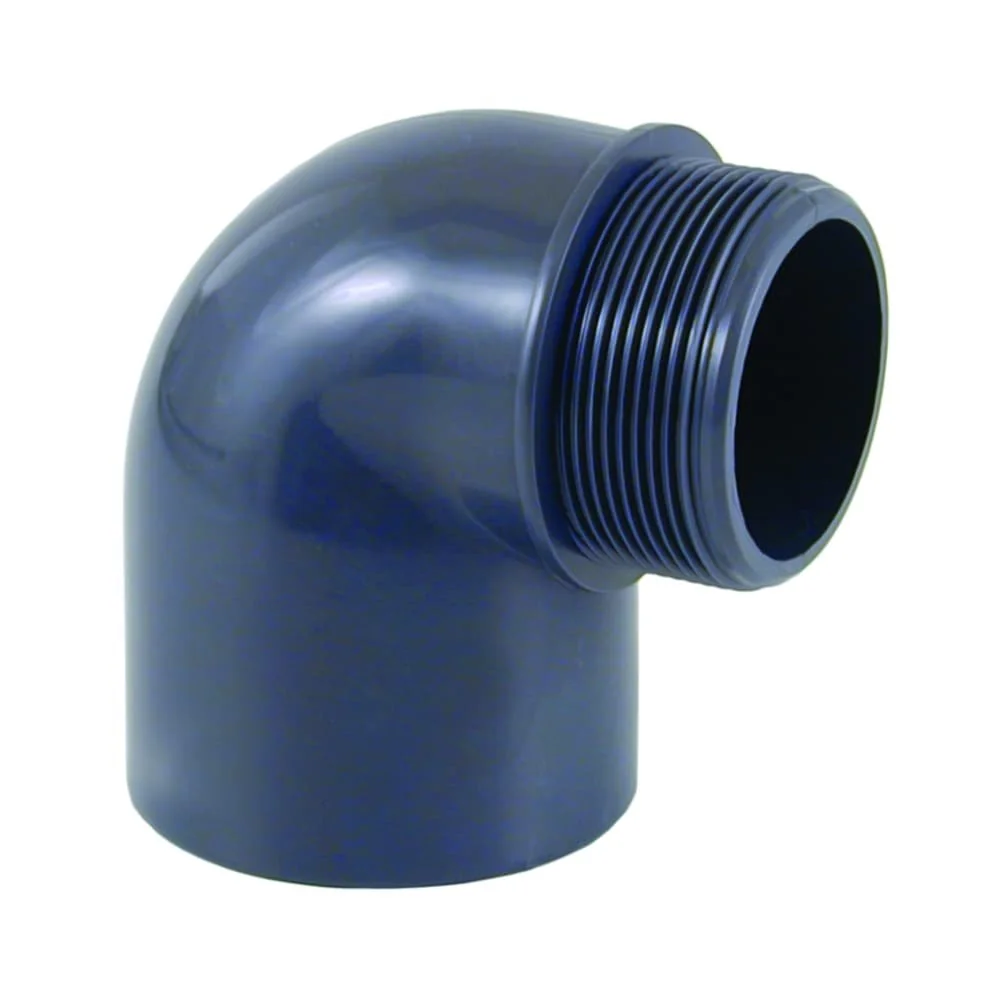

PVC-Winkel 50 mm

90 Grad, Muffe x AG und PN10 stehen im Produktnamen. Die Produktkarte nennt PVC-U und Verklebung.

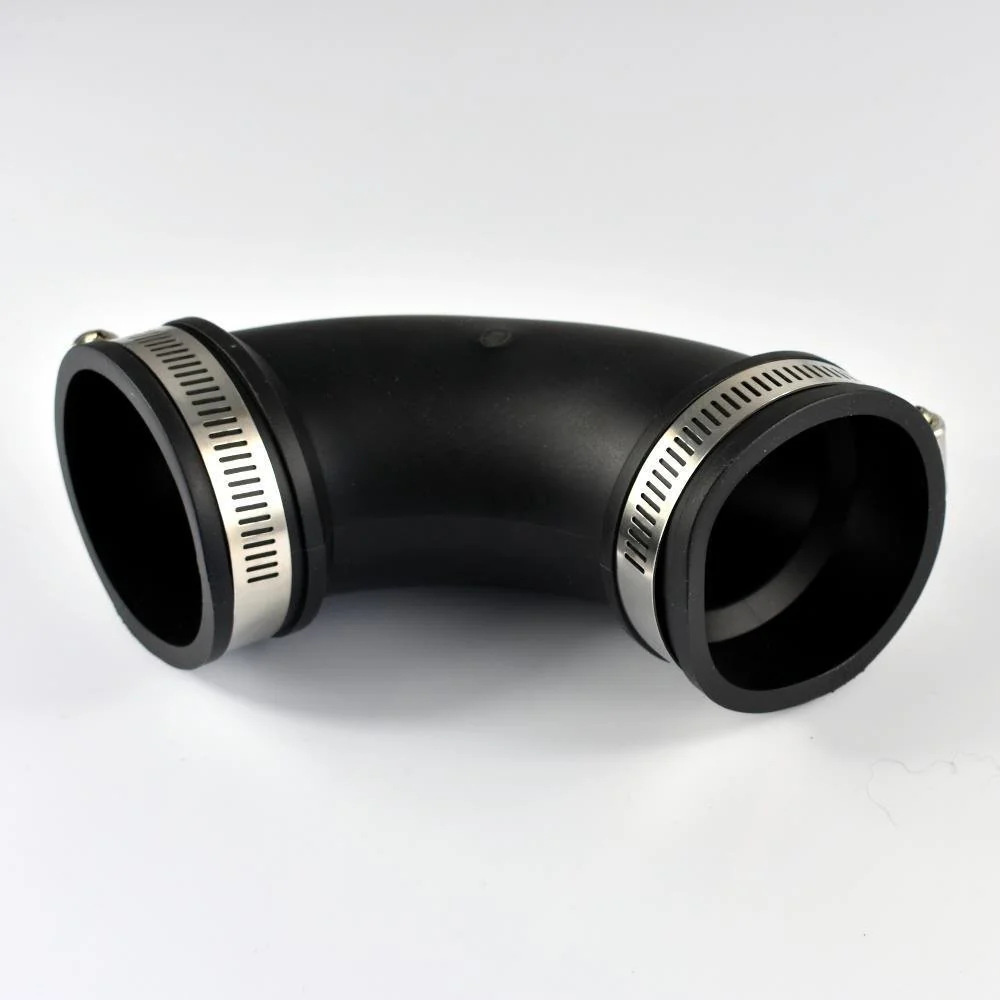

Flexibler Bogen 2 Zoll / 63 mm

Diese Fittings-Variante wird mit PVC-Elastomer, flexiblem Rohrverbinder und Montage ohne Kleben beschrieben.

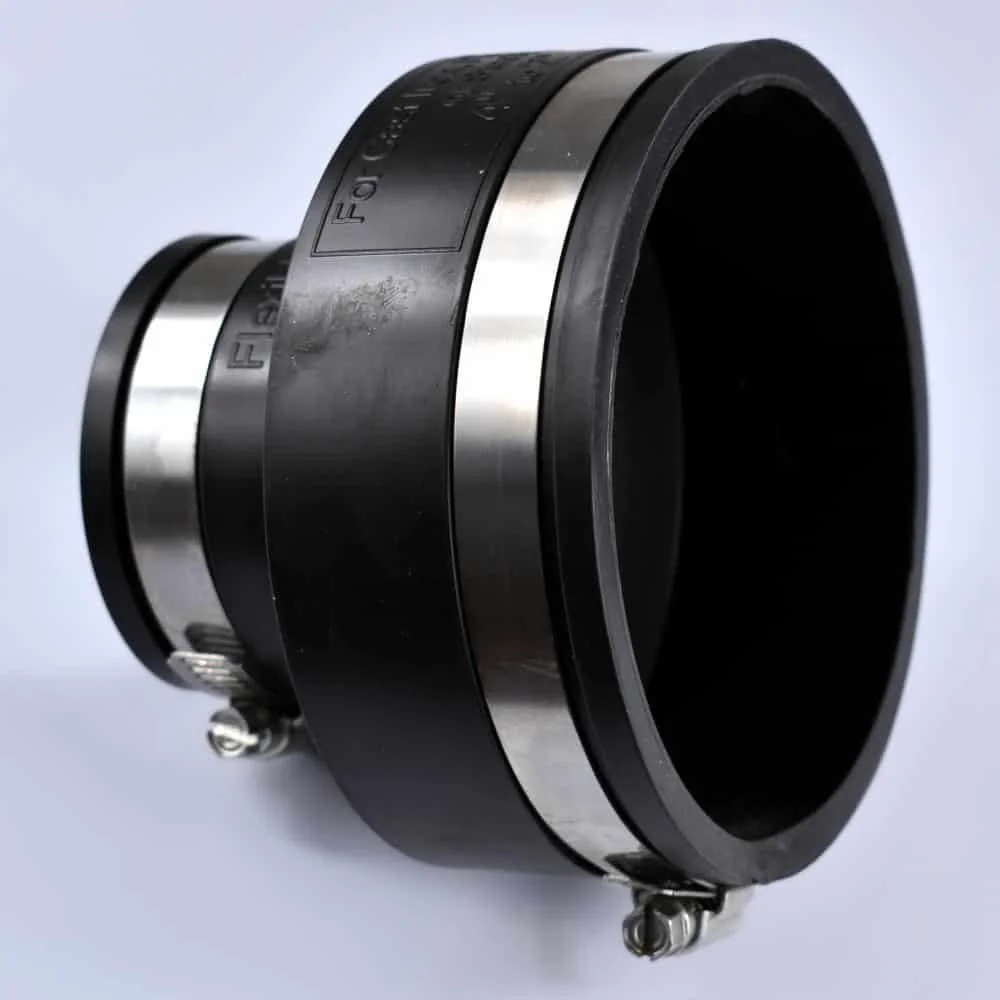

Reduzierkupplung 90 x 63 mm

Der Produktname nennt 3 Zoll x 2 Zoll sowie 90 x 63 mm. Die Karte beschreibt PVC und Montage ohne Kleben.
