PVC Fittings und Verbinder für Bewässerung

PVC Fittings und Verbinder nach der Aufgabe auswählen

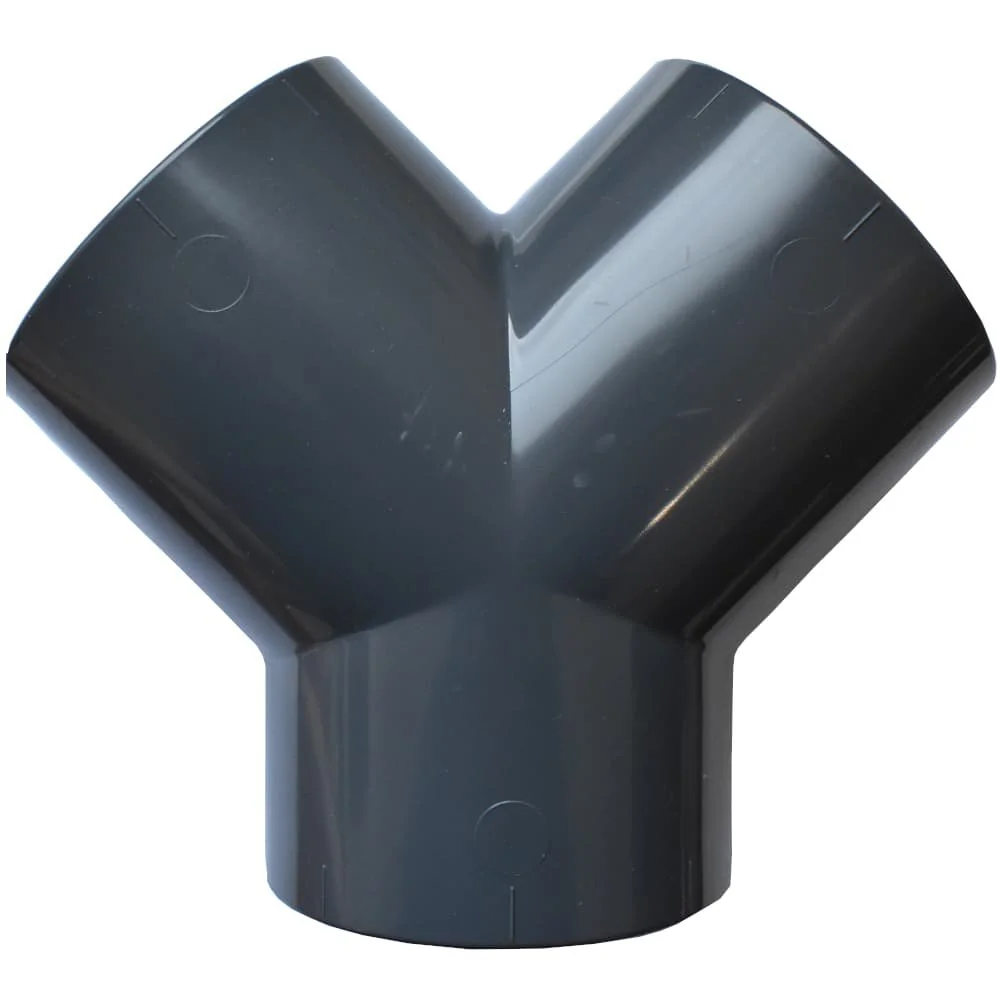

PVC-Fittings verbinden Rohrabschnitte, ändern die Richtung, teilen einen Strang oder schaffen einen Übergang zu Schlauch und Gewinde. In dieser Kategorie stehen deshalb mehrere Bauformen nebeneinander: Klebemuffen und Klebefittings, Verschraubungen, Reduzierungen, T-Stücke, Kreuzstücke, Kappen, Doppelnippel, Schlauchtüllen, Rückschlagventile, Kugelhähne, Zugschieber, Durchführungen und flexible Kupplungen. Für die Wahl sind vor allem vier Punkte wichtig: die Aufgabe im Leitungsverlauf, der Durchmesser, die Anschlussart sowie die am Artikel genannte Druckstufe. Eine einfache Skizze mit Rohrenden, Abzweigen und Gewinden verhindert, dass ein Verbinder nur nach dem Oberbegriff ausgewählt wird.

Durchmesser, Maße und Druckstufen abgleichen

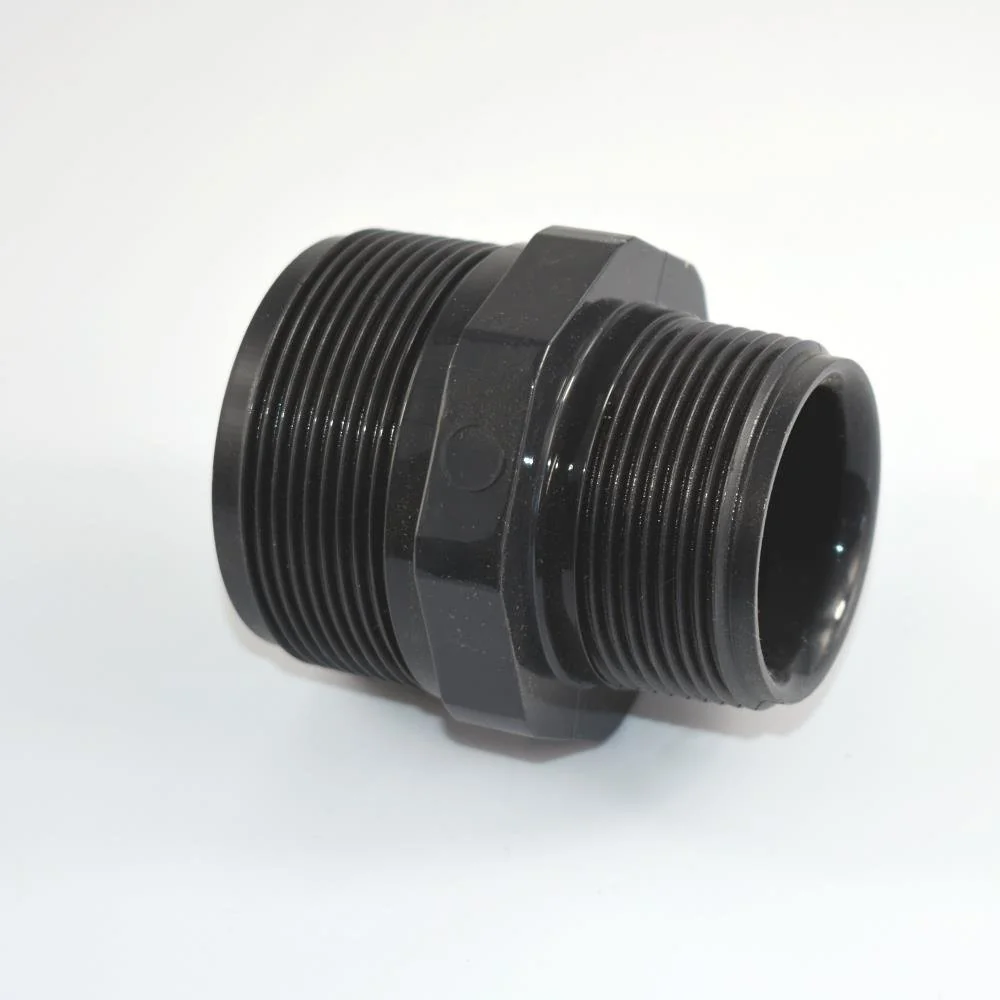

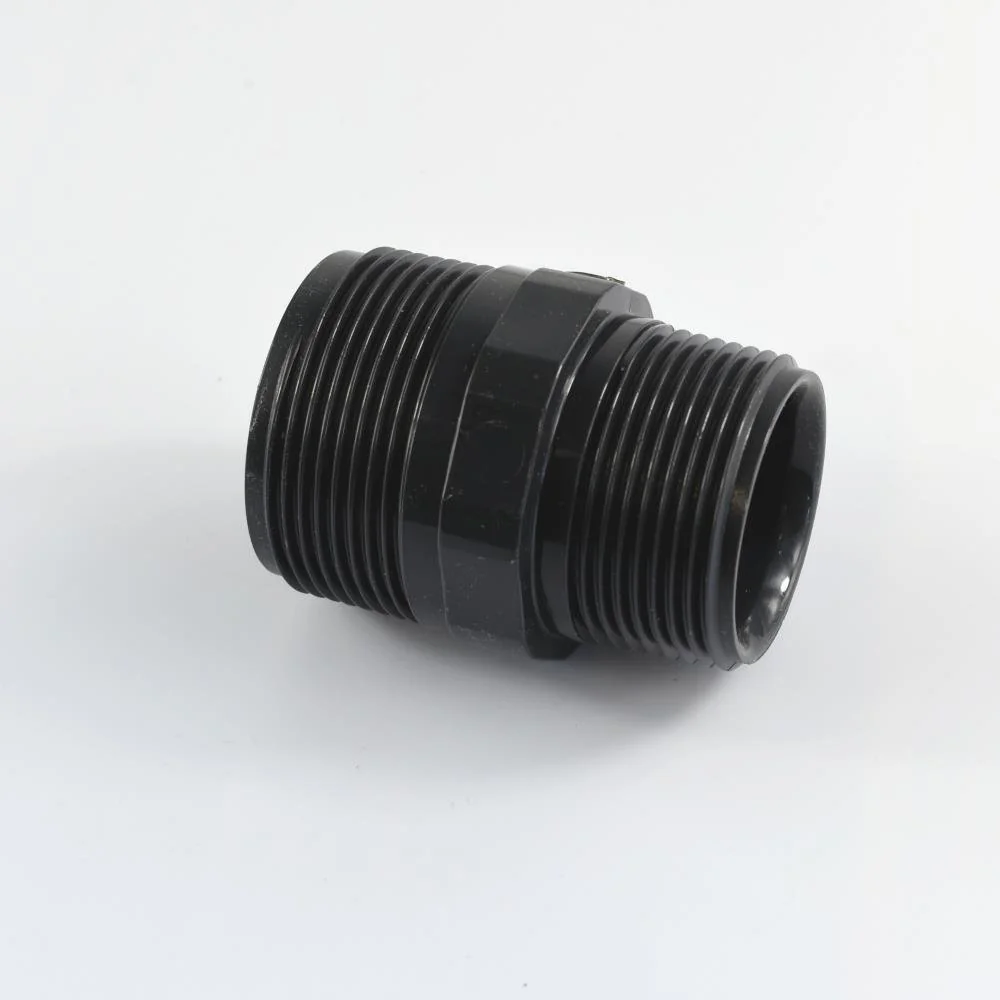

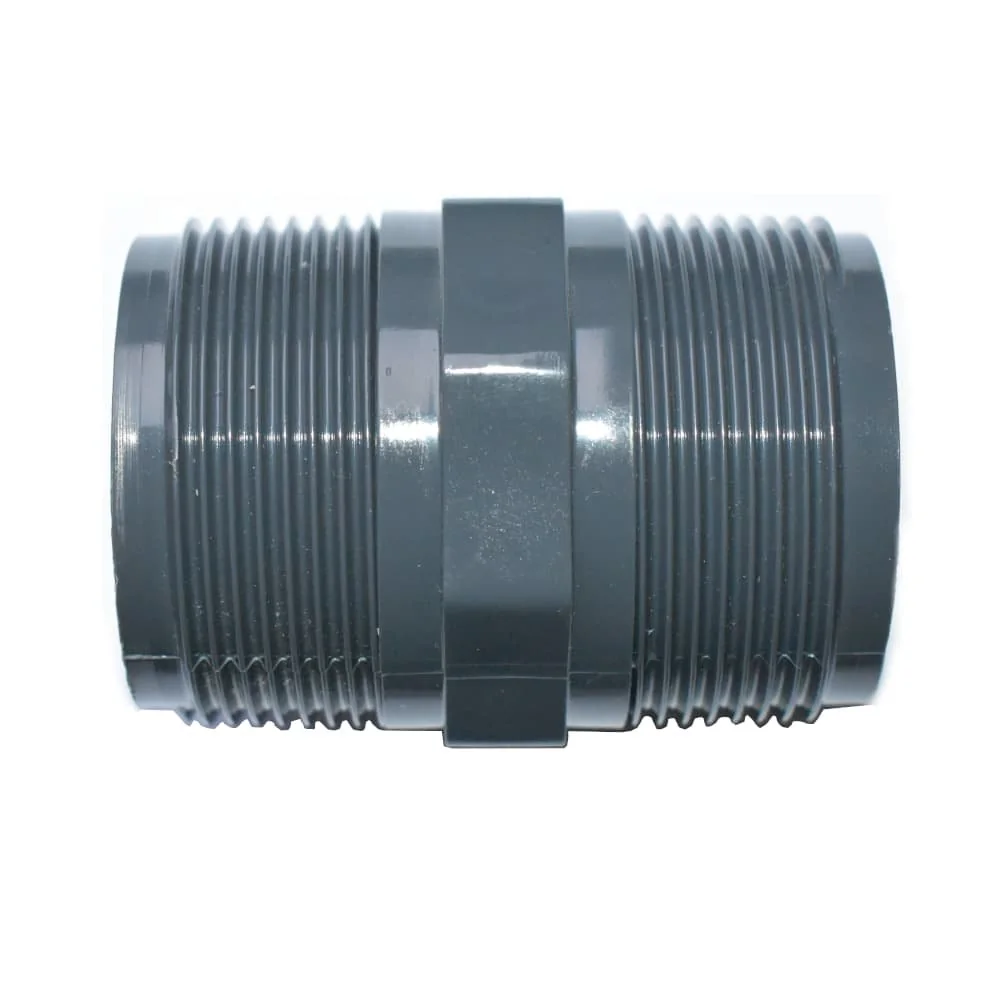

Für ein PVC-Rohr zählt nicht nur eine einzelne Zahl, sondern die vollständige Kennzeichnung. Ein PVC-U-Druckrohr 50 mm wird mit 1 m Länge und 16 bar beschrieben. Ein anderes Druckrohr nennt 32 mm x 2,4 mm, 1 m und 16 bar; ein weiteres führt 32 mm, 1 m, PN16 und die Farbe Grau an. Diese Angaben gehören jeweils zur genannten Variante und sollten nicht automatisch auf andere Größen übertragen werden. Bei der Übergangsmuffe 63-50 mm x 2 Zoll ist PN10 angegeben. Auch reduzierte Doppelnippel werden mit zwei Anschlussmaßen bezeichnet, etwa 2 Zoll x 1 1/2 Zoll.

Maßangaben nicht vermischen

Millimeter, Zoll, IG und AG beschreiben unterschiedliche Teile der Produktbezeichnung. Das zeigt sich bei einer Schlauchtülle mit 1 1/2 Zoll IG x 40 mm ebenso wie bei Übergängen mit 63-50 mm x 2 Zoll. Notieren Sie für jeden Anschluss das Maß, die Gewindeseite und die vorgesehene Verbindung: Klebemuffe, Klebestutzen, Tülle oder Überwurfmutter. So bleibt erkennbar, welche Seite an Rohr, Schlauch oder ein Gegenstück gehört.

Kleben, schrauben oder flexibel verbinden

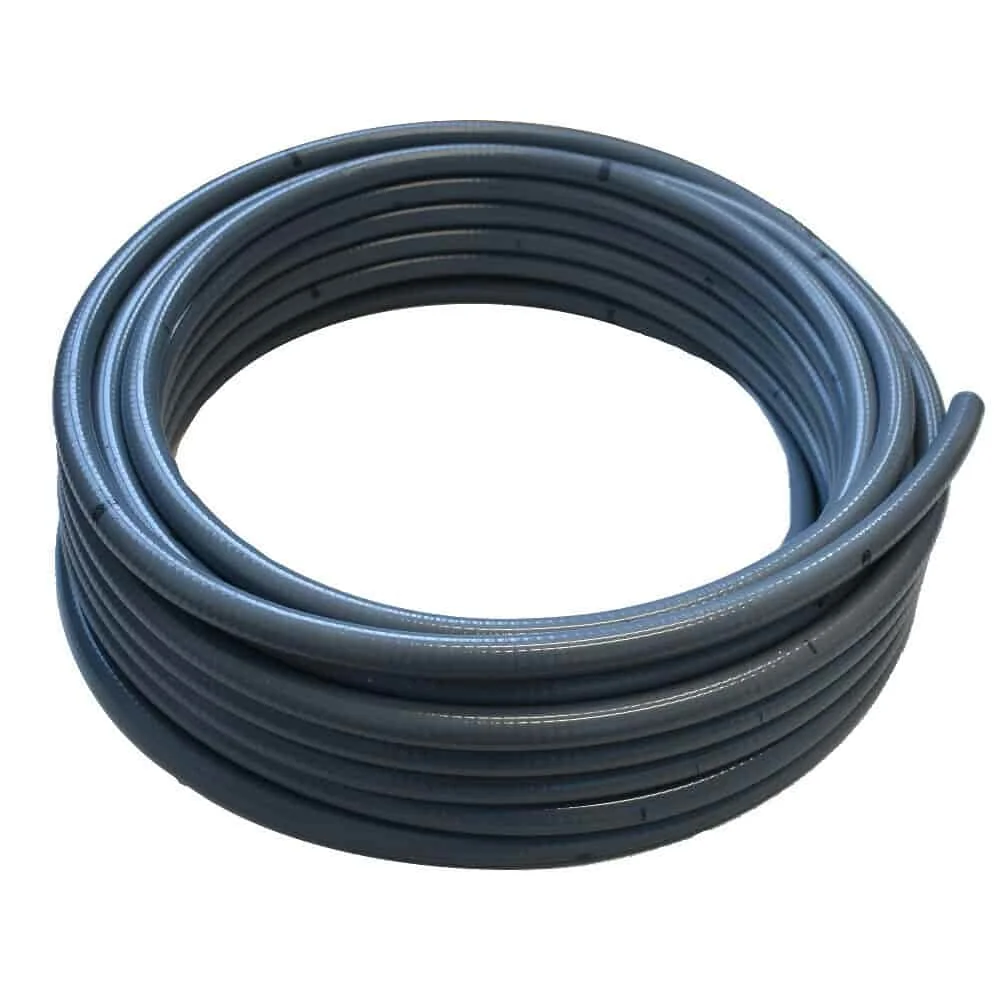

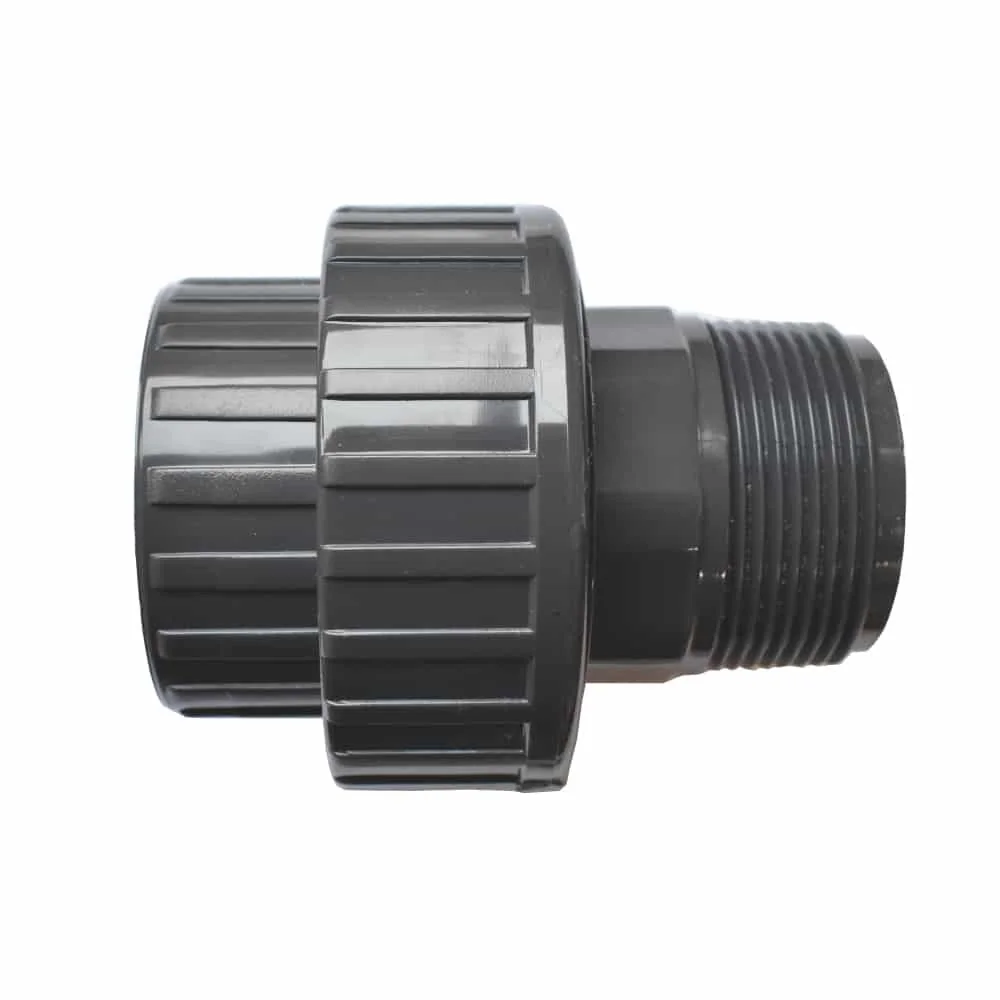

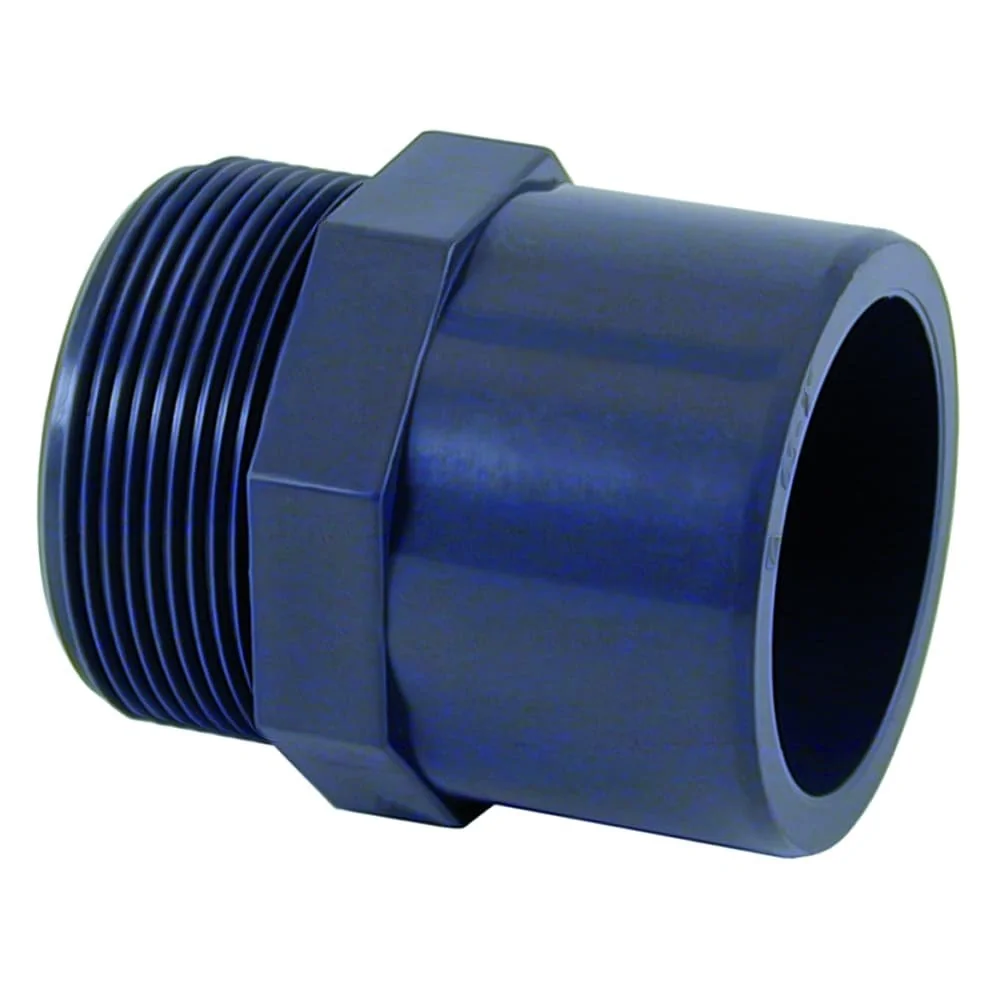

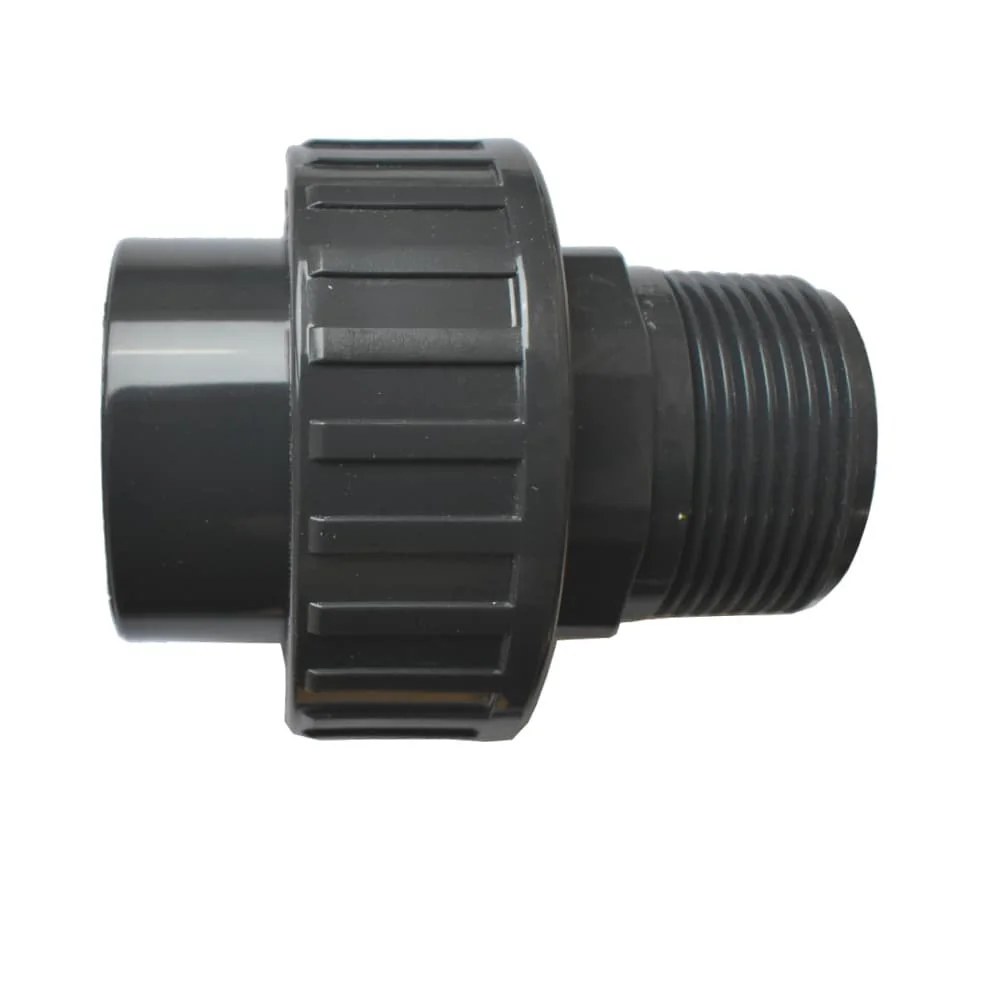

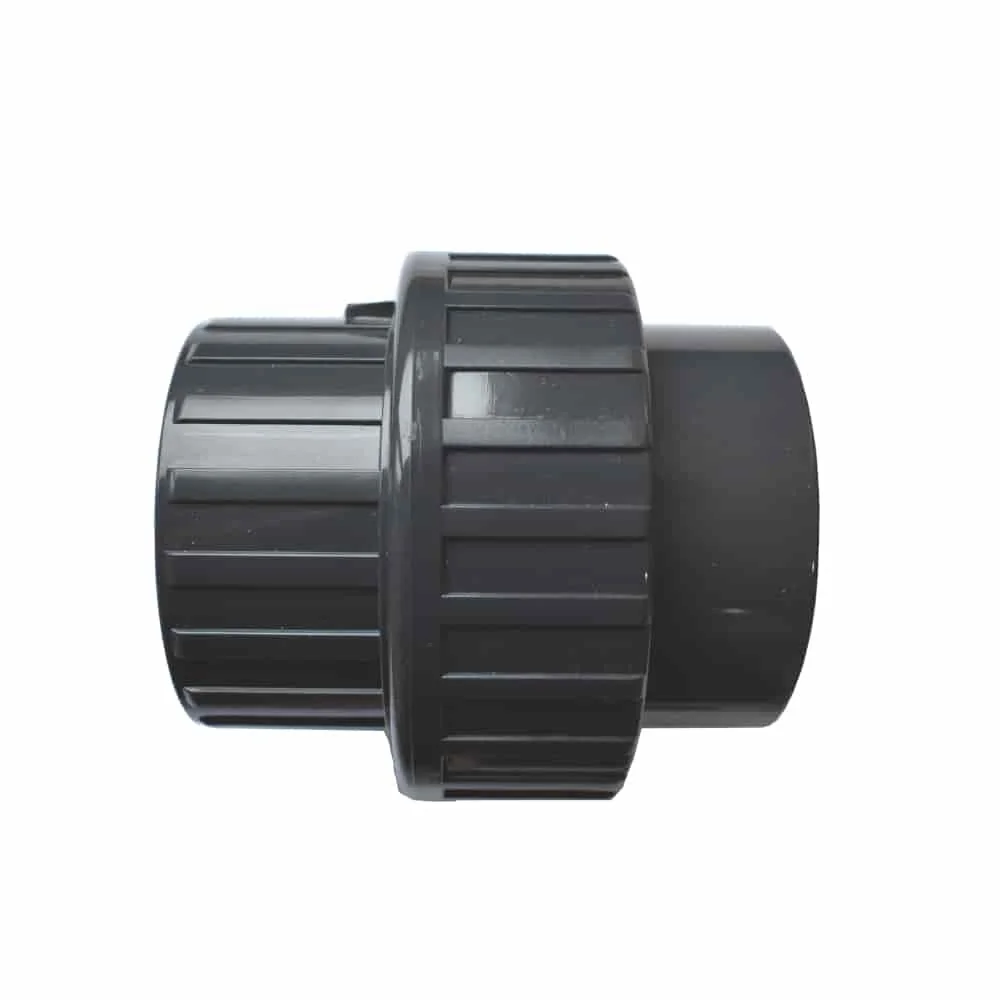

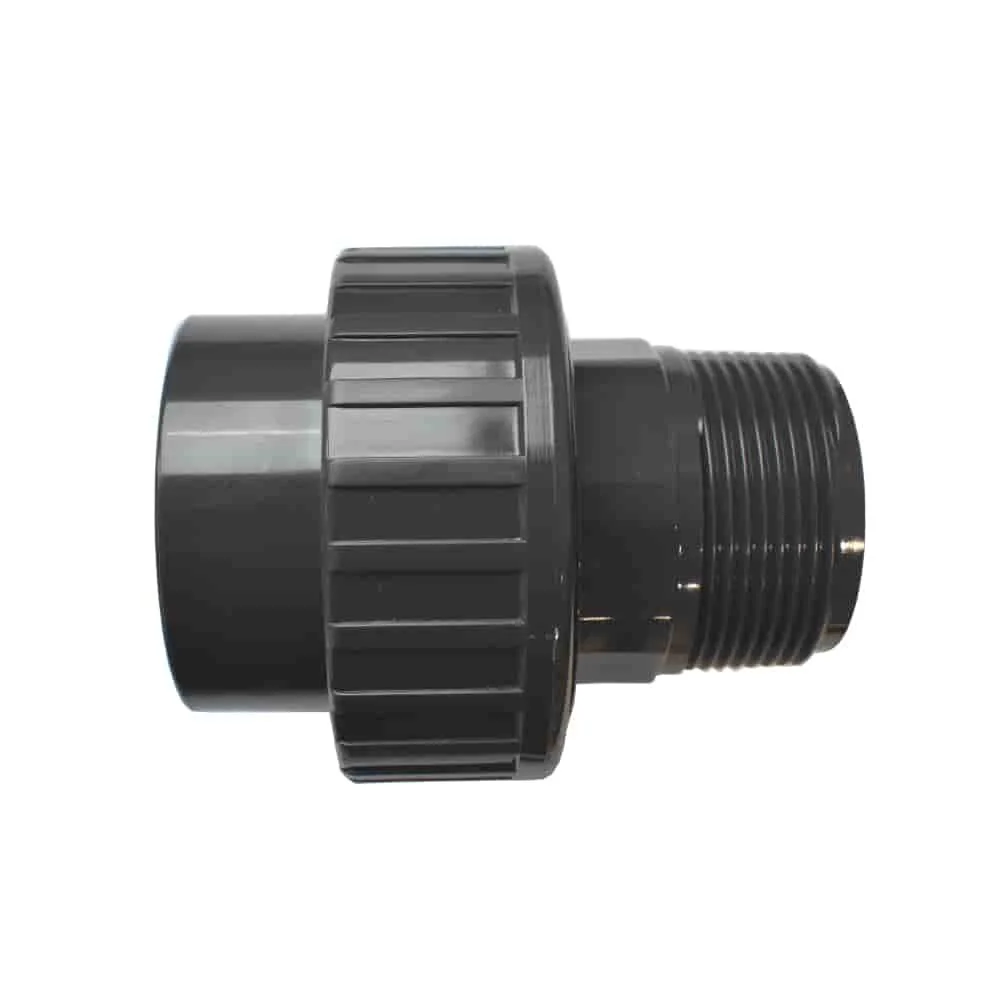

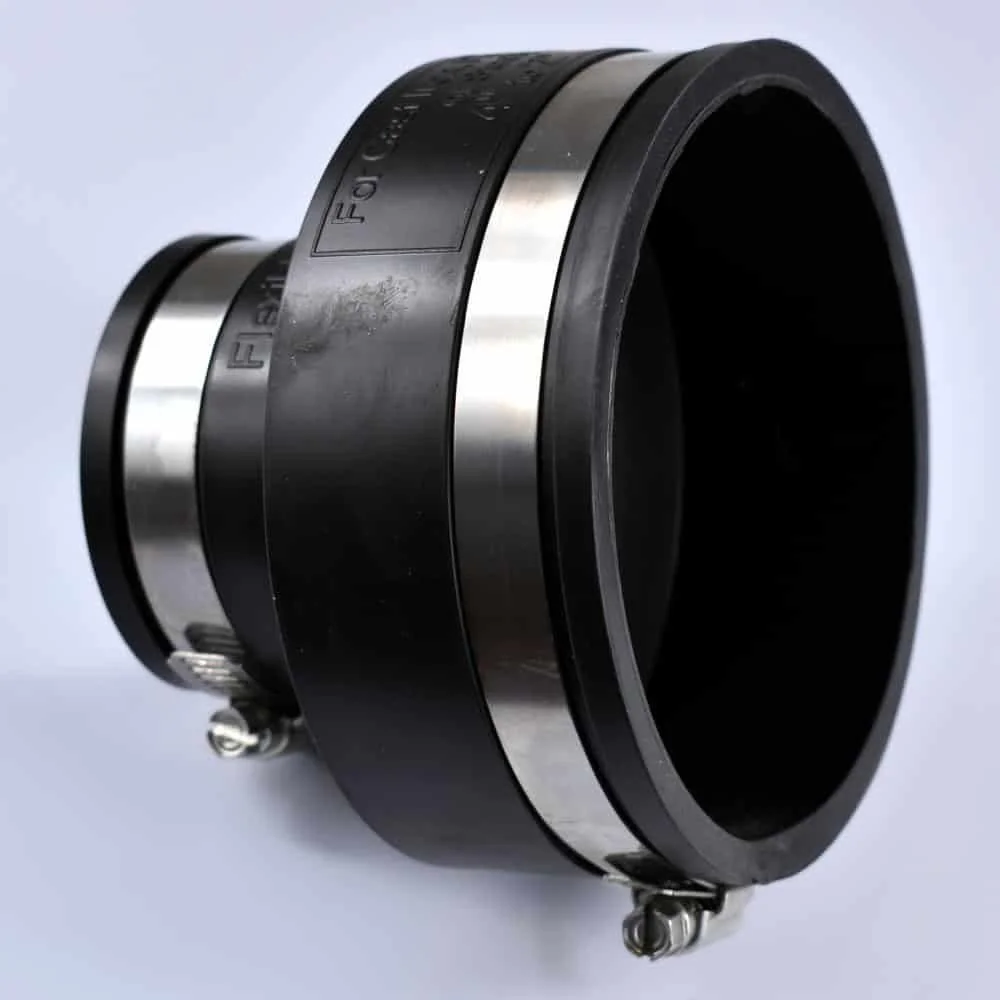

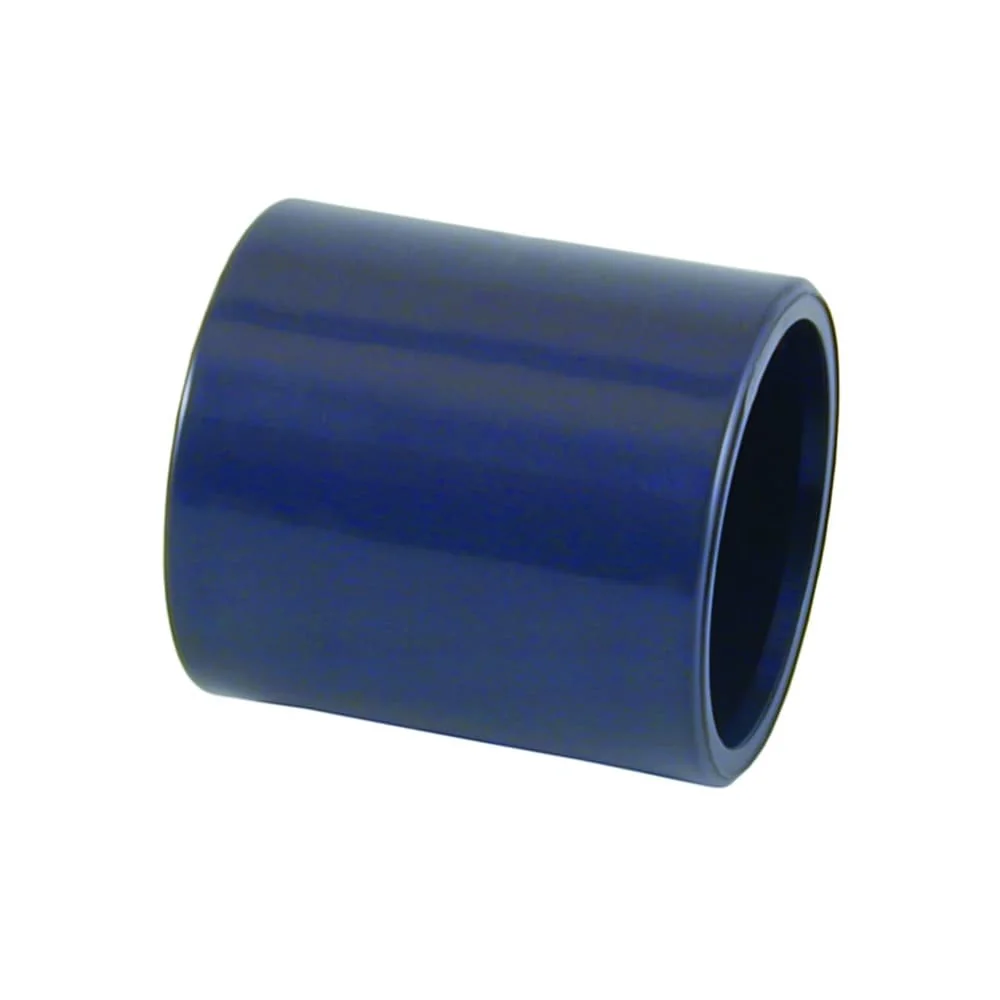

Klebemuffen und Klebefittings werden im Sortiment für PVC-Rohrverbindungen geführt. Die Übergangsmuffe 63-50 mm x 2 Zoll ist als Klebemuffe PN10 bezeichnet. Beim PVC-Flexschlauch mit 40 mm Außendurchmesser und 1 m Länge nennt die Produktkarte, dass der Schlauch mit PVC-Fittings verklebt werden kann. Vor einer Klebeverbindung müssen Rohr, Muffe und Klebstoff zueinander passen; die jeweiligen Verarbeitungshinweise des Produkts bleiben maßgeblich. Verschraubungen und Doppelnippel sind die passende Vergleichsgruppe, wenn eine Verbindung über Gewinde vorgesehen ist. Eine Verschraubung wird beispielsweise mit 1 1/2 Zoll IG x AG geführt. Flexible Endkappen und Kupplungen sind eine eigene Lösung: Die Endkappe 50 mm wird ohne Kleben montiert, mehrfach verwendet und kann sich an nicht rechtwinklige oder nicht gerade Rohrverläufe anpassen. Entscheidend ist daher, ob der Abschnitt geklebt, über Gewinde verbunden oder beweglicher ausgeführt werden soll.

Anschlussarten im Projekt notieren

• Klebemuffe oder Klebestutzen für die in der Artikelkarte genannte Klebeverbindung.
• IG x AG oder IG x IG, wenn Innen- und Außengewinde verglichen werden.
• Schlauchtülle mit Überwurfmutter für die in der Bezeichnung genannte Schlauchseite.

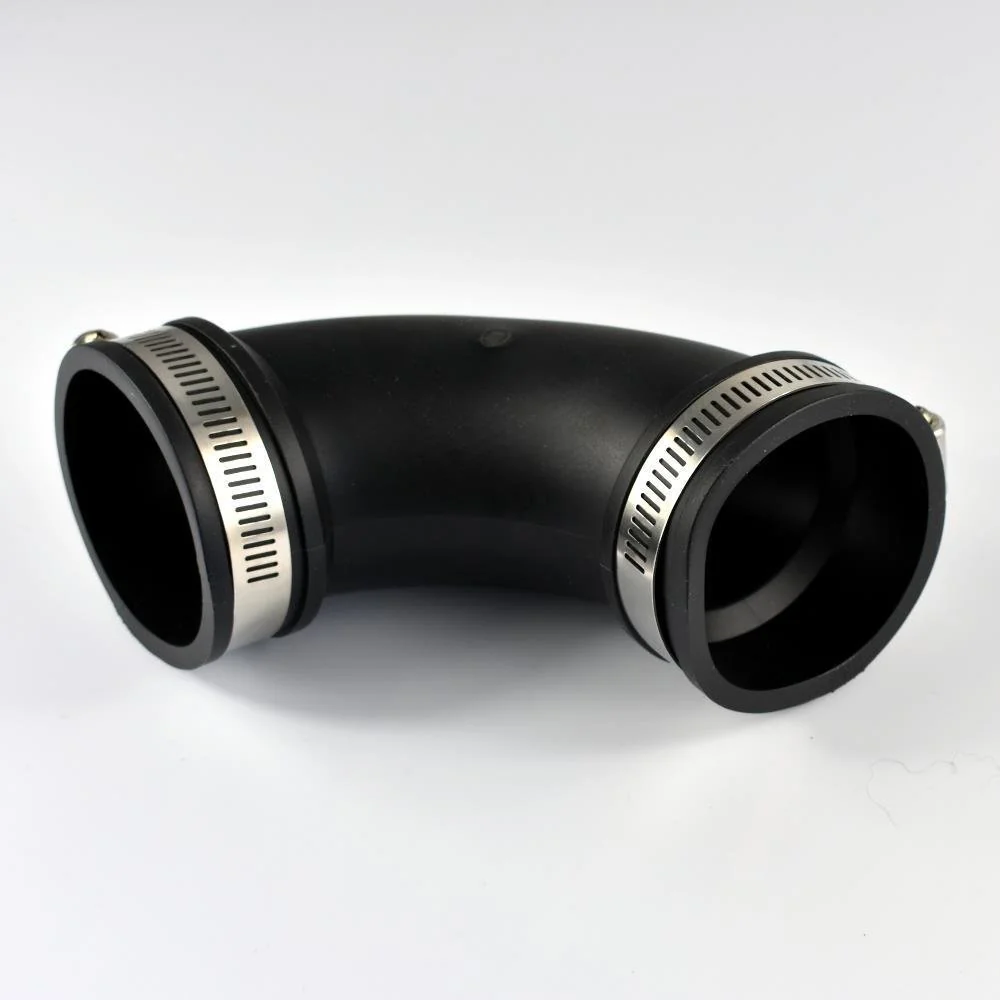

• Flexible Endkappe oder Kupplung, wenn ohne Kleben gearbeitet werden soll.

Schläuche, Tüllen und Rückfluss

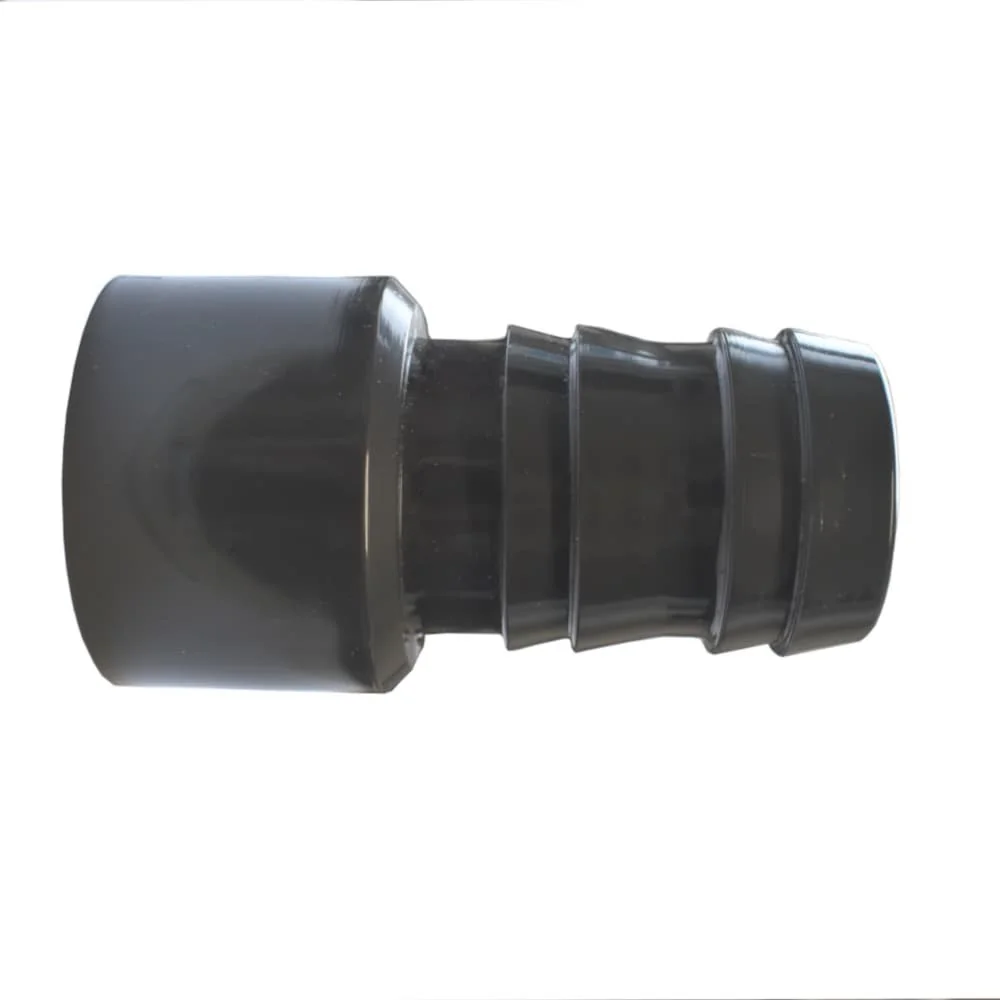

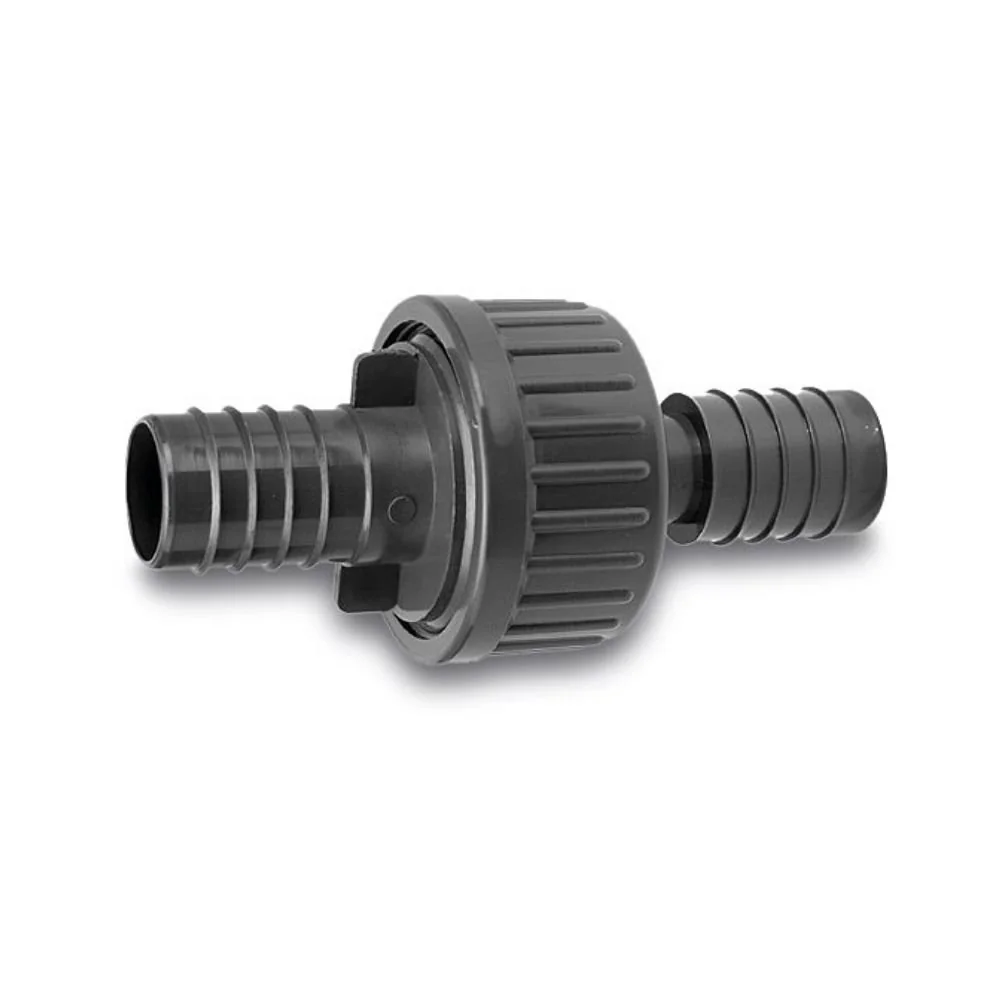

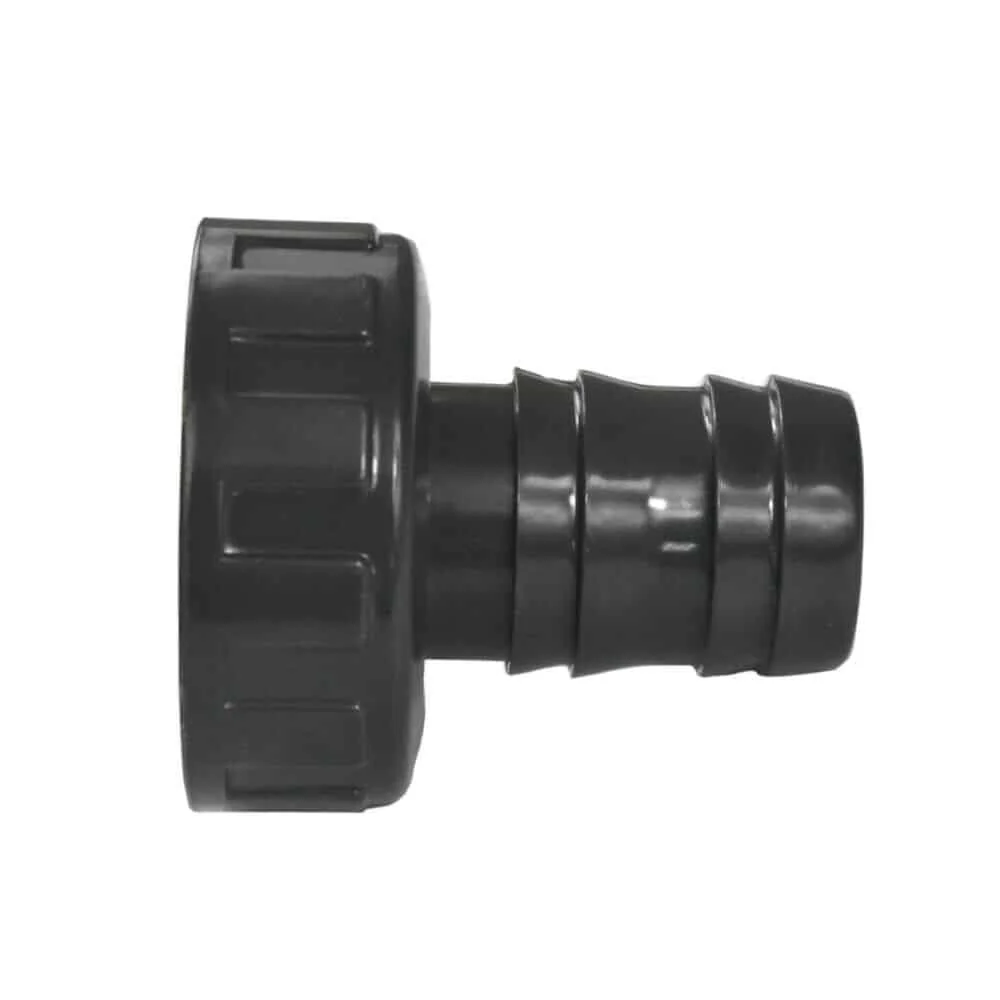

Schlauchtüllen bilden die Schnittstelle zwischen Schlauch und Rohrsystem. Die Produktkarte zur PVC-Schlauchtülle mit Überwurfmutter nennt 1 1/2 Zoll IG x 40 mm. Eine weitere Variante führt 32 mm und einen Schlauchanschluss von 1 1/2 Zoll an. Bei der Tülle mit 2 Zoll Innengewinde sind 38 mm Schlauchanschluss angegeben. Der Poolschlauchverbinder wird mit 50 mm x 38 mm beschrieben. Vergleichen Sie deshalb Gewinde- und Schlauchmaß getrennt, auch wenn beide Angaben im selben Titel stehen. Rückschlagventile erfüllen eine andere Aufgabe: Die Karten zu 21 mm Tüllen und 17 mm Tüllen beschreiben das Verhindern des Rückflusses in Leitungen beziehungsweise Schläuchen. Die Anschlussart Tülle ist dabei nicht mit einer Klebemuffe gleichzusetzen. Für die Zuordnung zählen die genaue Bauform und die Maße der beiden Anschlussseiten.

Ventile, Schieber und Durchführungen

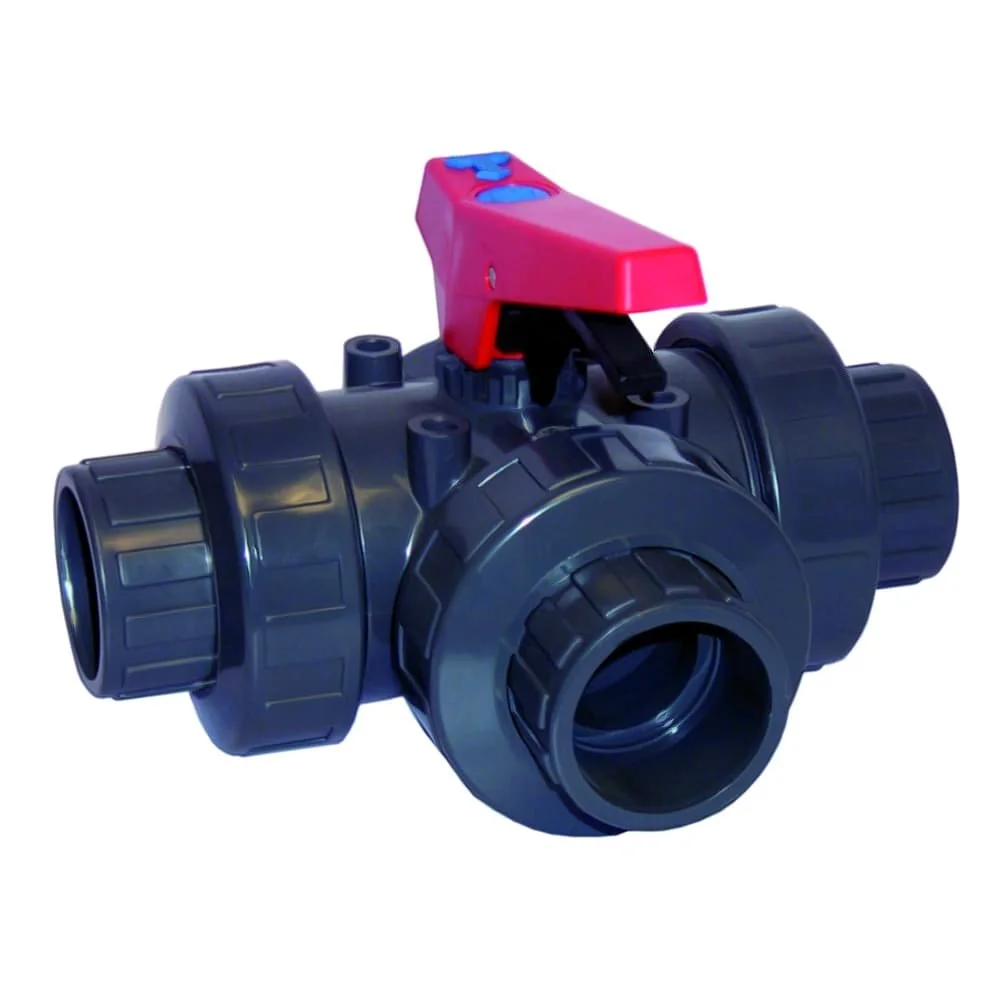

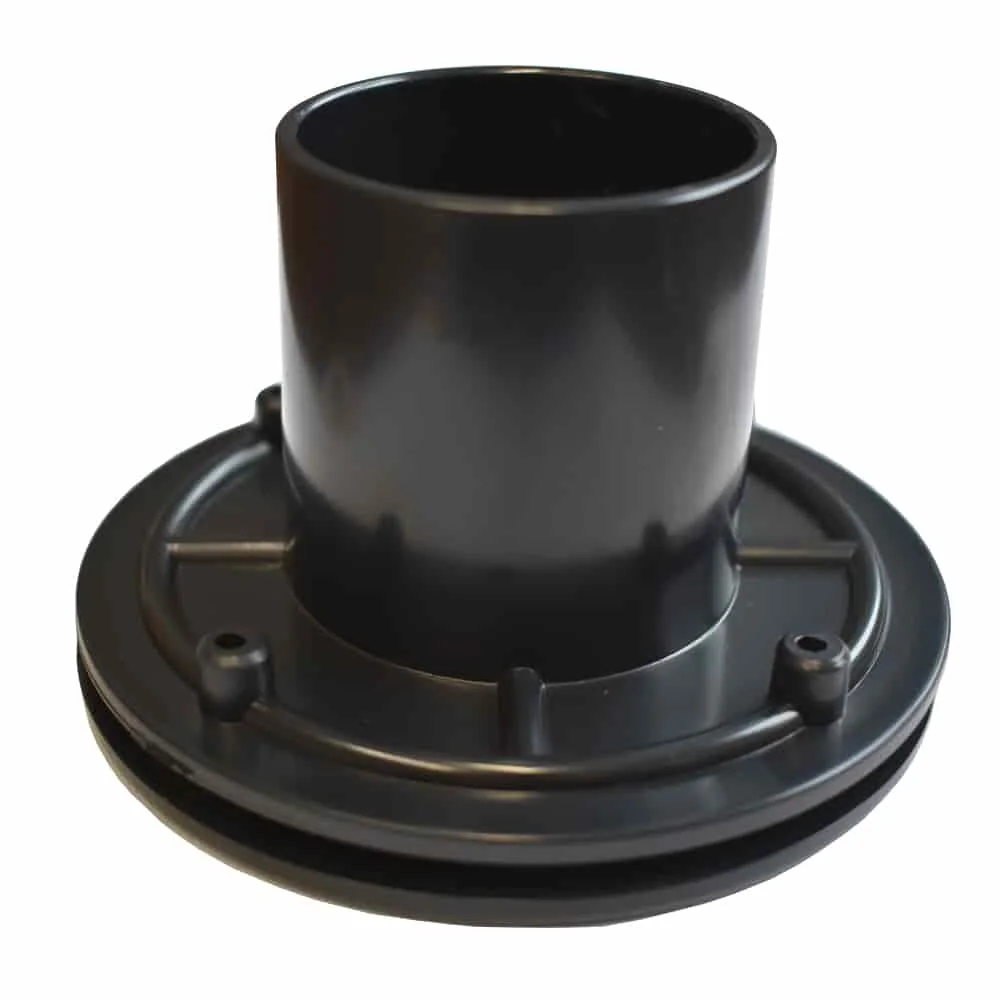

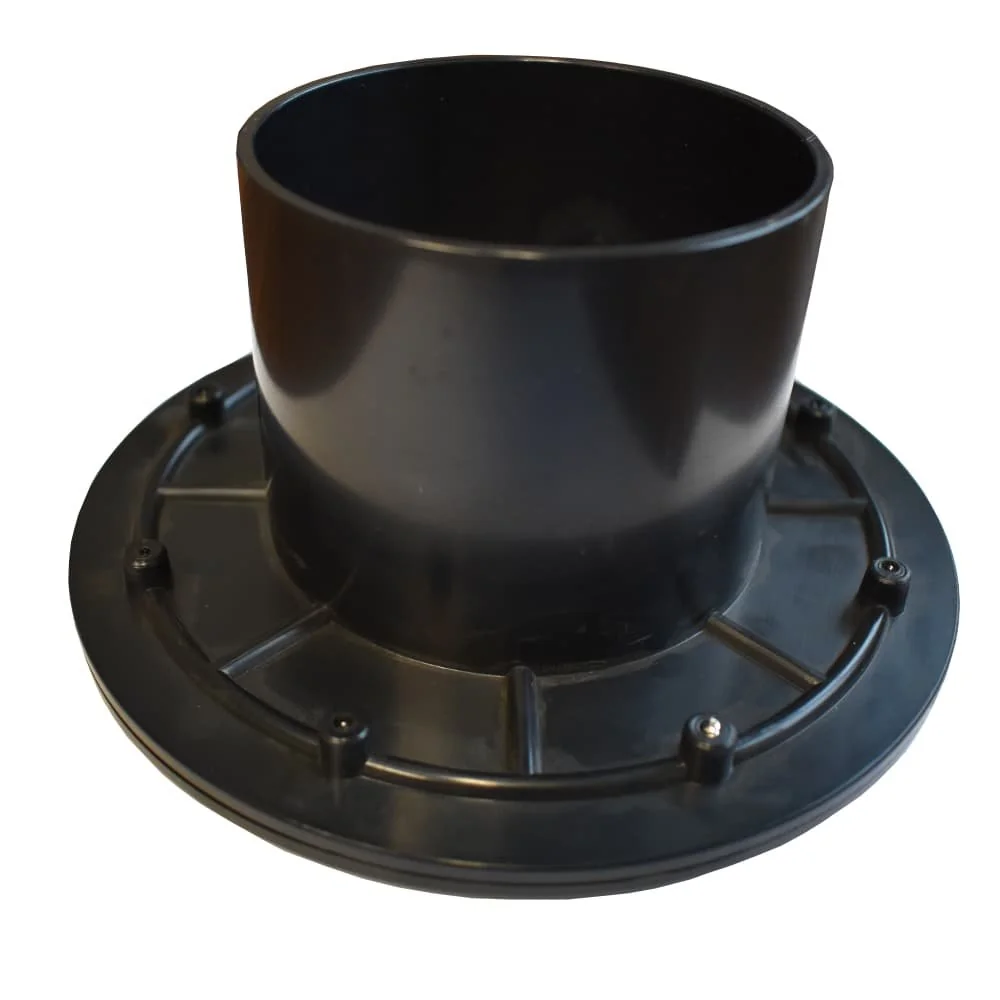

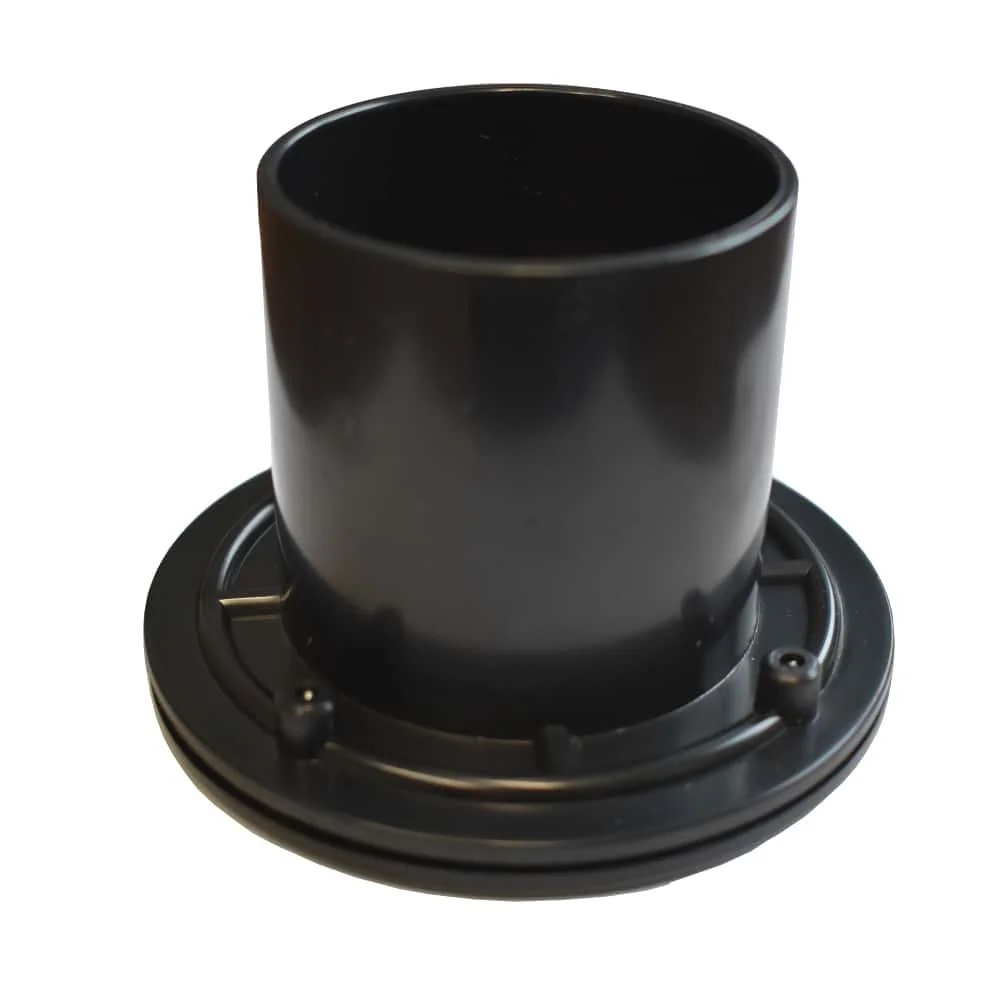

Bei Ventilen und Schiebern steht die gewünschte Funktion im Vordergrund. Der PVC-U-Dreiwege-Kugelhahn wird mit Muffe 50 mm und PN10 beschrieben; die Produktkarte nennt eine Umleitung des Flusses in 90-Grad- oder Zwischenstellungen. Der Zugschieber 110 x 110 mm besitzt beidseitige Klebemuffen und wird für die Durchflusskontrolle in Teichsystemen, an Filtern und Ausläufen genannt. Eine Durchführung arbeitet an einer Wand, Folie oder Tankseite. Beim Folienflansch 50 mm nennt die Karte ABS-Kunststoff, Teichfolie und Tankdurchführung. Für den Übergang zwischen unterschiedlichen Anschlussmaßen ist die 63-50-mm-x-2-Zoll-Übergangsmuffe mit PN10 eine konkrete Variante. Diese Aufgaben sollten bei der Planung getrennt werden: Durchfluss steuern, einen Behälter oder eine Folie durchqueren oder zwei Maße miteinander verbinden.

Für weitere Absperrvarianten ist die Kennzeichnung des konkreten Kugelhahns entscheidend. Bei einem Schieber wird zusätzlich geprüft, ob die beidseitige Klebemuffe und das im Titel genannte Maß zum vorhandenen Rohrabschnitt passen.

Drei Bauteile im direkten Vergleich

Die folgenden drei Karten zeigen unterschiedliche Rollen innerhalb eines Rohrsystems: Abschluss, Leitung und Durchflusssteuerung. Die Angaben beziehen sich auf die jeweils verlinkte Variante.

Endkappe 50 mm

Flexible Endkappe aus PVC-Elastomer für 50-mm-Rohre; die Karte nennt eine Montage ohne Kleben und mehrfache Verwendung.

PVC-U-Druckrohr 50 mm

Die Produktkarte nennt 1 m Länge und 16 bar. Das Bauteil gehört damit in den Vergleich der Druckrohre mit identischer Kennzeichnung.

Zugschieber 110 x 110 mm

Mit beidseitiger Klebemuffe und der in der Karte genannten Funktion zur Durchflusskontrolle in Teichsystemen.

Nach Einsatzbereich planen

Für Gartenbewässerung werden in den Produktkarten Schlauchtüllen, Rückschlagventile, Kugelhähne und PVC-Druckrohre genannt. Bei Pool- und Teichanlagen kommen zusätzlich Poolschlauchverbinder, Folienflansche, flexible Schläuche und Zugschieber vor. Der PVC-Flexschlauch mit 40 mm Außendurchmesser und 1 m Länge wird außerdem für Teiche, Fisch- und Koi-Anlagen sowie Schwimmbäder beschrieben. Der Poolschlauchverbinder mit 50 mm x 38 mm verbindet die Auswahl mit einem konkreten Schlauchmaß. Für technische, industrielle und aquaristische Anwendungen werden in den Karten ebenfalls PVC-U-Rohre, Übergänge und Verschraubungen genannt. Die Anwendung dient als erste Orientierung; für die Zusammenstellung bleiben Maß, Material, Anschluss und Druckkennzeichnung ausschlaggebend.

Weitere Bereiche rund um die Wasserführung

Materialauswahl und Projektcheck

In den Karten kommen PVC, PVC-U, PVC-Elastomer und ABS-Kunststoff vor. Die Endkappe 50 mm wird mit flexiblem PVC-Elastomer beschrieben, das Druckrohr 50 mm mit PVC-U und der Folienflansch 50 mm mit ABS-Kunststoff. Diese Angaben gehören zu den jeweiligen Varianten; eine Materialbezeichnung sollte nicht ohne Vergleich auf andere Artikel übertragen werden. Bei einer Klebeverbindung wird zusätzlich geprüft, ob beide Teile als Klebemuffe, Klebestutzen oder verklebbarer PVC-Schlauch bezeichnet sind. Bei Gewinden werden die Seitenangaben gegenübergestellt. So entsteht eine nachvollziehbare Auswahl, ohne Maße, Materialien oder Druckstufen zu vermischen.

Checkliste vor der Zusammenstellung

1. Aufgabe festlegen: verbinden, reduzieren, abzweigen, die Richtung ändern, abschließen oder den Durchfluss steuern.
2. Am vorhandenen Rohr oder Schlauch die Anschlussmaße und gegebenenfalls IG oder AG notieren.
3. Verbindungsart auswählen: Klebemuffe, Gewinde, Tülle mit Überwurfmutter oder flexible Kupplung.
4. Druckangabe nur aus der Karte der konkret gewählten Variante übernehmen.
5. Vor dem Einbau prüfen, ob Bauform, Material und Platzbedarf zum Leitungsverlauf passen.
