DN/OD 160 Rohre für Hausentwässerung
Diese Auswahl bündelt gerade HT-Rohre und Formstücke für DN/OD 160: Bögen, Abzweige, Reduzierungen, Muffen, Stopfen und Dichtungen. Entscheidend für die Zuordnung sind Rohrlänge, Bogenwinkel, Anschlussmaß und die Aufgabe im Leitungsverlauf.
DN/OD 160 als Auswahlmaß
DN/OD 160 verbindet eine Nennweitenangabe mit dem Außenmaß 160 mm. In dieser Auswahl finden sich gerade HT-Rohre sowie Formstücke für den Verlauf eines Hausabflussrohrsystems. Bogen, Abzweig, Reduktion, Muffe, Stopfen, Dichtung und Gleitmittel erfüllen dabei unterschiedliche Aufgaben.
Für eine passende Zusammenstellung wird zuerst das vorhandene Rohr betrachtet: Welches Außenmaß ist vorhanden, in welche Richtung läuft die Leitung, und gibt es einen Seitenanschluss oder einen Übergang? Bei Formstücken kommen zum Maß noch Winkel oder eine zweite Nennweite hinzu. Diese Angaben trennen zum Beispiel einen Abzweig DN/OD 160/160 von einem Abzweig DN 160/110.
Gerade Rohre nach der Strecke auswählen

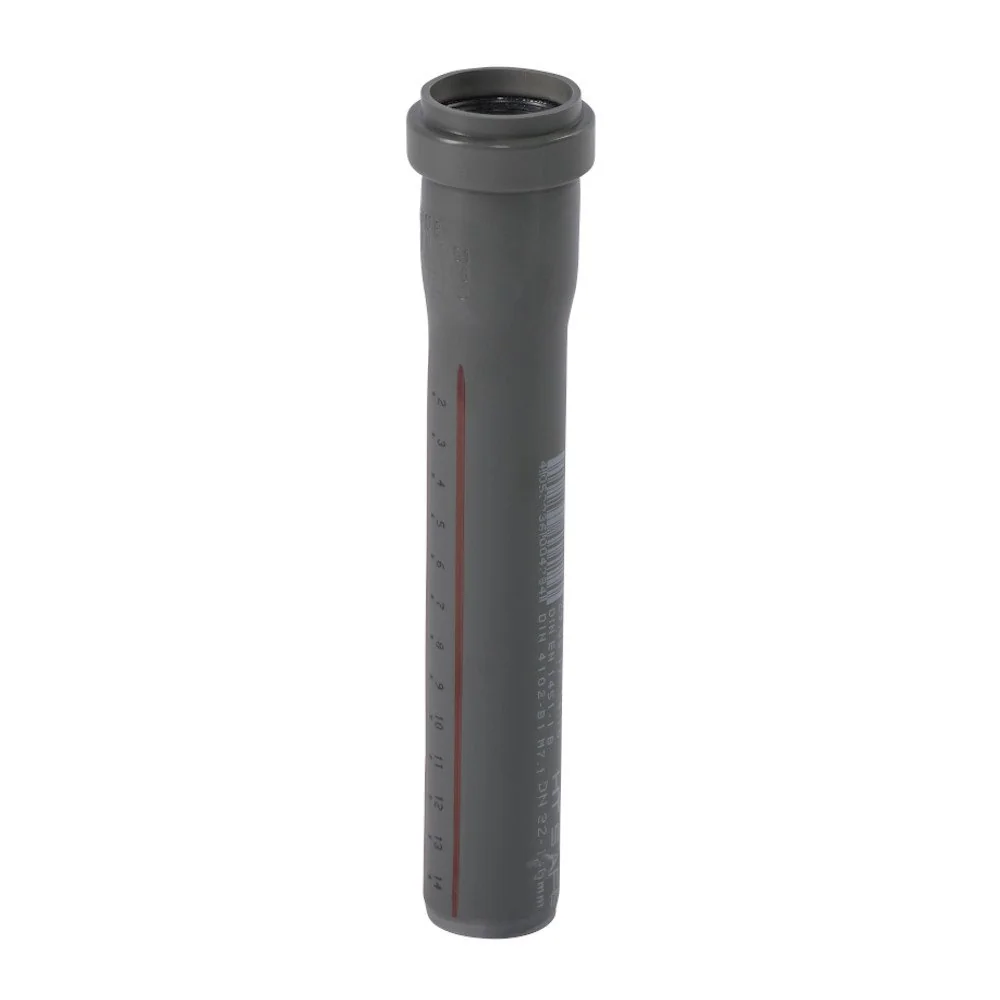

Gerade Rohre bilden die durchgehenden Abschnitte. Die Produktkarten nennen 250 mm, 500 mm, 750 mm, 1000 mm und 2000 mm als Längen. Die 500-mm- und 2000-mm-Ausführungen sind als HTsafeEM-Rohre bezeichnet; ein weiterer HTsafeEM-Artikel nennt 1000 mm. Das 750-mm-Rohr ist grau bezeichnet, während ein anderes Rohr mit DN/OD 160 x 250 mm angegeben ist.
Kurzes Segment oder längeres Rohr?
Ein 250-mm-Segment lässt sich dort einplanen, wo eine kurze Verbindung oder ein begrenzter Abschnitt benötigt wird. 500 mm und 750 mm bilden mittlere Teilstücke; 1000 mm und 2000 mm decken längere gerade Abschnitte ab. Je nach Verlauf können längere Teilstücke die Zahl der Rohrstöße verringern, kurze Abschnitte lassen sich an mehreren Anschlusspunkten leichter einordnen.
Auch die Gewichtsangaben unterscheiden die Karten: genannt werden 0,76 kg beim 250-mm-Rohr, 1,24 kg beim 500-mm-HTsafeEM-Rohr, 1,72 kg beim 750-mm-Rohr, 2,24 kg beim 1000-mm-HTsafeEM-Rohr und 4,17 kg beim 2000-mm-HTsafeEM-Rohr. Für die Auswahl zählen trotzdem zuerst Länge, Maß und Einbausituation.
Bögen für Richtungswechsel

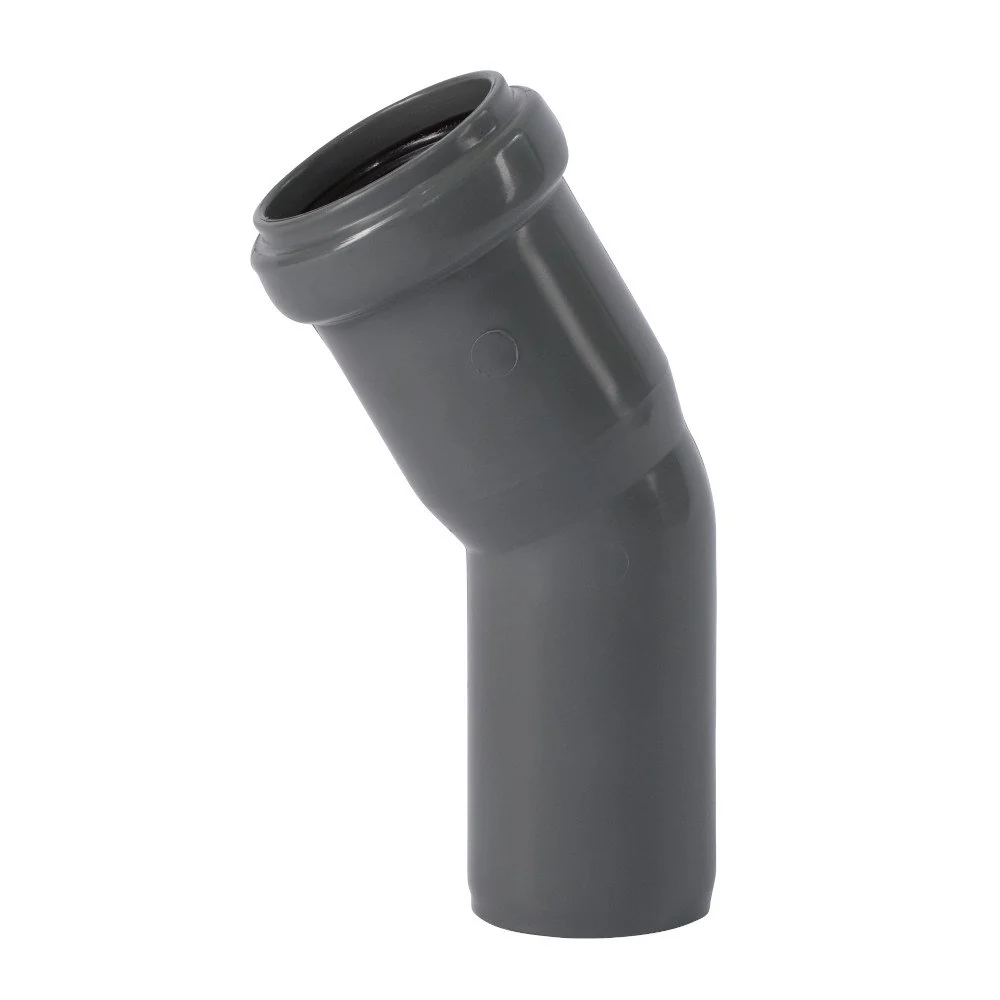

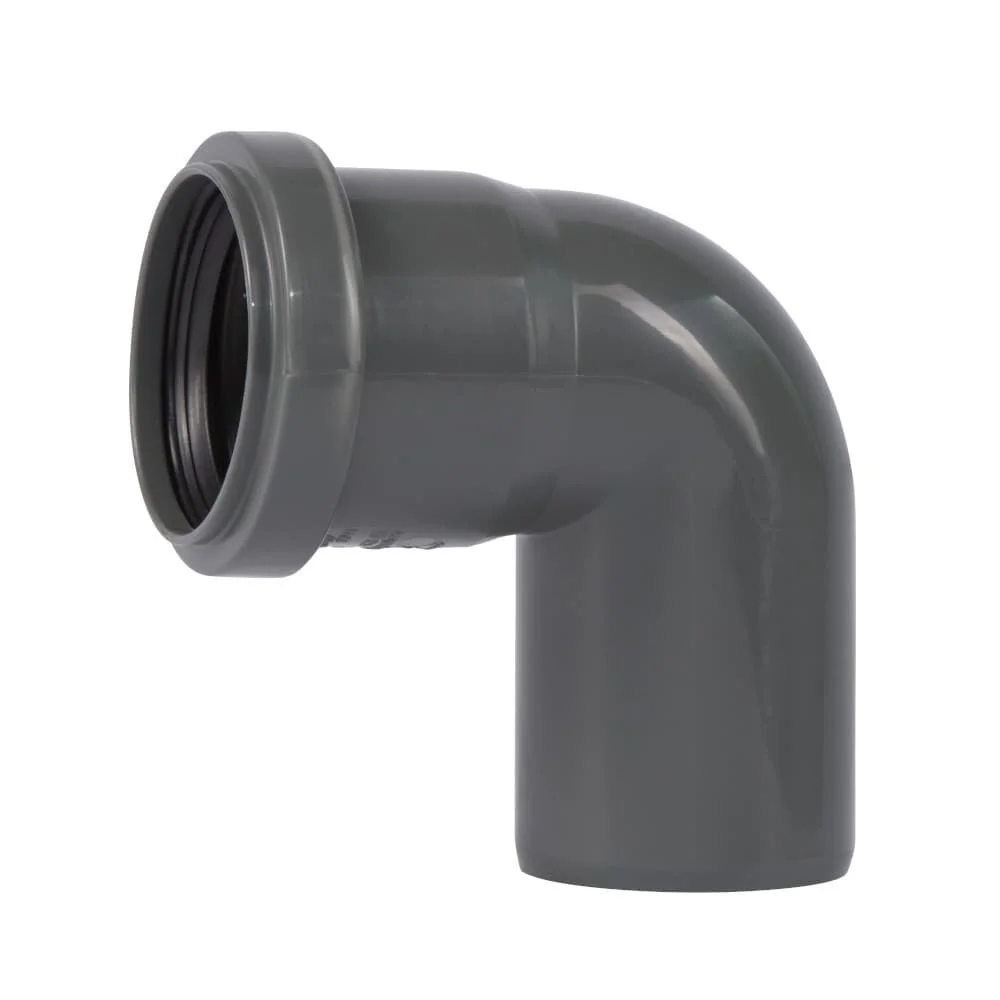

Bögen führen ein Rohr in eine andere Richtung. In den Produktkarten erscheinen 15, 30, 45 und 87 Grad. Der 15-Grad-Winkel beschreibt eine kleine Änderung, 30 Grad einen stärkeren Versatz, 45 Grad eine deutliche Richtungsänderung und 87 Grad einen Verlauf nahe am rechten Winkel.
Winkel nach dem Versatz bestimmen
Für einen flachen Versatz wird ein kleiner Winkel geprüft; bei einer deutlicheren Abweichung stehen 45 oder 87 Grad zur Auswahl. Mehrere Winkel können einen Verlauf in Teilschritte gliedern, wenn Anfangs- und Endpunkt nicht auf einer gemeinsamen Linie liegen. Maßgeblich bleiben der benötigte Versatz, die Rohrenden und der verfügbare Raum.
Die Gewichte der genannten Bögen reichen von 0,40 kg beim 15-Grad-Artikel über 0,45 kg bei 30 Grad und 0,47 kg bei 45 Grad bis 0,60 kg bei 87 Grad. Polypropylen wird in den Produktfakten beim 15-Grad- und beim 45-Grad-Bogen genannt.
Abzweige nach Anschluss und Winkel planen

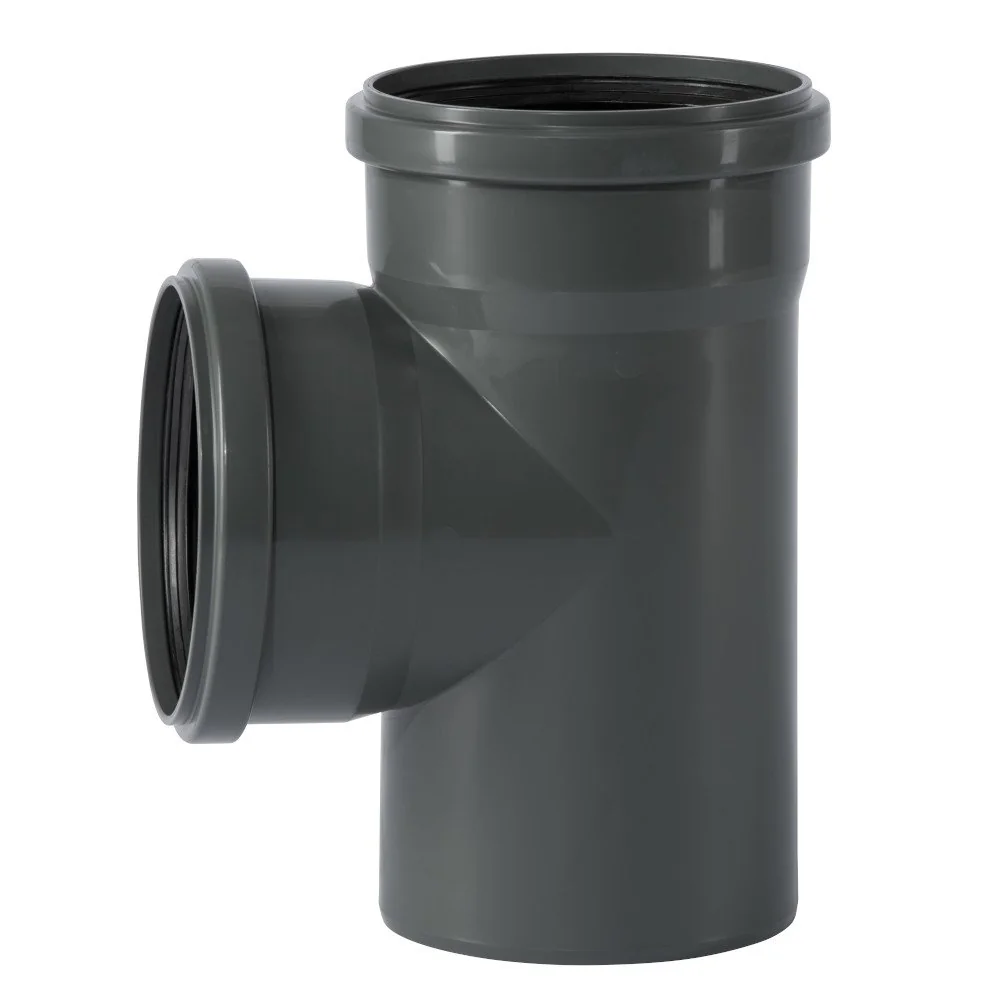

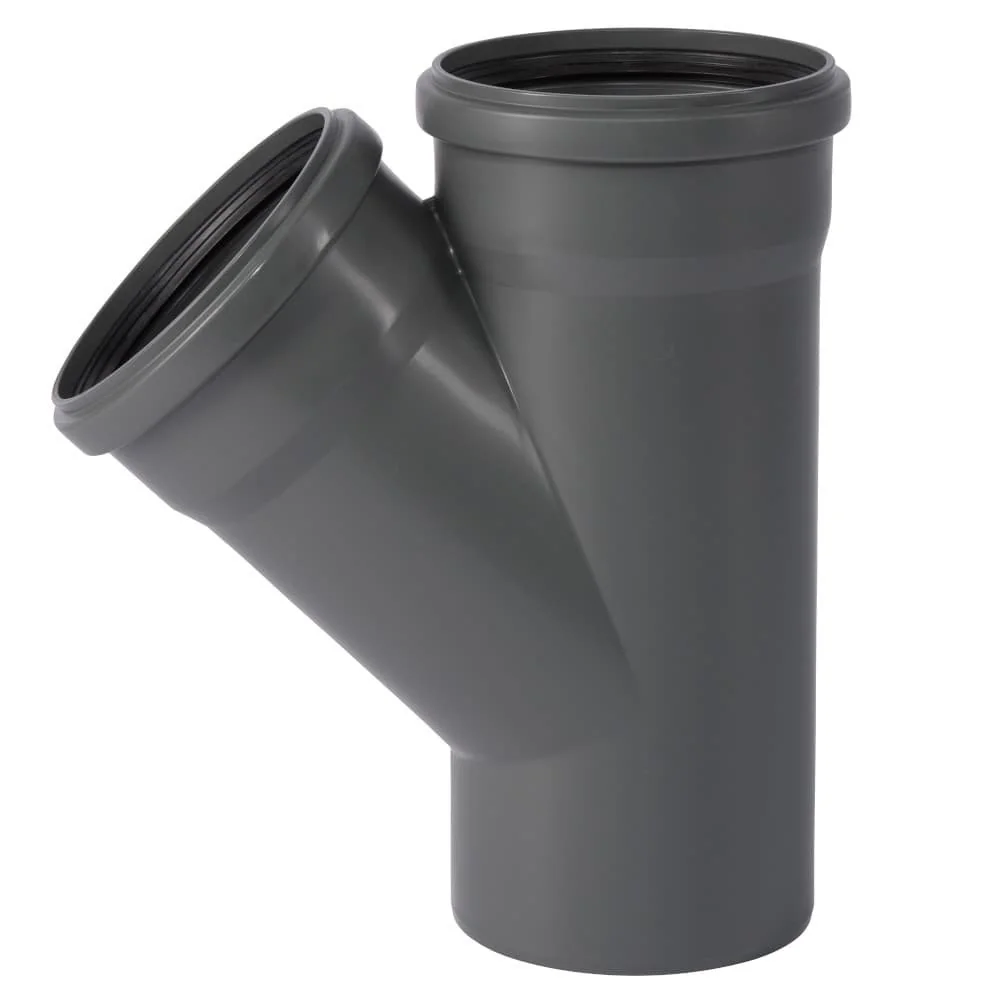

Ein Abzweig bringt einen Seitenstrang an das Hauptrohr. Für DN/OD 160 sind Varianten mit DN/OD 160/160 in 45 Grad und 87 Grad aufgeführt. Daneben gibt es einen Abzweig DN 160/110 mit 45 Grad. Die Produktkarten nennen dafür unter anderem 1,15 kg beim 45-Grad-Abzweig DN/OD 160/160, 0,90 kg bei 87 Grad und 0,75 kg bei DN 160/110.
Die Auswahl folgt damit zwei Fragen: Welches Maß hat der Seitenstrang, und aus welcher Richtung soll er an die Hauptleitung herangeführt werden? Ein 45-Grad-Abzweig und ein 87-Grad-Abzweig führen nicht denselben Winkel. Die Bezeichnung DN/OD 160/160 weist auf gleiche Anschlussmaße hin, DN 160/110 auf den Übergang zu einer kleineren Nennweite.
Muffen, Reduzierungen, Stopfen und Dichtungen

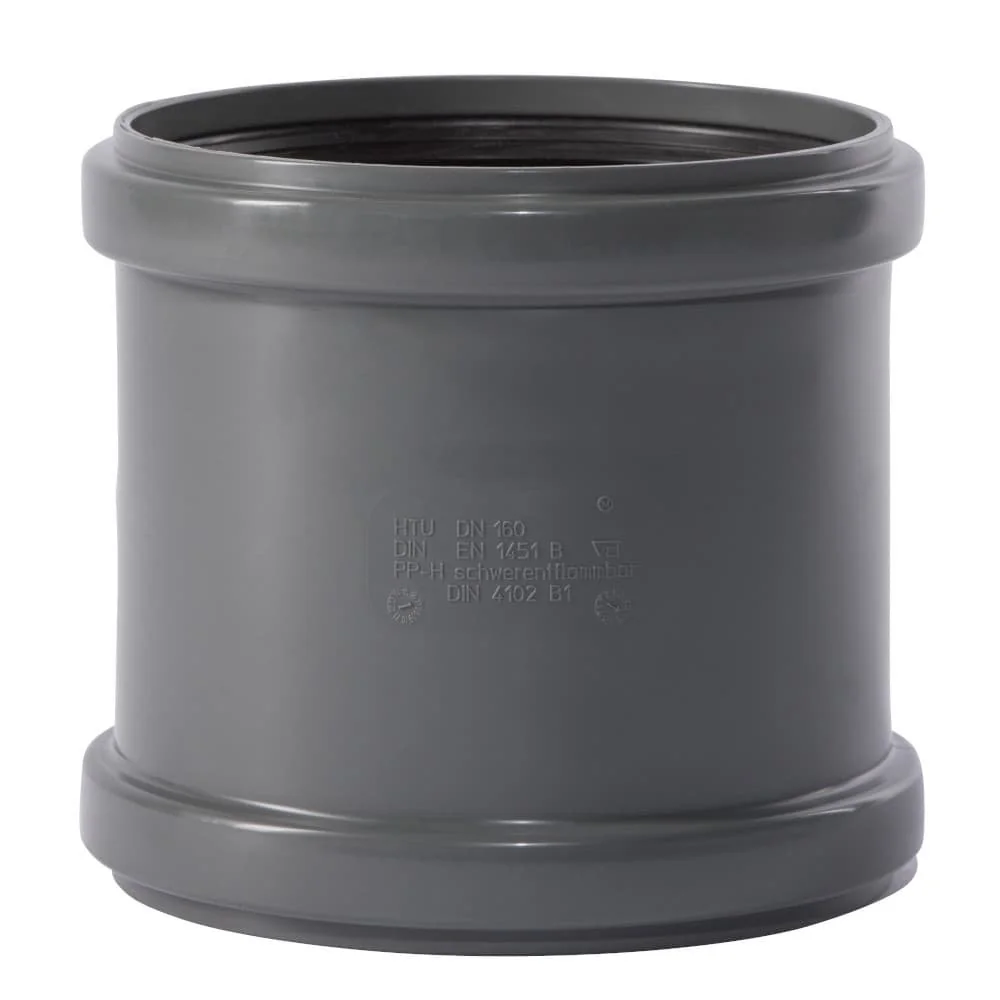

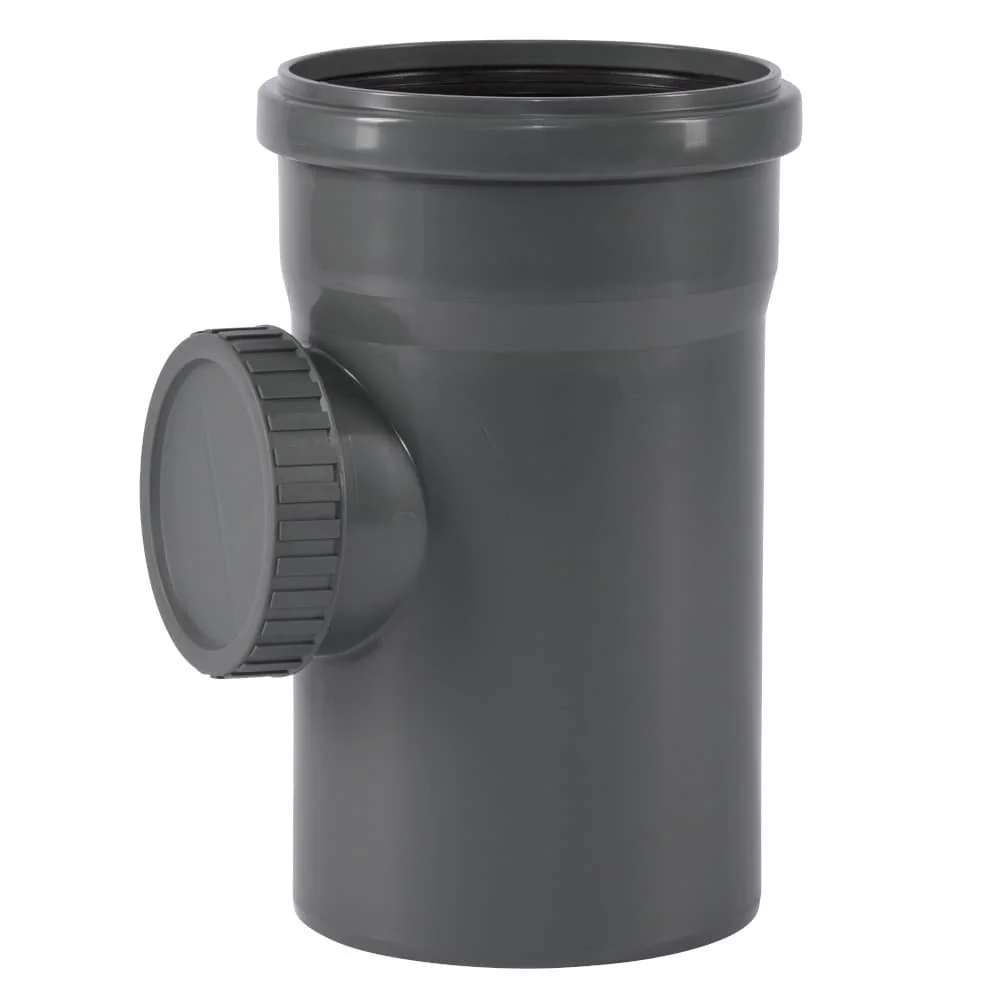

Eine Doppelmuffe ist als Verbindungsteil für DN/OD 160 aufgeführt. Die Überschiebmuffe wird mit DN 160 und der Bezeichnung Muffe genannt. Ein Muffenstopfen DN 160 steht für den Rohrverschluss, ein Reinigungsrohr DN 160 ergänzt den Strang um einen dafür benannten Zugang.

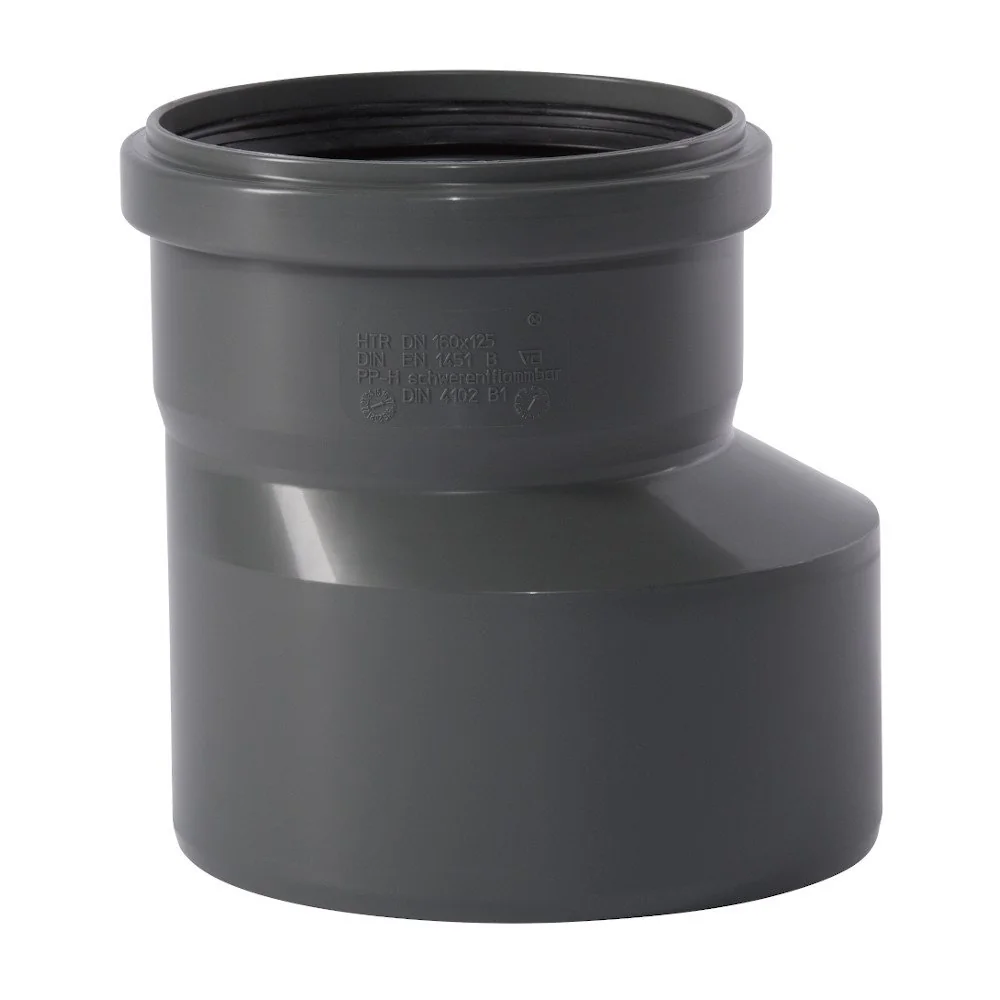

Bei einem Wechsel auf eine kleinere Nennweite stehen eine HTsafeR Reduktion DN/OD 160/110 und eine HT-Reduzierung DN 160/125 in den Produktnamen. Vor dem Einbau wird deshalb das Maß an beiden Seiten des Übergangs verglichen. So bleibt klar, ob 110 oder 125 an den vorhandenen Anschluss geführt werden soll.

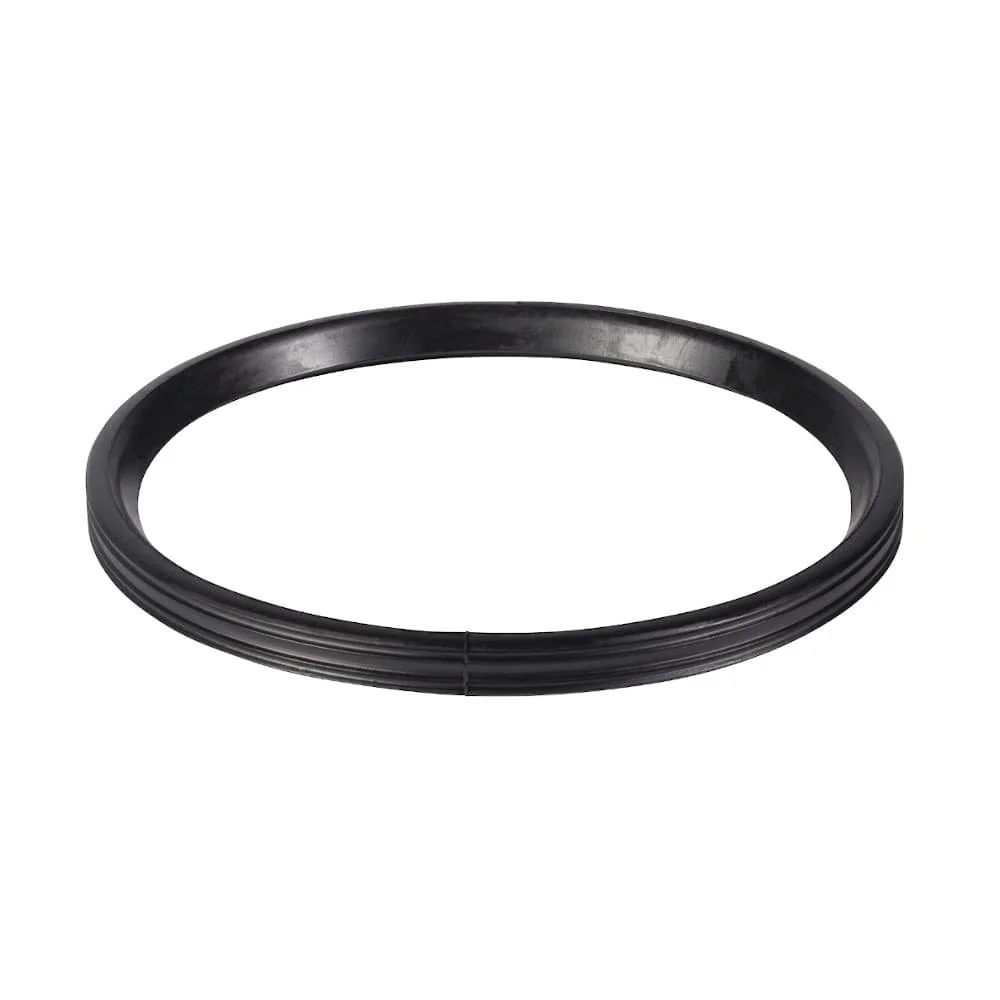

Für die Abdichtung sind ein HT-Rohr-Lippendichtring DN160 sowie eine ölbeständige KG-NBR-Dichtung DN/OD 160 aufgeführt. Beim Lippendichtring nennt die Produktkarte NBR-Gummi; die andere Dichtung wird mit KG PVC und HT Safe bezeichnet. Zusätzlich ist ein KG-Rohr-Gleitmittel mit 1000 ml für die Rohrmontage gelistet.
HTsafeB Bogen 45 Grad
Die Produktkarte nennt DN/OD 160, 45 Grad, Polypropylen und 0,47 kg.

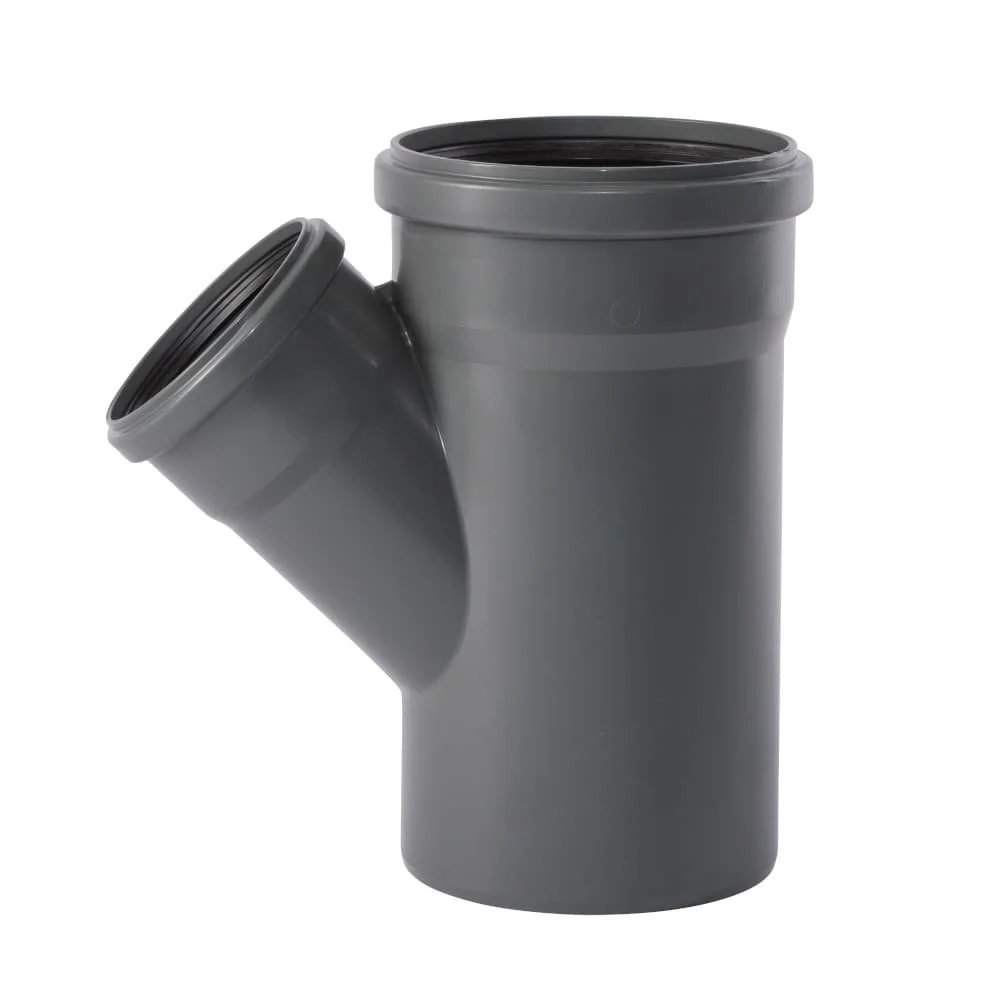

Abzweig DN 160/110, 45 Grad
Diese Karte führt DN 160/110, 45 Grad und ein Produktgewicht von 0,75 kg.

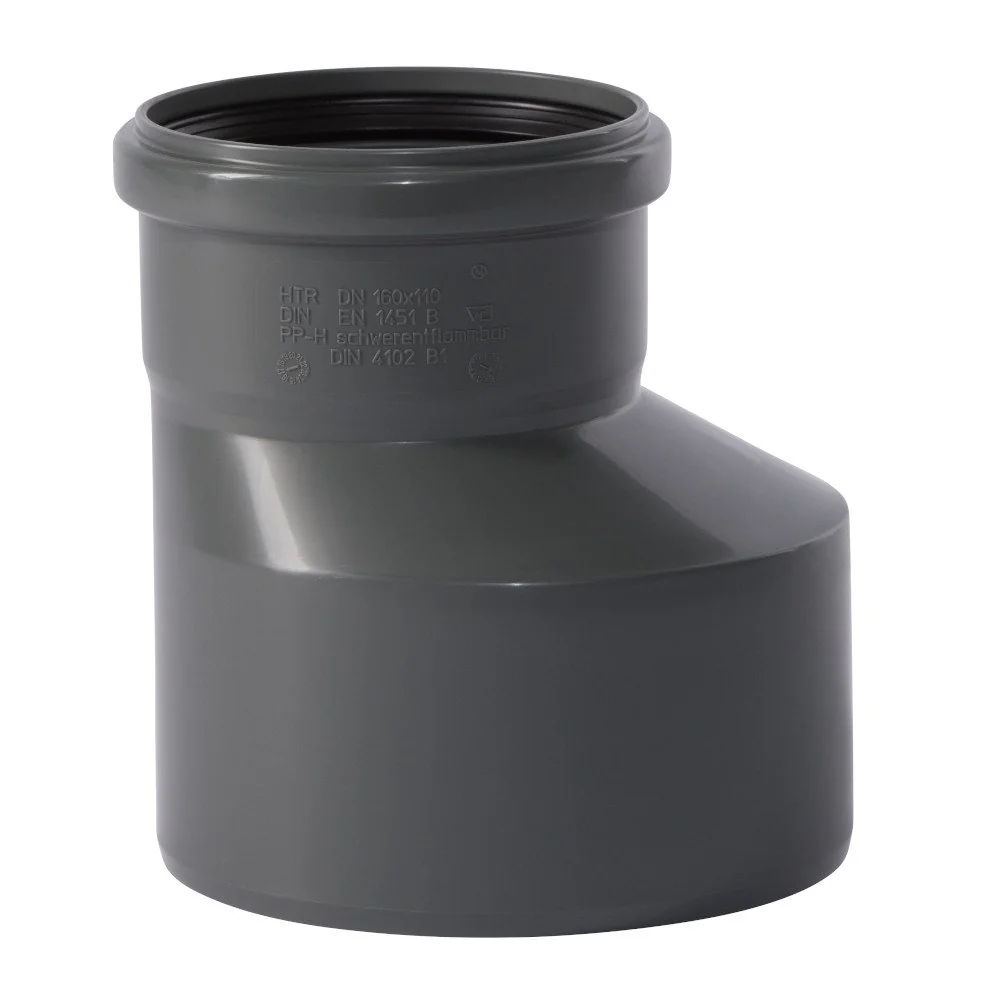

HTsafeR Reduktion 160/110
Auf der Karte stehen DN/OD 160/110 und 0,30 kg.
Montage und Reparatur vorbereiten
Bei einer neuen Führung wird zuerst die Maßkette vom Anfang bis zum Endpunkt notiert. Danach werden gerade Abschnitte, Richtungsänderungen, Seitenanschlüsse und Übergänge in ihrer Reihenfolge eingeordnet. Die Rohrlängen lassen sich erst dann sinnvoll auswählen, wenn die Positionen der Formstücke feststehen.
Vor dem Zusammenfügen
Rohrenden, Muffenbereiche und Dichtungen werden vor dem Zusammenfügen auf saubere Kontaktflächen geprüft. Bei einem Übergang werden beide Nennweiten miteinander verglichen. Das im Sortiment genannte KG-Rohr-Gleitmittel mit 1000 ml gehört zur Rohrmontage von Kunststoffrohren und sollte mit dem vorgesehenen Arbeitsschritt abgeglichen werden.
Bei einer Reparatur
Bei einem Austausch wird zunächst festgestellt, ob ein gerades Rohr, ein Bogen, ein Abzweig, eine Muffe oder nur eine Dichtung betroffen ist. Anschließend werden Maß, Winkel und Anschlussart des Ersatzteils mit dem vorhandenen Aufbau verglichen. Ein Stopfen, eine Reduktion oder ein Reinigungsrohr wird nur dort eingeplant, wo diese Funktion im Verlauf gebraucht wird.
Schnellauswahl nach Aufgabe
Die folgende Übersicht ordnet die häufigsten Planungssituationen den Produktarten und den maßgeblichen Angaben zu.
Gerade Strecke
Rohrlänge nach dem freien Abschnitt wählen. 250 mm, 500 mm, 750 mm, 1000 mm und 2000 mm sind in den Produktkarten genannt.
Richtungswechsel
Bogenwinkel aus dem benötigten Versatz ableiten: 15, 30, 45 oder 87 Grad stehen zur Auswahl.
Seitenanschluss
Beim Abzweig zuerst DN/OD 160/160 oder DN 160/110 vergleichen, danach 45 oder 87 Grad nach dem Leitungsverlauf wählen.
Übergang
Für kleinere Anschlüsse stehen Reduzierungen DN/OD 160/110 und DN 160/125 in den Produktnamen.
Dichtung ersetzen
Lippendichtring DN160 und ölbeständige KG-NBR-Dichtung DN/OD 160 nach dem vorhandenen System und dem genannten Material unterscheiden.
Häufige Fragen zu DN/OD 160
Was bedeutet DN/OD 160?
DN bezeichnet das Nennmaß, OD das Außenmaß. In dieser Kategorie steht 160 für den genannten Außendurchmesser. Bei Formstücken wird zusätzlich geprüft, ob der zweite Anschluss ebenfalls 160 oder kleiner angegeben ist.
Welche Rohrlängen sind aufgeführt?
Die Karten nennen 250 mm, 500 mm, 750 mm, 1000 mm und 2000 mm. 500 mm und 2000 mm sind HTsafeEM-Rohre; 1000 mm wird bei einem weiteren HTsafeEM-Artikel genannt. Das 750-mm-Rohr und das 250-mm-Rohr sind als weitere HT-Rohre aufgeführt.
Wann wird welcher Bogenwinkel verwendet?
15 und 30 Grad beschreiben kleinere Richtungsänderungen, 45 Grad einen deutlicheren Versatz und 87 Grad einen Verlauf nahe am rechten Winkel. Der konkrete Winkel folgt aus Anfangspunkt, Endpunkt und verfügbarem Raum.
Wie wird ein Abzweig ausgewählt?
Zuerst werden Haupt- und Seitenmaß verglichen. Für gleiche Maße ist DN/OD 160/160 aufgeführt; für den Übergang zu DN 110 gibt es einen Abzweig DN 160/110. Danach wird 45 oder 87 Grad anhand der Richtung des Seitenstrangs gewählt.
Wann braucht man eine Reduzierung?
Eine Reduzierung verbindet die Größe DN/OD 160 beziehungsweise DN 160 mit einer kleineren angegebenen Nennweite. Im Sortiment sind 160/110 und 160/125 genannt. Welche Variante folgt, hängt vom Maß des anschließenden Rohrs ab.
Welche Dichtungen sind gelistet?
Aufgeführt sind ein Lippendichtring für HT-Rohre DN160 aus NBR-Gummi sowie eine ölbeständige KG-NBR-Dichtung DN/OD 160. Die Material- und Maßangabe wird jeweils der Produktkarte zugeordnet.
Nachbargrößen im Hausabflussrohrsystem
DN/OD 160 ist eine Größe innerhalb des Hausabflussrohrsystems. Wenn ein vorhandener Abschnitt mit DN/OD 110, 125, 75 oder 50 weitergeführt wird, sollte das Maß am Anschluss getrennt betrachtet werden. Die Nachbarkategorien erleichtern den Vergleich, ersetzen aber nicht die Prüfung des vorhandenen Leitungsverlaufs.
