DN/OD 75: Abwasserrohre und HT-Formteile
DN/OD 75 steht in dieser Kategorie für Rohre, Bögen, Abzweige, Muffen und Zubehör der Hausentwässerung mit dem in den Produktangaben genannten Maß. Ordnen Sie die Auswahl nach Leitungsverlauf, Anschlussgröße, Rohrlänge und Verbindungsart.
DN/OD 75 im Hausabflussrohrsystem
Die Kategorie DN/OD 75 bündelt gerade HT-Rohre, Bögen, Abzweige, Reduzierungen, Muffen und ergänzende Teile für Hausentwässerung. In den Produktbezeichnungen erscheinen DN 75 und DN/OD 75 als gemeinsames Auswahlmaß. Die Bauteile unterscheiden sich vor allem durch ihre Aufgabe: Ein Rohr bildet eine gerade Strecke, ein Bogen ändert den Verlauf, ein Abzweig führt einen Seitenanschluss zusammen und eine Muffe verbindet Rohrenden. Stopfen, Dichtungen, Reinigungsrohre und Auszugsicherungen ergänzen die Verbindung je nach Einbausituation.
Nach der Leitungsaufgabe auswählen
Beginnen Sie mit dem Verlauf und dem vorhandenen Anschluss. Für eine gerade Strecke wird ein Rohr mit passender Länge benötigt. Ein Richtungswechsel wird über den Winkel des Bogens geplant. Soll ein weiterer Strang in die Leitung einmünden, ist ein Abzweig mit passendem Anschlussmaß erforderlich. Bei einem Übergang von 75 auf 50 mm kommt eine Reduzierung oder ein Abzweig 75/50 infrage. Erst danach wird die Verbindungstechnik mit Muffe, Dichtung oder Stopfen festgelegt.
Gerade Strecke
HT-Rohre mit DN 75 führen den geraden Leitungsabschnitt. Die Längenauswahl richtet sich nach Raum, Verlauf und vorhandenen Stoßstellen.
Richtungswechsel

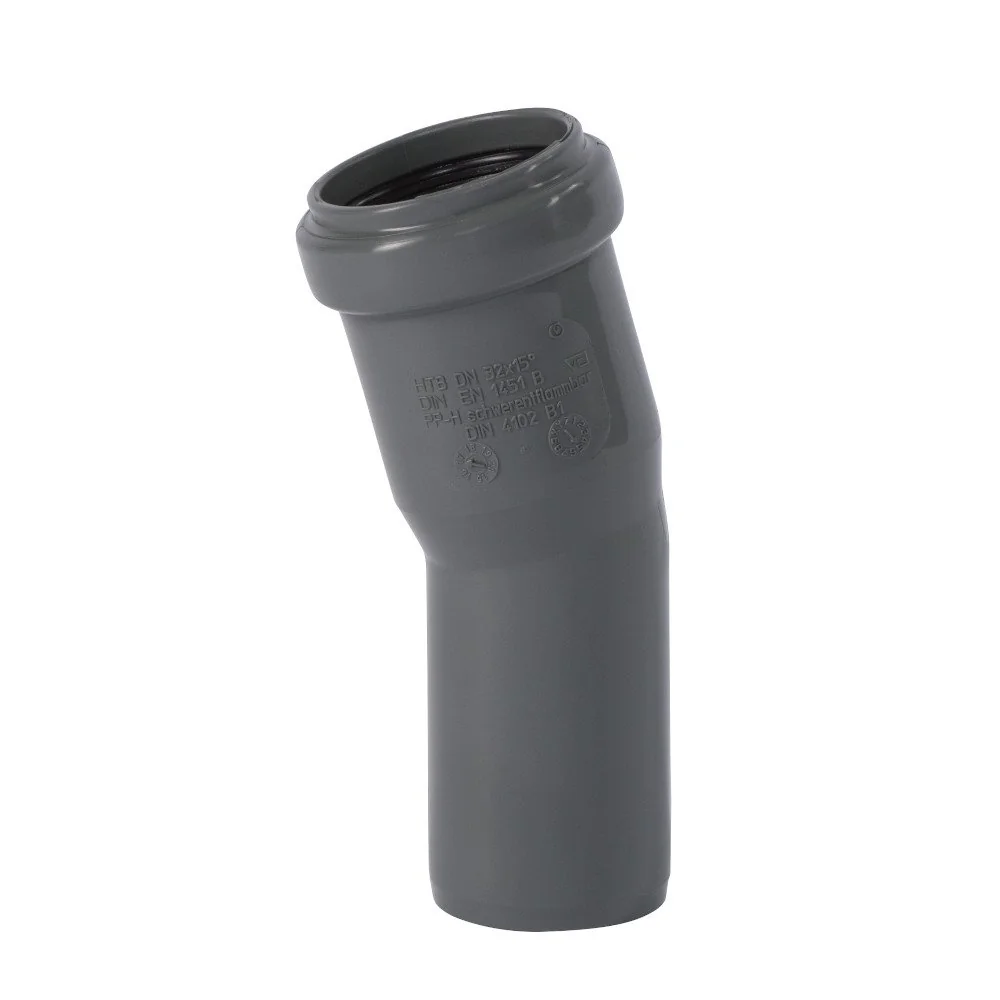

Die Bogenbezeichnungen im Sortiment nennen 15, 30, 67 oder 87 Grad. Der angegebene Winkel hilft, den Verlauf passend zu den vorhandenen Leitungsachsen zu planen.
Seitenanschluss

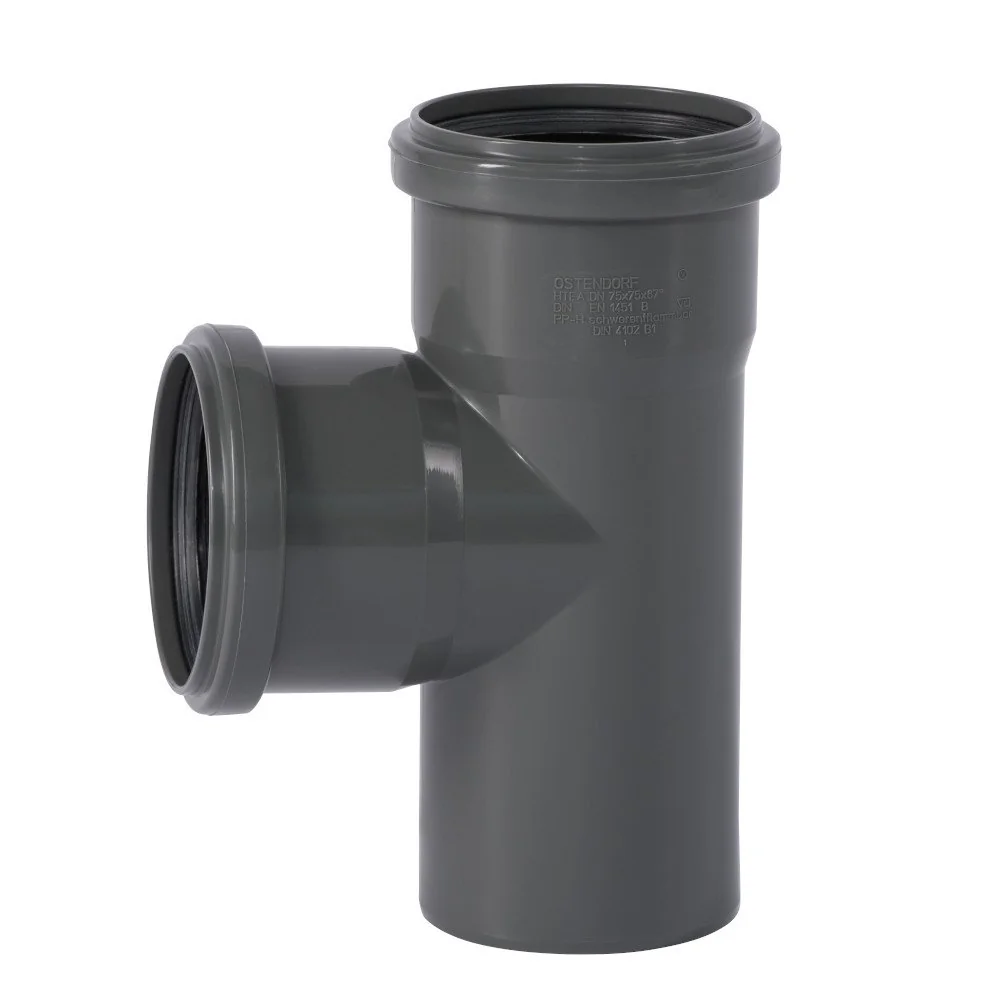

Abzweige sind als 75/75 oder 75/50 bezeichnet. Ein Doppelabzweig 75/75/75 nimmt zwei gleich bezeichnete Seitenanschlüsse auf.
Querschnittwechsel
Reduzierungen 75/50 verbinden die Bezeichnungen 75 und 50. Der Anschluss muss zur vorhandenen Rohrseite und zur geplanten Verbindung passen.
Rohre nach Länge und Material ordnen

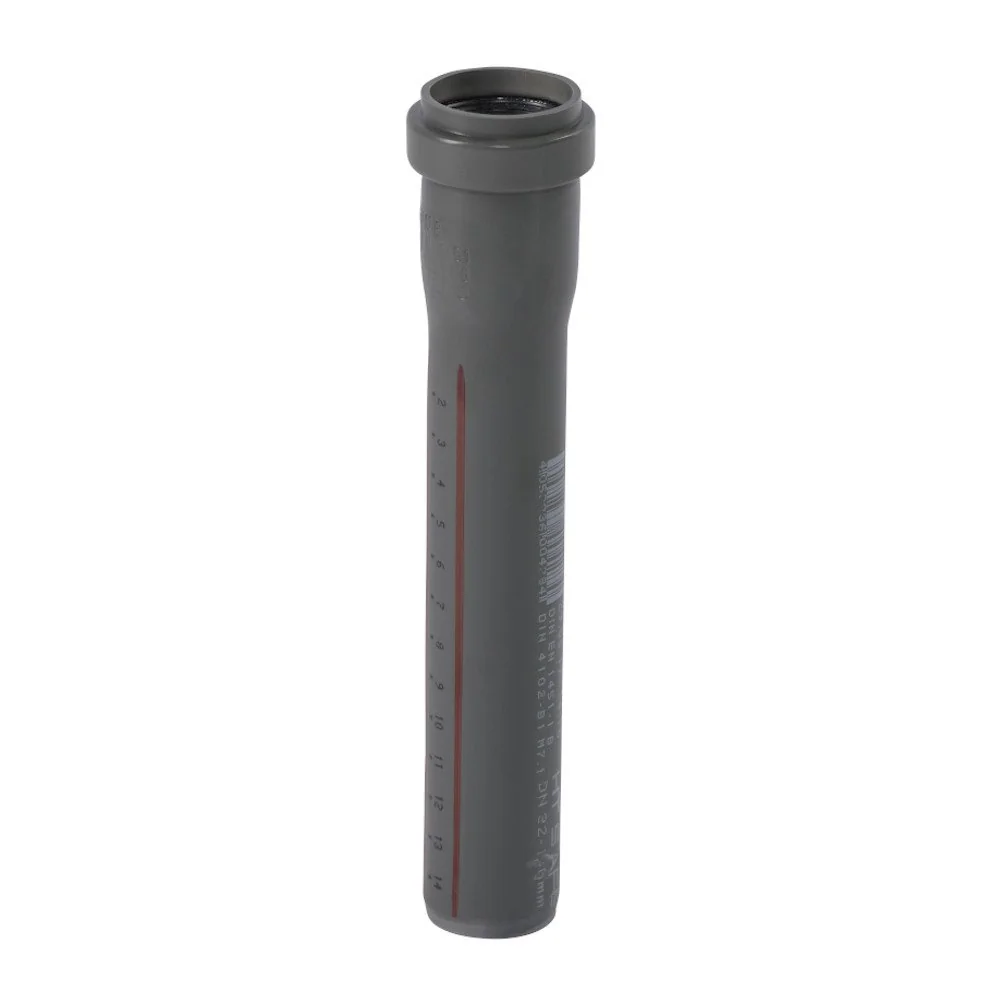

Für die gerade Strecke sind die Maßangaben entscheidend. In den Produktangaben werden für DN 75 unter anderem 250 mm, 500 mm und 1000 mm genannt. Ein weiterer Artikelname nennt 1500 mm. Kürzere Stücke lassen sich in engen Bereichen einplanen, längere Stücke decken ausgedehntere gerade Abschnitte ab. Die Materialangabe ist nicht bei jedem Rohr gleich ausführlich: Beim 1000-mm-Rohr steht Kunststoff, beim 500-mm-Rohr strapazierfähiger Kunststoff und beim Reinigungsrohr Polypropylen (PP).
Das HTsafeEM-Rohr DN/OD 75 x 500 mm ist als eigener Artikel bezeichnet; die Produktangaben nennen dafür strapazierfähigen Kunststoff und 0,27 kg. Der passende HTsafeEM-Rohrartikel steht damit für die kürzere der hier konkret beschriebenen Rohrlängen.
Bögen, Abzweige und Reduzierungen unterscheiden

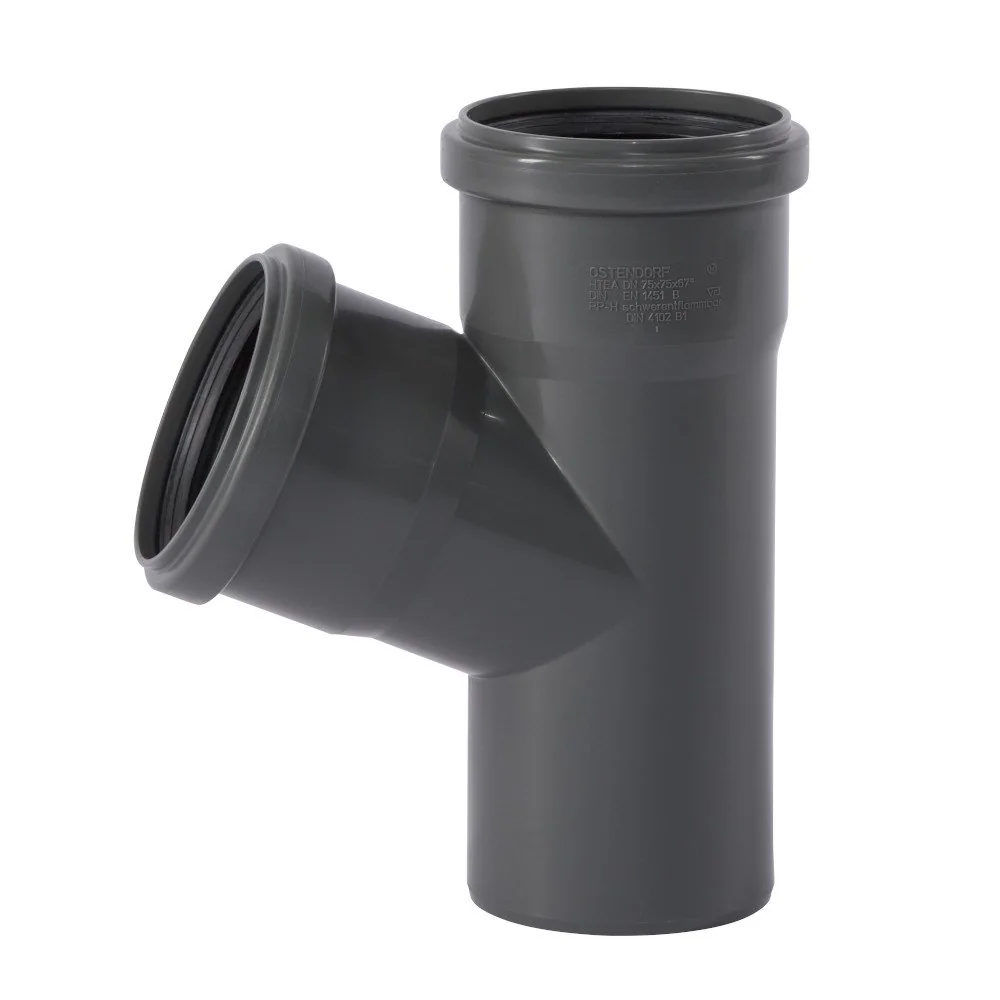

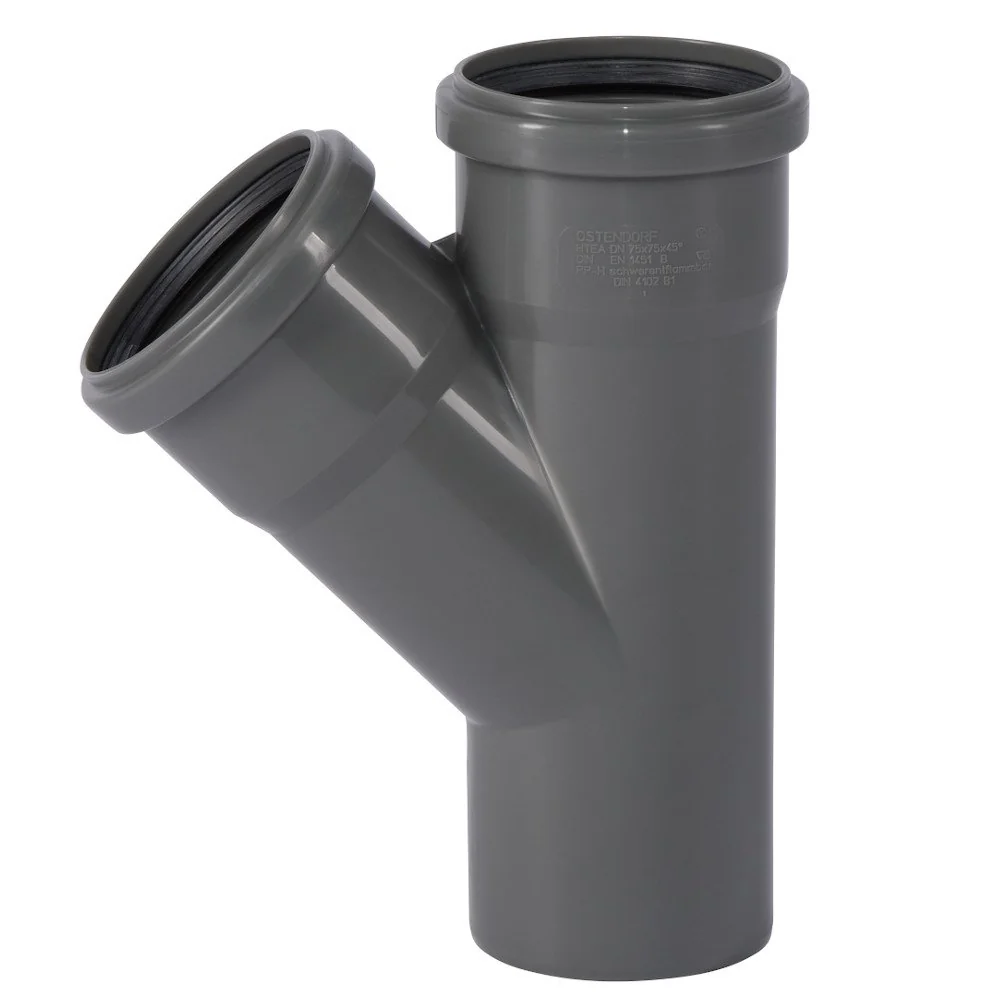

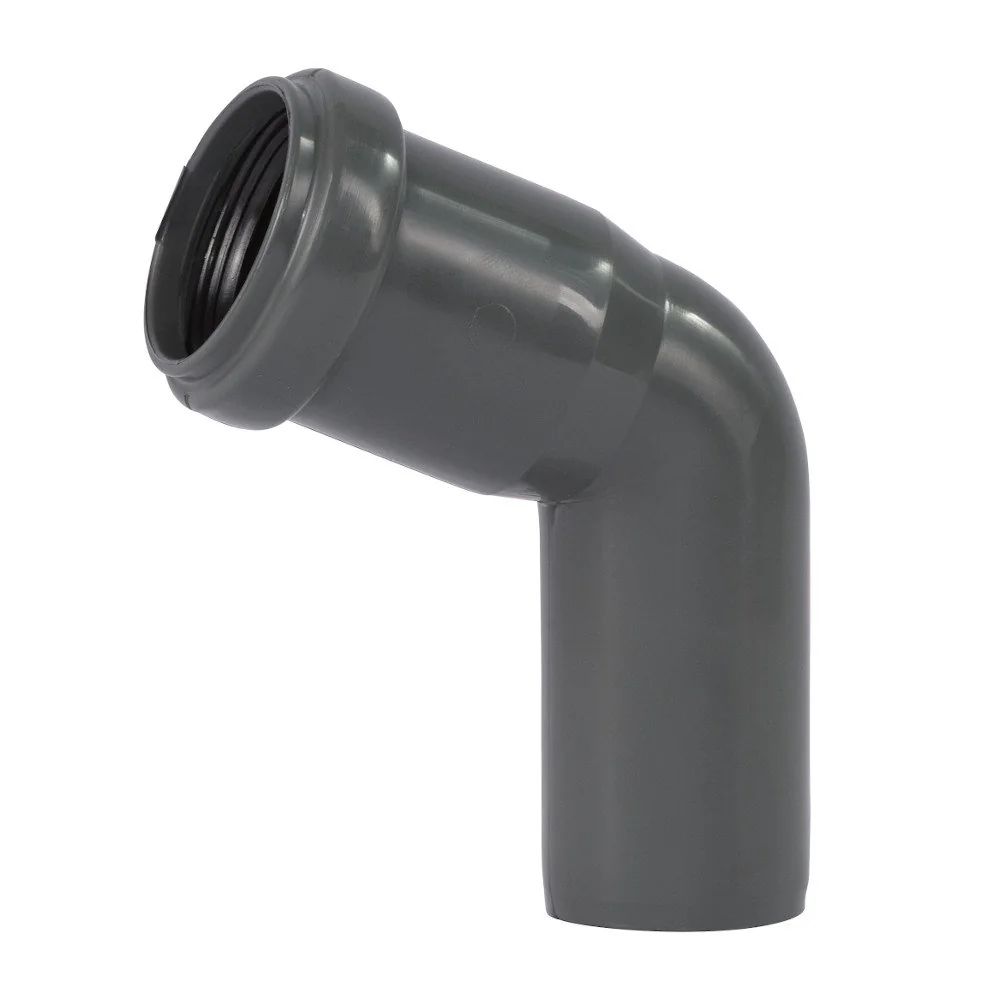

Bei den Bögen geben die Produktnamen 15, 30, 67 und 87 Grad an. Diese Winkel ordnen die Richtungsänderung; welcher davon zum Leitungsverlauf passt, hängt von den Achsen der vorhandenen Rohre ab. Bei den Abzweigen sind 45, 67 und 87 Grad belegt. Das ist die relevante Winkelauswahl für Seitenanschlüsse in dieser Kategorie und ersetzt nicht das Abgleichen mit dem tatsächlichen Verlauf.
Bögen nach Winkel

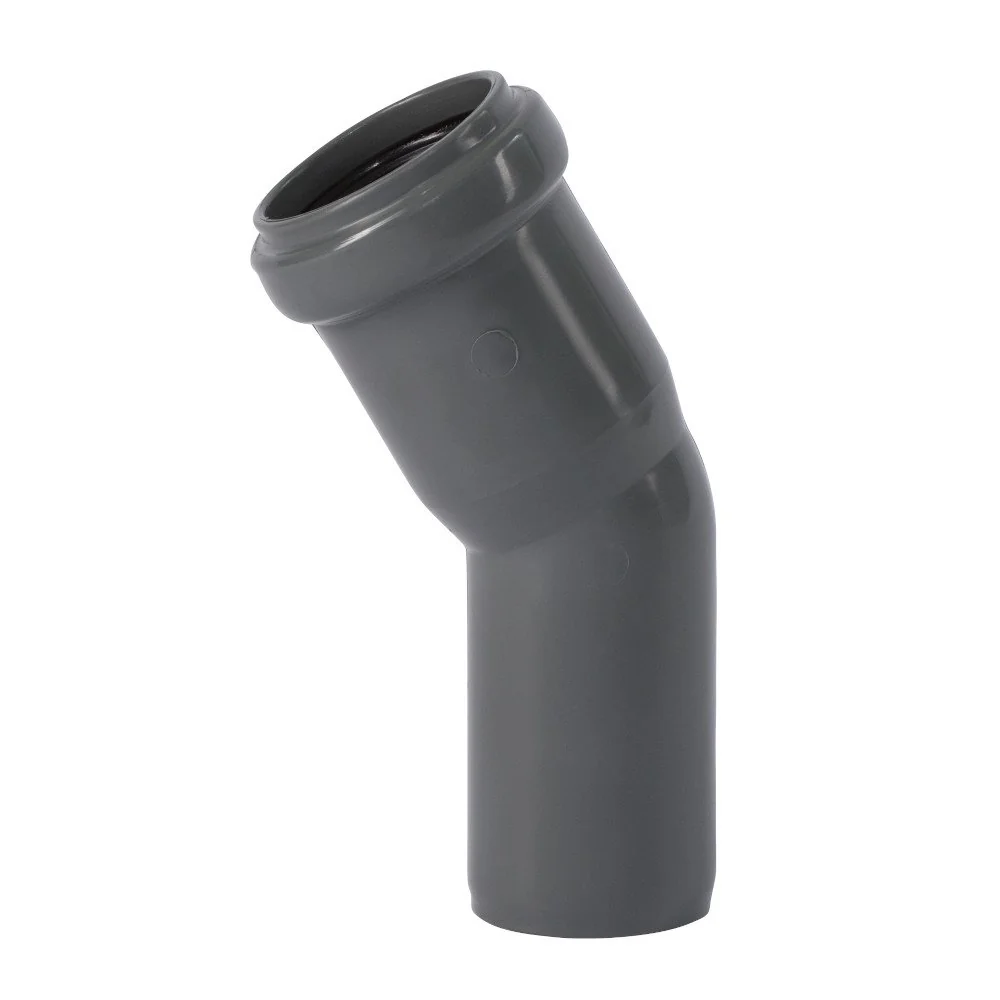

15 und 30 Grad stehen für kleinere Richtungsänderungen, 67 und 87 Grad für deutlichere Ablenkungen. Die Bezeichnung DN/OD 75 bleibt dabei das gemeinsame Maß der genannten Bögen.
Abzweige nach Anschluss

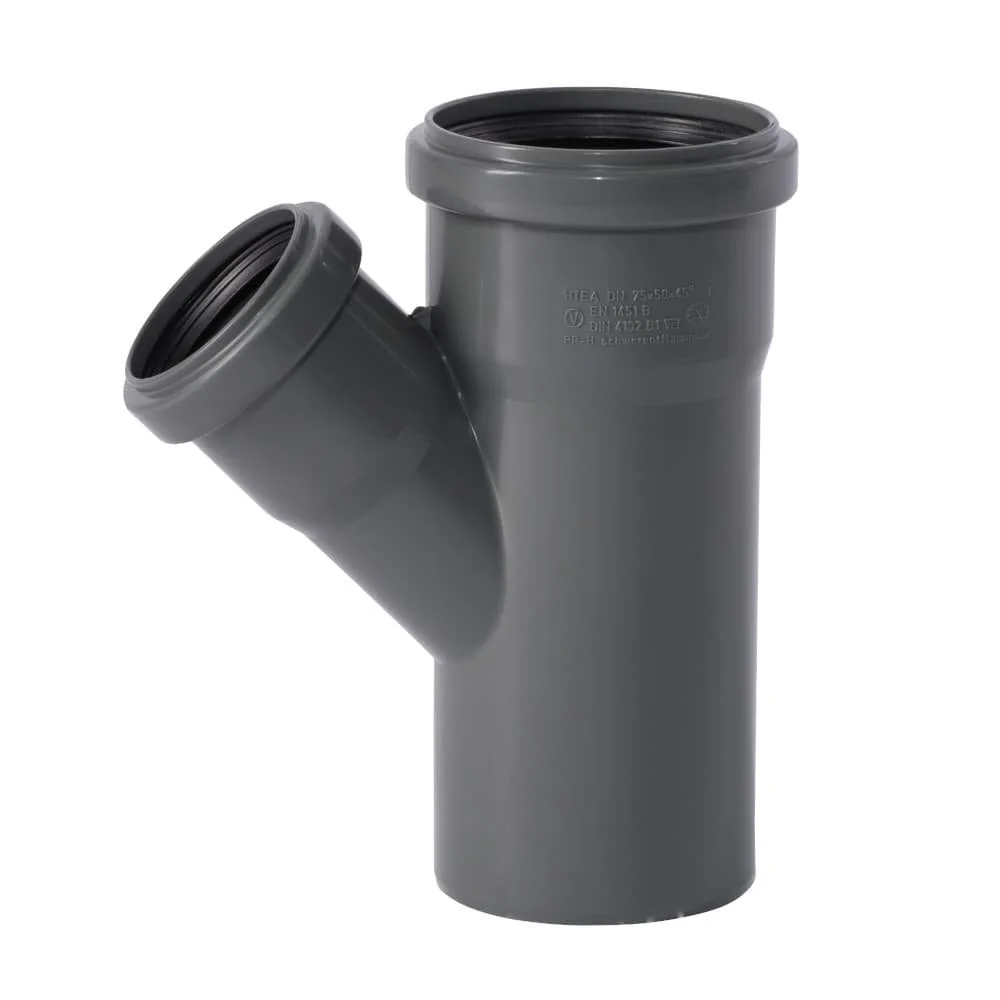

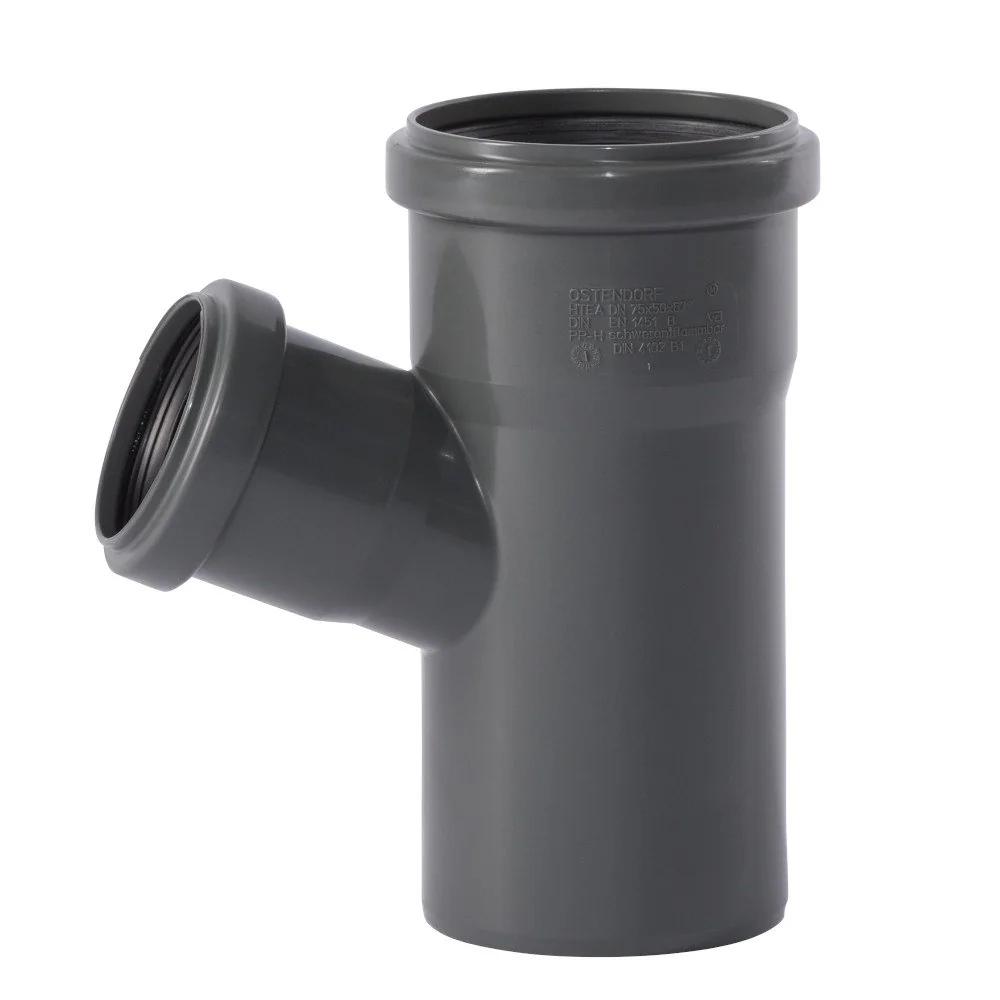

75/75 führt einen Seitenanschluss mit gleicher Bezeichnung weiter. 75/50 verbindet den 75er Leitungsabschnitt mit der kleineren Anschlussseite.

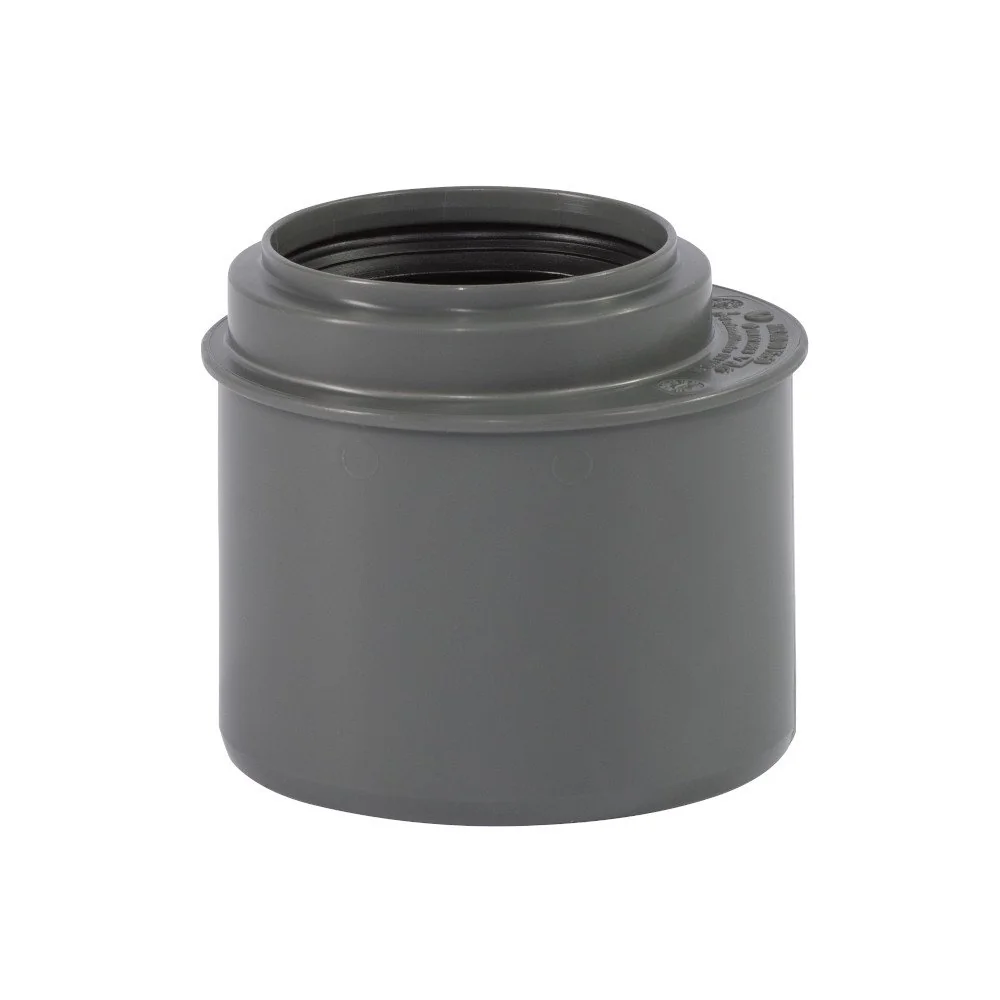

Reduzierung 75/50
Eine Reduzierung ist der passende Formteiltyp, wenn der Querschnitt zwischen diesen beiden Bezeichnungen wechseln soll, ohne einen Seitenabzweig zu bilden.
Für mehrere Zuflüsse ist außerdem ein Doppelabzweig 75/75/75 mit 67 Grad im Sortiment genannt. Lesen Sie bei der Auswahl zuerst Anschlussfolge und Winkel aus dem Produktnamen und ordnen Sie danach die Rohrlage zu.
Muffen, Anschlüsse und Dichtungen zuordnen

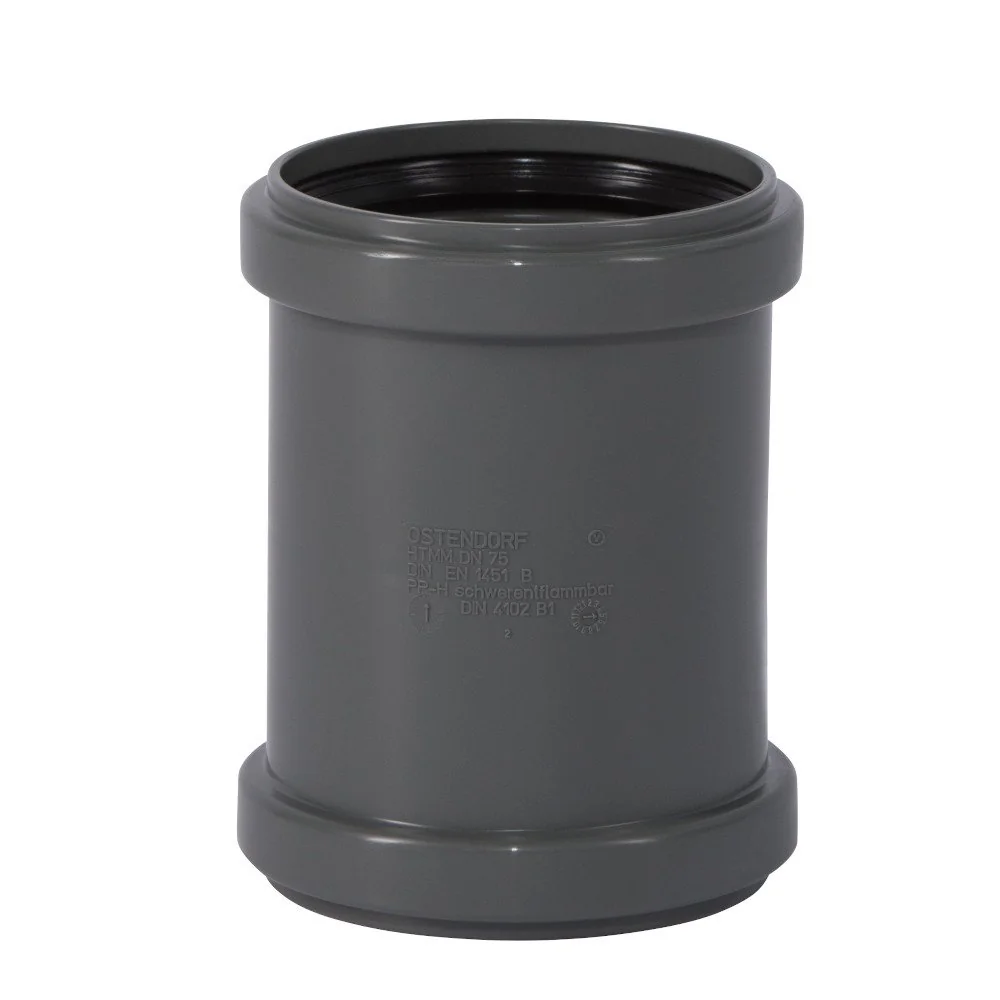

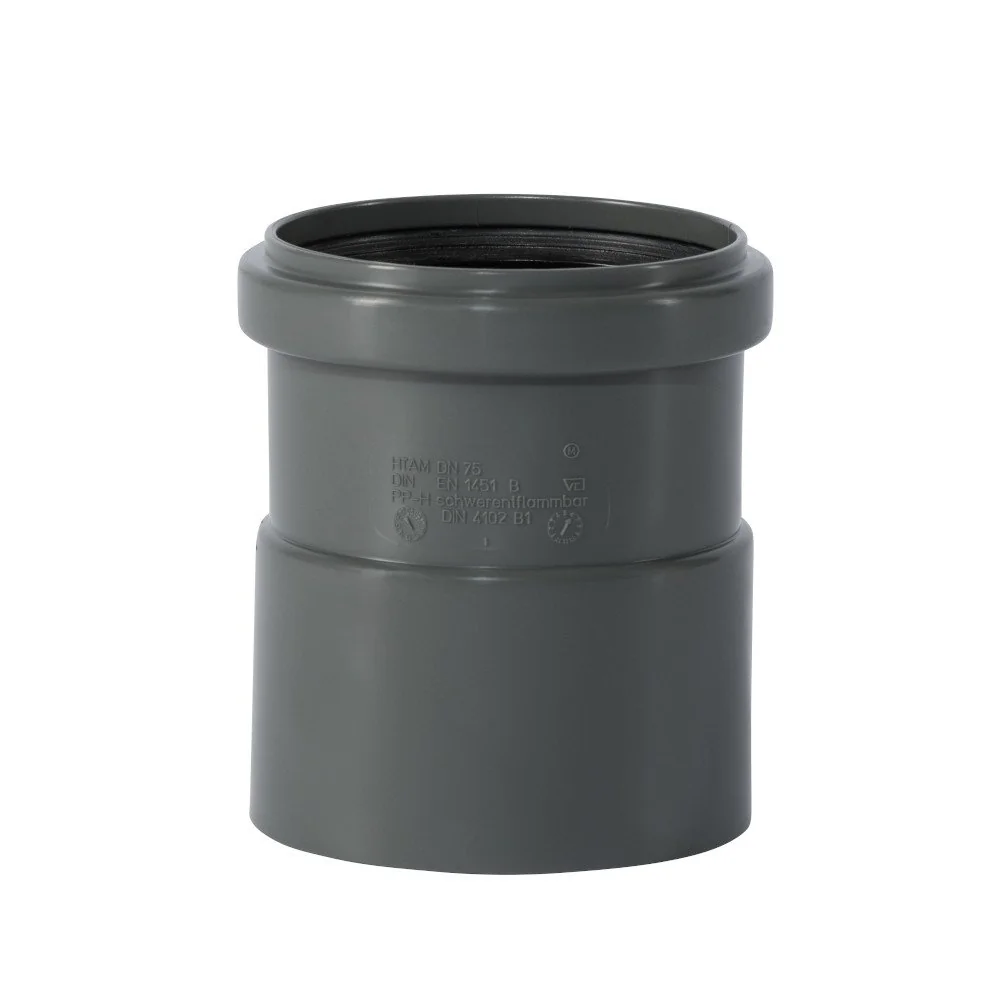

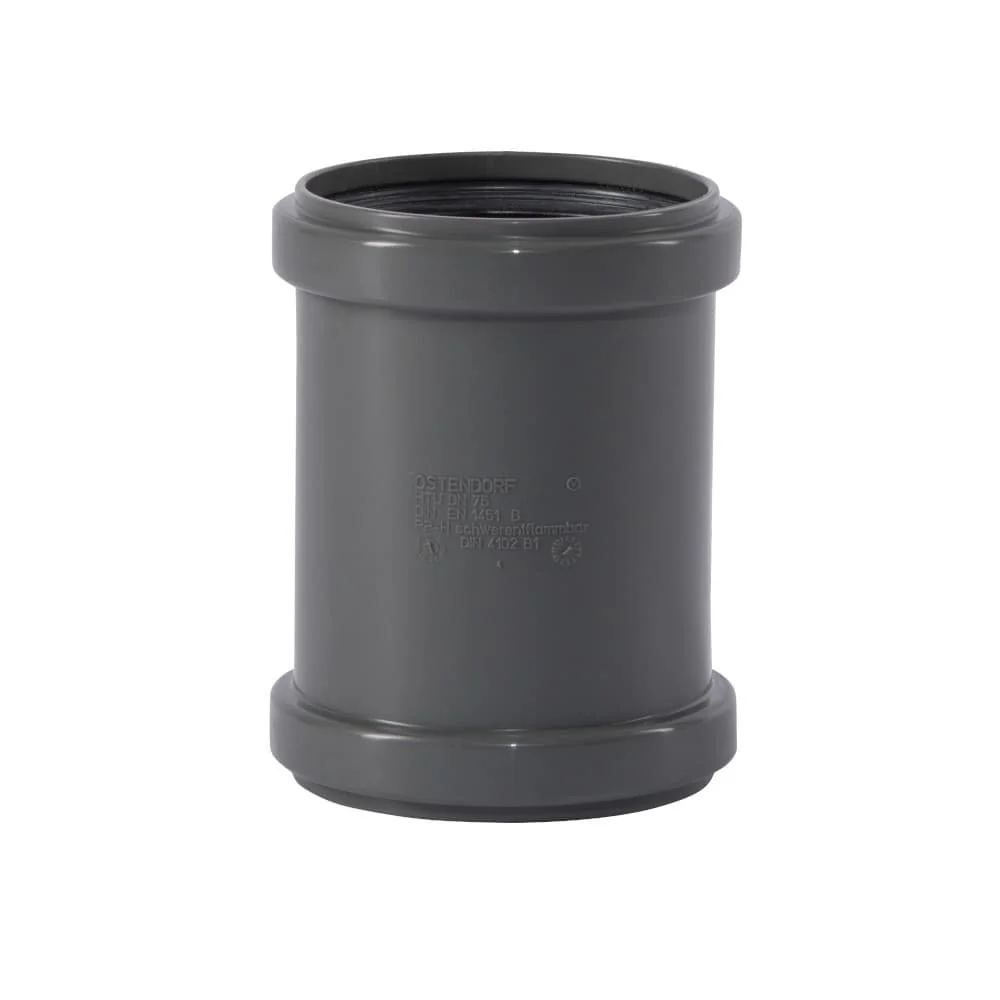

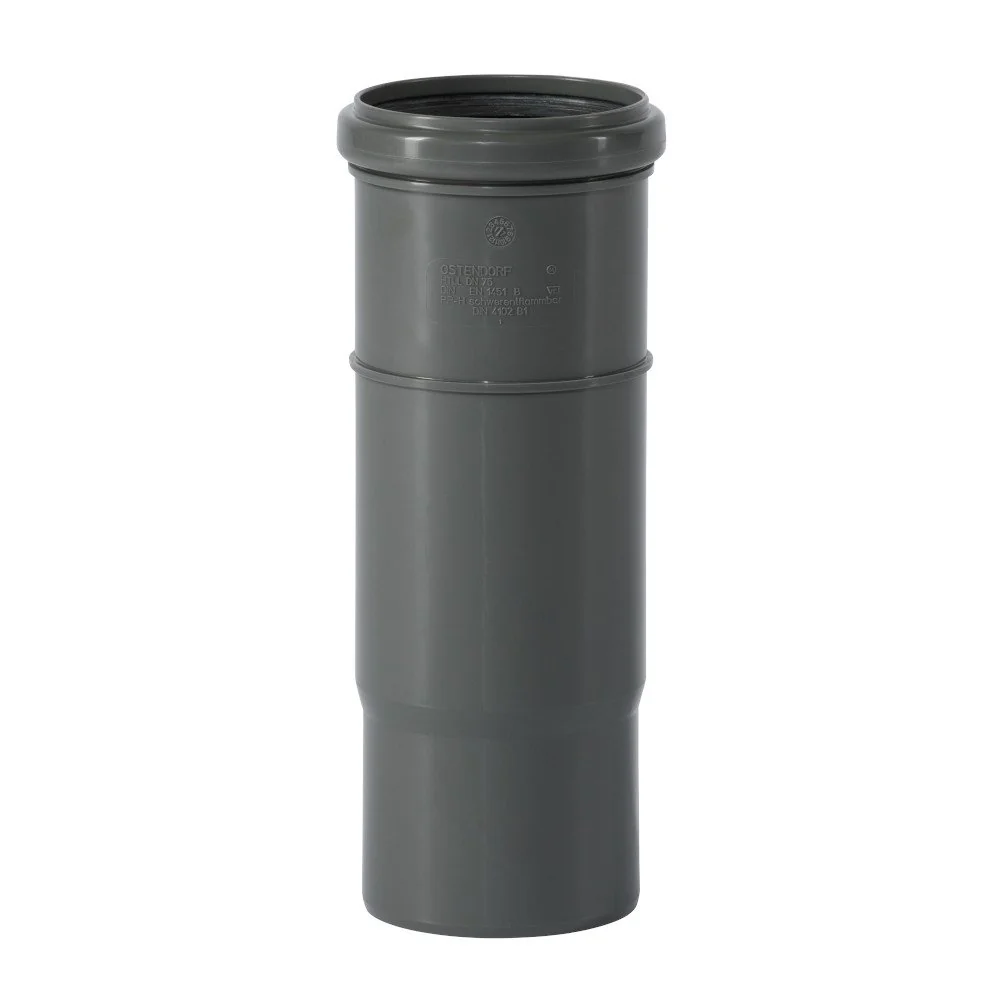

Die Muffen unterscheiden sich durch ihre Bauform. Die Langmuffe DN/OD 75 wird im Produktnamen zusammen mit Schallschutz genannt. Die Aufsteckmuffe HTsafeAM hat eine Manschette und wird mit DN/OD 75 bezeichnet. Die Doppelmuffe HTsafeMM besitzt zwei Muffenseiten. Die Überschiebmuffe HTsafeU ist für DN/OD 75 aufgeführt. Damit lässt sich die Verbindung nach dem verfügbaren Platz und der benötigten Rohrseite auswählen.

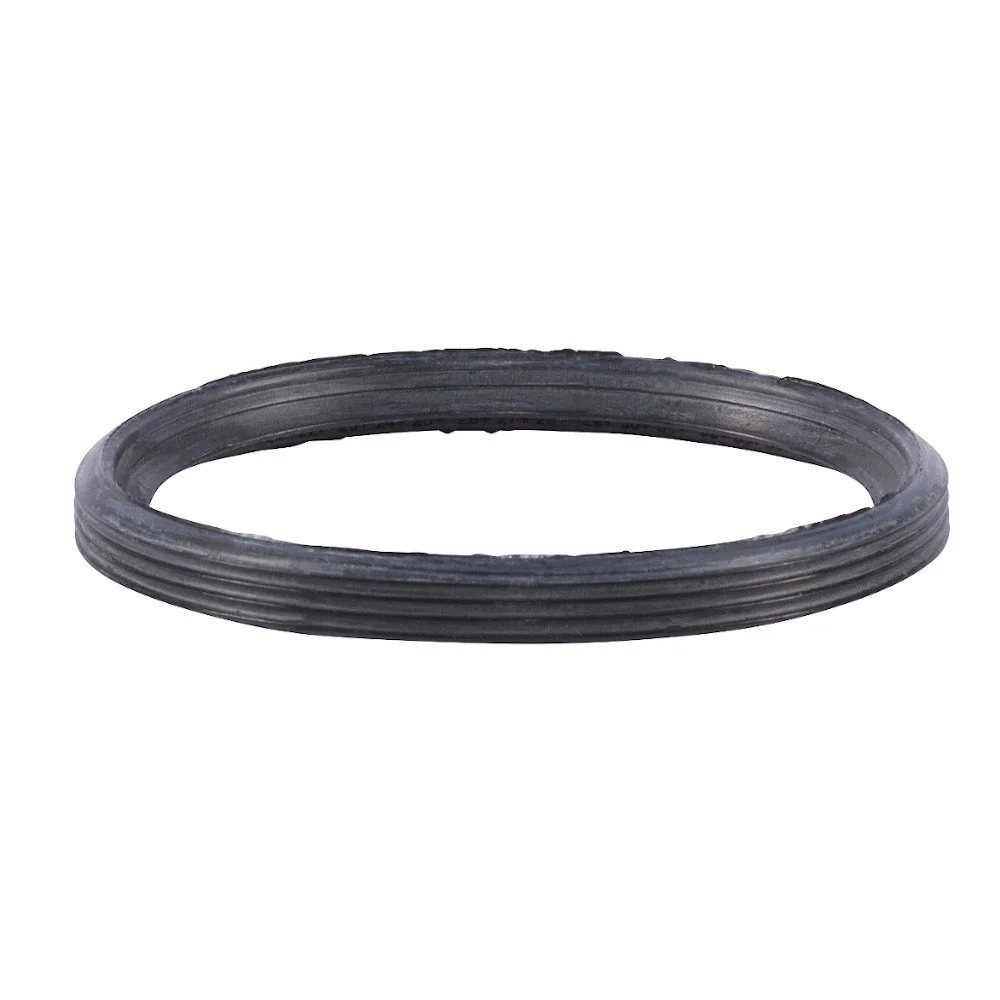

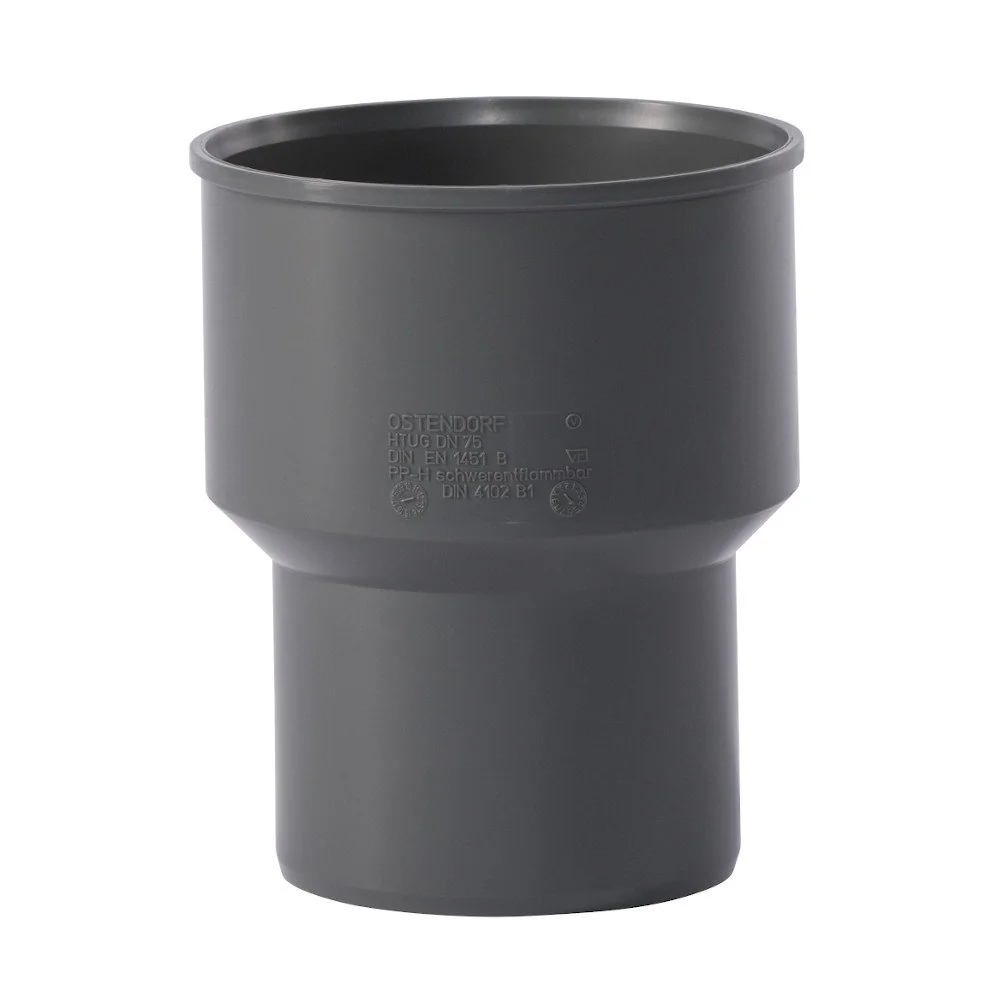

Für einen Übergang zu Guss ist der Artikel HTsafeUG Anschluss an Guss DN/OD 75 benannt; seine Produktangaben nennen 0,07 kg und eine auswechselbare NBR-Dichtung. Beim Dichtungszubehör stehen ein Ersatzlippendichtring DN/OD 75 mit 0,01 kg sowie eine ölbeständige NBR-Dichtung DN 75 mit ebenfalls 0,01 kg. Die beiden Artikel sind daher nach ihrer Bezeichnung und ihrem vorgesehenen Austauschfall zu trennen.
Stopfen, Reinigungsrohr und Auszugsicherung

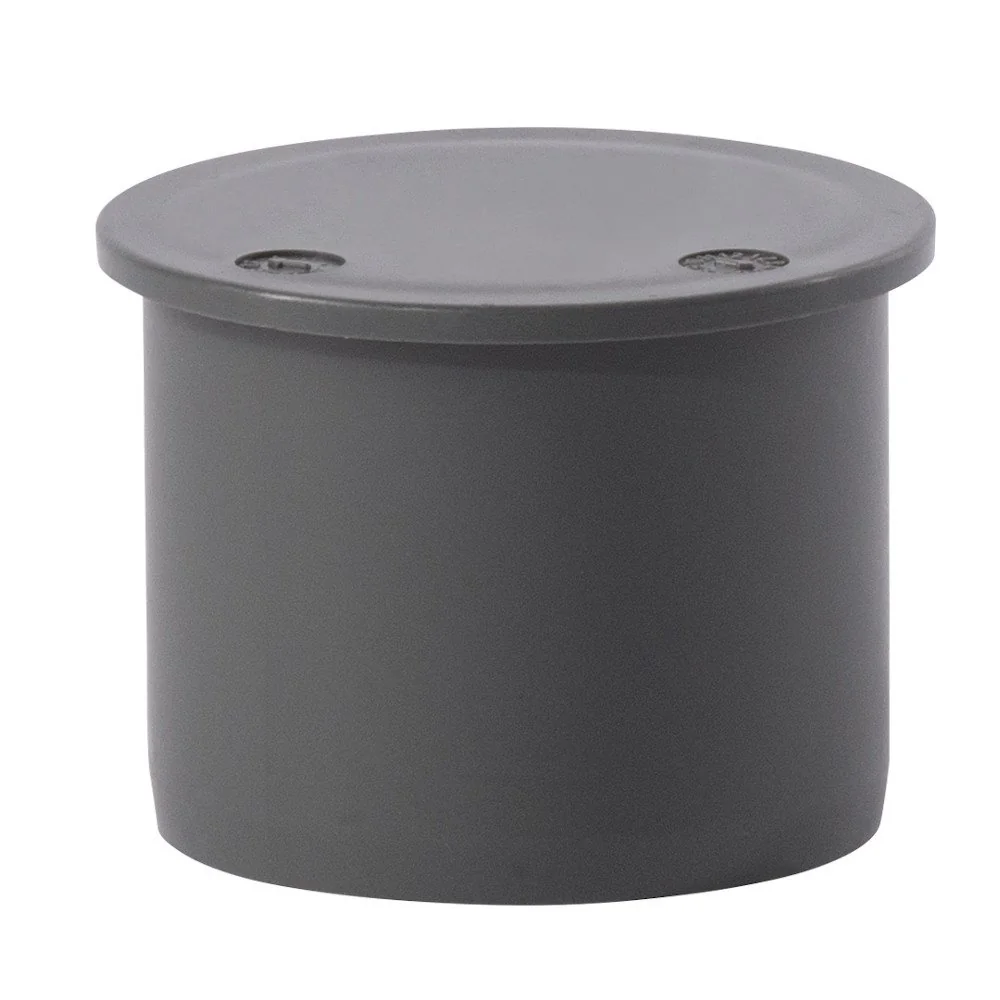

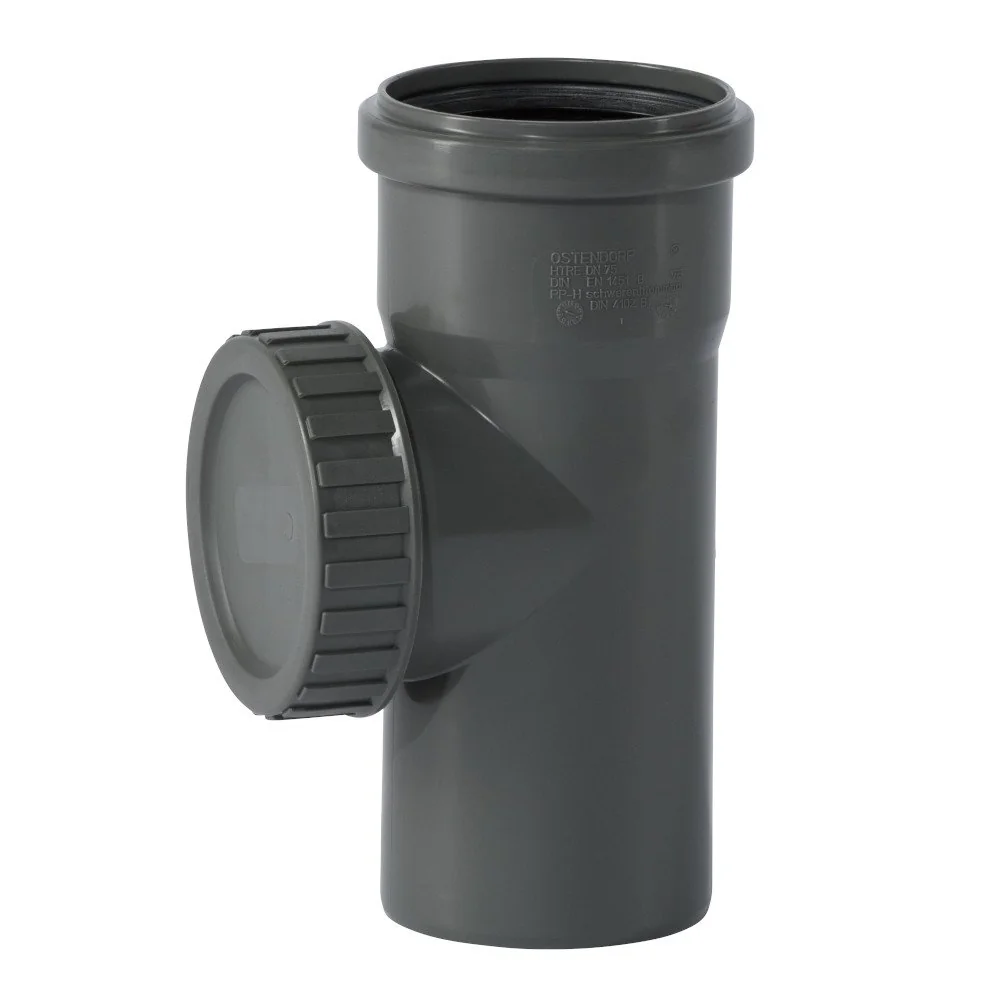

Ein HT-Muffenstopfen DN/OD 75 ist als Verschluss für das Abwasserrohr bezeichnet. Die Produktangaben nennen Polypropylen und ein Gewicht von 0,02 kg. Das Reinigungsrohr DN 75 ist ebenfalls als Polypropylen-Rohr beschrieben und wiegt 0,16 kg. Sein Name macht den Wartungszugang zum eigentlichen Auswahlkriterium.
Die Auszugsicherung für HT-Rohre ist mit DN 75 bezeichnet und hat laut Produktangaben ein Gewicht von 0,12 kg. Sie gehört in die Planung, wenn ein Herausziehen der Rohrverbindung verhindert werden soll. Die drei Zubehörgruppen erfüllen damit klar getrennte Aufgaben: verschließen, Zugang vorsehen oder die Rohrlage gegen Zug sichern.
Nachbargrößen einordnen
Der Vergleich mit angrenzenden Nennweiten hilft, wenn ein bestehender Strang nicht vollständig in DN/OD 75 ausgeführt ist. Die folgenden Kategorien bilden eine Orientierung über kleinere und größere Bezeichnungen:
Kleinere Bezeichnung für entsprechend schmalere Leitungsabschnitte.
Eine weitere kleinere Nennweite im Hausabflussrohrsystem.
Relevant bei einem 75/50-Übergang oder einer kleineren Anschlussseite.
Größere Nennweite für einen entsprechend anders bezeichneten Leitungsabschnitt.
Eine Reduzierung 75/50 deckt nur den im Produktnamen genannten Wechsel ab. Für jede andere Kombination muss das Anschlussmaß des vorhandenen Strangs mit dem konkreten Formteil übereinstimmen.
Häufige Fragen zu DN/OD 75
Was bedeutet DN/OD 75 in dieser Kategorie?
Die Produktnamen verwenden DN 75 oder DN/OD 75 und nennen 75 als gemeinsames Maß. Dazu gehören Rohre, Formteile und Zubehör für das Hausabflussrohrsystem.
Welche Rohrlängen sind genannt?
In den Produktangaben stehen 250 mm, 500 mm und 1000 mm; ein weiterer Produktname nennt 1500 mm. Für den Abschnitt zählt die tatsächlich benötigte Länge.
Wann passt 75/50 statt 75/75?
75/75 bezeichnet zwei Anschlussseiten mit 75. Bei 75/50 ist eine Seite als 50 bezeichnet. Die kleinere Seite muss zum angeschlossenen Rohr passen.
Welche Winkel gibt es bei den Abzweigen?
Die belegten Abzweigbezeichnungen nennen 45, 67 und 87 Grad. 15 und 30 Grad sind in den genannten Artikeln Bogenbezeichnungen, nicht die hier bestätigte Abzweigauswahl.
Wie unterscheiden sich die Muffen?
Die Langmuffe, Überschiebmuffe, Aufsteckmuffe mit Manschette und Doppelmuffe sind unterschiedliche Bauformen. Die Produktbezeichnung und der verfügbare Rohrplatz geben die Richtung der Auswahl vor.
Welche Dichtung oder welches Zubehör gehört dazu?
Für den Austausch sind ein Ersatzlippendichtring DN/OD 75 und eine NBR-Dichtung DN 75 genannt. Stopfen, Reinigungsrohr und Auszugsicherung werden nach ihrer jeweiligen Aufgabe zugeordnet.
Auswahl für die Leitungsplanung ordnen
Eine übersichtliche Reihenfolge hält die Zusammenstellung nachvollziehbar:
- Bestand aufnehmen: Rohrmaß, Rohrende, Verlauf und verfügbaren Platz festhalten.
- Geometrie bestimmen: Gerade Rohrstrecke, Bogen, Abzweig oder Reduzierung auswählen.
- Anschlussfolge lesen: Bei 75/75, 75/50 oder 75/75/75 die Seiten und den Winkel zuordnen.
- Verbindung ergänzen: Muffenform, Dichtung, Stopfen, Reinigungsrohr oder Auszugsicherung nach der Einbausituation einplanen.
Zum Abschluss sollten die Angaben zu Maß, Material und Gewicht des jeweiligen Artikels miteinander abgeglichen werden. So bleibt die Auswahl auf die konkrete Rohrstrecke und die tatsächlich benötigte Verbindung begrenzt.
