Edelstahl 316 Gewindefittings nach Anschluss auswählen
Die Auswahl eines Gewindefittings beginnt mit dem Leitungsverlauf: Soll eine gerade Verbindung verlängert, ein Maß reduziert, eine Richtung geändert oder ein Anschluss geschlossen werden? In dieser Kategorie finden Sie dafür unterschiedliche Bauformen aus dem Bereich Edelstahl 316. Für die Auswahl zählen vor allem Anschlussart, Gewindegröße, Bauform und der im jeweiligen Artikel genannte Werkstoff. Die Bezeichnungen im Sortiment nennen unter anderem Doppelnippel, Muffen, Reduziernippel, Reduzierstücke, Winkel, Bögen, T-Stücke, Kreuzstücke, Verschraubungen sowie Kappen und Stopfen.
Die vorliegenden Produktfakten nennen bei mehreren Gewindefittings V4A und bezeichnen diesen Werkstoff teils als 316. Bei einzelnen Artikeln wird dagegen Edelstahl 304 beziehungsweise V2A genannt; bei Panzerschläuchen erscheint Edelstahlumflechtung mit AISI304L. Deshalb sollte die Materialangabe immer am konkreten Artikel gelesen werden. So bleibt die Auswahl nachvollziehbar, auch wenn gleiche Bauformen in mehreren Größen oder mit unterschiedlichen Anschlussarten angeboten werden.
Die Bauformen im Überblick
Für gerade Rohrverbindungen
Doppelnippel verbinden Bauteile über zwei Außengewinde. Bei den Produktfakten zum Doppelnippel mit 1 1/2 Zoll und zum 3/4-Zoll-Doppelnippel ist das beidseitige Außengewinde ausdrücklich genannt. Eine Muffe arbeitet dagegen mit zwei Innengewinden. Die 1/2-Zoll-Muffe sowie die 1 1/2-Zoll-Gewindemuffe sind dafür Beispiele. Rohrnippel ergänzen die Auswahl, wenn neben der Gewindegröße auch eine Länge gebraucht wird: Beim Rohrnippel mit 1/2 Zoll sind 300 mm angegeben. Für eine gerade Verbindung ist deshalb zuerst zu klären, ob zwei Innengewinde, zwei Außengewinde oder ein Rohrstück mit definierter Länge zusammenkommen.
Für Richtungswechsel und Abzweige

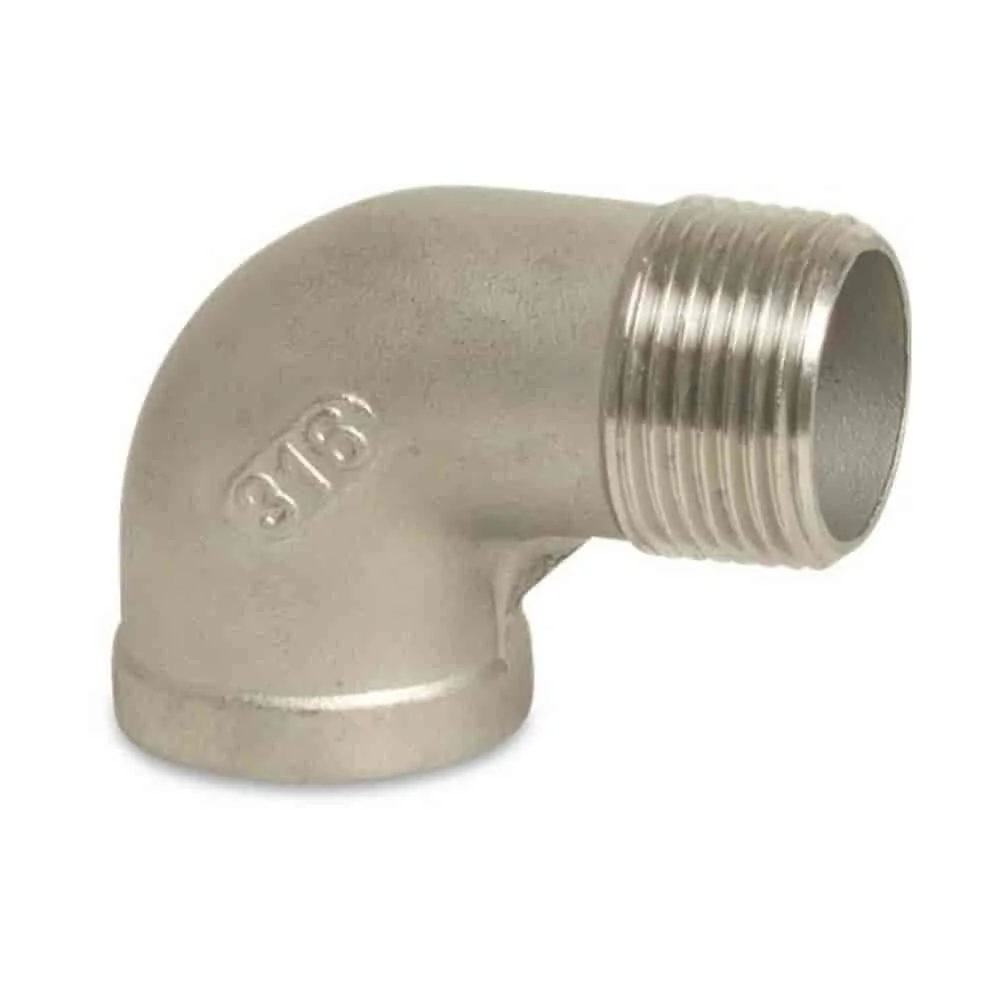

Winkel und Bögen ändern den Verlauf einer Leitung. Im Sortiment stehen 90-Grad- und 45-Grad-Ausführungen; die Fakten nennen zum Beispiel einen 45-Grad-Winkel mit 1/4 Zoll sowie einen 90-Grad-Winkel mit 2 Zoll IG x 2 Zoll AG. Ein Wandwinkel führt den Anschluss an eine Befestigungsfläche, während ein T-Stück drei Anschlüsse in einer 90-Grad-Form zusammenführt. Beim T-Stück mit 1 1/2 Zoll IG sind drei Innengewinde und V4A angegeben. Für Abzweigungen und mehrfache Leitungswege sind außerdem Kreuzstücke in unterschiedlichen Anschlussmaßen gelistet.
Für Übergänge und Abschlüsse

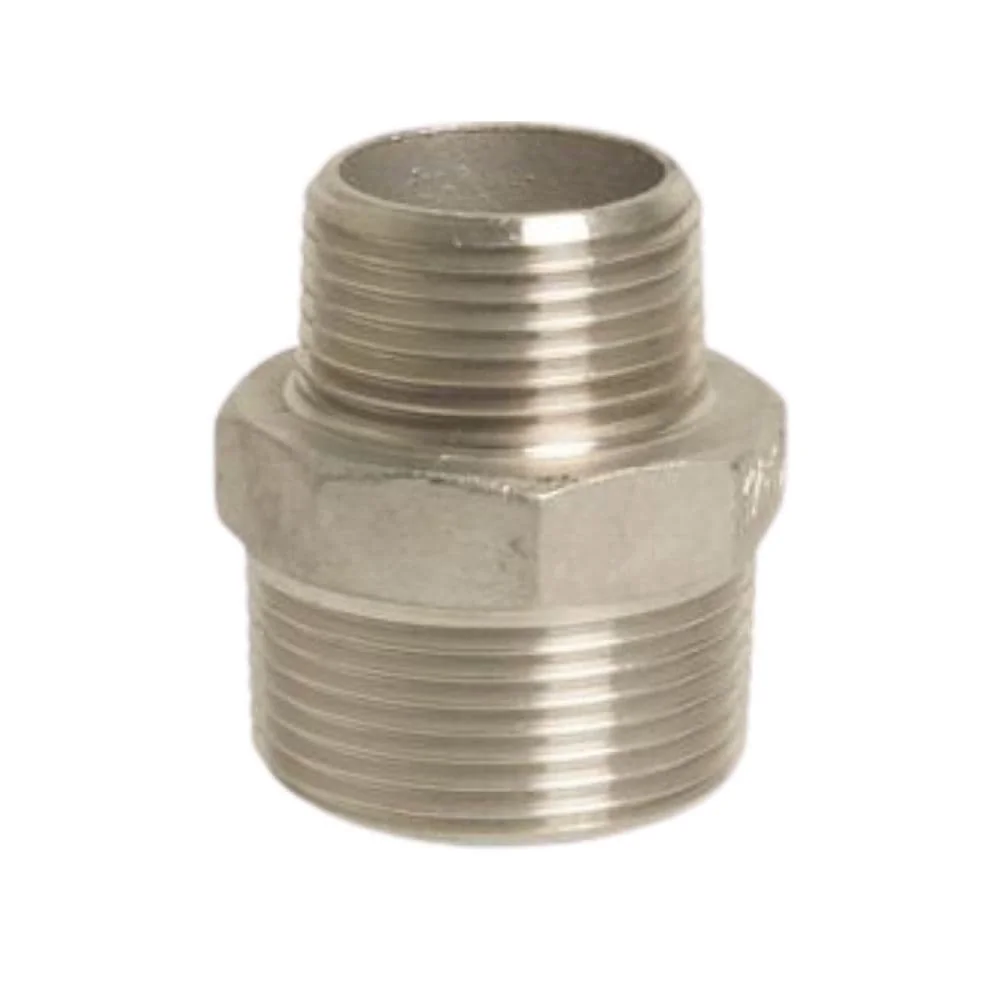

Reduziernippel, Reduziermuffen und Reduzierstücke verbinden unterschiedliche Gewindegrößen. Ein Reduziernippel mit 2 Zoll AG x 1 1/2 Zoll AG arbeitet dabei mit zwei Außengewinden; ein Reduzierstück mit 2 Zoll AG x 1 Zoll IG kombiniert Außen- und Innengewinde. Die Reduziermuffe mit 1 Zoll IG x 3/4 Zoll IG zeigt die Variante mit zwei Innengewinden. Kappen und Stopfen schließen Gewindeöffnungen. Für diese Aufgabe werden im Sortiment unter anderem 1/2-, 1-, 1 1/2- und 2-Zoll-Ausführungen genannt.
Gewindegröße und Anschlussart richtig lesen
Die Abkürzungen AG und IG sind für den Abgleich entscheidend: AG steht in den Produktnamen für Außengewinde, IG für Innengewinde. Eine Angabe wie 2 Zoll AG x 1 Zoll IG beschreibt daher nicht nur ein Maß, sondern auch die Reihenfolge der beiden Anschlüsse. Bei gleichen Größen, etwa 1/2 Zoll IG x 1/2 Zoll AG, geht es um eine Verbindung ohne Maßsprung. Bei einer Reduzierung sind zwei verschiedene Maße aufgeführt, zum Beispiel 1 1/4 Zoll AG x 1 Zoll AG oder 1 Zoll IG x 3/4 Zoll IG.
Im Sortiment kommen kleine Anschlussmaße wie 1/4 und 3/8 Zoll ebenso vor wie 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll. Einzelne Produktnamen nennen außerdem 2 1/2 oder 3 Zoll. Vergleichen Sie vor der Auswahl beide Seiten des vorhandenen Anschlusses mit der Angabe des Fittings. Beim Rohrnippel ist zusätzlich die Länge relevant: Die Produktfakten führen 300 mm für 1/2 Zoll auf. Wenn der Name nur eine Größe nennt, sollte keine zusätzliche Anschlussart aus dem Namen abgeleitet werden.
Eine schnelle Entscheidungshilfe
Die folgende Übersicht ordnet die häufigsten Aufgaben einer Bauform zu. Sie ersetzt nicht den Abgleich der konkreten Gewindeangaben, macht aber die Unterschiede zwischen den Familien sichtbar.
Gerade verbinden
Doppelnippel mit beidseitigem Außengewinde oder Muffen mit beidseitigem Innengewinde wählen. Rohrnippel kommen hinzu, wenn eine definierte Länge wie 300 mm gebraucht wird.
Richtung ändern
Für einen 90-Grad- oder 45-Grad-Verlauf stehen Winkel und Bögen zur Auswahl. Prüfen Sie neben dem Winkel das Verhältnis von AG und IG sowie das Anschlussmaß.
Abzweigen
Ein T-Stück führt drei Anschlüsse zusammen. Kreuzstücke sind für Leitungswege mit mehreren Abzweigungen gelistet; das konkrete Innengewinde steht jeweils im Produktnamen.
Maße anpassen oder schließen
Reduziernippel und Reduziermuffen überbrücken verschiedene Maße. Kappen und Stopfen sind für das Schließen eines Innen- oder Außengewindes vorgesehen.
Montage und Abdichtung planen

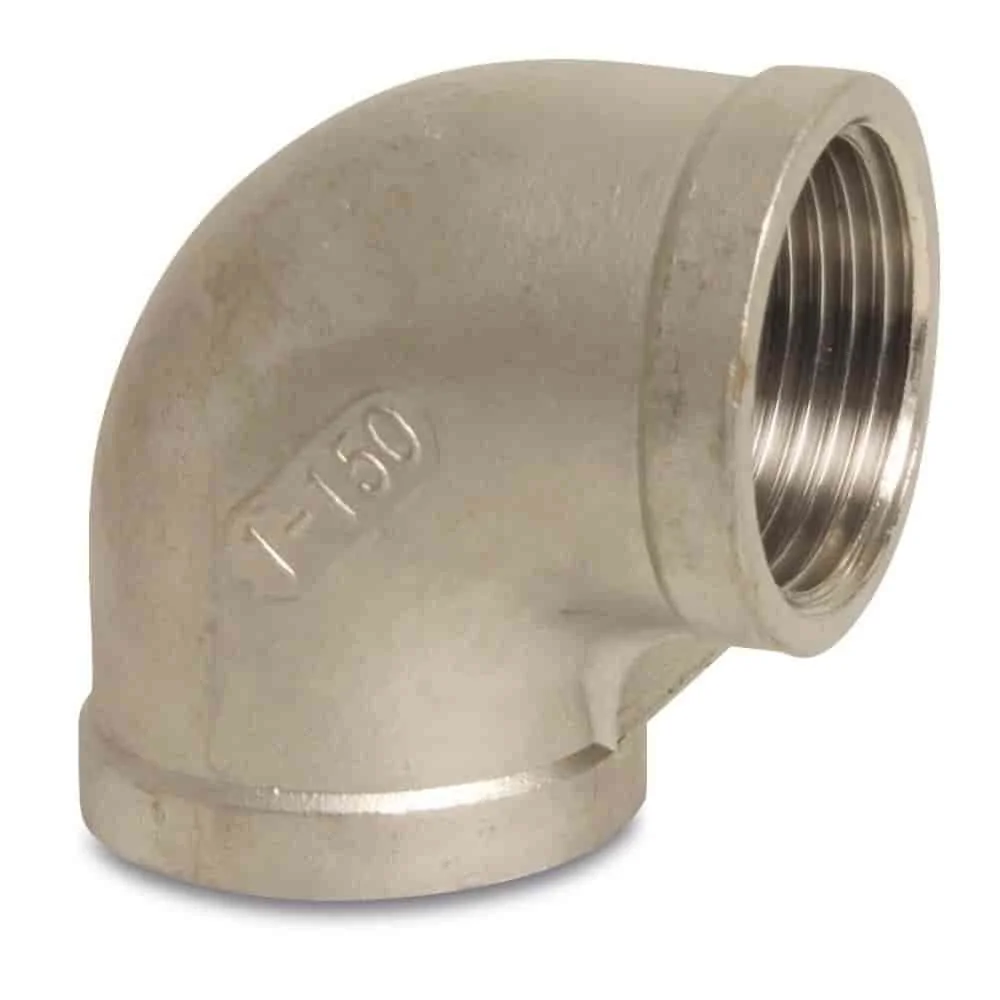

Für eine Gewindeverbindung gehört das Dichtkonzept zur Auswahl. In den Produktfakten zum 90-Grad-Winkel 1 Zoll IG und zum Reduzierstück 2 Zoll AG x 1 Zoll IG wird zusätzliches Gewindedichtmaterial genannt; als Beispiele stehen Hanf oder Teflonband. Das Dichtmaterial ist nicht dasselbe wie das Fitting und sollte daher als eigener Bestandteil der Planung betrachtet werden. Im Zubehör-Umfeld werden außerdem Dichthanf, Teflonband und Dichtpaste als Produktarten geführt.
Ordnen Sie die Arbeitsschritte anhand der tatsächlichen Anschlussdaten: Zuerst Bauform und Richtung bestimmen, danach AG oder IG auf beiden Seiten vergleichen und erst dann das Maß auswählen. Bei konischen Außengewinden weisen die Produktfakten einzelner Artikel ausdrücklich auf diese Ausführung hin. Ein passendes Dichtmaterial und ein sauberer Gewindeabgleich helfen, die Verbindung entsprechend der vorgesehenen Bauform aufzubauen; allgemeine Angaben sollten nicht auf jedes Fitting übertragen werden.
Einige Artikel enthalten zusätzlich konkrete Betriebsdaten. Für den 1-Zoll-Winkel werden bis zu 10 bar sowie ein Temperaturbereich von -20 °C bis +200 °C genannt. Auch die 1 1/2-Zoll-Muffe führt in den Produktfakten einen Druckbereich bis 10 bar und -20 °C bis +200 °C auf. Diese Werte gehören zum jeweiligen Artikel. Für andere Größen oder Bauformen ist die dortige Angabe maßgeblich.
Werkstoffangaben und Einsatzkontext

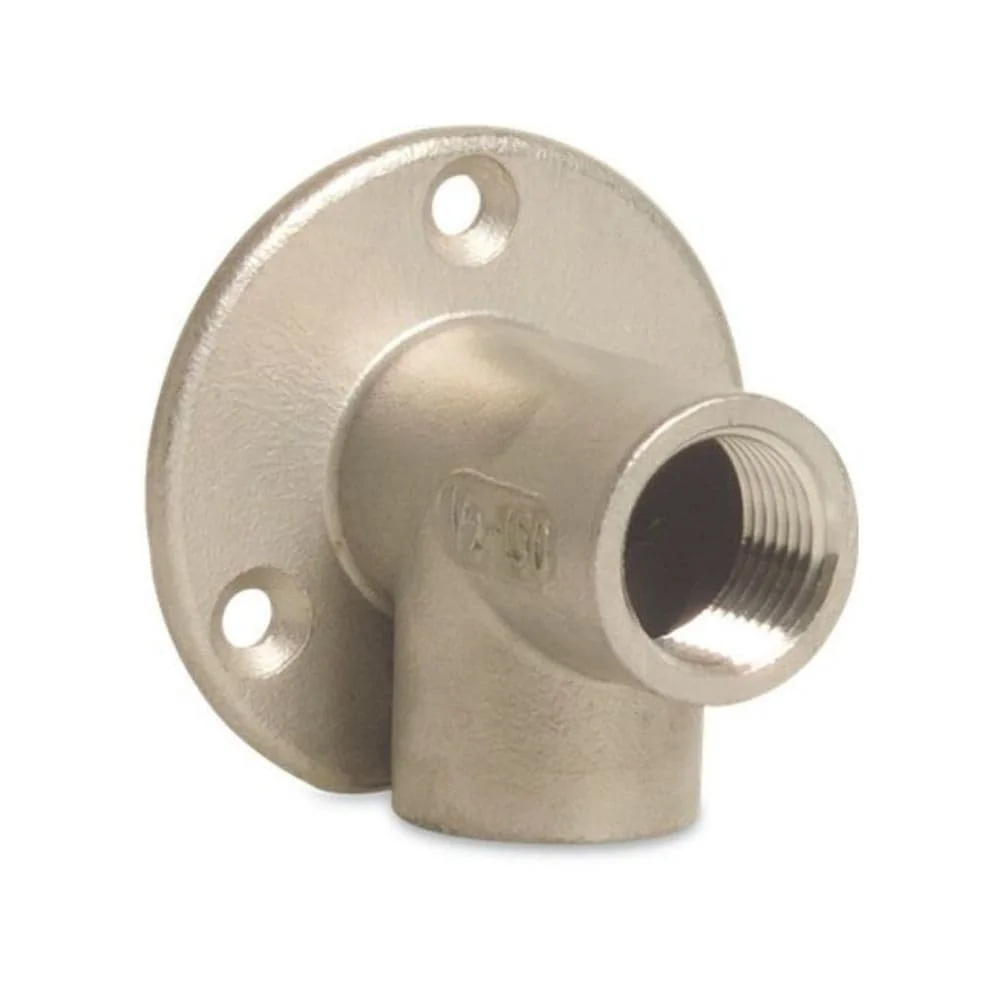

Der Kategorietitel verweist auf Edelstahl 316. Mehrere Produktfakten nennen dafür V4A, teils ausdrücklich mit dem Zusatz 316, etwa beim T-Stück, beim Doppelnippel und beim 45-Grad-Winkel. Andere Einträge nennen Edelstahl 304 oder V2A, beispielsweise beim Wandwinkel 1 Zoll IG. Bei den Panzerschläuchen wird eine Edelstahlumflechtung aus AISI304L beschrieben. Diese Unterschiede sind für den Vergleich wichtig: Die Bauform allein sagt nichts über den Werkstoff eines anderen Artikels aus.
Die Produktinformationen ordnen die Fittings verschiedenen Bereichen wie Sanitär, Heizung, Wassertechnik und Rohrleitungssystemen zu. Für den konkreten Einsatz zählen jedoch Anschlussart, Maß, Bauform, Werkstoff und die ausgewiesenen technischen Daten gemeinsam. Wer diese Punkte in dieser Reihenfolge abgleicht, kann einen Doppelnippel klar von einer Muffe, ein Reduzierstück von einem Winkel und ein T-Stück von einer geraden Verbindung unterscheiden.
Ausgewählte Produktbeispiele
Die folgenden Karten zeigen drei unterschiedliche Bauformen mit den in den Produktfakten genannten Anschlussdaten. Die Bilder und Links führen jeweils zum passenden Artikel.
Als weiteres Größenbeispiel ist eine Edelstahl Muffe 1/2 Zoll V4A mit beidseitigem Innengewinde aufgeführt.
Passende Unterkategorien
Die Unterkategorien teilen die Auswahl nach Bauform. Nutzen Sie die Bezeichnungen als ersten Filter und gleichen Sie anschließend die konkreten Maße des Artikels ab.
Doppelnippel + Rohrnippel
Für gerade Verbindungselemente mit der im Artikel genannten Gewindegröße; bei Rohrnippeln zusätzlich auf die Länge achten.
Muffen
Für Verbindungen mit zwei Innengewinden. Die Artikel unterscheiden sich unter anderem durch Anschlussmaß und Werkstoffangabe.
Reduzierstücke Edelstahl
Für Übergänge zwischen unterschiedlichen Maßen oder zwischen AG und IG; die Reihenfolge der Anschlüsse steht im Produktnamen.
Winkel + Bögen
Für 90-Grad- und 45-Grad-Richtungsänderungen. Anschlussseite und Gewindegröße müssen zum vorhandenen Rohr passen.
Ergänzendes Zubehör und Umfeld

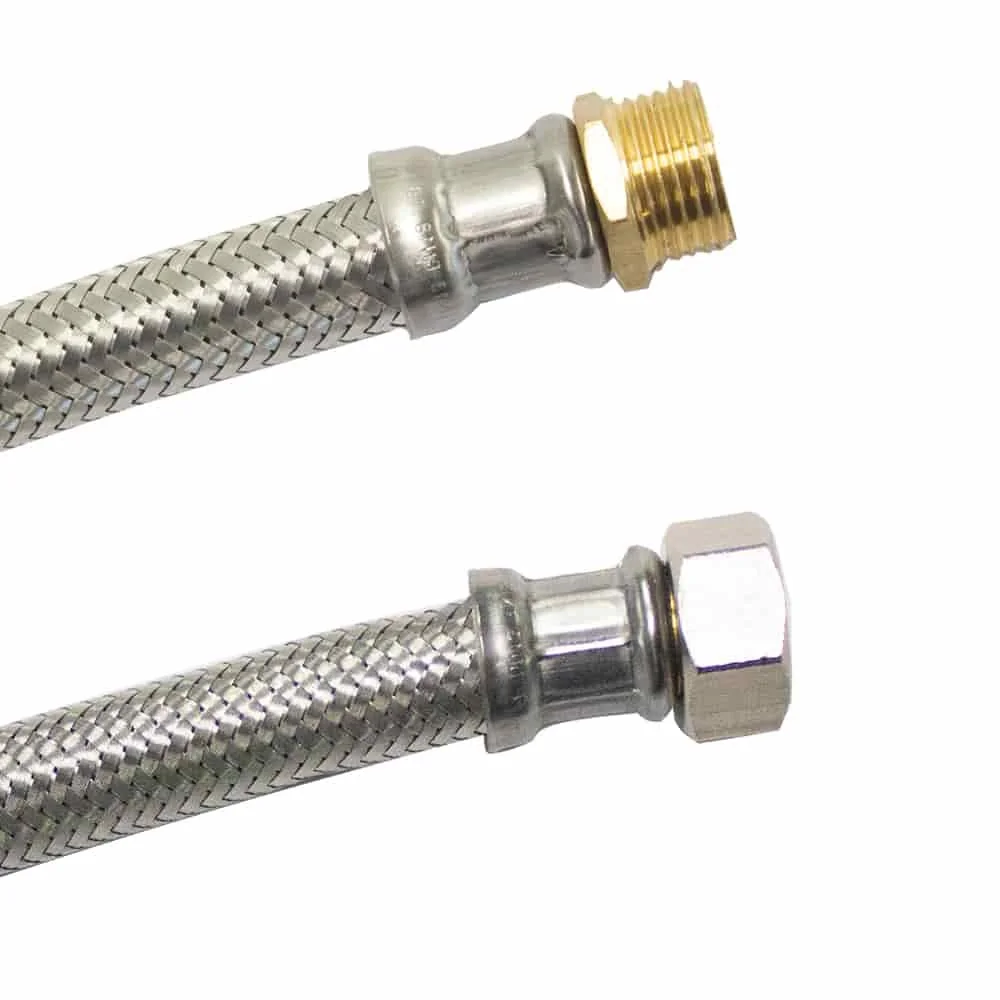

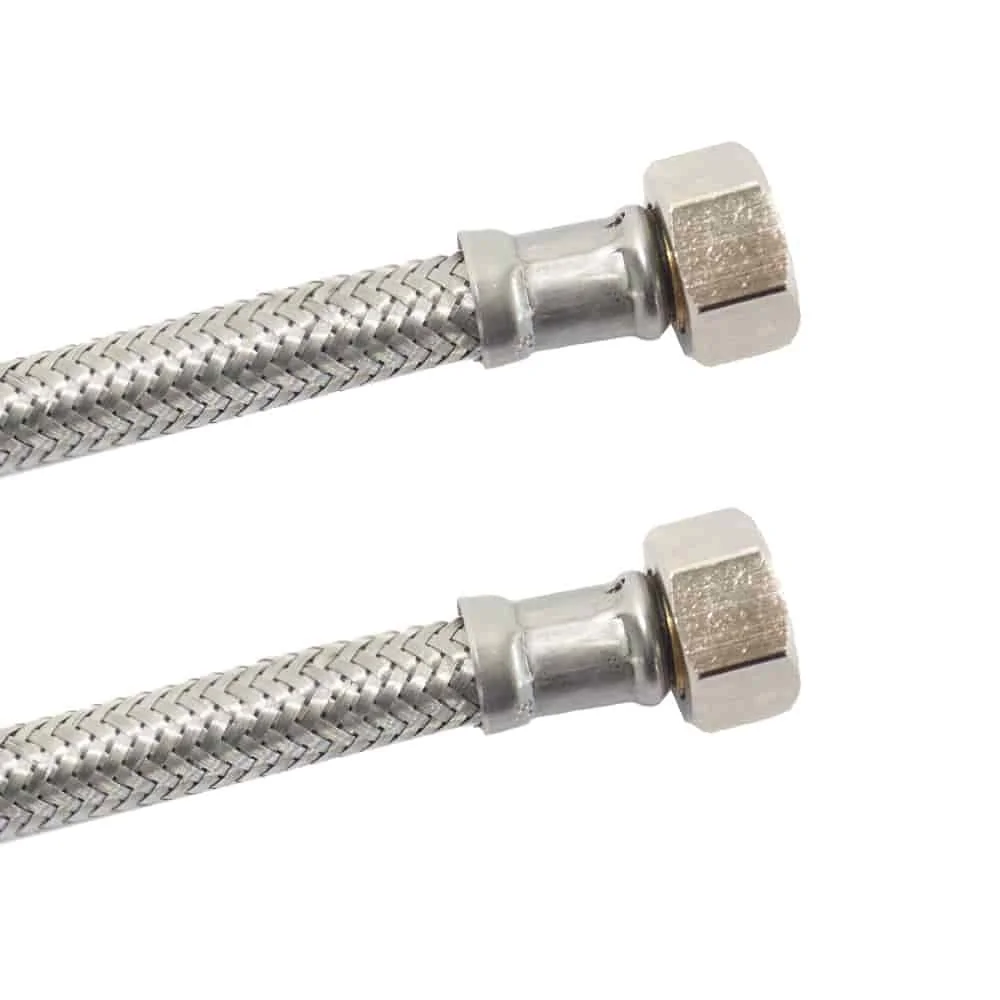

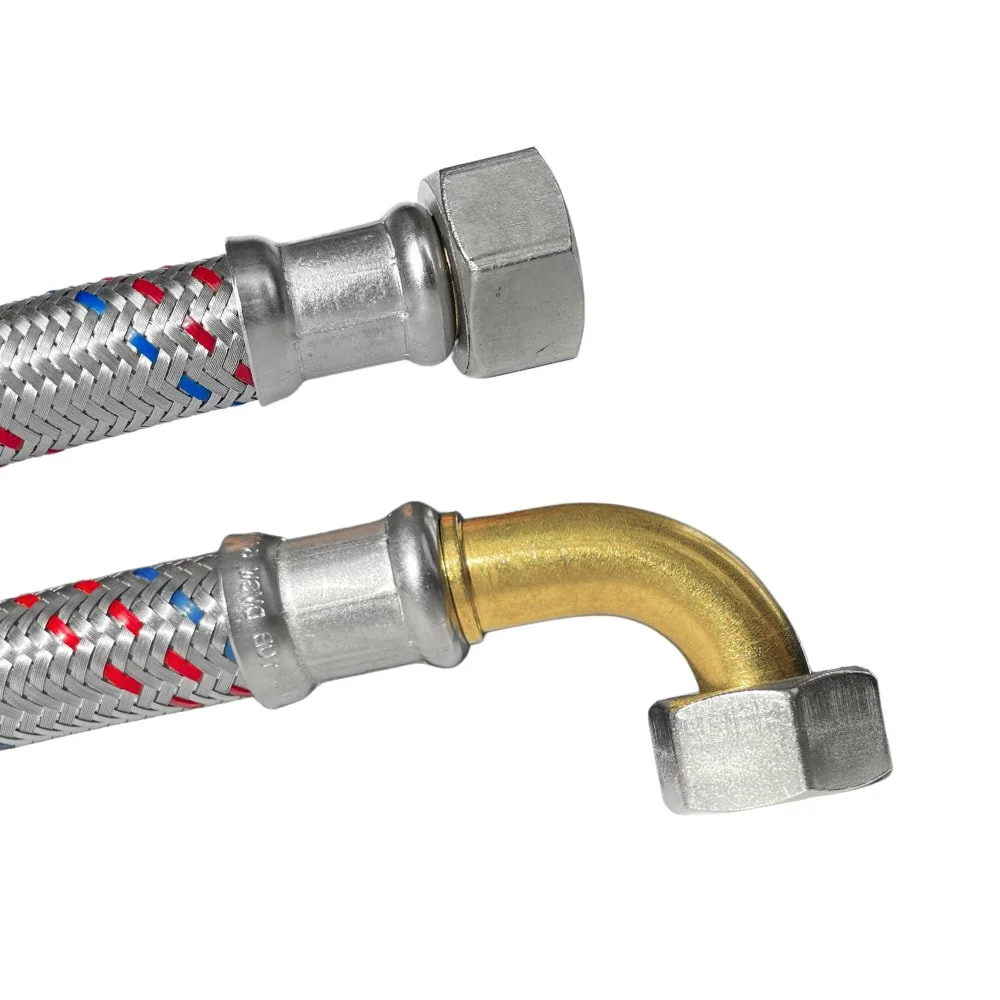

Für ein vollständiges Verbindungskonzept können neben dem Fitting weitere Bauteile erforderlich sein. In den Produktnamen des Sortiments erscheinen Panzerschläuche mit Edelstahlumflechtung, Dichthanf, Dichtpaste und Teflonband. Die Kategorie führt außerdem Verteiler und Wandhalterungen als eigene Bauform sowie Kappen und Stopfen zum Abschluss offener Anschlüsse. Diese Produktgruppen haben unterschiedliche Aufgaben: Ein Dichtmaterial unterstützt die Gewindeabdichtung, ein Schlauch überbrückt eine flexible Strecke, ein Verteiler teilt Leitungswege und eine Kappe oder ein Stopfen beendet einen Anschluss.
Auch benachbarte Werkstoffgruppen wie Messing, Temperguss, Kunststoff und Rotguss werden im Umfeld der Gewindefittings geführt. Für den Vergleich sollten die Anforderungen an Werkstoff und Anschluss vor der Auswahl feststehen. So bleibt der Wechsel zwischen Bauformen und Werkstoffgruppen nachvollziehbar, ohne Eigenschaften eines Artikels auf eine andere Produktgruppe zu übertragen.
Häufige Fragen zu Edelstahl 316 Gewindefittings
Was ist der Unterschied zwischen Doppelnippel und Muffe?
Ein Doppelnippel ist in den Produktfakten mit beidseitigem Außengewinde beschrieben. Eine Muffe hat dort beidseitige Innengewinde. Entscheidend ist, welches Gewinde am vorhandenen Anschluss vorliegt.
Wann brauche ich ein Reduzierstück?
Wenn die beiden Anschlussseiten unterschiedliche Maße oder eine Kombination aus AG und IG benötigen, ist ein Reduzierstück, eine Reduziermuffe oder ein Reduziernippel die passende Bauform. Die Produktangabe zeigt die Reihenfolge der Maße.
Wofür stehen AG und IG?
AG bezeichnet das Außengewinde, IG das Innengewinde. Bei einer Angabe wie 2 Zoll AG x 1 Zoll IG gehört die erste Seite zum Außengewinde und die zweite zum Innengewinde.
Welche Bauform ändert die Richtung einer Leitung?
Winkel und Bögen sind mit 90 Grad oder 45 Grad gelistet. Ein T-Stück verbindet zusätzlich drei Anschlüsse in einer 90-Grad-Form; beim konkreten Artikel sind die Gewinde und Maße zu vergleichen.
Welches Dichtmaterial wird in den Produktfakten genannt?
Für ausgewählte Gewindefittings werden Hanf oder Teflonband als zusätzliches Gewindedichtmaterial genannt. Welche Ausführung zum konkreten Anschluss gehört, richtet sich nach der jeweiligen Montage und Produktangabe.
