Winkel und Bögen aus Edelstahl
Winkel und Bögen aus Edelstahl verbinden Rohrabschnitte bei 45° oder 90°. Für die Auswahl zählen vor allem Anschlussart, Gewindegröße und Materialangabe. In den Produktdaten finden sich Innen- und Außengewinde, Wandwinkel sowie Reduziernippel und Reduziermuffen mit unterschiedlichen Maßen.
Winkel und Bögen aus Edelstahl: die wichtigsten Unterschiede
Winkel und Bögen verändern den Verlauf einer Rohrleitung. In den Produktdaten dieser Kategorie erscheinen 90-Grad-Winkel, 45-Grad-Winkel, Wandwinkel und Bögen sowie Fittings für Übergänge zwischen unterschiedlichen Gewindegrößen. Ein 90-Grad-Bauteil steht für eine rechtwinklige Richtungsänderung; bei 45 Grad fällt der Richtungswechsel flacher aus. Für die Zuordnung sind deshalb drei Angaben entscheidend: der Winkelgrad, die Anschlussart und die Nennweite.
Die Bezeichnungen im Sortiment zeigen Größen von 1/4 Zoll bis 2 Zoll bei den hier beschriebenen Artikeln. Dazu kommen Kombinationen wie 1 1/2 Zoll x 1 Zoll oder 2 Zoll AG x 1 Zoll IG. Wer diese Angaben direkt mit dem Gegenstück der Rohrleitung abgleicht, kann die Varianten nach ihrer tatsächlichen Anschlussgeometrie einordnen. Die Materialangabe wird separat betrachtet, weil nicht jedes Produkt denselben Edelstahltyp nennt.
90-Grad-Winkel für eine klare Richtungsänderung
Innengewinde, Außengewinde oder IG x AG
Ein 90-Grad-Winkel führt zwei Anschlussseiten im rechten Winkel zusammen. Die Kurzbezeichnungen helfen beim Vergleich: IG steht für Innengewinde, AG für Außengewinde. Ein Edelstahl-Winkel mit 1/2 Zoll IG wird in den Fakten als Ausführung mit Innengewinde beschrieben. Der Artikel mit 1 Zoll IG ist ebenfalls ein 90-Grad-Winkel mit zwei Innengewinden. Für gemischte Anschlüsse ist die Angabe 1/4 Zoll IG x AG beim V4A-Winkel relevant.
Weitere belegte Beispiele sind der 2-Zoll-Winkel mit IG x AG und der Wandwinkel mit 90 Grad und 1 Zoll IG. Der Wandwinkel wird in den Produktdaten mit Edelstahl 304 beziehungsweise V2A angegeben. Diese Variante unterscheidet sich damit nicht nur durch die Form, sondern auch durch die genannte Materialbezeichnung von vielen V4A-Artikeln. Die Anschlussseite sollte vor der Größenangabe gelesen werden: 1 Zoll IG ist nicht dasselbe wie 1 Zoll AG.
Winkel, Wandwinkel und Winkelverschraubung auseinanderhalten
Die Produktnamen führen neben klassischen Winkeln auch Wandwinkel und Winkelverschraubungen. Ein Wandwinkel ist als eigene Bauform bezeichnet; eine Winkelverschraubung wird als separates Fitting geführt. Für eine nachvollziehbare Auswahl genügt die Kombination aus Bauform, Winkelgrad und Gewindeangabe. So bleibt erkennbar, ob ein Bauteil einen reinen Richtungswechsel, einen Wandanschluss oder eine Verschraubung beschreibt.
45-Grad-Winkel und Bögen für andere Leitungsverläufe
Der Winkelgrad als erste Entscheidung
45-Grad-Winkel und 90-Grad-Winkel sind nicht austauschbare Bezeichnungen. Die 45-Grad-Variante wird gewählt, wenn die Leitungsführung diesen Winkel verlangt; die 90-Grad-Variante führt den Anschluss rechtwinklig. Das lässt sich bereits am Produktnamen erkennen. Beim Edelstahl-Winkel 45 Grad mit 1/4 Zoll nennt der Fakt zusätzlich V4A beziehungsweise Edelstahl 316. Weitere Produktnamen führen 45-Grad-Ausführungen mit 3/8 Zoll, 1/2 Zoll, 1 Zoll, 1 1/4 Zoll oder 1 1/2 Zoll.
Auch Bögen erscheinen in der Produktliste als Edelstahl-Bögen mit 90 Grad, unter anderem mit 1/2 Zoll, 3/4 Zoll, 1 Zoll, 1 1/2 Zoll und 2 Zoll. Diese Angaben stammen aus den jeweiligen Produktnamen. Eine Größe oder Materialstufe eines Artikels sollte daher nicht auf einen anderen Bogen übertragen werden. Maßgeblich ist immer die Kombination, die beim konkreten Bauteil genannt wird.
Anschlussgrößen und Gewinde richtig zuordnen
IG und AG in der Produktbezeichnung lesen
IG bezeichnet ein Innengewinde, AG ein Außengewinde. Die Schreibweise IG x AG nennt beide Anschlussarten in einer Ausführung. Bei einem Artikel mit 1 1/2 Zoll IG sind beide Anschlussseiten nicht automatisch gleich aufgebaut wie bei einem Doppelnippel mit 1 1/2 Zoll Außengewinde. Der Doppelnippel wird in den Fakten ausdrücklich mit beidseitigem Außengewinde beschrieben. Beim 2-Zoll-Reduzierstück mit 1-Zoll-Innengewinde treffen dagegen AG und IG in einer Ausführung zusammen.
Die genannten Größen reichen bei den Produktfakten von 1/4 Zoll über 3/8, 1/2, 3/4 und 1 Zoll bis 1 1/4, 1 1/2 und 2 Zoll. Für einen Vergleich sollten Größe und Gewindeseite gemeinsam notiert werden. Ein 3/4-Zoll-Doppelnippel, eine 1/2-Zoll-Muffe und ein 1/2-Zoll-Winkel haben zwar eine ähnliche Schreibweise, aber unterschiedliche Bauformen und Anschlussarten.
Konische Außengewinde und Abdichtung
Bei den Fakten zum 1-Zoll-Winkel und zum 2-Zoll-auf-1-Zoll-Reduzierstück wird das Außengewinde als konisch bezeichnet. Für diese beschriebenen Fittings wird zusätzlich ein geeignetes Gewindedichtmaterial genannt; als Beispiele erscheinen Hanf und Teflonband. Das ist eine konkrete Angabe zu diesen Artikeln und keine pauschale Aussage für jede Variante der Kategorie. Vor der Montage müssen deshalb Gewindeseite, Größe und die vorgesehene Abdichtung des ausgewählten Fittings zusammenpassen.
Reduziernippel und Reduziermuffen für unterschiedliche Maße
AG x AG, IG x IG oder AG x IG
Reduzierfittings verbinden zwei unterschiedlich bezeichnete Größen. Bei einem Reduziernippel mit 2 Zoll AG x 1 1/2 Zoll AG sind beide Seiten als Außengewinde angegeben. Der Reduziernippel mit 1 1/4 Zoll AG x 1 Zoll AG folgt demselben Prinzip. Ein weiterer Fakt nennt 2 Zoll x 1 Zoll AG. Beim Edelstahl-Reduziernippel mit 1 1/2 x 1 Zoll ist der Übergang im Namen ohne zusätzliche IG- oder AG-Kürzel angegeben; die Produktdaten beschreiben ihn als Übergang zwischen unterschiedlichen Gewindegrößen.
Die Reduziermuffe mit 1 Zoll IG x 3/4 Zoll IG sowie die Variante mit 2 Zoll IG x 1 1/4 Zoll IG zeigen dagegen zwei Innengewinde. Ein Reduzierstück mit 2 Zoll AG x 1 Zoll IG kombiniert Außengewinde und Innengewinde. Diese Unterscheidung ist für die Anschlussreihenfolge wichtiger als die Bezeichnung Edelstahl allein. Die Kategorie Reduzierstücke Edelstahl bündelt weitere Bauteile mit dieser Funktion.
Druck- und Temperaturwerte am einzelnen Artikel
Einige Produktfakten nennen konkrete Arbeitsdaten. Beim 1-Zoll-Winkel und bei der 1 1/2-Zoll-Muffe erscheinen Druckbereiche bis 10 bar sowie Temperaturen von –20 °C bis +200 °C. Diese Werte gehören zu den jeweiligen Beschreibungen. Sie dürfen nicht ohne passenden Nachweis auf alle Winkel, Bögen, Nippel oder Muffen übertragen werden. Bei einer Auswahl mit abweichender Größe ist die Angabe des konkreten Produkts ausschlaggebend.
Materialangaben: V4A und V2A auseinanderhalten
Viele der zugrunde liegenden Produktfakten nennen V4A beziehungsweise Edelstahl 316, etwa beim T-Stück mit 1 1/2 Zoll IG, beim Doppelnippel mit 1 1/2 Zoll und beim 45-Grad-Winkel mit 1/4 Zoll. Andere Fakten nennen beim Wandwinkel 1 Zoll IG Edelstahl 304 beziehungsweise V2A. Die Kategoriebezeichnung allein ersetzt daher nicht den Materialvergleich am einzelnen Produkt.
Für die Zuordnung genügt eine kurze Notiz aus der Produktbeschreibung: Materialstufe, Winkelgrad, Anschlussseite und Größe. Beim Edelstahl-Reduziernippel mit 2 Zoll AG x 1 1/2 Zoll AG ist V4A genannt; bei der 1-Zoll-Wandwinkel-Variante ist Edelstahl 304 angegeben. So bleiben die Werkstoffangaben der jeweiligen Ausführung getrennt und werden nicht auf andere Größen übertragen.
Weitere Fitting-Bezeichnungen in der Auswahl
In der Produktliste stehen neben Winkeln und Bögen auch T-Stücke, Kreuzstücke, Doppelnippel, Rohrnippel, Muffen, Kappen, Stopfen, Verschraubungen und Reduzierstücke. Diese Namen beschreiben unterschiedliche Aufgaben im Gewindefitting-System. Ein T-Stück oder Kreuzstück steht für mehrere Abgänge, ein Doppelnippel für zwei Außengewinde, eine Muffe für die als Innengewinde bezeichnete Verbindung. Rohrnippel werden zusätzlich mit Längen geführt, zum Beispiel 60 mm, 80 mm, 100 mm, 150 mm, 200 mm oder 300 mm bei den genannten Artikeln.
Für eine Richtungsänderung bleibt der Winkelgrad das zentrale Kriterium. Für einen geraden Anschluss oder einen Größenwechsel sind die Nachbarbezeichnungen hilfreicher. Die Trennung nach Bauform verhindert, dass ein Fitting nur wegen des gemeinsamen Materials oder derselben Zollgröße ausgewählt wird.
Drei Beispiele mit klaren Anschlussdaten
Die folgenden Karten zeigen drei konkrete Artikel aus den Produktfakten. Die Angaben sind bewusst auf die beim jeweiligen Produkt genannten Merkmale begrenzt.

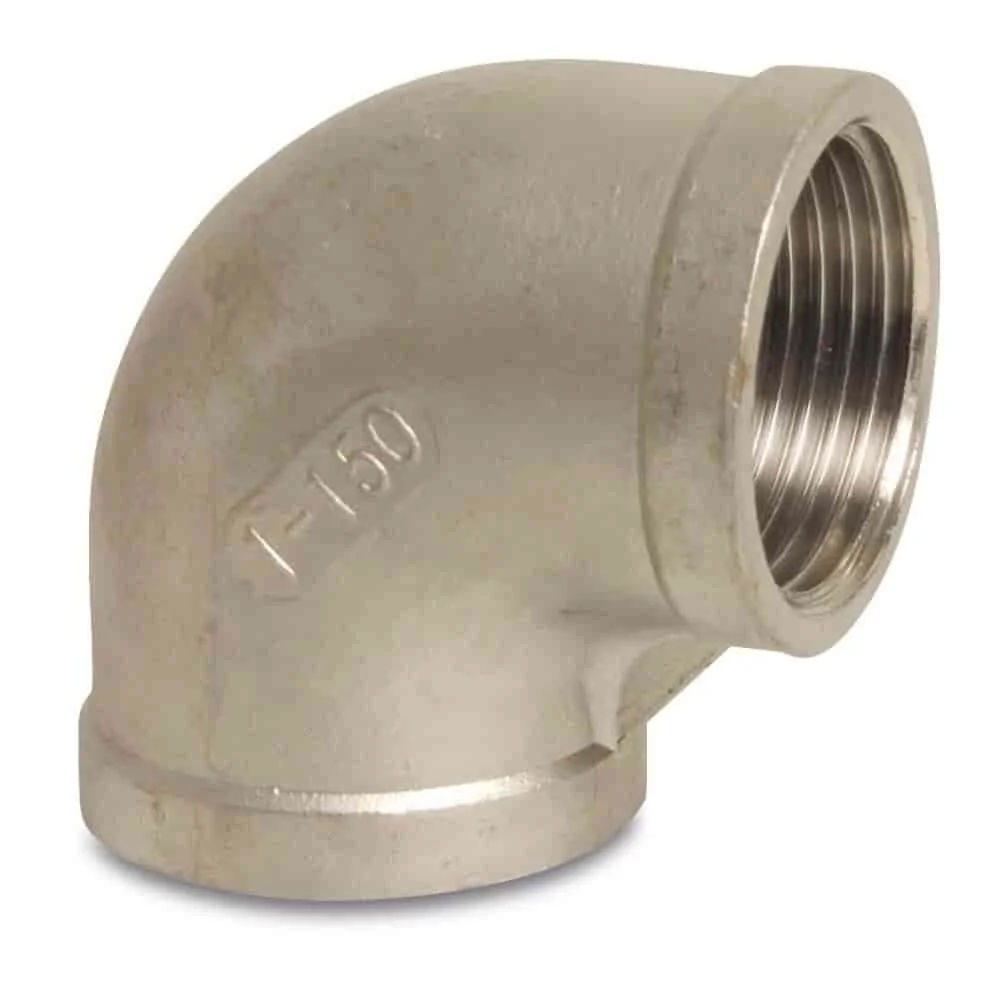

90-Grad-Winkel, 1/2 Zoll
Anschluss: 1/2 Zoll IG
Gewicht: 0,06 kg

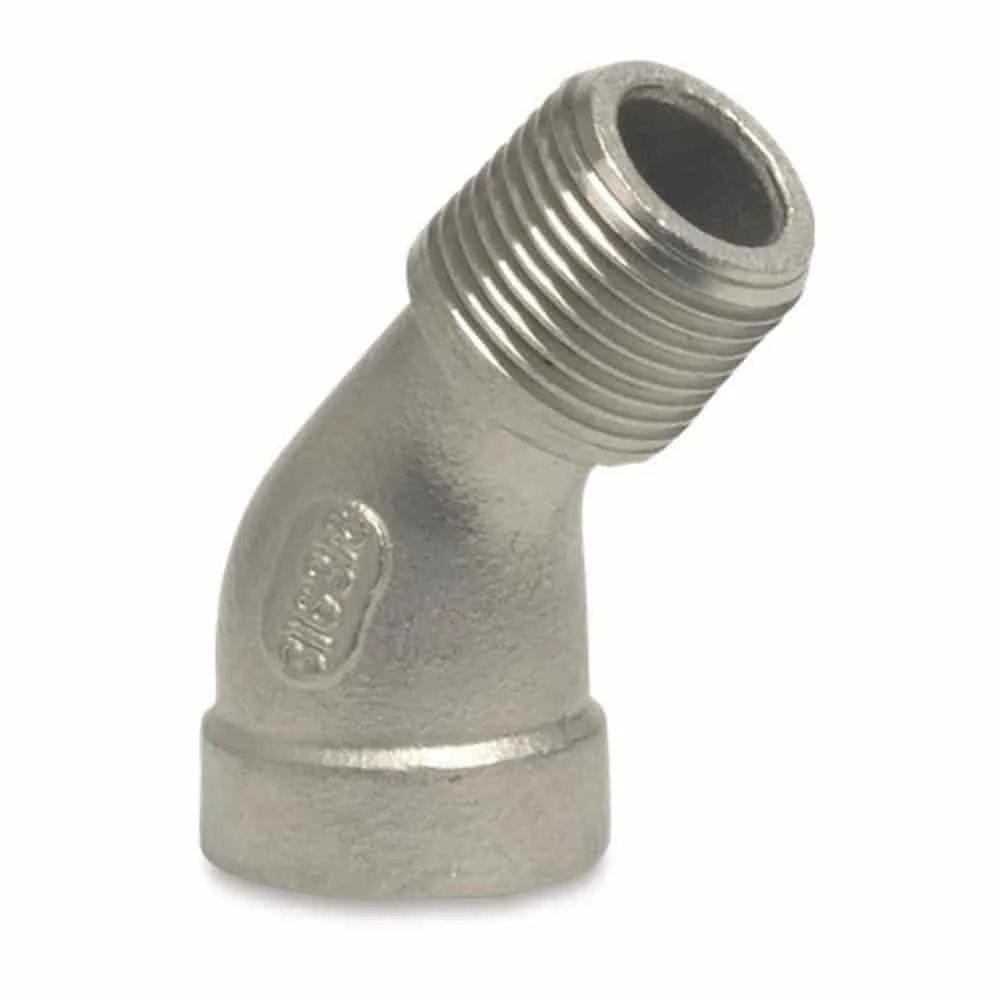

45-Grad-Winkel, 1/4 Zoll
Material: V4A beziehungsweise Edelstahl 316
Gewicht: 0,02 kg

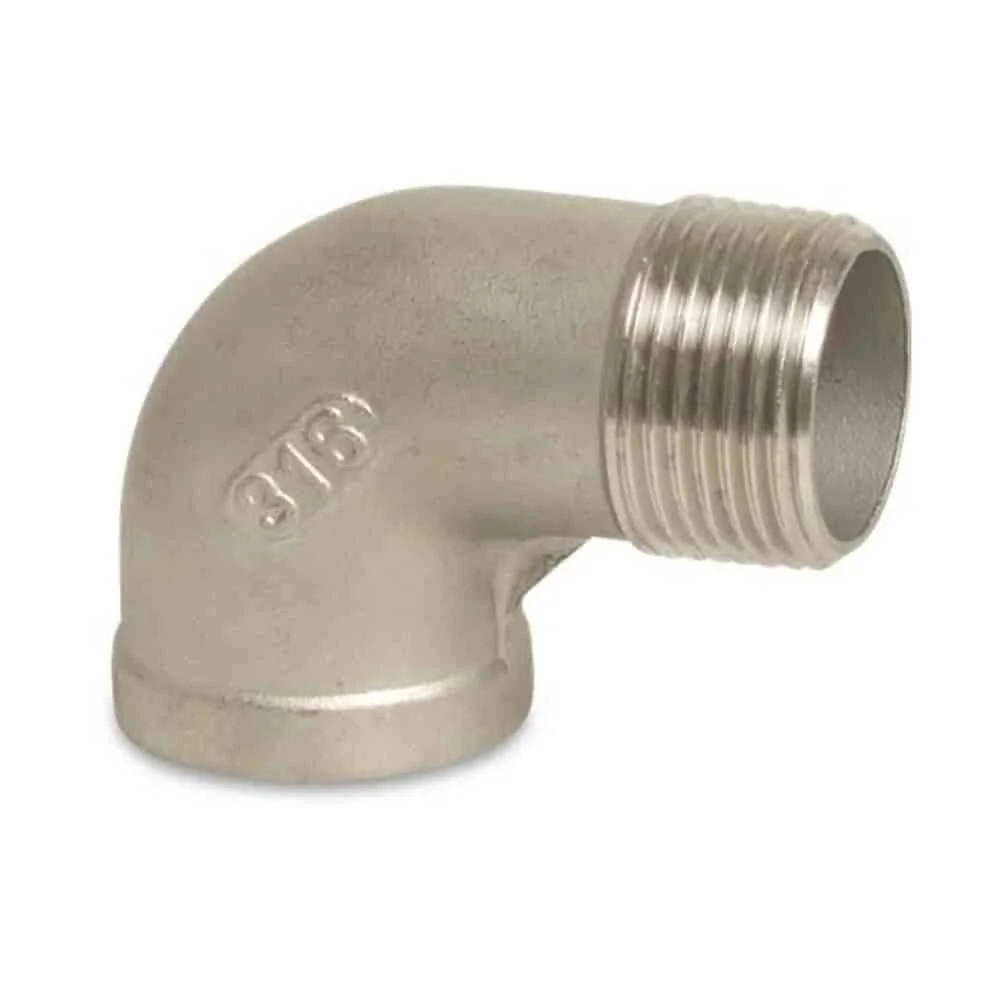

90-Grad-Winkel, IG x AG
Maß: 1/4 Zoll IG x AG
Material: V4A
Gewicht: 0,02 kg
Für einen Übergang zwischen 1 1/2 Zoll und 1 Zoll führt die Produktliste außerdem einen Edelstahl-Reduziernippel. Die zugehörige Produktbeschreibung nennt den Übergang zwischen unterschiedlichen Gewindegrößen. Ausführung mit 1 1/2 x 1 Zoll.
Auswahl in fünf konkreten Schritten
- Richtung festlegen: 45° und 90° markieren unterschiedliche Leitungsverläufe. Die Angabe im Namen ist der erste Filter.
- Anschlussseite notieren: Schreibe IG, AG oder IG x AG neben die gewünschte Größe. Bei Muffen, Nippeln und Reduzierstücken führt diese Angabe zu unterschiedlichen Bauformen.
- Nennweite abgleichen: Vergleiche 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2 oder 2 Zoll nur mit dem vorhandenen Gegenstück derselben Einheit.
- Materialangabe lesen: V4A beziehungsweise 316 und V2A beziehungsweise 304 sind in den Fakten getrennt genannt. Die Werkstoffangabe des konkreten Artikels bleibt maßgeblich.
- Zusatzdaten beachten: Wenn Druck, Temperatur, Länge oder konisches Außengewinde relevant sind, nutze nur den Wert, der beim ausgewählten Produkt ausdrücklich genannt wird.
Diese Reihenfolge trennt Form, Anschluss und Material. Sie reduziert Verwechslungen zwischen einem Winkel, einer Reduziermuffe und einem Doppelnippel, auch wenn mehrere Artikel dieselbe Zollgröße führen.
Benachbarte Kategorien für das Gewindefitting-System
Wenn ein Richtungswechsel allein nicht genügt, helfen die benachbarten Bauformen bei der weiteren Zusammenstellung. Die Karten führen ausschließlich zu den in den Kategoriefakten genannten Nachbarn.
Häufige Fragen zu Edelstahl-Winkeln und -Bögen
Welcher Winkel passt für eine 90-Grad-Richtungsänderung?
Dafür ist die 90-Grad-Angabe im Produktnamen das passende Vergleichsmerkmal. Zusätzlich müssen Anschlussseite und Größe stimmen, zum Beispiel 1/2 Zoll IG, 1 Zoll IG oder 1/4 Zoll IG x AG bei den beschriebenen Artikeln.
Was bedeuten IG und AG?
IG steht für Innengewinde, AG für Außengewinde. Die Schreibweise IG x AG nennt beide Anschlussarten in einer Ausführung. Ein Doppelnippel wird in den Fakten mit beidseitigem Außengewinde beschrieben, während eine Muffe mit beidseitigem Innengewinde geführt wird.
Welche Größe hat ein 45-Grad-Winkel?
Das hängt von der Variante ab. Der belegte 45-Grad-Winkel im Beispiel ist mit 1/4 Zoll und V4A angegeben. In der Produktliste stehen daneben 45-Grad-Namen mit weiteren Größen. Der Winkelgrad allein beschreibt daher nicht die Anschlussweite.
Sind alle Fittings aus V4A?
Nein. Mehrere Produktfakten nennen V4A beziehungsweise Edelstahl 316, beim Wandwinkel mit 1 Zoll IG ist jedoch Edelstahl 304 beziehungsweise V2A angegeben. Die Materialstufe muss deshalb beim konkreten Artikel verglichen werden.
Wann ist ein Reduzierfitting die passende Bauform?
Wenn zwei Anschlussgrößen voneinander abweichen, kommen Reduziernippel, Reduziermuffen oder Reduzierstücke mit entsprechender IG- und AG-Kombination infrage. Beispiele sind 2 Zoll AG x 1 Zoll IG, 1 Zoll IG x 3/4 Zoll IG und 1 1/4 Zoll AG x 1 Zoll AG.
Welche Druck- und Temperaturwerte sind genannt?
Bei den Fakten zum 1-Zoll-Winkel und zur 1 1/2-Zoll-Muffe werden bis zu 10 bar sowie –20 °C bis +200 °C genannt. Diese Angabe gehört zu den jeweiligen Beschreibungen und ist kein allgemeiner Wert für alle Winkel und Bögen.
