Gartenbewässerungszubehör: Verbinder, Schächte und Werkzeug

Gartenbewässerungszubehör nach Aufgabe auswählen

Die Kategorie Zubehör bündelt Komponenten, die in einer Gartenbewässerung an unterschiedlichen Stellen gebraucht werden: Schlauchverbinder, Ventilschächte, eine Rohrschere sowie weitere Teile, die in den Produktnamen als Schlauchbrücke, Gitter, Abdeckung oder Frostschutzplatte bezeichnet werden. Die Auswahl wird übersichtlich, wenn Aufgabe, Anschlussmaß und Bauform getrennt betrachtet werden.

Für eine gerade Schlauchverbindung stehen Tüllen und Kupplungen zur Verfügung. T- und Y-Stücke bilden Abzweige, Winkelverbinder führen die Verbindung um 90 Grad, und reduzierte Ausführungen verbinden unterschiedliche Maße. Bei einem Ventilschacht zählen Form, Höhe und die genannte Ventilausstattung. Die Rohrschere gehört zur Vorbereitung: Sie ist für den Zuschnitt bestimmter Kunststoffrohre beschrieben.

Schlauchverbinder nach Bauform

Die Form im Produktnamen beschreibt den vorgesehenen Verlauf der Verbindung. Dadurch lässt sich die Auswahl auf die konkrete Aufgabe und den vorhandenen Schlauch abstimmen.

Anschlussmaße und Reduzierungen vergleichen

Bei Schlauchverbindern ist das Maß die wichtigste technische Angabe. Die vorliegenden Produktfakten decken unter anderem 4, 5, 6, 8, 10, 12, 16, 19 und 25 mm ab. Mehrere Formen gibt es in derselben Größe: Für 10 mm sind beispielsweise ein T-Stück, ein Y-Stück und ein 90-Grad-Winkel beschrieben. So wird nicht nur der Durchmesser, sondern auch der Verlauf der Leitung zum Auswahlkriterium.

Eine reduzierte Ausführung nennt zwei Maße. Beispiele sind der Verbinder von 8 mm auf 4 mm, die reduzierte Tülle 12 mm x 8 mm und der reduzierte Verbinder 12 mm x 10 mm. Die Angabe 12 mm beim reduzierten T-Stück 20274 steht für die im Produktnamen genannte Größe; die konkrete Produktkarte sollte nicht mit einer anderen Variante gleichgesetzt werden. Ein direkter Vergleich der Anschlussseiten verhindert, dass ein Verbinder mit dem falschen Gegenmaß ausgewählt wird. Die Variante Tülle reduziert 12 mm x 8 mm zeigt diese Schreibweise deutlich.

Material und technische Angaben einordnen

Bei mehreren Schlauchverbindern nennen die Produktfakten POM beziehungsweise Polyacetal-Copolymer als Material. Dazu gehören unter anderem die beschriebenen T-, Y-, Winkel- und Tüllenvarianten. Die Karten führen für diese Artikel je nach Ausführung Angaben zur Beständigkeit gegenüber Medien wie Ölen, Fetten, Benzin, Diesel, Laugen oder neutralen Salzlösungen. Solche Angaben gehören zur jeweiligen Produktkarte und sind nicht automatisch auf jedes Zubehörteil übertragbar.

In den Fakten zu mehreren POM-Verbindern werden außerdem ein Temperaturbereich von -40 °C bis +80 °C, kurzfristig bis maximal +110 °C, sowie ein maximal zulässiger Druck von 10 bar genannt. Diese Werte dienen zur technischen Einordnung der betreffenden Ausführungen. Andere Artikel haben eine abweichende Materialangabe: Beim viereckigen Ventilschacht Jumbo wird Polypropylen genannt, die Rohrschere ist als Metallausführung beschrieben.

Ventilschächte nach Form und Ausstattung

Ventilschächte schaffen einen geschützten Zugang zu unterirdisch verlegten Wasserleitungen und Bewässerungsarmaturen. In den Produktfakten stehen zwei klar unterscheidbare Ausführungen. Der runde Ventilschacht 3753 hat eine Höhe von 110 mm und ein 3/4-Zoll-Ventil. Seine Produktbeschreibung nennt außerdem ein Griffloch am Deckel.

Runde Ausführung mit 3/4-Zoll-Ventil

Die runde Form und die genannte Höhe erleichtern den Vergleich mit dem vorhandenen Einbauort. Das Ventilmaß gehört dabei zur Ausstattung dieses konkreten Modells. Bei einer anderen Bauform darf es nicht als allgemeine Angabe für alle Schächte gelesen werden.

Viereckiger Jumbo-Schacht

Der Ventilschacht viereckig Jumbo wird mit Polypropylen-Material und großen Maßen beschrieben. Im weiteren Sortiment stehen außerdem ein viereckiger Ventilschacht Standard, ein Gitter Standard, ein Gitter Jumbo sowie eine Frostschutzplatte Standard. Diese Bezeichnungen helfen, Schacht, Abdeckung und Ergänzung auseinanderzuhalten.

Rohrschere für den Zuschnitt

Die Rohrschere 3567 ist als Metall-Schlauchschere für PE-Rohre bis zu einem Durchmesser von 42 mm beschrieben. In den Produktfakten werden außerdem PEX-, PP- und PVDF-Rohre als Einsatzmaterialien genannt. Damit ist sie im Zubehör eine Zuschnittlösung für die Vorbereitung einer Rohrverbindung und kein Schlauchverbinder.

Vor dem Verbinden

1. Rohr- oder Schlauchmaß und geplante Bauform werden zuerst festgelegt.
2. Bei einem Winkel, T-Stück oder Y-Stück wird der Leitungsverlauf mit der Form des Verbinders abgeglichen.
3. Beim Zuschnitt bleibt die genannte Kapazität der Rohrschere von bis zu 42 mm die maßgebliche Grenze dieses Artikels.

Drei Produktbeispiele im Vergleich

Die folgenden Karten zeigen drei unterschiedliche Aufgaben und machen die Angaben aus den Produktfakten direkt vergleichbar.

T-Stück reduziert 12 mm

Die Produktfakten nennen ein reduziertes T-Stück aus Kunststoff mit 12 mm und POM-Material. Die Karte steht damit für eine Abzweigform mit reduzierter Ausführung.

Winkelverbinder 8 mm

Hier treffen 8 mm, Kunststoff, POM und ein 90-Grad-Winkel zusammen. Die Bauform ist für einen Leitungsverlauf mit Richtungsänderung beschrieben.

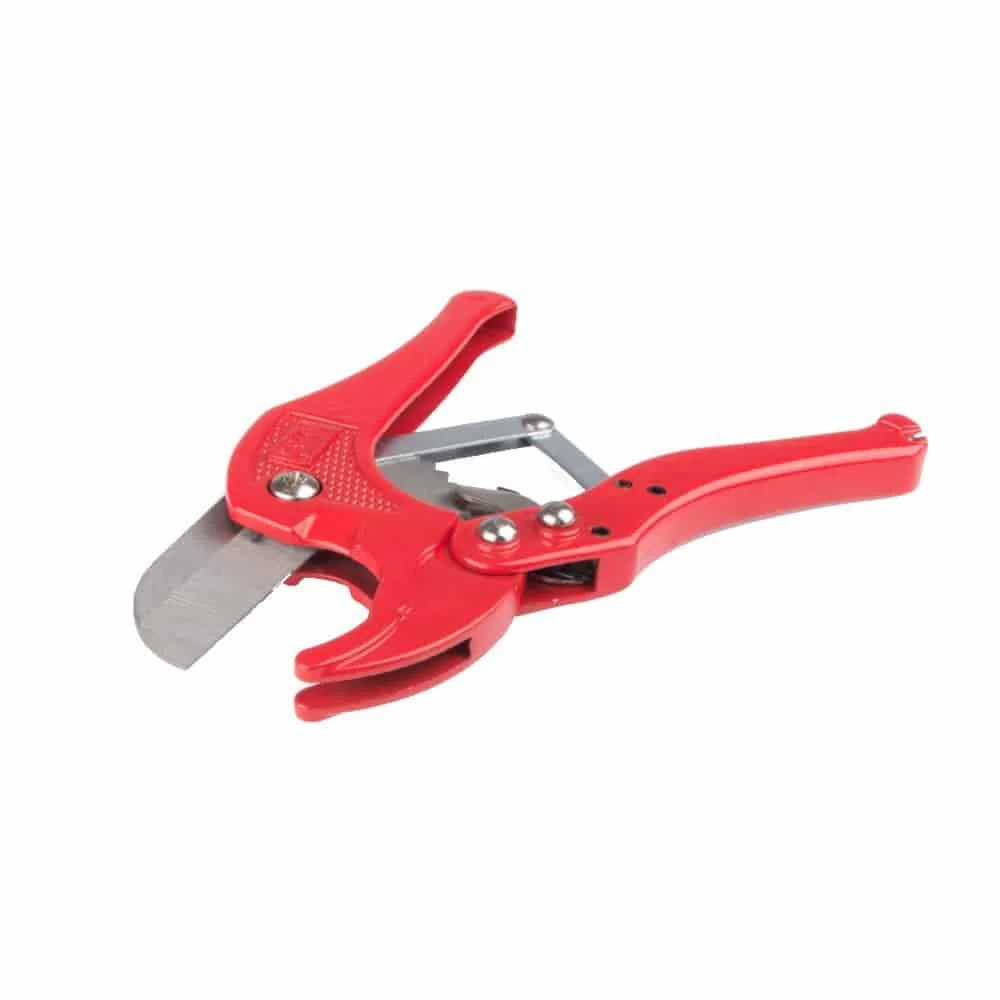

Rohrschere bis 42 mm

Die Metall-Rohrschere ist für PE-Rohre bis 42 mm sowie für PEX, PP und PVDF beschrieben. Sie ergänzt die Verbindungsteile um den Zuschnitt.

Montage und Umgang mit Verbindungsteilen

Vor der Montage stehen zwei Abgleiche: das Maß des vorhandenen Schlauchs und die Form des gewünschten Verbinders. Bei geraden Tüllen und Kupplungen wird die Anschlussgröße direkt verglichen. Bei einer Reduzierung müssen beide genannten Maße berücksichtigt werden. Ein 90-Grad-Winkel verändert den Leitungsverlauf, ein T- oder Y-Stück ergänzt eine Abzweigung.

Die Materialangabe POM beziehungsweise Polyacetal-Copolymer ist bei vielen beschriebenen Verbindern ausdrücklich genannt. Bei der Ausführung 20465 nennt die Produktkarte außerdem eine Belastbarkeit bis zu 10 bar; bei anderen technischen Werten bleibt die jeweilige Produktkarte maßgeblich. So werden Maße, Bauform, Material und Einsatzdaten nicht vermischt.
