Traktor Elektrik

Traktor Elektrik nach Aufgabe auswählen

Traktor Elektrik bündelt im vorliegenden Sortiment mehrere Aufgaben: Batterie anschließen oder trennen, Leitungen verbinden, Schaltfunktionen bedienen, Sicherungen aufnehmen und Rückfahrbilder übertragen. Für die Auswahl ist deshalb zuerst die Funktion am Fahrzeug relevant. Danach folgen die in der jeweiligen Produktkarte genannten Daten wie Spannung, Polzahl, Leitungsquerschnitt, Länge, Anschlussart oder Systemumfang. So lassen sich Bauteile mit ähnlichem Namen auseinanderhalten, ohne Angaben einer Variante auf eine andere zu übertragen.

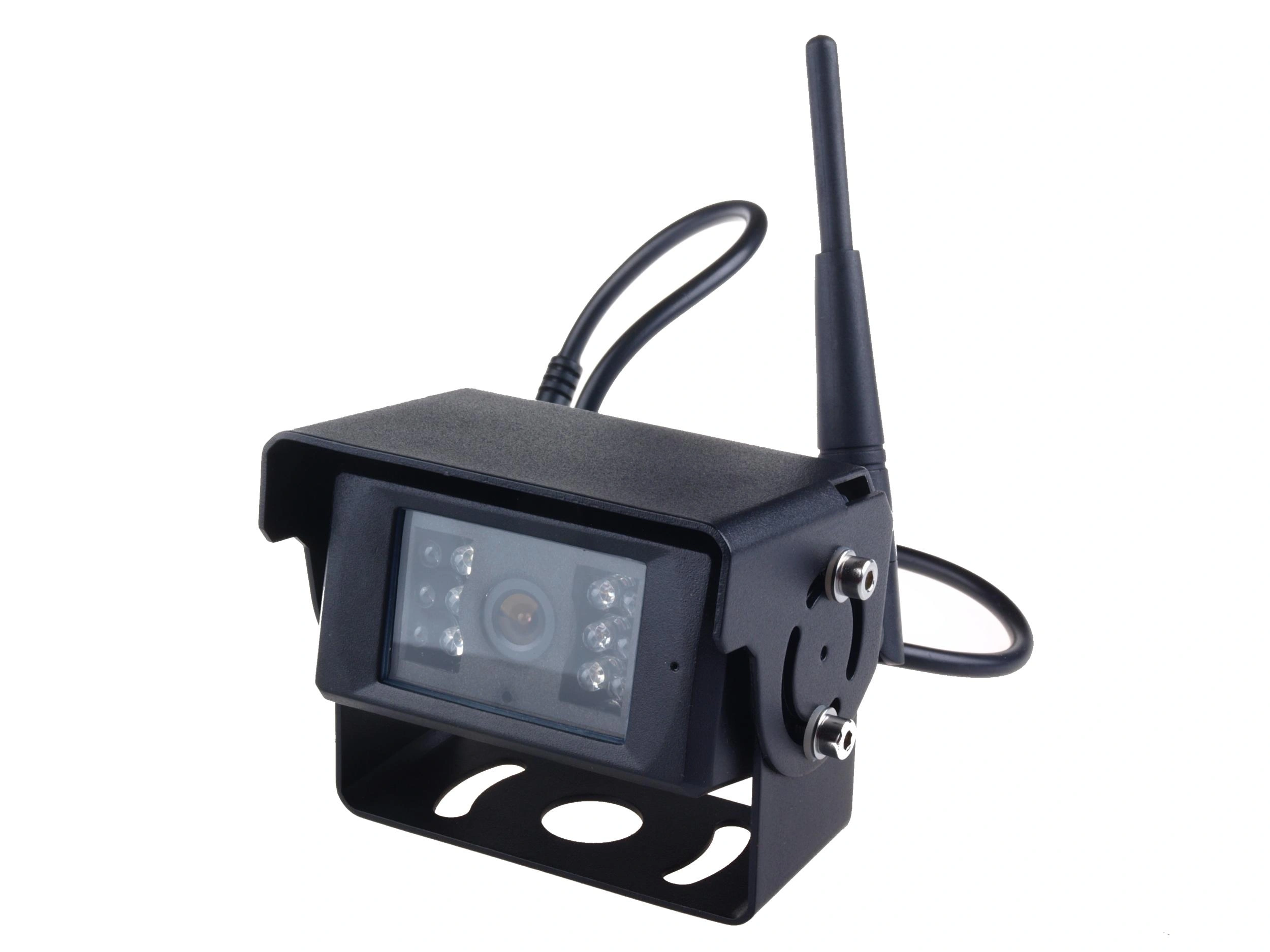

Die Unterkategorien ordnen den Kernbereich vor: Rückfahrkameras führen zu Kamera-, Monitor- und Videosystemen; Schalter bündeln Druck-, Zug-, Kipp-, Blink- und Zündschalter; Stecker, Kabel decken Leitungen sowie 7-polige Verbindungen ab. Ergänzend finden sich Batterieanschlüsse, Sicherungshalter, Sicherungsdosen, Relais, Transformatoren und ein Betriebsstundenzähler in der Produktliste.

Batterieanschlüsse und Trennschalter

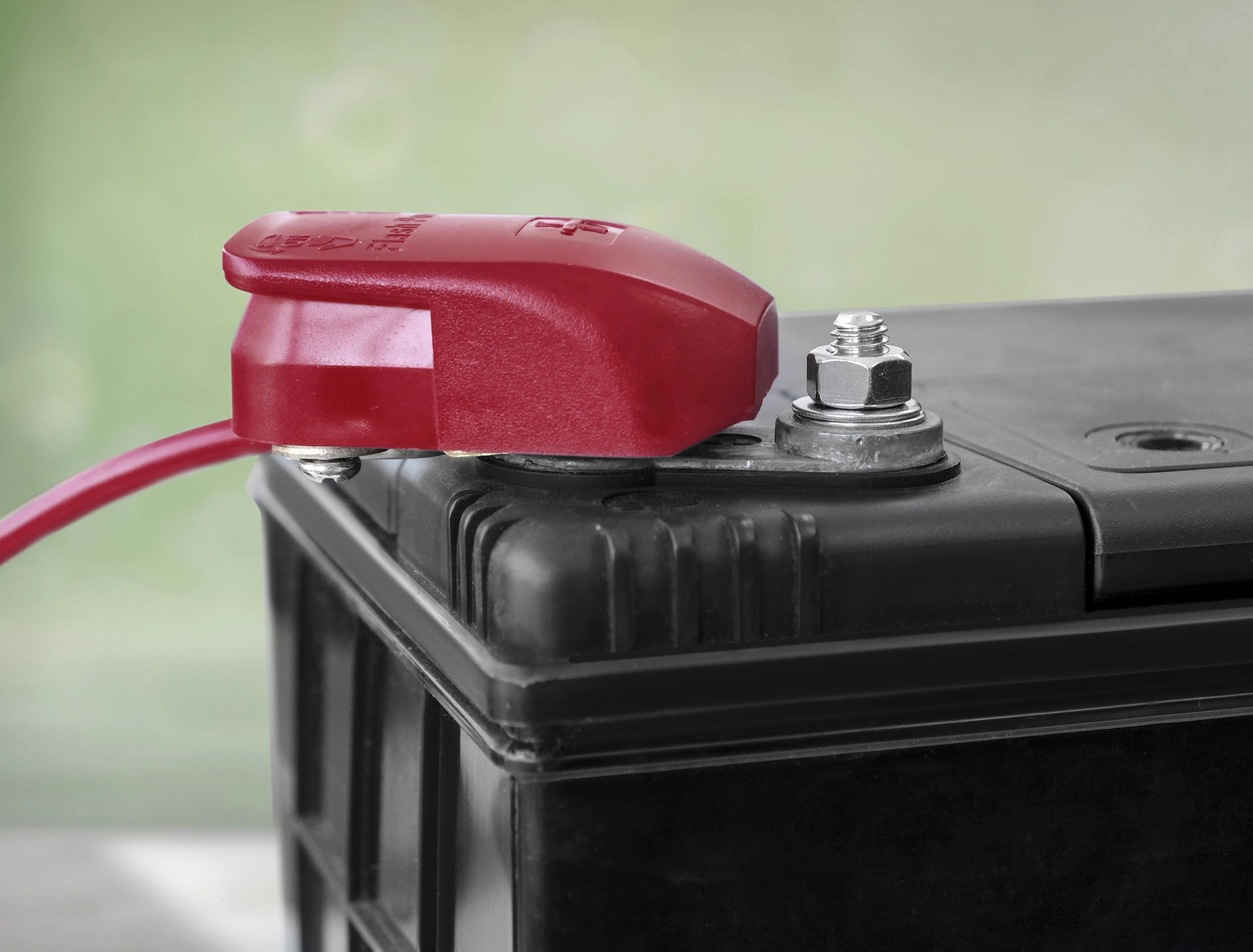

Bei Batteriekomponenten stehen Anschluss und Trennung im Vordergrund. Der Batterie - Schnellverbinder ist laut Produktbeschreibung für den häufigen Wechsel der Batterie vorgesehen. Genannt werden Batterien mit 6 Volt und 12 Volt, ein Kabelquerschnitt von 50 mm² und maximal 500 A. Der Batterie Trennschalter wird mit einem Dreh stromlos geschaltet; seine Karte nennt 6, 12 und 24 Volt, eine maximale Belastbarkeit von 100 A, den Anschluss am Minuspol und einen Batteriepfahlkopf von 15–17 mm. Die Abmessungen sind mit 85 × 17 mm angegeben. Damit unterscheiden sich beide Artikel vor allem durch die Aufgabe: Der eine verbindet die Batterie, der andere trennt den Stromkreis nach der beschriebenen Anschlussart.

Weitere Produktnamen sind Batterie Polklemmen - je ein Plus-und ein Minuspolanschluss sowie Batterie Entladeschutz und Diebstahlsicherung. Sie ergänzen den Bereich um Anschlüsse und die im Namen genannten Funktionen.

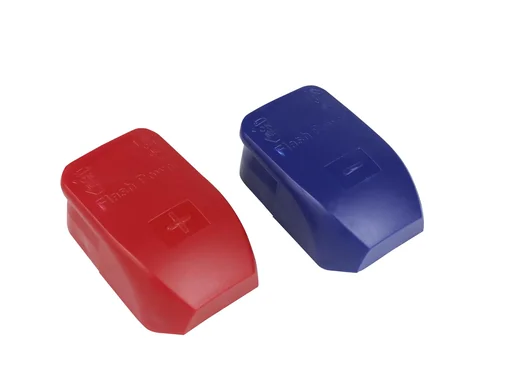

Batterie - Schnellverbinder

Für 6 und 12 Volt, 50 mm² Kabelquerschnitt und maximal 500 A beschrieben.

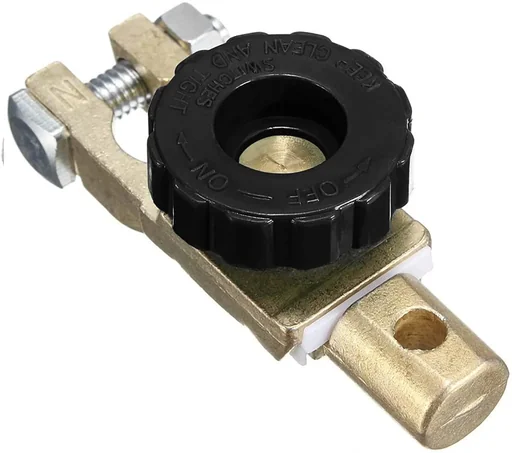

Batterie Trennschalter

6, 12 und 24 Volt, 100 A maximale Belastbarkeit, Anschluss am Minuspol, 85 × 17 mm.

Kabel nach Querschnitt, Länge und Anschluss

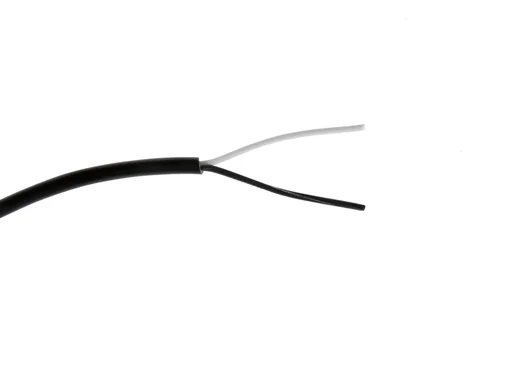

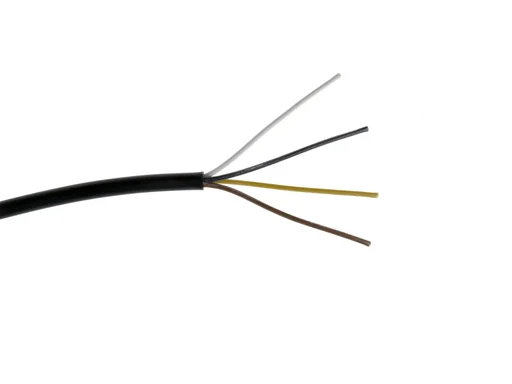

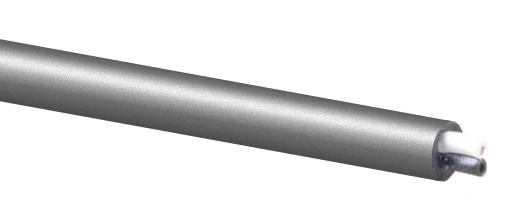

Kabel und Steckverbindungen werden vor allem nach Aufbau, Länge und Anschlussform unterschieden. Ein kunststoffummanteltes Kabel ist mit 2 × 0,75 mm und 10 Meter Abschnitt beschrieben; eine weitere Variante nennt 4 × 0,75 mm bei ebenfalls 10 Metern. Weitere Produktnamen führen 6 × 0,75 mm sowie 7 × 1,0 oder 7 × 1,5 mm mit unterschiedlichen Abschnittslängen. Diese Bezeichnungen helfen beim ersten Sortieren nach Aderzahl und Länge und halten die Varianten sprachlich auseinander.

Verbindungsleitungen nach Steckerart und Länge

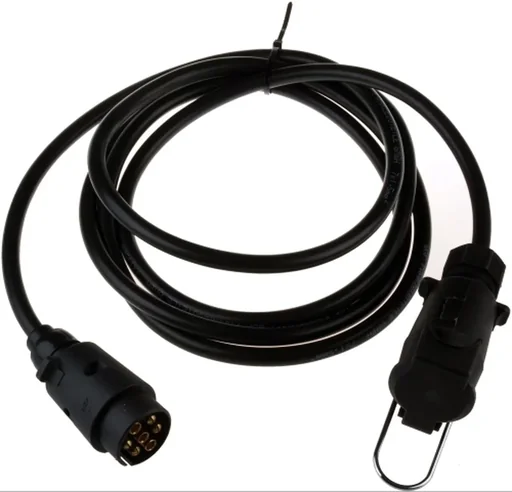

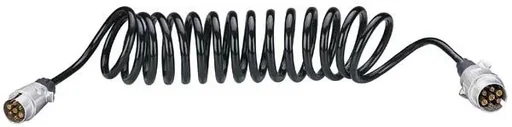

Bei den Verbindungsleitungen nennt die Beschreibung des Zwischenkabels 7,5 m eine 12-Volt-Ausführung mit 7-poligem Stecker und 7-poliger Kupplungsdose; der Leistungsquerschnitt beträgt 7 × 1,5 mm². Das Spiral-Verbindungskabel mit Kunststoffsteckern hat zwei 7-polige Kunststoffstecker, 12 V, etwa 4,5 m Arbeitslänge und die Querschnitte 6 × 1 mm sowie 1 × 1,5 mm. Die Variante mit Metallsteckern nennt beidseitig 7-polige Metallstecker, 12 V und etwa 3,5 m Arbeitslänge. Entscheidend sind hier also Steckerart, Polzahl, Leitungsdaten und verfügbare Länge.

Schalter für Licht, Start und Signale

Bei Schaltern ist die bezeichnete Funktion das erste Auswahlkriterium. Die Produktnamen unterscheiden Druckschalter für Fernlicht, Start, Hupe, Arbeitsscheinwerfer, Warnblinkanlage und Rundumkennleuchte. Daneben gibt es Bremslicht-Zugschalter, Blinkerschalter, einen Lenksäulen-Blinkschalter, Zündschalter, Kontaktschalter und Kippschalter. Bei den Kippschaltern nennen die Produktnamen Metall, 12 V/20 A, zwei Funktionen und bei einer Variante eine rote LED. Ein Blinkgeber ist als elektronisch mit 12 V bezeichnet. Die Benennung zeigt, welche Bedien- oder Signalfunktion jeweils im Vordergrund steht.

Technische Angaben zu Schaltart und Anschluss

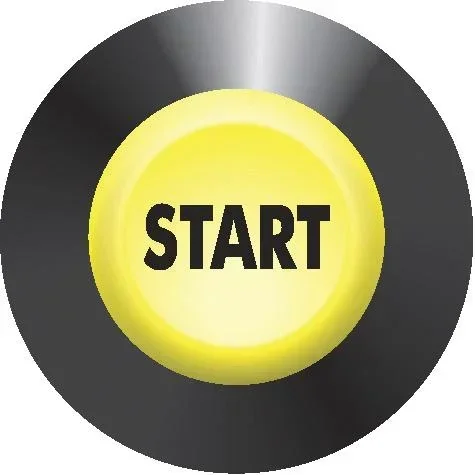

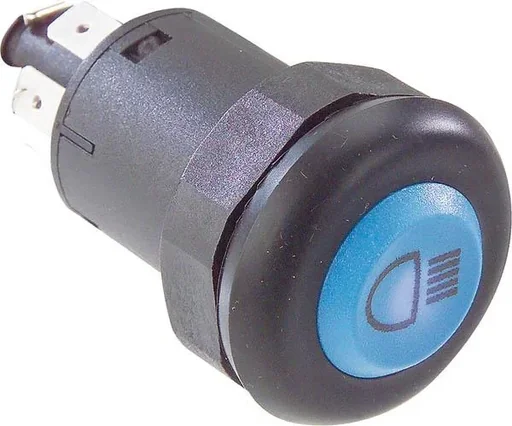

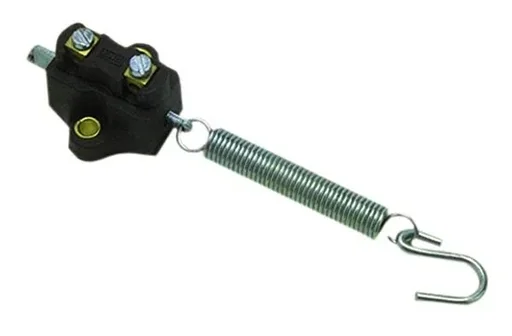

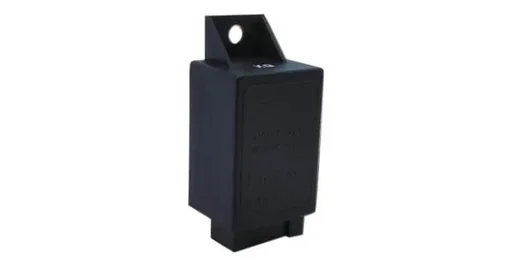

Für den Druckschalter Fernlicht nennt die Karte Schutz gegen Staub und Wasser, eine Glassockellampe mit 12 V und 0,9 W, Flachsteckanschlüsse mit 6,3 mm sowie eine Belastung von 12 V, maximal 380 W und maximal 30 A. Die Lampe befindet sich in Aus-Stellung und ist von vorne auswechselbar; als Einsatzbereiche sind Schlepper und Baumaschinen genannt. Der Bremslicht-Zugschalter wird als universal einsetzbar mit Ruhestellung Aus beschrieben. Beim Druckschalter Start stehen 2-polig mit den Angaben 5 und 7, nicht rastend, Startertyp und gelber Knopf in der Karte. Der elektronische Blinkgeber nennt 12 V/21 W, 6-polig, ein Kunststoffgehäuse und einen trapezförmigen Stecker mit sechs Anschlüssen; angegeben ist ein Betrieb mit bis zu 8 × 21 W.

Sicherungshalter, Sicherungsdosen und Relais

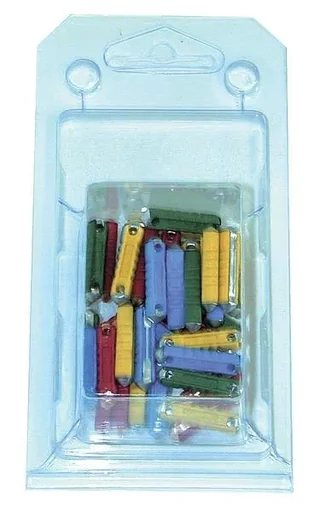

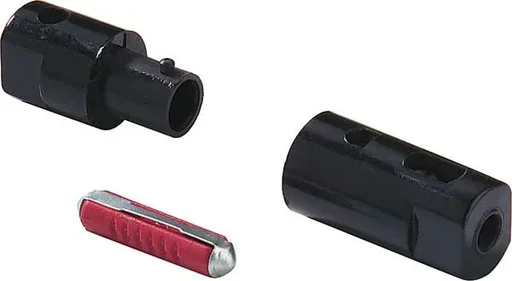

Für die Auswahl steht die benötigte Sicherungs- oder Schaltart im Zentrum. Der Sicherungshalter 16 Ampere besteht laut Karte aus Kunststoff, ist 45 mm lang, für Leitungen von 1–2,5 mm² angegeben und enthält eine 16-Ampere-Sicherung. Das KFZ-Rundsicherung-Sortiment 40 tlg. umfasst je zehn Sicherungen mit 8 A, 10 A, 16 A und 25 A. Bei den Sicherungsdosen unterscheiden die Produktnamen unter anderem Dosen für 6 oder 12 Sicherungen sowie 6-, 8- und 12-polige schwarze Ausführungen. Ergänzend nennen die Produktnamen 12-V-Relais mit 30 Ampere und vier oder fünf Polen sowie einen Hauptstromschalter mit 1000 Ampere Spitzenlast.

Rückfahrtechnik mit Kamera und Monitor

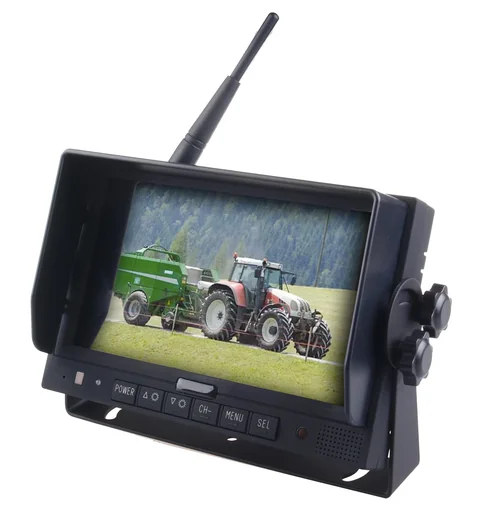

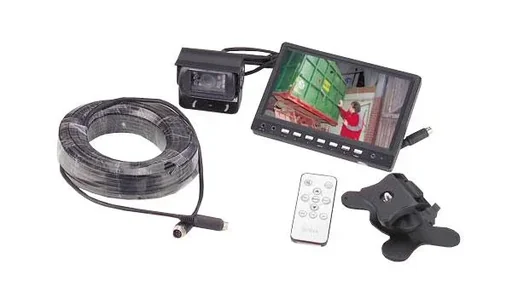

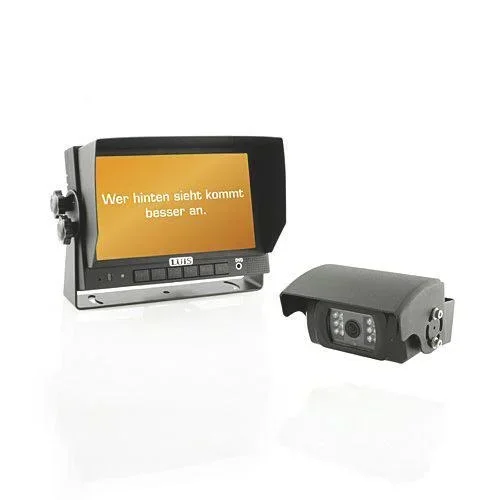

Die Rückfahrtechnik reicht von einzelnen Zubehörteilen bis zu kompletten Systemen. Die digitale Kamera und der digitale Monitor sind jeweils als Zubehör für das Rückfahrvideosystem mit der Artikelnummer 863120 beschrieben. Beim Rückfahrsystem R7-S wird eine automatisch schließende Shutter-Kamera genannt; die Produktbeschreibung führt unter anderem Traktoren, Mähdrescher, Bagger und weitere Fahrzeuge auf. Das Rückfahrvideo-Funk-System Agrar nennt eine kabellose Übertragung, maximal vier Kameras, 10–32 Volt Betriebsspannung, einen 7,0-Zoll-Flachbildmonitor und Nachtsicht bis 10 m. Das Rückfahrvideosystem Agrar mit TFT-Bildschirm führt 7 Zoll und 12 Infrarot-LEDs sowie Sicht bei Nacht bis mindestens 3 m an. Die Namen R7-S Quad mit 4 Kameras und Cockpit Kamera + Digitale Rückfahrkamera stehen für weitere Systemvarianten.

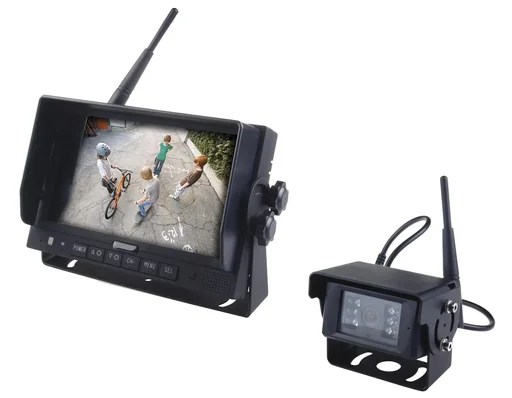

Rückfahrvideo-Funk-System Agrar

Kabellose Übertragung, bis zu 4 Kameras, 10–32 Volt, 7,0-Zoll-Monitor und Nachtsicht bis 10 m.

Direkte Unterkategorien im Überblick

Die drei direkten Unterkategorien trennen die Auswahl nach Bildtechnik, Bedienung und Verbindungstechnik. Ihre Bezeichnungen bilden die kürzeste Orientierung innerhalb von Traktor Elektrik.

Nachbarbereiche und Lesetipps

Elektrische Komponenten stehen oft neben anderen Teilen der Landmaschinentechnik. Traktor Beleuchtung, Landwirtschaftliche Anhänger und Hydraulik stehen für andere Baugruppen und helfen, Beleuchtungs-, Anhänger- und Hydraulikthemen von der Traktor Elektrik abzugrenzen.
