Schalter für Landmaschinen
Druck-, Zug- und Kippschalter für Funktionen der Traktor-Elektrik, ergänzt durch Batterie-Trennschalter, Sicherungshalter, Blinkerschalter und Warnleuchten. Für die Auswahl zählen vor allem Aufgabe, Schaltart, Spannung, Stromstärke und Einbaumaße.
Schalter nach Aufgabe auswählen
Schalter in der Traktor-Elektrik erfüllen unterschiedliche Aufgaben. In dieser Kategorie stehen unter anderem Druckschalter für Fernlicht, Start, Arbeitsscheinwerfer, Hupe und Rundumkennleuchte, Zugschalter für Motorstop und Bremslicht sowie Batterie-, Kipp-, Blink- und Kontaktschalter. Hinzu kommen Sicherungshalter, Sicherungsdosen, Rundsicherungen, Warnleuchten und eine Verteilerdose für Anhänger. Die Auswahl beginnt deshalb mit der Funktion, die geschaltet, getrennt, angezeigt oder abgesichert werden soll.

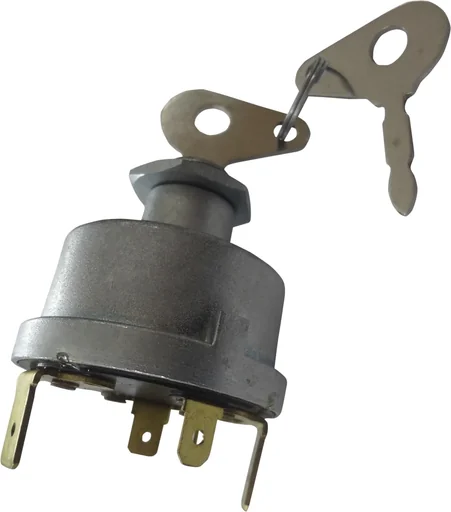

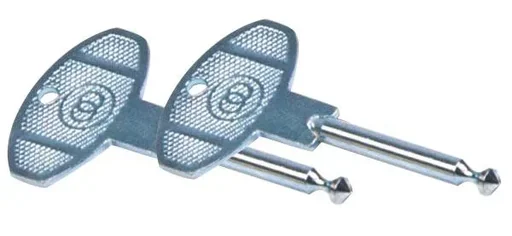

Die Artikelbezeichnung weist häufig schon auf den Einsatzbereich hin. Für einen Motorstop ist ein Zugschalter mit langer Leitung interessant, während ein Druckschalter nach der angeschlossenen Funktion wie Fernlicht oder Hupe unterschieden wird. Ein Batterie-Schnellverbinder und ein Batterie-Trennschalter liegen beide im Bereich der Stromversorgung, lösen aber verschiedene Aufgaben. Beim Kontaktschalter nennt die Produktkarte einen Zündschlüssel für Traktoren, Oldtimer und Baumaschinen sowie die Funktionen 0, 1, 2 und 3. Diese Angaben helfen, die passende Produktgruppe einzugrenzen.
Bedienarten im Vergleich
Die Bedienart ist die erste praktische Trennlinie. Druckschalter werden in den Produktkarten jeweils einer Funktion zugeordnet. Zugschalter übertragen die Betätigung über einen Knopf oder eine Leitung. Kippschalter wechseln zwischen Schaltstellungen; beim Blinkerschalter kommen je nach Ausführung zusätzliche Angaben wie Lenksäule, Spannung oder Schaltpositionen hinzu.
Druckschalter

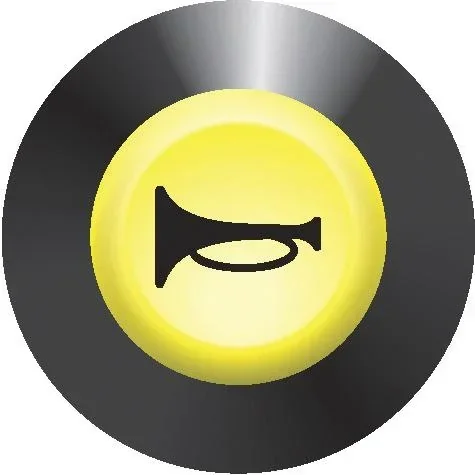

Die Druckschalter sind nach dem Ziel benannt: Fernlicht, Start, Arbeitsscheinwerfer, Hupe, Warnblinkanlage oder Rundumkennleuchte. Für Start und Hupe ist in den jeweiligen Karten eine nicht rastende Ausführung genannt. Spannung, Belastung und Anschlussbelegung unterscheiden sich je Modell.
Zugschalter
Der Motorstop ist mit 200 cm Länge, einer Seele aus Stahldraht, 20 cm Drahtüberstand und einem 12-mm-Gewinde am Zugknopf beschrieben. Der Bremslicht-Zugschalter wird als universell einsetzbar geführt und hat die Ruhestellung Aus.
Kipp- und Blinkschalter

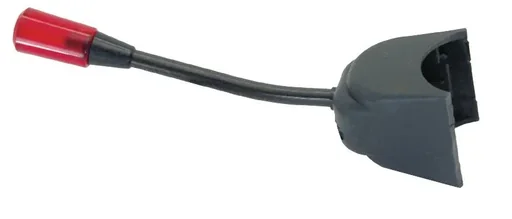

Ein Metall-Kippschalter ist laut Artikelbezeichnung für 12 V und 20 A mit zwei Funktionen ausgeführt; eine weitere Variante nennt eine rote LED. Der Lenksäulen-Blinkschalter arbeitet mit 12 Volt, fünf Ampere und drei Schaltstellungen. Die Karte weist darauf hin, dass keine Glühbirne enthalten ist.
Batterie verbinden und trennen

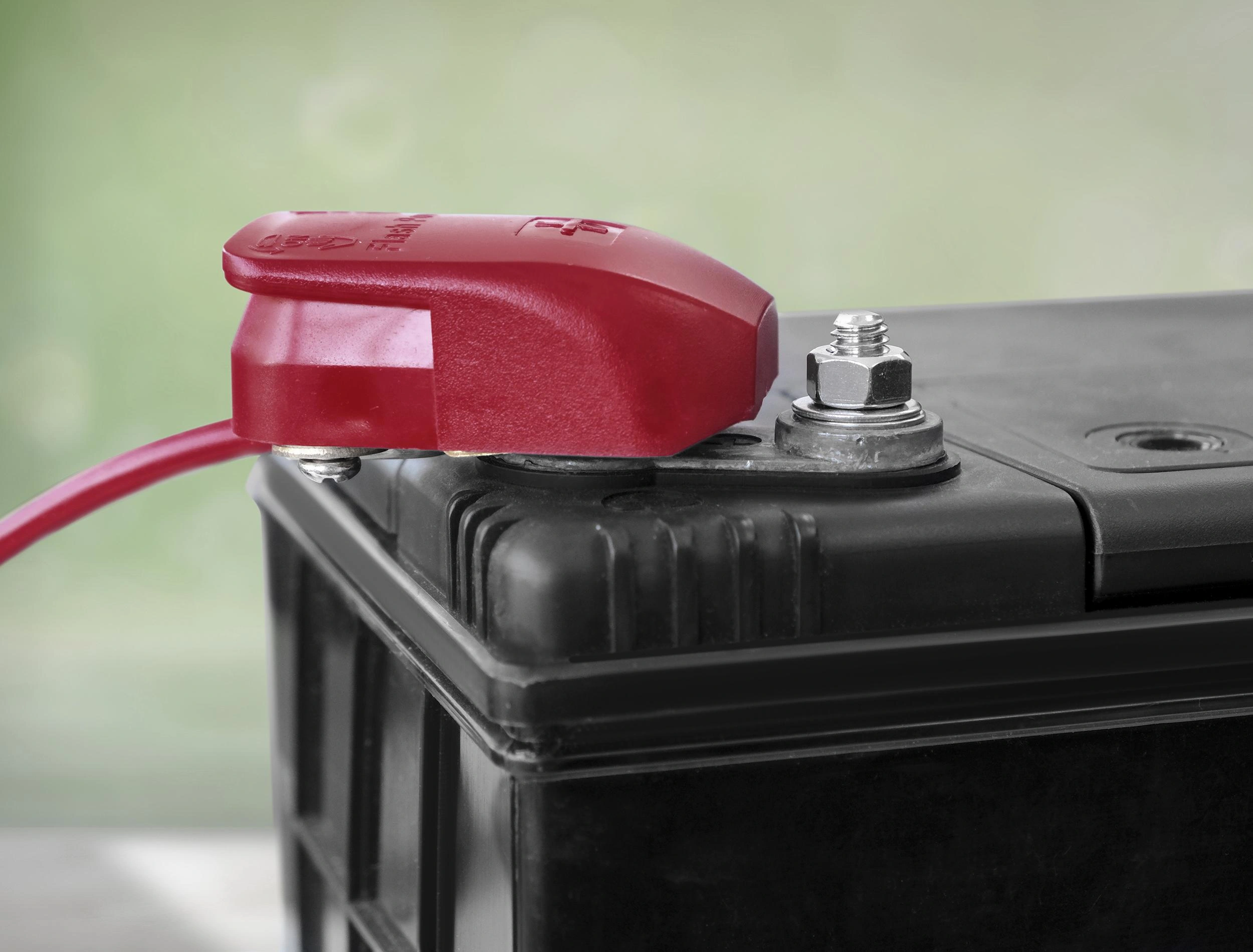

Für häufige Batteriewechsel ist der Batterie-Schnellverbinder beschrieben. Er passt laut Produktkarte zu 6-Volt- und 12-Volt-Batterien, besitzt einen Kabelquerschnitt von 50 mm² und ist bis maximal 500 A angegeben. Der Hinweis auf die Beständigkeit gegen handelsübliche Reinigungsmittel gehört ebenfalls zu den Produktdaten. Diese Kombination aus Batterie-Spannung, Kabelquerschnitt und maximalem Stromwert grenzt ihn von kleineren Anschlusslösungen ab.
Der Batterie-Trennschalter wird mit einer Drehbewegung stromlos geschaltet. Seine Karte nennt eine maximale Belastbarkeit von 100 A, die Verwendung mit 6-, 12- und 24-Volt-Geräten sowie den Anschluss am Minuspol. Für den Batteriepfahlkopf sind 15 bis 17 mm angegeben; die Abmessungen betragen 85 x 17 mm, das Gewicht 15 g und der Inhalt ein Stück. Der Produktname Batterie Entladeschutz und Diebstahlsicherung bezeichnet eine weitere Variante im gleichen Themenfeld, ohne dass daraus zusätzliche Maße abgeleitet werden sollten.
Sicherungen und Leitungen ordnen

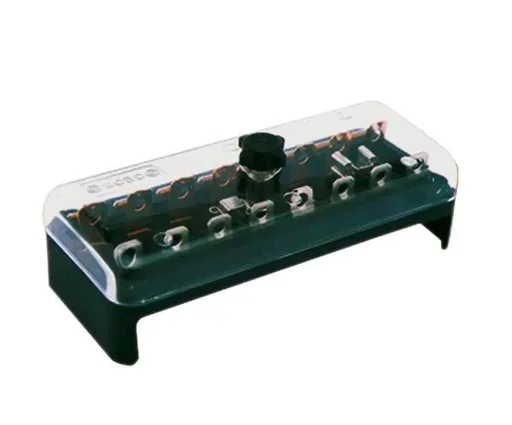

Der Sicherungshalter 16 Ampere ist aus Kunststoff, 45 mm lang und für Leitungen mit 1 bis 2,5 mm² beschrieben. Eine 16-Ampere-Sicherung ist enthalten. Wer mehrere Sicherungen aufnehmen möchte, findet Sicherungsdosen für 6 oder 12 Sicherungen; bei der Dose für 6 Sicherungen nennt die Produktkarte Schraubanschlüsse. Die Auswahl richtet sich damit nach der benötigten Anzahl und nach der vorgesehenen Anschlussart.

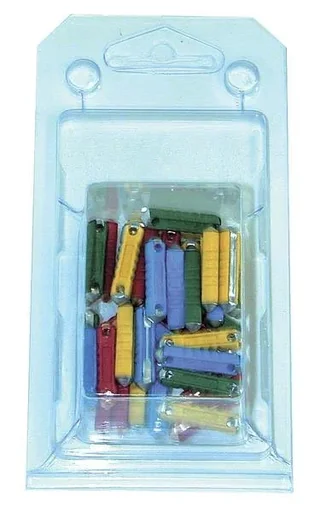

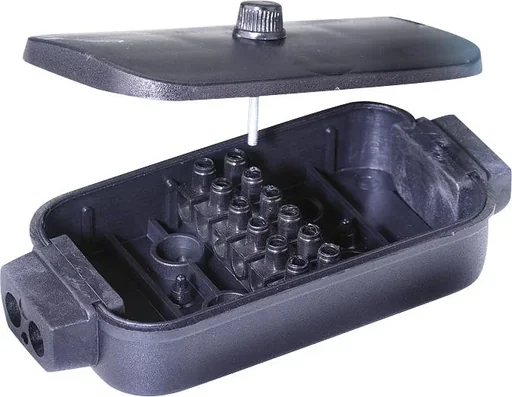

Das KFZ-Rundsicherung-Sortiment bündelt 40 Teile: jeweils zehn Sicherungen mit 8 A, 10 A, 16 A und 25 A. Für eine elektrische Verbindung am Anhänger ist eine Verbindungs- und Verteilerdose beschrieben. Sie teilt die Elektrik zu den Rückleuchten über Lüsterklemmen auf, hat einen Eingang für ein Kabel und Ausgänge für zwei Kabel. Der verschraubbare Deckel mit Gummidichtung wird als feuchtigkeitsgeschützt beschrieben; die Abmessungen betragen etwa 145 x 75 mm. Die Sicherungsdose für 6 Sicherungen ist daher nach einem anderen Kriterium auszuwählen als ein einzelner Sicherungshalter.
Spannung und Belastbarkeit abgleichen
Spannungsangaben aus den Produktkarten

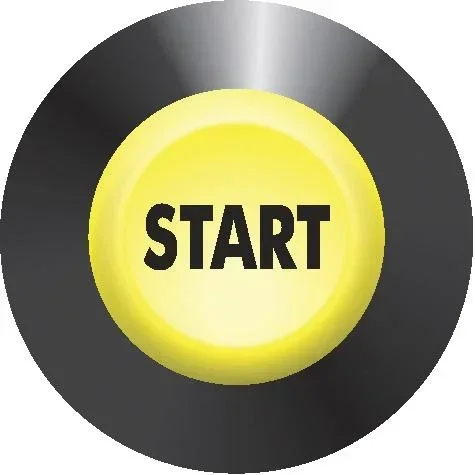

Die Batterieprodukte decken verschiedene Spannungsbereiche ab: Der Schnellverbinder ist für 6 und 12 Volt genannt, der Trennschalter für 6, 12 und 24 Volt. Beim Druckschalter Start stehen 12 V und 24 V in der Artikelbezeichnung. Der Druckschalter für Fernlicht sowie der Schalter für den Arbeitsscheinwerfer sind mit 12 V beschrieben. Die Blinkerschalter-Karte nennt ebenfalls 12 Volt. Diese Werte gehören jeweils zum genannten Modell und sollten nicht auf andere Schalter übertragen werden.
Ampere- und Wattwerte
Auch die Belastungsangaben fallen unterschiedlich aus. Für den Schnellverbinder sind maximal 500 A, für den Batterie-Trennschalter maximal 100 A genannt. Der Fernlicht-Druckschalter ist mit maximal 380 Watt und maximal 30 A bei 12 Volt beschrieben. Der Arbeitsscheinwerfer-Druckschalter und der Druckschalter für die Rundumkennleuchte nennen jeweils 12 V und 20 A. Beim Druckknopftaster stehen maximal 16 A, während die Lenksäulen-Ausführung 5 A nennt. Für einen Vergleich müssen Funktion, Spannung und der zugehörige Stromwert zusammen betrachtet werden.
Einbaumaße und Anschlüsse vergleichen

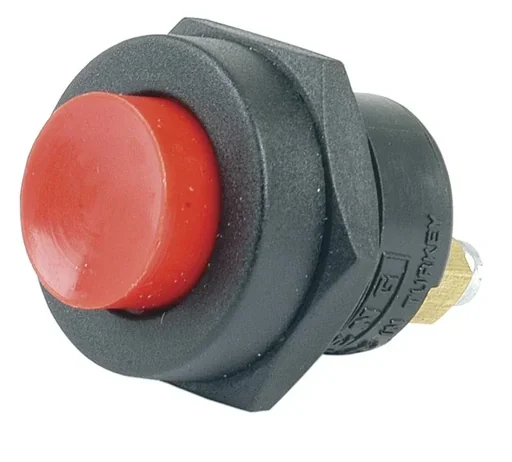

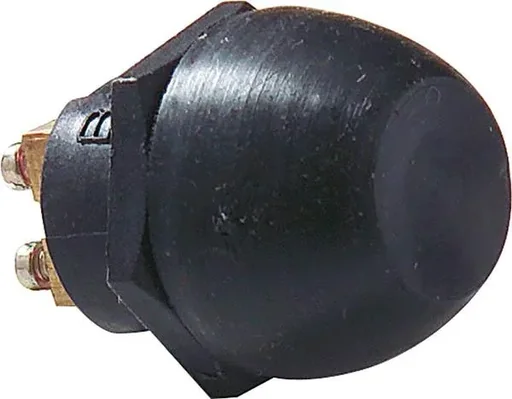

Bei Schaltern mit Einbauöffnung zählt der Unterschied zwischen Bohrung und äußerem Armaturendurchmesser. Der nicht rastende Druckschalter ist für eine 22-mm-Einbaubohrung beschrieben und nennt einen Armaturendurchmesser von 23 mm. Der Druckknopftaster hat ein Einbaumaß von etwa 22 mm und einen Durchmesser von etwa 27 mm. Beim Glühüberwacher für 4-Zylinder wird eine Einbauöffnung von 26 mm genannt. Diese Maße sind deshalb getrennt zu lesen.

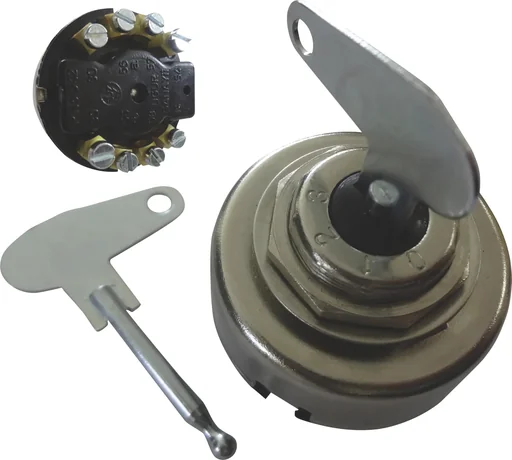

Auch Leitungs- und Anschlussdaten können die Auswahl bestimmen. Der Fernlicht-Druckschalter besitzt Flachsteckanschlüsse mit 6,3 mm. Der Batterie-Trennschalter ist für einen Batteriepfahlkopf von 15 bis 17 mm vorgesehen. Beim Kontaktschalter nennt die Karte eine Gesamtlänge von etwa 75 mm, eine Einstecklänge von etwa 40 mm, 2 mm Materialstärke, einen Steckbolzen-Durchmesser von etwa 5 mm und einen Nut-Durchmesser von etwa 2,6 mm. Der Motorstop bringt zusätzlich die Länge 200 cm, den Drahtüberstand 20 cm und das 12-mm-Gewinde am Zugknopf mit.
Beleuchtung und Signale zuordnen

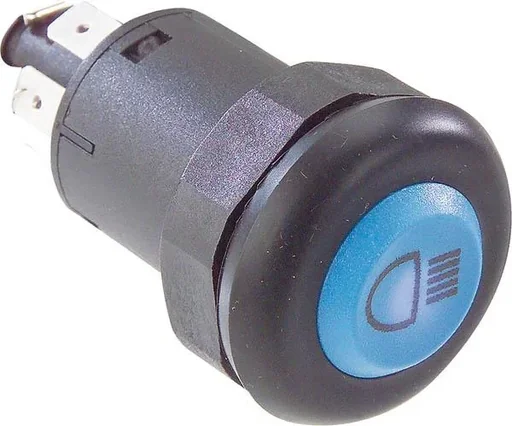

Für die Beleuchtung gibt es mehrere funktionsbezogene Druckschalter. Beim Fernlicht-Modell befindet sich eine Glassockellampe mit 12 V und 0,9 W in Aus-Stellung; sie ist von vorne auswechselbar. Die Karte nennt außerdem eine Belastung von 12 Volt, maximal 380 Watt und maximal 30 Ampere. Beim Druckschalter für den Arbeitsscheinwerfer sind zwei Belegungen beschrieben: Ein- und Ausschalten über Anschluss 1 und 4 sowie Ein- und Ausschalten mit Schalterbeleuchtung über Anschluss 6 und 2.

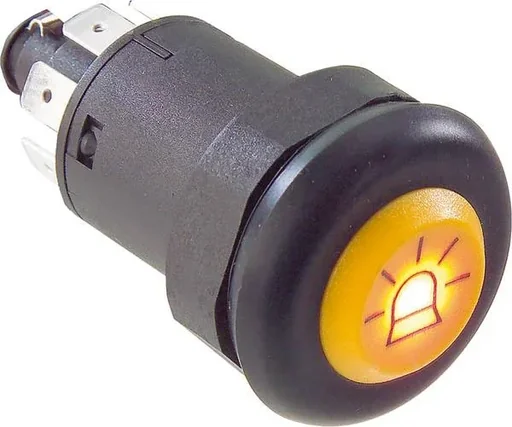

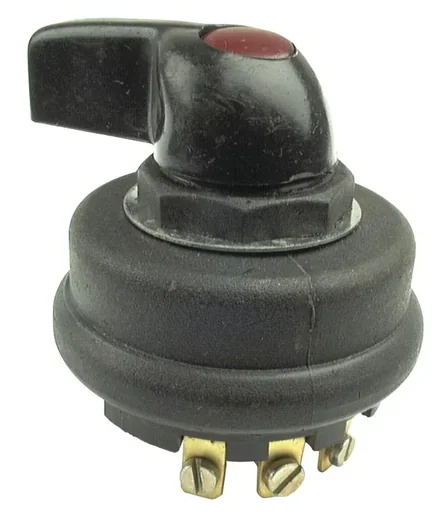

Für Blink- und Warnfunktionen stehen der Lenksäulen-Blinkschalter mit drei Schaltstellungen, der Blinkerschalter für individuelle Anwendung und ein Druckschalter für die Warnblinkanlage zur Verfügung. Die Artikelbezeichnungen führen Warnleuchten in Rot, Blau, Grün und Gelb, jeweils mit 12 V/24 V und zum Einbau ins Armaturenbrett. Für eine Rundumkennleuchte ist ein Druckschalter mit 12 V/20 A angegeben. Der Bremslicht-Zugschalter und der Druckschalter für die Hupe decken weitere ausdrücklich benannte Signalfunktionen ab.
Ausgewählte Produkte mit ihren Daten
Die folgenden Karten zeigen drei unterschiedliche Auswahlrichtungen: Zugbetätigung, Batterie-Trennung und Arbeitsscheinwerfer-Steuerung. Die Angaben stammen aus den jeweiligen Produktkarten.
Motorstop, universal, 200 cm
Die Karte nennt eine 200 cm lange Seele aus Stahldraht, 20 cm Drahtüberstand und ein 12-mm-Gewinde am Zugknopf. Die Beschreibung führt die Ausführung für alle Schlepper.

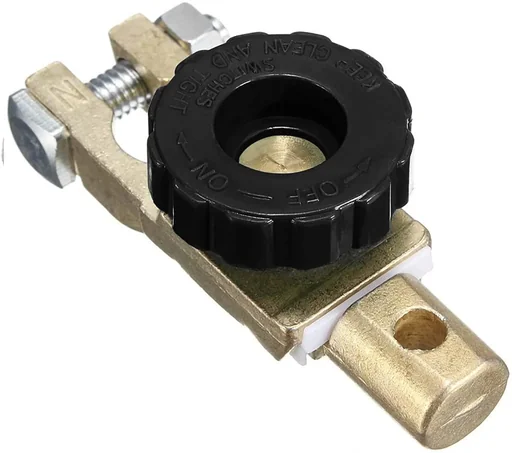

Batterie Trennschalter
Die Produktkarte nennt 6, 12 und 24 Volt, maximal 100 A, den Anschluss am Minuspol und einen Batteriepfahlkopf von 15 bis 17 mm. Die Abmessungen sind 85 x 17 mm.

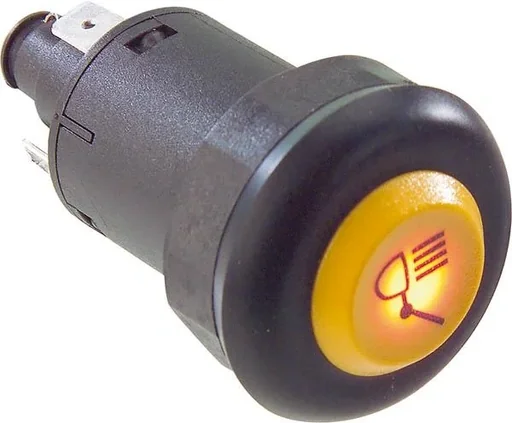

Druckschalter Arbeitsscheinwerfer
Für dieses Modell sind 12 V und 20 A sowie zwei Funktionsbelegungen genannt: Ein/Aus über 1 und 4 oder Ein/Aus mit Schalterbeleuchtung über 6 und 2.
Weitere Kategorien rund um die Traktor-Elektrik
Benachbarte Sortimente ergänzen die Auswahl nach der eigentlichen Schaltfunktion. Für die Bildübertragung am Fahrzeug ist die Kategorie Rückfahrkameras vorgesehen. Für Verbindungen und Leitungen führt der direkte Nachbarbereich Stecker, Kabel die passenden Begriffe. So lässt sich die elektrische Aufgabe vom benötigten Bauteiltyp trennen.
Fragen zur Auswahl
Welcher Schalter ist für einen Motorstop mit Zugbetätigung beschrieben?
Der Motorstop ist mit 200 cm Länge, einer Seele aus Stahldraht, 20 cm Drahtüberstand und einem 12-mm-Gewinde am Zugknopf angegeben. Für den Bremslicht-Zugschalter nennt die Karte eine universelle Verwendung und die Ruhestellung Aus. Beide Produkte sind daher nach ihrer ausdrücklich benannten Funktion zu unterscheiden.
Was unterscheidet den Batterie-Schnellverbinder vom Batterie-Trennschalter?
Der Schnellverbinder ist für 6- und 12-Volt-Batterien, 50 mm² Kabelquerschnitt und maximal 500 A beschrieben und steht im Zusammenhang mit häufigem Batteriewechsel. Der Trennschalter wird mit einer Drehbewegung stromlos, ist für 6, 12 und 24 Volt genannt, wird am Minuspol angeschlossen und ist bis 100 A angegeben.
Welche Angaben hat der Druckschalter für den Arbeitsscheinwerfer?
Die Produktkarte nennt 12 V und 20 A. Als erste Funktion ist Ein- und Ausschalten über die Anschlüsse 1 und 4 aufgeführt. Eine zweite Belegung schaltet über 6 und 2 ein und aus und nennt dabei eine Schalterbeleuchtung.
Welche Spannungs- und Stromwerte stehen bei den Schaltern?
Genannt werden unter anderem 6 und 12 Volt beim Batterie-Schnellverbinder, 6, 12 und 24 Volt beim Batterie-Trennschalter, 12/24 Volt beim Start-Druckschalter sowie 12 V bei Blink-, Fernlicht- und Arbeitsscheinwerfer-Schaltern. Die Karten nennen je nach Modell außerdem 5 A, 20 A, maximal 30 A, maximal 100 A oder maximal 500 A.
Welche Einbaumaße sollten miteinander verglichen werden?
Für den nicht rastenden Druckschalter sind 22 mm Einbaubohrung und 23 mm Armaturendurchmesser genannt. Der Druckknopftaster nennt etwa 22 mm Einbaumaß und etwa 27 mm Durchmesser, der Glühüberwacher eine 26-mm-Öffnung. Zusätzlich können 6,3-mm-Flachstecker, ein 15- bis 17-mm-Batteriepfahlkopf oder die Maße eines Kontaktschalters relevant sein.
Welche Sicherungsvariante steht für welche Angaben?
Der Sicherungshalter ist 45 mm lang, für Leitungen von 1 bis 2,5 mm² beschrieben und enthält eine 16-Ampere-Sicherung. Die Dose für 6 Sicherungen hat Schraubanschlüsse. Das Rundsicherungs-Sortiment enthält je zehn Sicherungen mit 8, 10, 16 und 25 A. Für eine Aufteilung zu Anhänger-Rückleuchten ist die Verteilerdose mit einem Eingang und zwei Ausgängen beschrieben.
