Stallventilatoren

Stallventilatoren nach Aufgabe auswählen

Im Sortiment stehen mehrere Bauarten mit klar unterschiedlichen Aufgaben. Großraumventilatoren der RR-Reihe sind mit Edelstahl-Rotoren in abgestuften Durchmessern aufgeführt. Die Deckenventilatoren S01 bis S04 werden mit gleichmäßiger Luftumwälzung beschrieben. Der Ventilator S15 bietet verstellbare Höhe und Ausrichtung. Drehzahlsteller verändern die Betriebsstufe, während Thermometer und Thermometer-Hygrometer Messwerte für Temperatur oder Luftfeuchte anzeigen.

Die Auswahl beginnt daher mit dem Bereich, in dem Luft bewegt werden soll: über eine größere Stallfläche, von der Decke aus, an einem Rohr oder an einer Wand. Danach folgen Rotorgröße beziehungsweise Bauform, vorhandene Regelung und die Anforderungen an Montage und elektrischen Anschluss. Die folgenden Hinweise ordnen nur Angaben, die in den Produktdaten dieser Kategorie genannt sind.

Großraumventilatoren: Rotorgrößen im Vergleich

Die RR-Baureihe

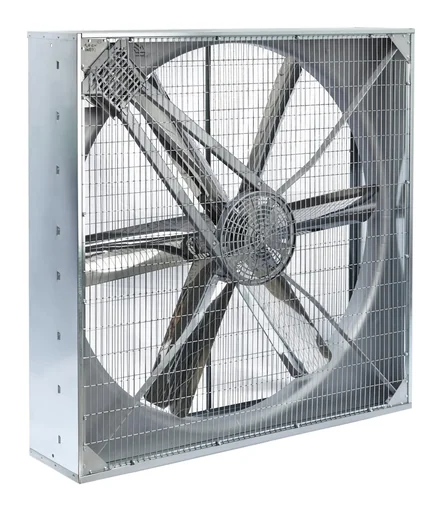

Die RR-Modelle unterscheiden sich in den Produktnamen durch den Rotordurchmesser: RR 80 ist mit 66 cm, RR 100 mit 78 cm, RR 120 mit 99 cm und RR 140 mit 129 cm ausgewiesen. In den Produktfakten stehen dazu Gewichte von 30, 34, 43 und 52 kg. Diese Werte helfen, Baugröße und Montageaufwand früh miteinander zu vergleichen.

Für alle vier RR-Beschreibungen werden Edelstahl-Rotor, beidseitiges Schutzgitter und Trafo-Betrieb genannt. Der Hinweis zum Motorschutzschalter ist ausdrücklich Teil der Produktdaten. Auch Anlagenkonfiguration, Anschluss und Inbetriebnahme sollen von einer Elektrofachkraft geprüft beziehungsweise ausgeführt werden. Angaben zu Luftmenge oder einer bestimmten Stallfläche stehen in den vorliegenden Fakten nicht; deshalb lässt sich die passende Größe nicht allein aus einer Quadratmeterzahl ableiten.

Großraumventilator RR 120

Edelstahl-Rotor 99 cm, 43 kg, Trafo-Betrieb und beidseitiges Schutzgitter.

Deckenventilator S04

Langsamläufer mit Vollmetall-Ausführung, IP54 und zwei Flügelformen laut Produktdaten.

Drehzahlsteller S52

Stufenlose Ausführung mit 5 A, beleuchtetem Hauptschalter und IP54-Angabe.

Deckenventilatoren: Luft über die Fläche bewegen

Gemeinsame Merkmale von S01 bis S04

Die Modelle S01, S02, S03 und S04 werden jeweils als Langsamläufer mit sehr leiser Luftbewegung und gleichmäßiger Umwälzung über die Fläche beschrieben. Große Flügelflächen sowie zwei Flügelformen – hohe Wurfweite oder breiter Luftkegel – eröffnen unterschiedliche Wege für die Luftführung. Teilbereiche können laut Produkttext gezielt geschaltet und geregelt werden.

Als weitere gemeinsame Angaben nennt der Produkttext Vollmetall, Dauerbetrieb, Spritzwasser- und Staubschutz IP54, Edelstahlkugellager, Übertemperatursicherung, ein Stahlseil zur Aufhängung sowie einfache, flexible Installation. Die vier Faktenkarten liefern keine zusätzlichen modellbezogenen Unterschiede; bei der Auswahl sind daher Raumaufteilung, gewünschter Luftkegel und die vorgesehene Regelung die nachvollziehbaren Vergleichspunkte.

Platzierung im Stallgebäude

Als Einsatzorte sind Melkstand, Vorwartehof und Stallgebäude aufgeführt. Für die Platzierung wird ein Geräteabstand von 5 bis 7 m genannt. Die Produktangaben schließen eine Position über Spaltenboden oder über angebundenen Tieren aus. Diese Hinweise gehören in die Montageplanung.

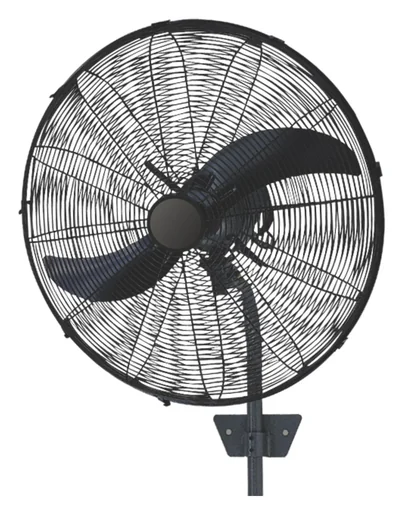

Ventilator S15: flexible Montage

Der Ventilator S15 ist für eine veränderliche Aufstellung beschrieben: Die Höhe ist einstellbar, außerdem sind Horizontal- und Vertikallage möglich. Rohr- und Wandmontage sowie ein 3-Stufen-Schalter erweitern die Einbauvarianten. Eine zuschaltbare Schwenkfunktion verteilt die Luft über größere Flächen; als Anwendungen nennt der Produkttext Trocknen, Kühlen und Lüften.

Für die Umgebungswahl ist ein klarer Hinweis genannt: Der S15 besitzt keinen Spritzwasserschutz und ist nicht für Feuchträume vorgesehen. Damit unterscheidet sich die Produktangabe von den IP54-Hinweisen der Deckenventilatoren. Aus dem Namen S15 oder aus der Bauart allein folgen keine weiteren Schutzangaben.

Drehzahlsteller passend zum Strombedarf

Fünfstufige Trafo-Drehzahlsteller

Für Stall-Lüfter sind mehrere Trafo-Drehzahlsteller mit fünf Stufen aufgeführt. Die EHN-Varianten reichen laut Produktnamen von EHN 3 mit 3 A über EHN 5, EHN 7, EHN 10 und EHN 15 bis EHN 20 mit 20 A. Auch TSD K 7 und TSD S 20 sind als fünfstufige Modelle mit 7 beziehungsweise 20 A benannt. Die Produktfakten nennen für diese Regler die Schutzart IP54.

Für den Anschluss mehrerer Großraumventilatoren ist die Kapazität des Reglers mit dem Gesamtstrom abzugleichen. Die Produktbeschreibung gibt dafür die Regel n × Stromaufnahme des Lüfters × 1,25 ≤ Kapazität des Reglers an. Ein Regler wird also nicht nur nach der Stufenzahl, sondern nach dem angeschlossenen Strom ausgewählt. Anschluss und Inbetriebnahme der Großraumventilatoren müssen laut Produktdaten durch eine Elektrofachkraft erfolgen.

Stufenlose elektronische Regelung

Der Drehzahlsteller S52 ist als stufenlose Ausführung mit 5 A benannt. Seine Produktbeschreibung nennt einen beleuchteten Hauptschalter, interne Optionen für Sanftstart oder Volllast-Start, eine Mindestdrehzahl, Phasenerkennung und IP54. Außerdem wird die getrennte Regelung unterschiedlicher Raumbereiche und Raumhöhen beschrieben. Die Wahl zwischen fünf Stufen und stufenloser Verstellung hängt damit von der vorgesehenen Betriebsweise und der elektrischen Auslegung ab.

Temperatur und Luftfeuchte im Blick behalten

Das Maximum-Minimum-Thermometer ist als quecksilberfreie Ausführung benannt; die Produktbeschreibung nennt stabilen Kunststoff. Die Bezeichnung Maximum-Minimum weist auf die Betrachtung von Höchst- und Tiefstwerten hin. Zusätzliche Messbereiche oder Genauigkeitsangaben sind in den vorliegenden Produktfakten nicht enthalten.

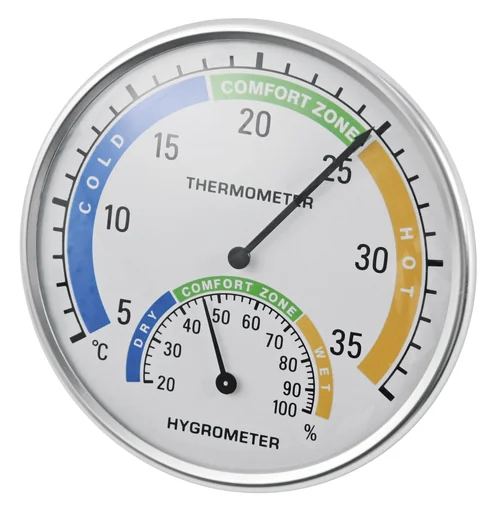

Das Thermometer-Hygrometer zeigt laut Produktbeschreibung Temperatur und Luftfeuchtigkeit an. Es ergänzt damit die Ventilatorauswahl um zwei Messgrößen. Wer vor allem Höchst- und Tiefstwerte nachvollziehen möchte, ordnet das Maximum-Minimum-Thermometer anders ein als ein Gerät, das Temperatur und Luftfeuchte gemeinsam anzeigt.

Montage und Betrieb vorab klären

Vor der Modellwahl gehören vier Punkte zusammen: der zu bewegende Bereich, der Einbauort, die gewünschte Regelung und der elektrische Anschluss. Bei Deckenventilatoren ist der genannte Abstand von 5 bis 7 m zu berücksichtigen; beim S15 sind Rohr- oder Wandmontage und die fehlende Spritzwasser-Eignung relevant. Bei RR-Geräten sind Motorschutzschalter sowie die Prüfung durch eine Elektrofachkraft ausdrücklich genannt.

• Großraum: Rotorgröße, Gewicht, Trafo-Betrieb und beidseitiges Schutzgitter vergleichen.
• Decke: Luftkegel, Abstand, Teilbereichsregelung und die Vorgaben zur Position einplanen.
• S15: verstellbare Höhe, Ausrichtung, Schwenkfunktion und Montageart gegenüberstellen.
• Regler: Stufenzahl, Ampere-Kapazität und Gesamtstrom der Ventilatoren berechnen lassen.

Die Produktfakten ersetzen keine Prüfung der konkreten Stallgeometrie oder des vorhandenen Anschlusses. Sie zeigen aber, welche Angaben beim Gespräch über die Anlage beziehungsweise beim Vergleich der Modellvarianten bereitliegen sollten.

Sortiment kompakt zusammengefasst

Die Kategorie verbindet Ventilatoren, Regelgeräte und Messgeräte. Für größere Luftbewegung stehen die RR-Varianten mit den ausgewiesenen Rotorgrößen. Die Deckenmodelle S01 bis S04 bündeln gemeinsame Merkmale für die Luftumwälzung von oben. Der S15 folgt einem anderen Montageprinzip. Der Großraumventilator RR 140 ist dabei mit 129 cm Rotor und 52 kg als größte der genannten RR-Ausführungen aufgeführt.
