Kartuschenpistolen

Sortiment nach Material einordnen

Die Produktbezeichnungen in dieser Kategorie führen zu zwei klaren Anwendungsrichtungen. Kartuschenpistolen wie Maxxpush, Skelett und TGUN pressen Kleb- oder Dichtstoffe aus Kartuschen; genannt werden Silikon, Acryl, Polyurethankleber und Acryldichtmittel. Daneben stehen Fettpressen für Fettkartuschen, loses Fett oder ein Fettfüllgerät. Für die Auswahl ist deshalb nicht nur das Wort „Kartusche“ entscheidend, sondern der vorgesehene Inhalt. Wer Fugen abdichten oder Kleber auftragen will, betrachtet Kartuschenmaß, Druckmechanik und Düsenführung. Für Schmierstellen sind Füllvolumen, Anschluss und Druckangaben der Fettpresse maßgeblich. Die folgenden Abschnitte trennen diese Varianten nach Material, Kartuschengröße und Antrieb.

Antrieb: elektrisch, manuell oder mit Akkuschrauber

Elektrischer Vorschub

Die Maxxpush 6V elektrische Kartuschenpistole arbeitet mit vier AA-Batterien und wiegt laut Produktinformation 0,9 kg. Sie ist für Standardkartuschen von 290 bis 310 ml sowie für gängige Kleb- und Dichtstoffe beschrieben. Eine automatische Druckentlastung ist als Tropfschutzfunktion angegeben; außerdem nennt die Beschreibung kontinuierlich hohen Kompressionsdruck. Diese Daten ordnen sie der elektrischen Variante für Kartuschenarbeiten mit standardisiertem Volumen zu.

Mechanischer Vorschub

Die Handdruckpresse 93621 arbeitet ohne Akku oder Druckluft. Ihr stufenloser Vorschub, das Übersetzungsverhältnis 12:1 und der Druckwiderstand von 1500 N stehen für eine mechanische Dosierung. Der Kartuschenkorb ist drehbar; vorgesehen sind Silikonkartuschen mit 310 ml. Griff und Griffkörper bestehen aus Aluminium, das Gehäuse aus lackiertem Stahl, die Schubstange aus Stahl.

Antrieb über Akkuschrauber

Die Kartuschenpistole TGUN wird mit einem Akku-Bohrschrauber oder Akkuschrauber betrieben, wenn der Akku unter dem Griff sitzt. Sie ist für Standardkartuschen mit 50 mm Durchmesser und 310 ml genannt. Die Produktbeschreibung nennt 300 kg Druckkraft, 10 Nm maximal zulässiges Drehmoment, 400 Rpm maximale Drehzahl und 1 mm/tr Kolbenvorschubgeschwindigkeit. Der glasfaserverstärkte Polymerkörper lässt sich zusammenfalten und verstauen.

Kartuschengröße und Vorschub vergleichen

Beim Kartuschenmaß sollten die Angaben immer dem konkreten Modell zugeordnet werden. Die Maxxpush nennt 290–310 ml, die Handdruckpresse 310 ml, die TGUN 310 ml und 50 mm Durchmesser. Für die Kartuschenpistole Skelett ist in der Produktbeschreibung kein Volumen angegeben; dort steht stattdessen der Einsatz für zähflüssige Materialien wie Silikon oder Acryl. Ein gemeinsames Maß für alle Modelle lässt sich aus diesen Produktdaten daher nicht ableiten. Vor dem Einsetzen sind Kartuscheninhalt, Volumen und die Bauform der jeweiligen Presse abzugleichen.

Kleb- und Dichtstoffe

Bei Silikon oder Acryl sind die Skelett-Ausführung und TGUN ausdrücklich mit diesen Stoffen verknüpft. TGUN nennt zusätzlich Polyurethankleber und Acryldichtmittel. Die Maxxpush ist für gängige Kleb- und Dichtstoffe beschrieben. Für eine 310-ml-Silikonkartusche nennt die Handdruckpresse ein passendes Produktmaß. Diese Zuordnung hilft, die Dosierpistole nach dem verwendeten Material auszuwählen.

Fettkartuschen

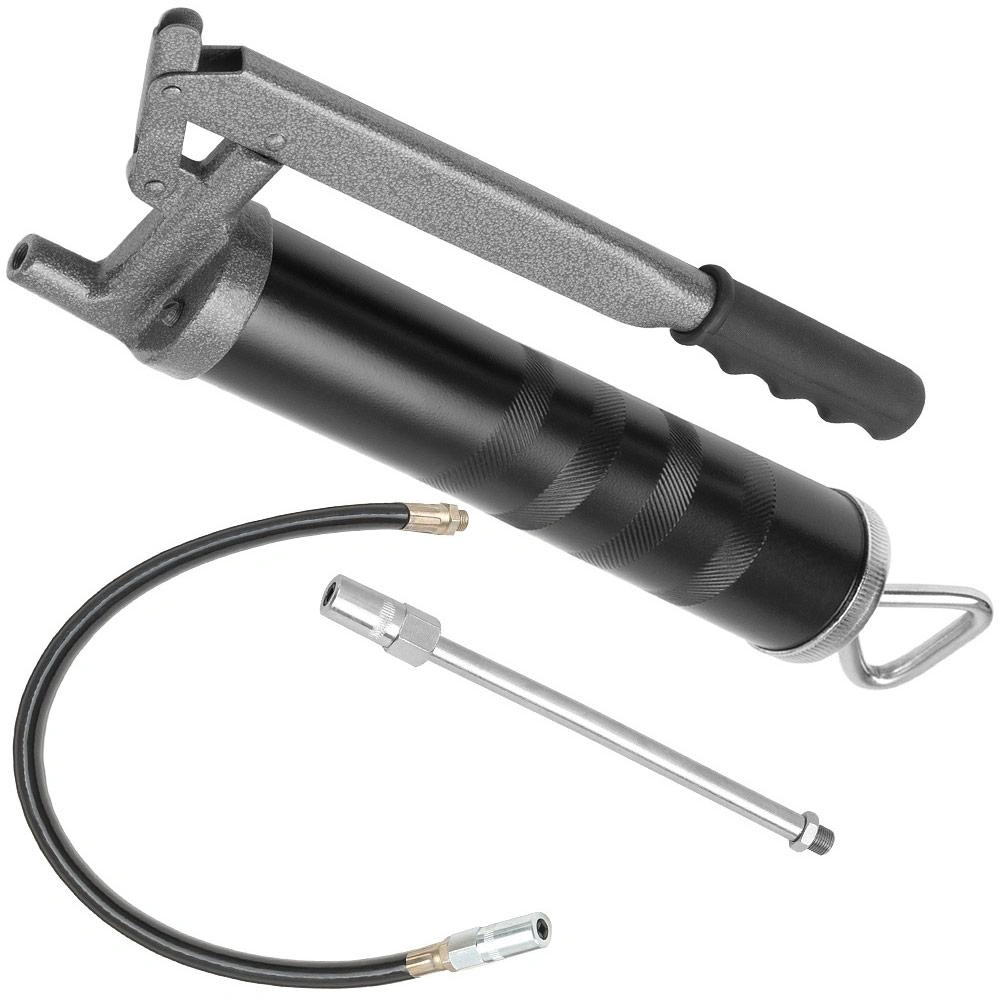

Bei Fettpressen stehen andere Angaben im Vordergrund: Die Einhand-Hebelfettpresse ist für loses Fett und Fettkartuschen mit 500 cm³ beziehungsweise 400 g beschrieben und hat ein M10x1-Innengewinde. Die Einhand-Fettpresse 500 cm³ nennt 400-g-Kartuschen nach DIN 1283, loses Fett oder ein Fettfüllgerät. Diese Werte gehören zu Fettpressen und sind nicht auf Dichtstoffpistolen zu übertragen.

Drei Dichtstoffvarianten im Überblick

Die drei Produktkarten zeigen unterschiedliche Wege, Kleb- und Dichtstoffe aus Kartuschen auszubringen. Die technischen Angaben bleiben jeweils dem genannten Modell zugeordnet.

Maxxpush 6V elektrische Kartuschenpistole

6V, vier AA-Batterien, 290–310 ml Standardkartuschen und automatische Druckentlastung.

Kartuschenpistole Skelett

Skelett-Ausführung für zähflüssige Materialien wie Silikon oder Acryl; ein Kartuschenvolumen ist nicht angegeben.

Kartuschenpistole TGUN

Für Standardkartuschen mit 50 mm Durchmesser und 310 ml, mit Antrieb über Akku-Bohrschrauber oder Akkuschrauber.

Ausführung nach Aufgabe auswählen

Die Wahl lässt sich an vier Fragen festmachen: Welcher Stoff wird verarbeitet, welches Volumen hat die Kartusche, welcher Antrieb steht zur Verfügung und welche Druckdaten sind für die Arbeit relevant?

Kartuschenspitzen und Arbeitsvorbereitung

Zur Kartuschenführung gehört auch die Spitze. Die Ersatz Kartuschenspitzen mit Verschluss werden als Set mit fünf Ersatzspitzen und einer Verschlusskappe beschrieben. Durch Abschneiden lässt sich die Öffnung an unterschiedliche Fugenbreiten anpassen; die Spitzen sind wieder verschließbar. Damit ergänzt das Set die Auswahl der Presse um eine konkrete Möglichkeit zur Anpassung der Austrittsöffnung.

Für die Zuordnung genügen vier Angaben aus der jeweiligen Produktkarte: Material, Kartuschenvolumen, Antriebsart und Druck- oder Vorschubdaten. Bei Dichtstoffen kommen zusätzlich die genannten Düsen- und Spitzenangaben hinzu. Fehlt ein Größenwert, sollte er nicht aus einem anderen Modell übernommen werden.

Fettpressen richtig einordnen

Mehrere Produktnamen nennen Fettpressen, obwohl sie ebenfalls mit Kartuschen arbeiten. Hier geht es um Schmierfette und Schmierstellen, nicht um Silikon- oder Acryldichtmittel. Die Auswahl richtet sich nach Befüllung, Anschluss, Bedienung, Fördermenge und Druck.

Füllvolumen und Befüllung

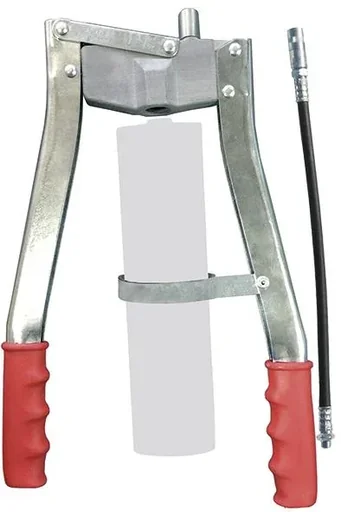

Die Zweihandhebelpresse PZP verarbeitet wiederbefüllbare 500-g-Einschraubkartuschen, nennt 400 bar Arbeitsdruck und 1,4 cm³ pro Hub sowie ein M10x1-Anschlussgewinde. Die Fettpresse Standard ist für 400-g-Fettkartuschen nach DIN 1284, loses Fett oder ein Fettfüllgerät beschrieben. Das Profi-Hebelpressen-Set nennt 400-g- und 500-g-Fettpatronen oder loses Fett und einen Betriebsdruck von 400 bar.

Druck und Fördermenge

Die Einhand-Fettpresse PEP 500 Vario PAT 4 schaltet zwischen hohem Druck bis 250 bar bei 0,25 cm³ pro Hub und höherer Fördermenge bis 150 bar bei 0,40 cm³ pro Hub um. Die EHFP-Ausführung verarbeitet Fette bis NLGI 2 bei 20 °C und wechselt ebenfalls zwischen hohem Volumen und hohem Druck. Für die Druckluftpresse DFP 500 PAT-SHV sind 2–6 bar Eingangsdruck, etwa 3 cm³ pro Hub und ein Übersetzungsverhältnis von 1:60 angegeben.
